TROUBLE DIAGNOSIS

MTC-57

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2006 Pathfinder

Front Blower Motor Circuit

EJS004RQ

SYMPTOM:

●

Blower motor operation is malfunctioning.

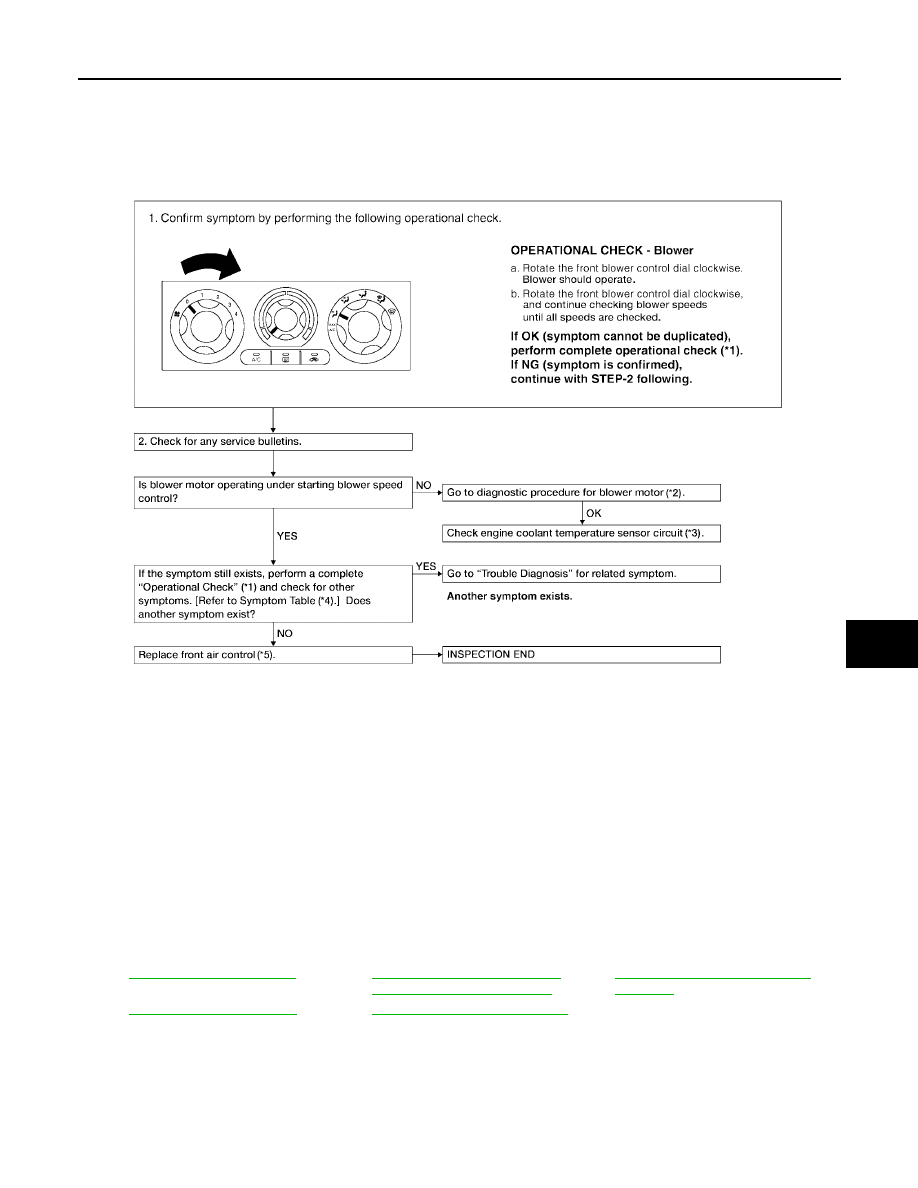

INSPECTION FLOW

*1

MTC-40, "Operational Check"

*2

MTC-59, "DIAGNOSTIC PROCE-
DURE FOR BLOWER MOTOR"

*3

EC-207, "DTC P0117, P0118 ECT
SENSOR"

*4

MTC-31, "SYMPTOM TABLE"

*5

MTC-82, "FRONT AIR CONTROL"

WJIA1501E

MTC-58

TROUBLE DIAGNOSIS

2006 Pathfinder

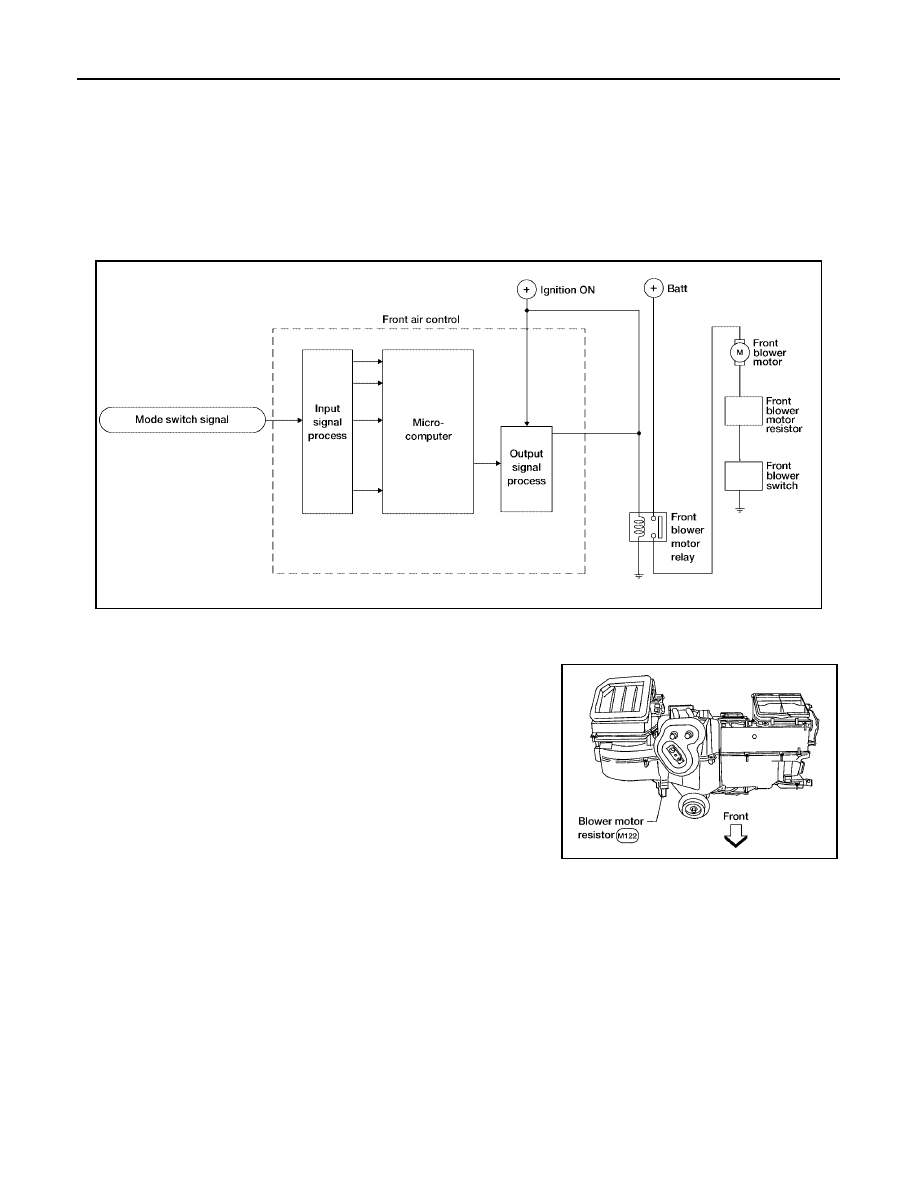

SYSTEM DESCRIPTION
Component Parts

Blower speed control system components are:

●

Front air control

●

Front blower motor resistor

●

Front blower motor

●

Front blower relay

System Operation

COMPONENT DESCRIPTION
Blower Motor Resistor

The front blower motor resistor is located on the heater and cooling
unit assembly. The front blower motor resistor grounds the front
blower motor through a series of 1, 2, or 3 resistors, depending upon
speed selected. For high speed operation the front blower motor
resistor is circumvented and the front blower motor grounds directly.

WJIA1502E

WJIA1487E

TROUBLE DIAGNOSIS

MTC-59

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2006 Pathfinder

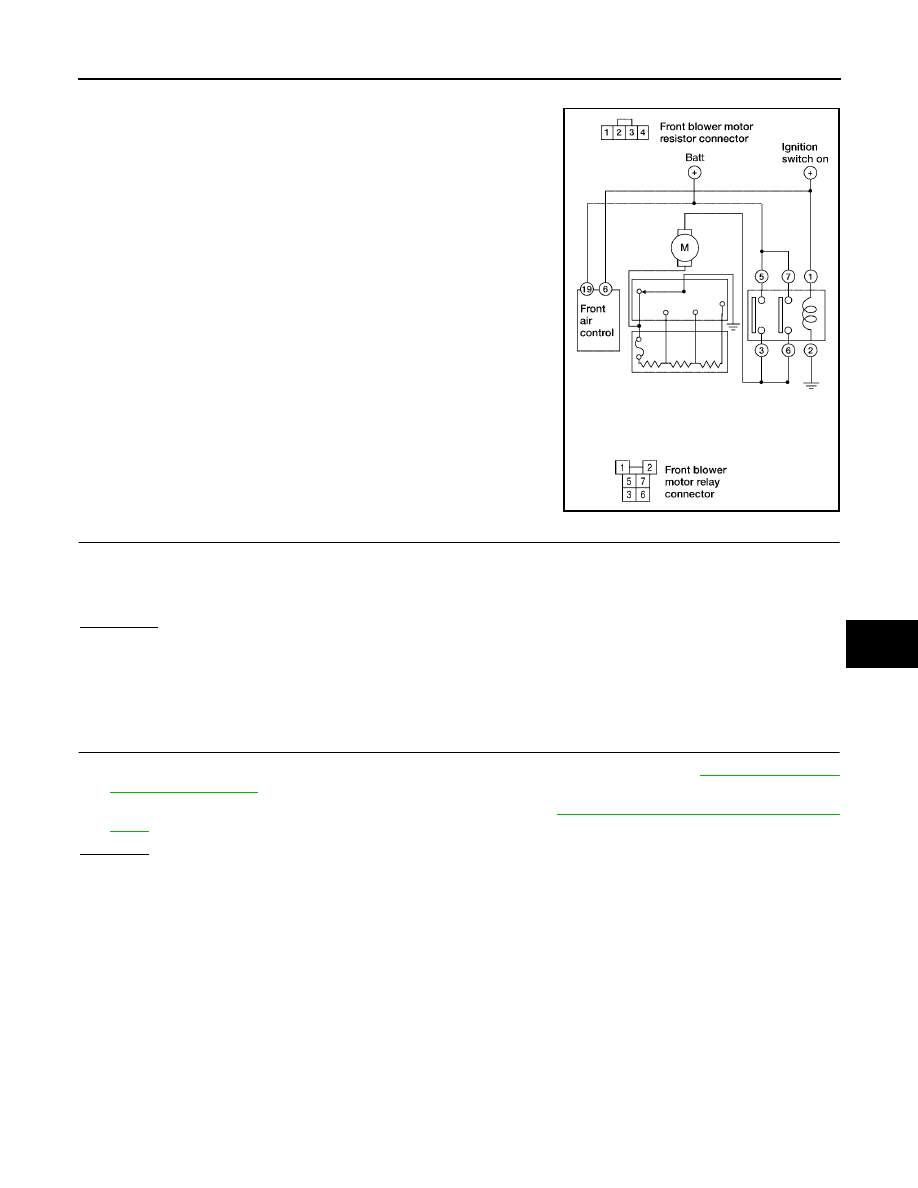

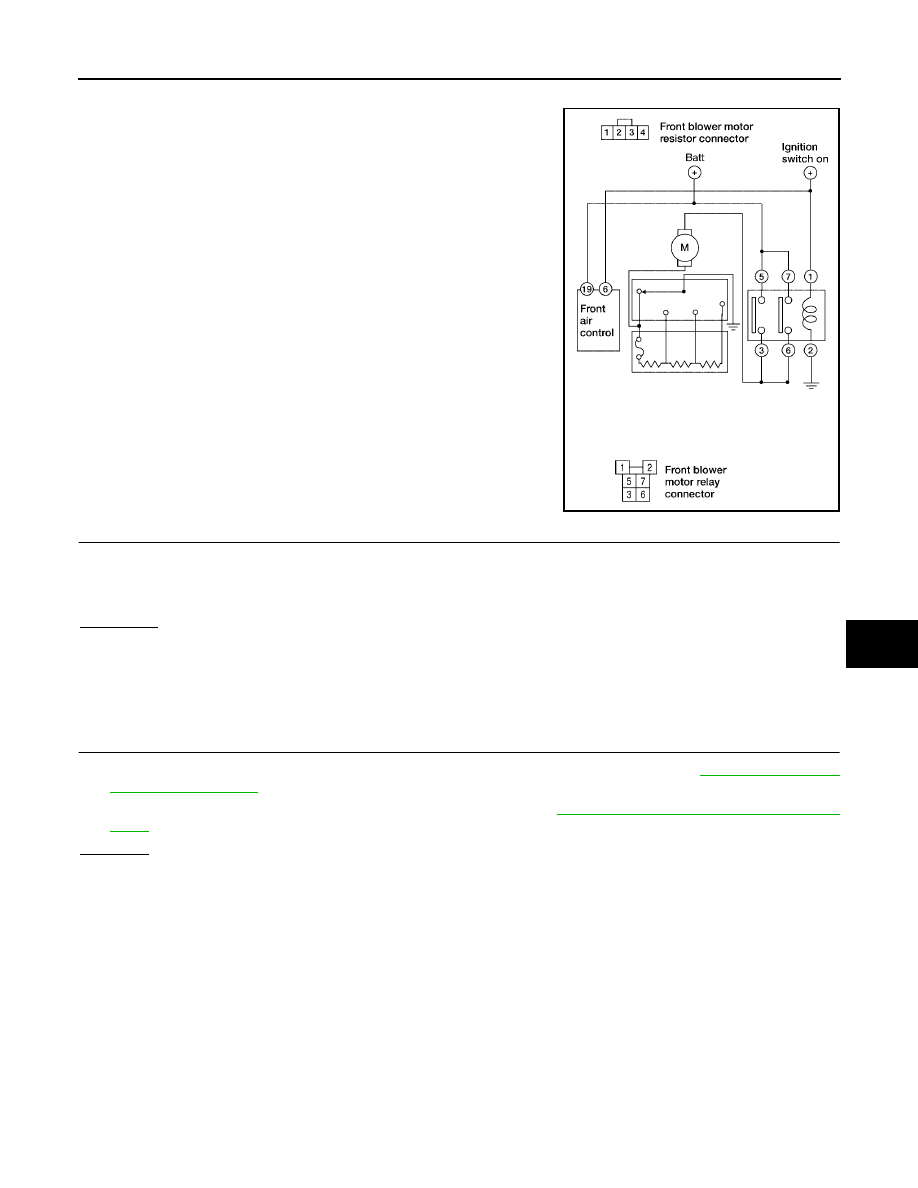

DIAGNOSTIC PROCEDURE FOR BLOWER MOTOR

SYMPTOM: Blower motor operation is malfunctioning under starting
blower speed control.

1.

DIAGNOSTIC PROCEDURE

1.

Turn ignition switch ON.

2.

Turn the front blower switch to each of its four speeds.
Does blower motor rotate normally at each speed?

YES or NO

YES

>> Inspection End.

NO

>> 1. Does not rotate at any speed, GO TO 2.

2. Does not rotate at 1 - 3 speed, GO TO 13.
3. Does not rotate at 4 speed, GO TO 16.

2.

CHECK FUSES

1.

Check 15A fuses (Nos. 24 and 27, located in the fuse and fusible link box). Refer to

PG-84, "FUSE AND

FUSIBLE LINK BOX"

 .

2.

Check 10A fuse [No. 8, located in the fuse block (JB)]. Refer to

PG-83, "FUSE BLOCK-JUNCTION BOX

(J/B)"

 .

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 8.

WJIA1503E

MTC-60

TROUBLE DIAGNOSIS

2006 Pathfinder

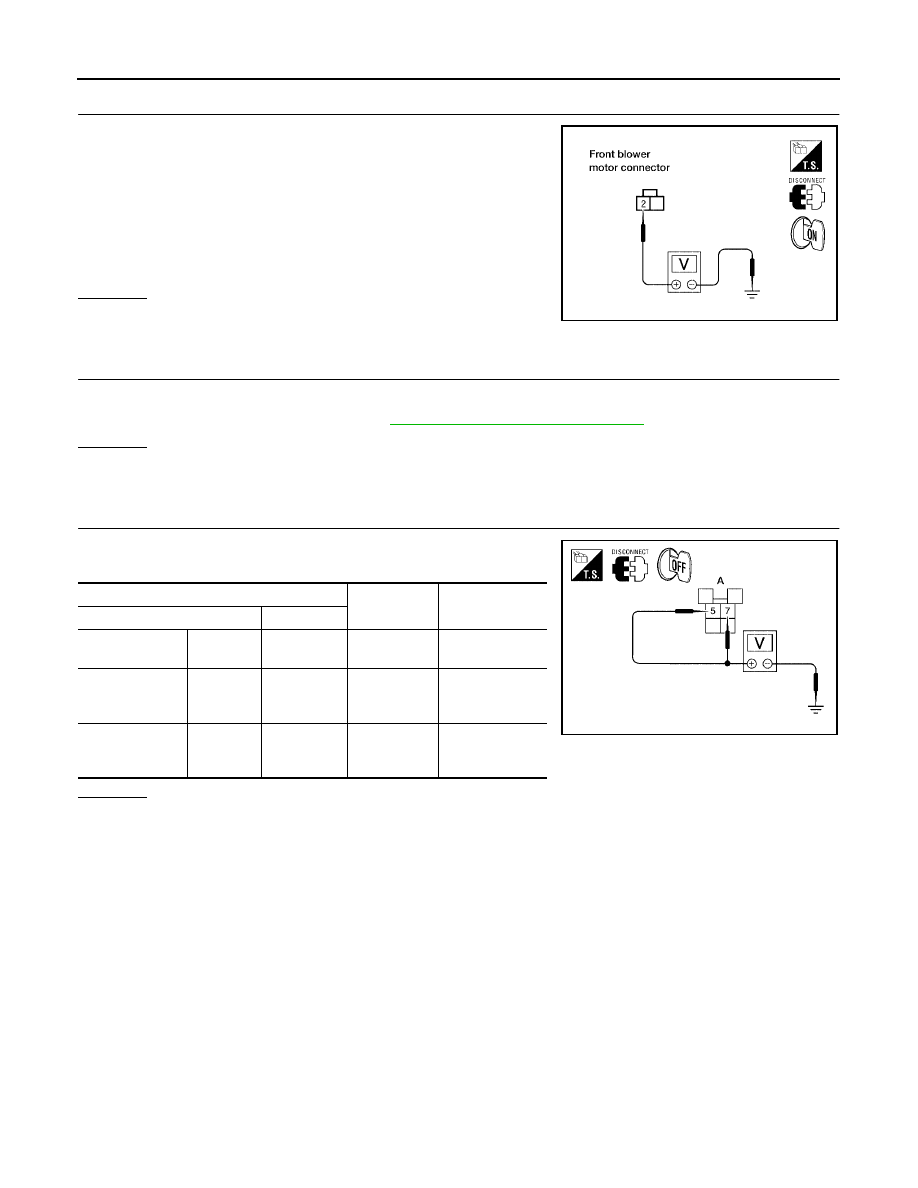

3.

CHECK FRONT BLOWER MOTOR POWER SUPPLY

1.

Turn ignition switch OFF.

2.

Disconnect front blower motor harness connector.

3.

Turn ignition switch ON.

4.

Select any front blower speed except OFF.

5.

Check voltage between front blower motor harness connector
M62 terminal 2 and ground.

OK or NG

OK

>> GO TO 12.

NG

>> GO TO 4.

4.

CHECK FRONT BLOWER MOTOR RELAY

1.

Turn Ignition switch OFF.

2.

Check front blower motor relay. Refer to

MTC-63, "Front Blower Motor Relay"

 .

OK or NG

OK

>> GO TO 5.

NG

>> Replace front blower motor relay.

5.

CHECK FRONT BLOWER MOTOR RELAY POWER SUPPLY (SWITCH SIDE)

Check voltage between front blower motor relay harness connector
E54 terminals 7 and 5 and ground.

OK or NG

OK

>> GO TO 6.

NG

>> Repair harness or connector.

2 - Ground

: Battery voltage

WJIA1331E

A

Condition

Voltage

(Approx.)

(+)

Front air control

connector

Terminal

(-)

M54

5 Ground

Blower motor

relay power

supply

Battery voltage

M54

7 Ground

Blower motor

relay power

supply

Battery voltage

WJIA1634E

TROUBLE DIAGNOSIS

MTC-61

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2006 Pathfinder

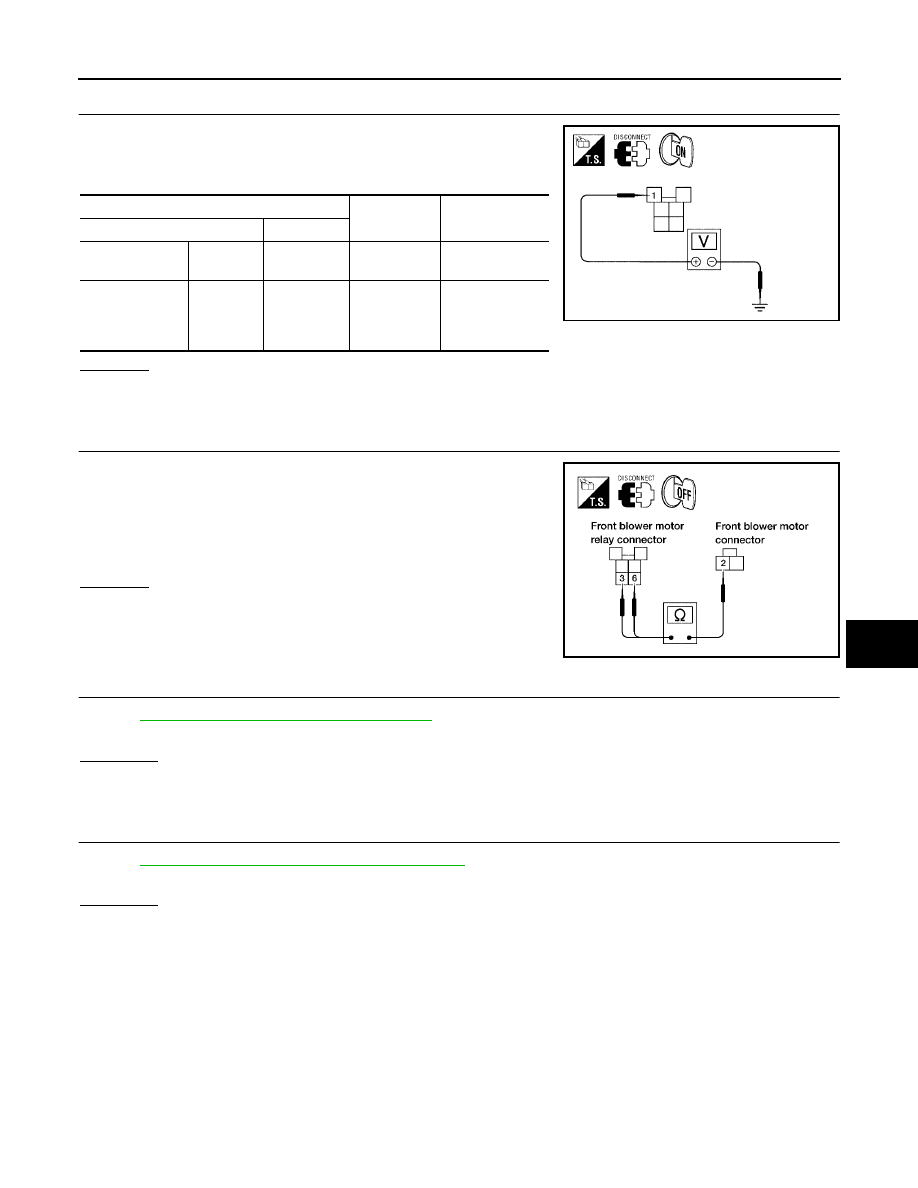

6.

CHECK FRONT BLOWER MOTOR RELAY POWER SUPPLY (COIL SIDE)

1.

Turn ignition switch ON.

2.

Check voltage between front blower motor relay harness con-
nector E54 terminal 1 and ground.

OK or NG

OK

>> GO TO 7.

NG

>> Repair or replace harness as necessary.

7.

CHECK FRONT BLOWER MOTOR POWER FROM RELAY TO FRONT BLOWER MOTOR

1.

Turn ignition switch OFF.

2.

Check continuity between front blower motor relay harness con-
nector E54 terminals 6 and 3 and front blower motor harness
connector M62 terminal 2.

OK or NG

OK

>> Repair or replace harness as necessary.

NG

>> Repair harness or connector between the front blower

motor relay and the front blower motor.

8.

REPLACE FUSE

Refer to

PG-84, "FUSE AND FUSIBLE LINK BOX"

 .

Does fuse No. 24 or 27 open when the front blower motor is turned on?
YES or NO

YES

>> GO TO 10.

NO

>> GO TO 9.

9.

REPLACE FUSE

Refer to

PG-83, "FUSE BLOCK-JUNCTION BOX (J/B)"

 .

Does fuse No. 8 open when the ignition switch is turned ON?
YES or NO

YES

>> Repair or replace harness as necessary.

NO

>> Inspection End.

A

Condition

Voltage

(Approx.)

(+)

Front air control

connector

Terminal

(-)

M54

1 Ground

Blower motor

relay power

supply (coil

side)

Battery voltage

WJIA0504E

3, 6 - 2

: Continuity should exist.

WJIA1333E

MTC-62

TROUBLE DIAGNOSIS

2006 Pathfinder

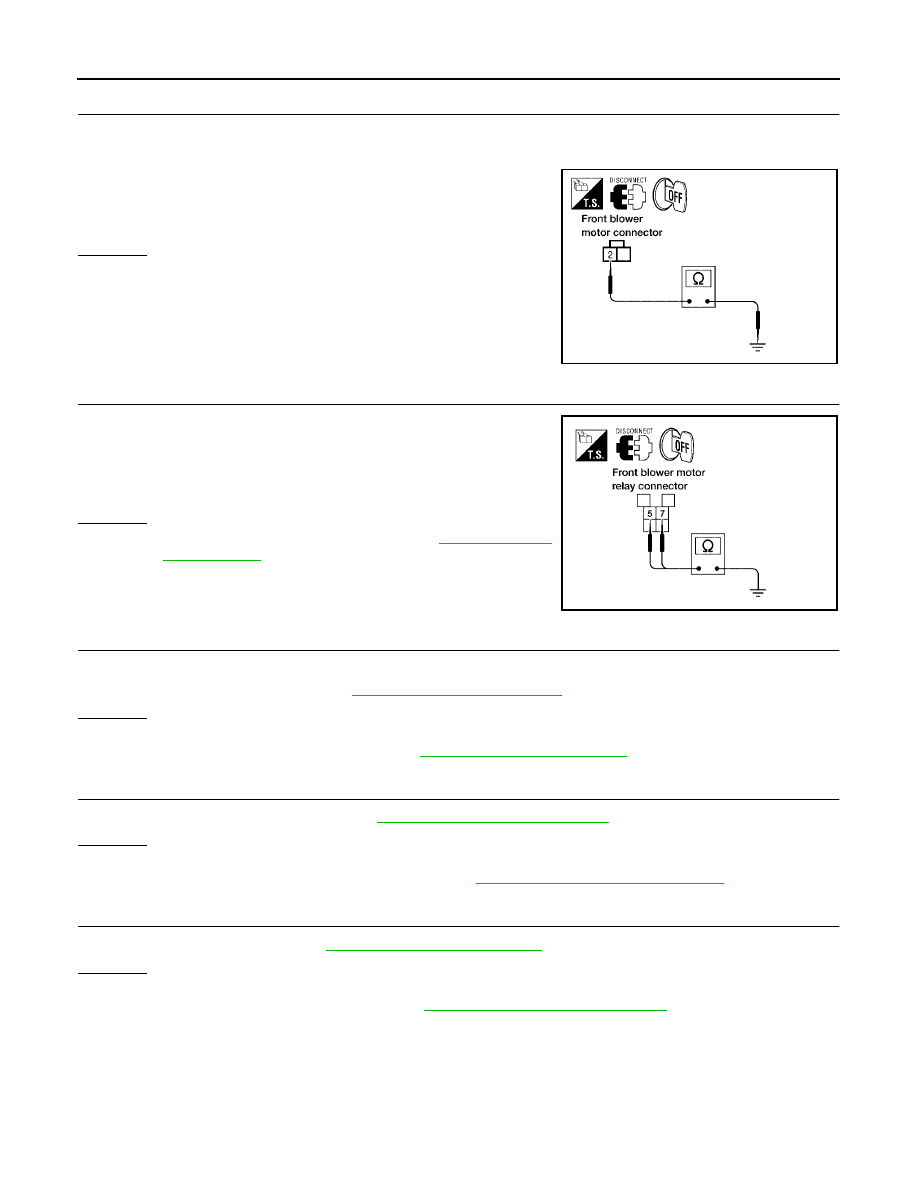

10.

CHECK FRONT BLOWER MOTOR POWER SUPPLY CIRCUIT FOR SHORT

1.

Turn ignition switch OFF.

2.

Disconnect front blower motor connector.

3.

Check continuity between front blower motor harness connector
M62 terminal 2 and ground.

OK or NG

OK

>> GO TO 11.

NG

>> Repair or replace harness as necessary.

11.

CHECK FRONT BLOWER MOTOR RELAY (SWITCH SIDE) POWER SUPPLY CIRCUIT FOR SHORT

1.

Disconnect front blower motor relay connector.

2.

Check continuity between the front blower motor relay harness
connector E54 terminal 7 and terminal 5 and ground.

OK or NG

OK

>> Check front blower motor. Refer to

MTC-64, "Front

Blower Motor"

 .

NG

>> Repair harness or connector.

12.

CHECK FRONT BLOWER MOTOR

1.

Turn ignition switch OFF.

2.

Check front blower motor. Refer to

MTC-64, "Front Blower Motor"

 .

OK or NG

OK

>> GO TO 13.

NG

>> Replace front blower motor. Refer to

MTC-84, "BLOWER MOTOR"

 .

13.

CHECK FRONT BLOWER MOTOR RESISTOR

Check front blower motor resistor. Refer to

MTC-58, "Blower Motor Resistor"

 .

OK or NG

OK

>> GO TO 14.

NG

>> Replace front blower motor resistor. Refer to

MTC-93, "Removal and Installation"

 .

14.

CHECK FRONT BLOWER SWITCH

Check front blower switch. Refer to

MTC-64, "Front Blower Switch"

 .

OK or NG

OK

>> GO TO 15.

NG

>> Replace front blower switch. Refer to

MTC-82, "FRONT AIR CONTROL"

 .

2 - Ground

: Continuity should not exist.

WJIA0649E

7, 5 - Ground

: Continuity should not exist.

WJIA1334E

TROUBLE DIAGNOSIS

MTC-63

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2006 Pathfinder

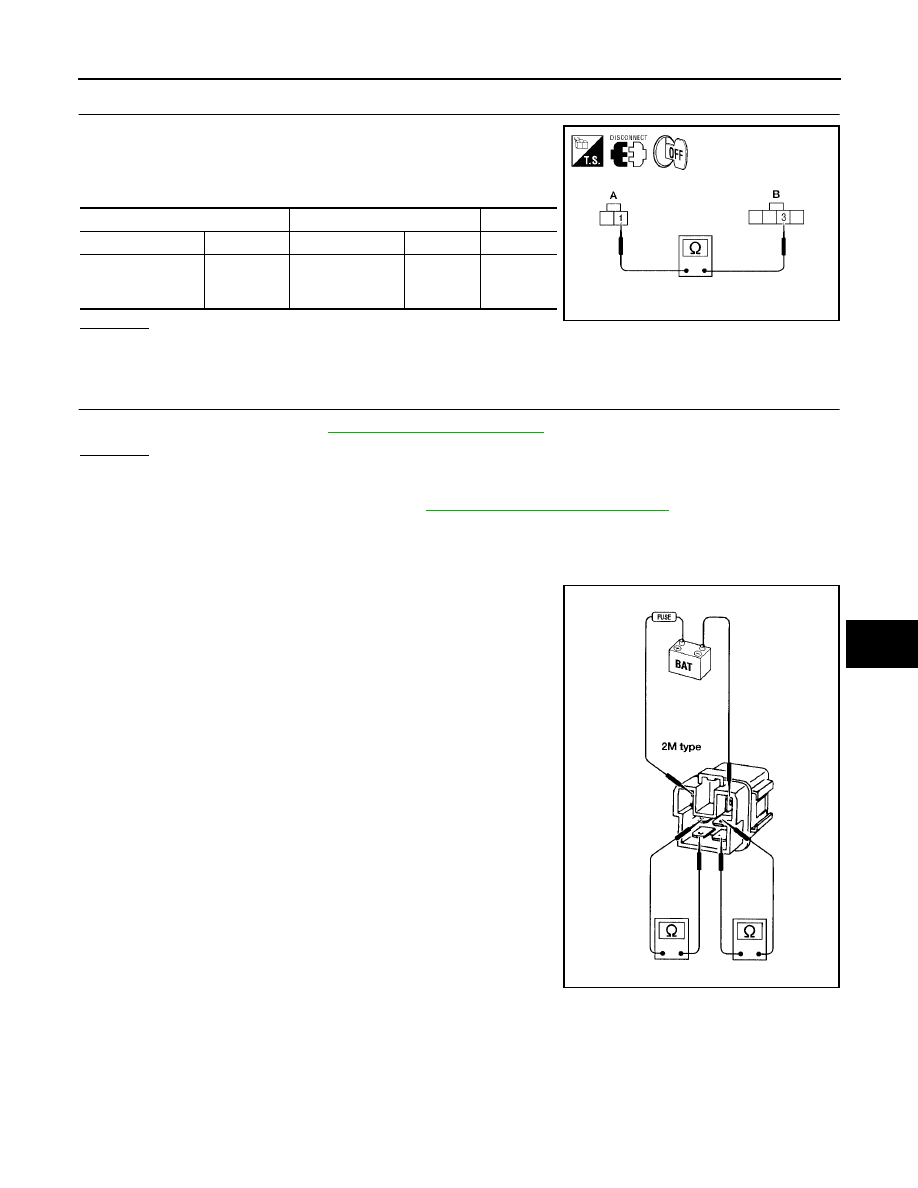

15.

CHECK FRONT BLOWER MOTOR GROUND CIRCUIT TO FRONT BLOWER MOTOR RESISTOR

1.

Disconnect front blower motor resistor harness connector.

2.

Check continuity between front blower motor connector M62 (A)
terminal 1 and front blower motor resistor harness connector
M122 (B) terminal 3.

OK or NG

OK

>> Repair harness or connector between front blower switch connector M51 terminal 8 and ground.

NG

>> Repair harness or connector between front blower motor resistor and front blower motor.

16.

CHECK FRONT BLOWER SWITCH

Check front blower switch. Refer to

MTC-64, "Front Blower Switch"

 .

OK or NG

OK

>> Repair harness or connector between front blower motor switch connector M51 terminal 8 and

front blower motor resistor connector M122 terminal 3.

NG

>> Replace front blower switch. Refer to

MTC-82, "FRONT AIR CONTROL"

 .

COMPONENT INSPECTION
Front Blower Motor Relay

Check continuity between terminals by supplying 12 volts and
ground to coil side terminals of relay.

A

B

Connector

Terminal Connector

Terminal

Continuity

Front blower motor:

M62

1

Front blower

motor resistor:

M122

3

Yes

WJIA1676E

LJIA0068E

MTC-64

TROUBLE DIAGNOSIS

2006 Pathfinder

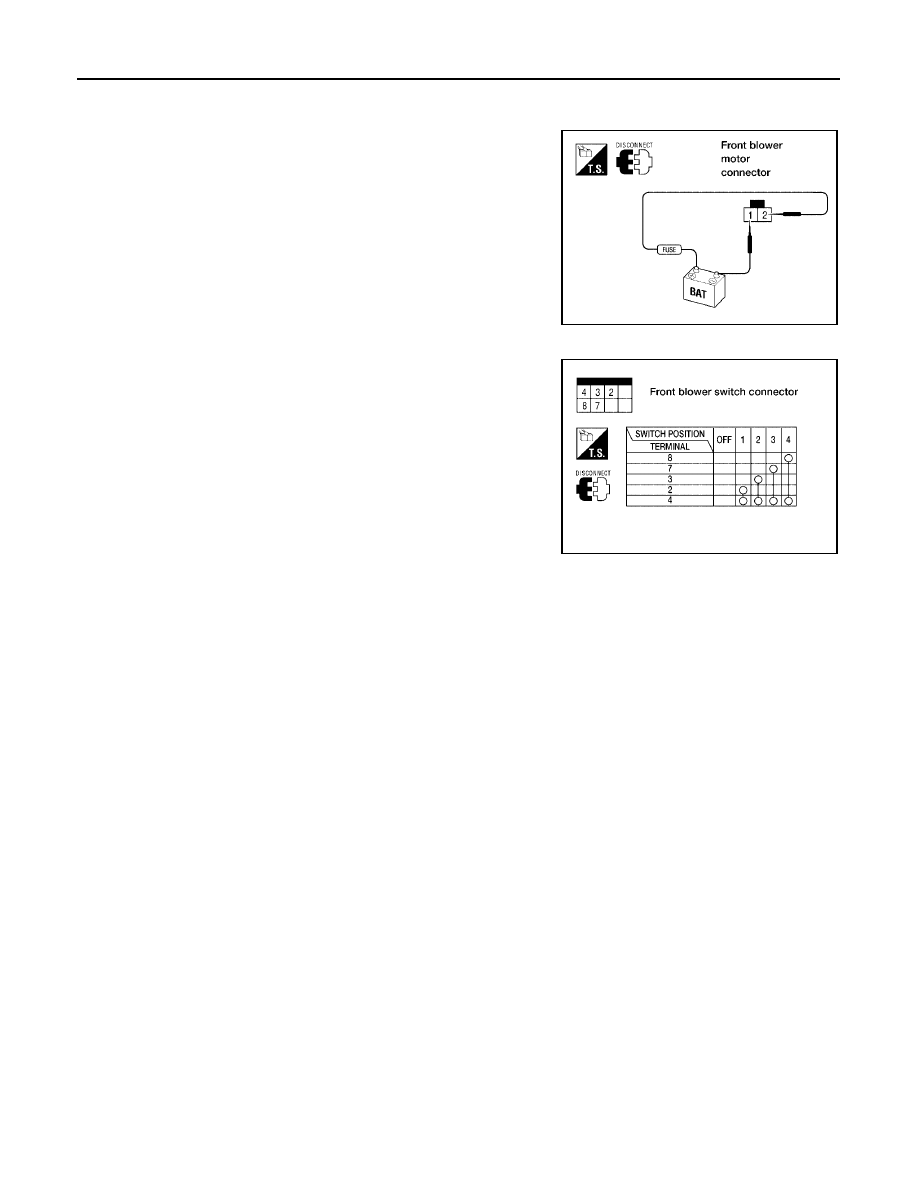

Front Blower Motor

Confirm smooth rotation of the blower motor.

●

Ensure that there are no foreign particles inside the blower unit.

●

Apply 12 volts to terminal 2 and ground to terminal 1 and verify
that the motor operates freely and quietly.

Front Blower Switch

Check continuity between terminals at each switch position.

WJIA1508E

WJIA0508E
