DOOR MIRROR

GW-89

C

D

E

F

G

H

J

K

L

M

A

B

GW

2006 Pathfinder

WITH HEATED MIRRORS

WIWA1044E

GW-90

DOOR MIRROR

2006 Pathfinder

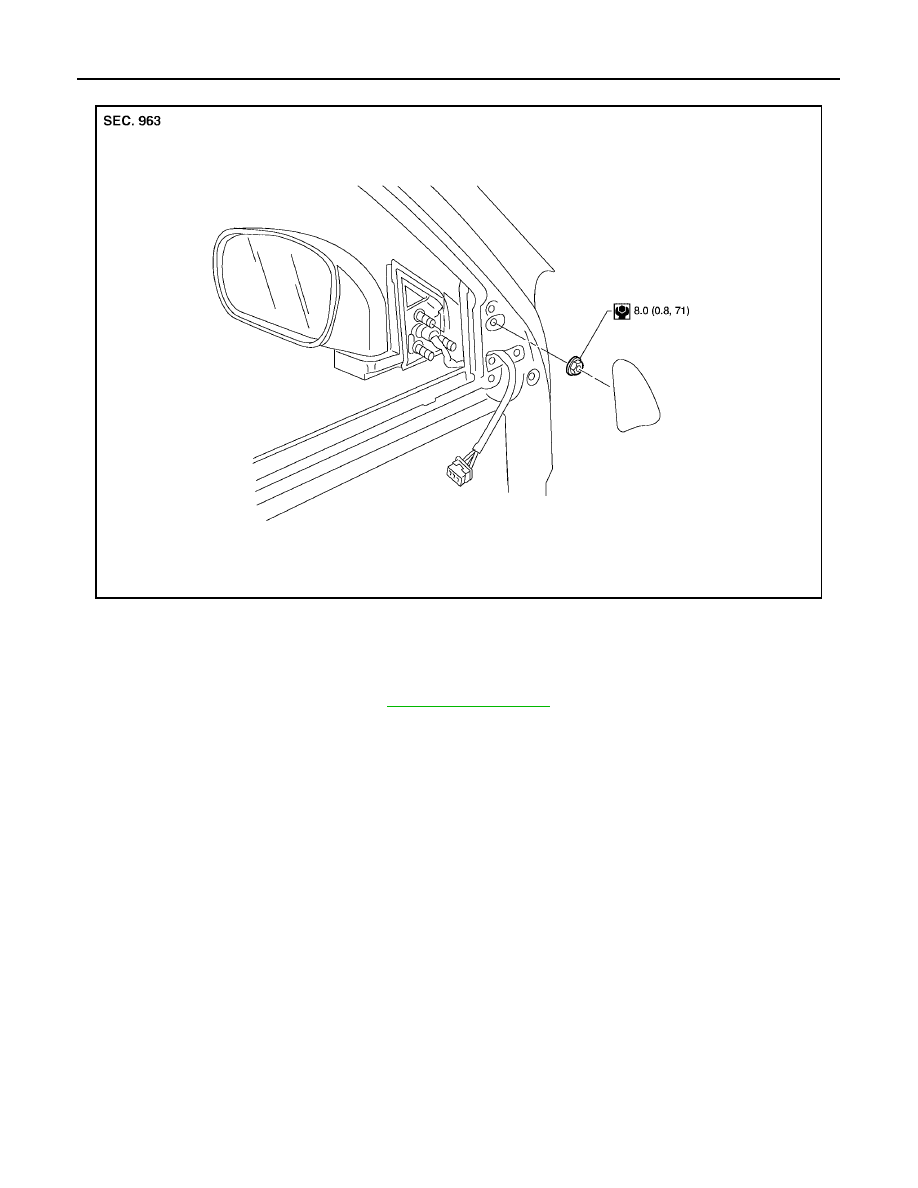

Door Mirror Assembly

EIS007SS

REMOVAL

NOTE:
Be careful not to damage the mirror bodies.

1.

Remove the adhesive front door sash cover.

2.

Remove the front door finisher. Refer to

EI-25, "FRONT DOOR"

 .

3.

Position the front door seal aside.

4.

Disconnect the door mirror harness connector.

5.

Remove the nuts and the door mirror assembly.

INSTALLATION

Installation is in the reverse order of removal.

WIIA1036E

DOOR MIRROR

GW-91

C

D

E

F

G

H

J

K

L

M

A

B

GW

2006 Pathfinder

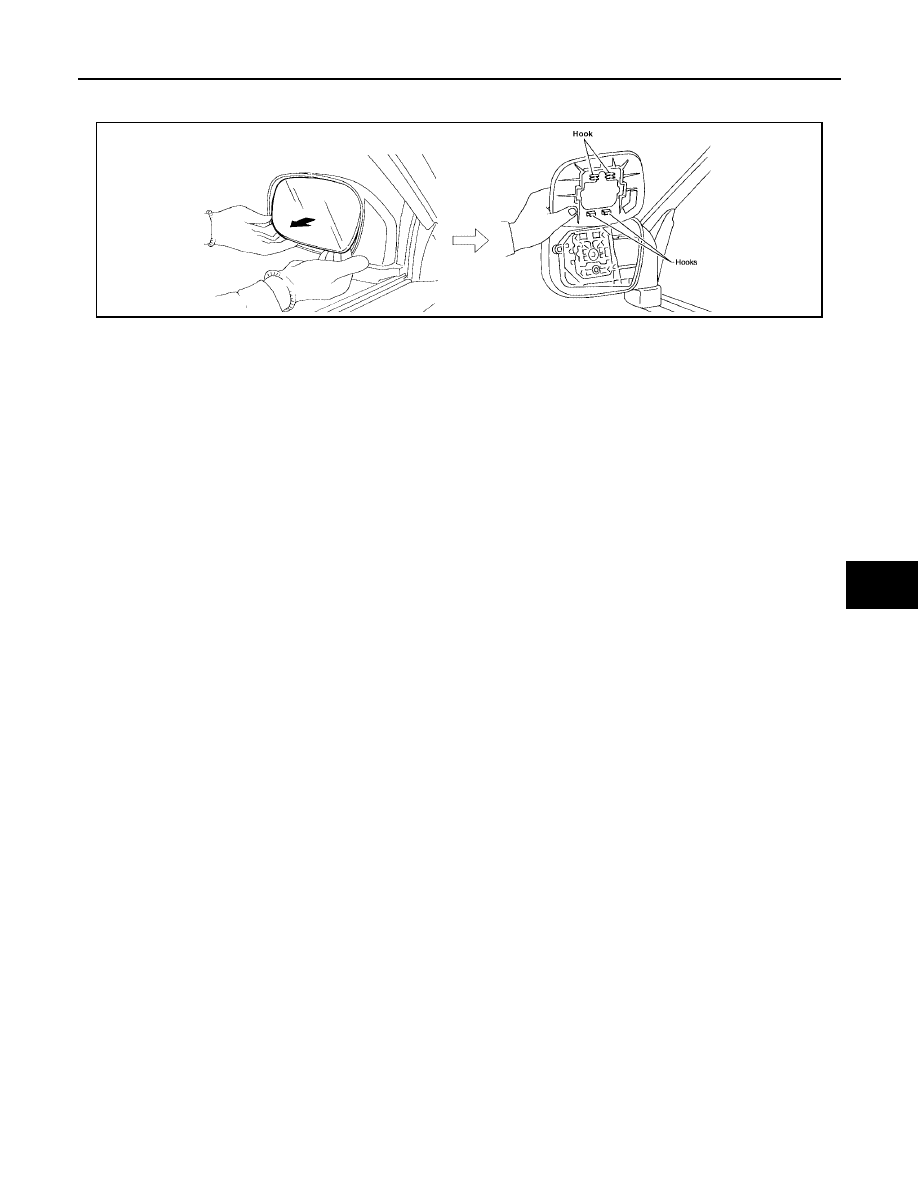

Door Mirror Glass

EIS007ST

REMOVAL AND INSTALLATION

1.

Angle the mirror fully up.

2.

Remove the mirror.

●

Pull from the bottom to disengage the clips.

●

Continue to pivot the mirror upward from the bottom to separate the hooks.

Installation is in the reverse order of removal.

LIIA1694E

GW-92

DOOR MIRROR

2006 Pathfinder

IDX-1

A

C

D

E

F

G

H

I

J

K

L

B

IDX

ALPHABETICAL INDEX

M  INDEX

SECTION

IDX-2

ALPHABETICAL INDEX

Numerics

2-4WD shift solenoid valve  ...................

TF-95

,

TF-167

4LO switch  .......................................................

TF-230

4WD - Wiring diagram  ..........................

TF-26

,

TF-205

4WD shift switch  ...................................

TF-68

,

TF-234

4WD solenoid valve  ..............................

TF-91

,

TF-167

4WD system description  .......................

TF-17

,

TF-196

4WD system diagram  ...........................

TF-21

,

TF-199

A

A/C air flow  .......................................

ATC-30

,

MTC-26

A/C compressor clutch removal and installation ..

ATC-

159

,

MTC-102

A/C compressor mounting  ............

ATC-158

,

MTC-101

A/C compressor precaution  ................

ATC-11

,

MTC-9

A/C compressor special service tool .

ATC-14

,

MTC-12

A/C control operation (auto A/C) ......................

ATC-27

A/C control operation (manual A/C) ................

MTC-25

A/C diagnostic work flow (auto A/C)  ..............

ATC-115

A/C evaporator ..............................

ATC-166

,

MTC-108

A/C HFC134a (R134a) system identification  ....

ATC-6

,

MTC-5

A/C HFC134a (R134a) system precaution  .......

ATC-5

,

MTC-4

A/C HFC134a (R134a) system service procedure

ATC-

154

,

MTC-98

A/C HFC134a (R134a) system service tools  ..

ATC-14

,

MTC-12

A/C HFC134a system service equipment precaution  ...

ATC-11

,

MTC-9

A/C lubricant (R134a)  .......................

ATC-22

,

MTC-19

A/C lubrication oil ..............................

ATC-22

,

MTC-19

A/C operational check ........

ATC-53

,

ATC-55

,

MTC-40

A/C self-diagnoses (auto A/C)  ........

ATC-51

,

ATC-115

A/C service data specification .......

ATC-174

,

MTC-113

A/C trouble diagnoses (auto A/C)  ....................

ATC-34

A/C trouble diagnoses (manual A/C)  ..............

MTC-29

A/C, A - Wiring diagram  ...................................

ATC-41

A/C, M - Wiring diagram  .................................

MTC-35

A/T fluid checking  ......................

AT-13

,

AT-53

,

MA-22

A/T fluid cooler cleaning  ....................................

AT-15

A/T fluid replacement .............................

AT-14

,

MA-24

A/T fluid temperature sensor  ...........................

AT-133

A/T IND - Wiring diagram ....................................

DI-44

A/T indicator ........................................................

DI-44

A/T self-diagnoses  ...........................................

AT-101

A/T shift lock system ........................................

AT-223

A/T shift lock system - Wiring diagram  ............

AT-224

A/T trouble diagnoses ........................................

AT-44

A/T Wiring diagram AT - CAN ..........................

AT-104

A/T Wiring diagram AT - FTS  ..........................

AT-134

A/T Wiring diagram AT - MAIN  ........................

AT-173

A/T Wiring diagram AT - NONDTC ..................

AT-181

A/T Wiring diagram AT - PNP/SW  ...................

AT-112

A/T Wiring diagram AT - STSIG  ......................

AT-107

A/T Wiring diagram AT - VSS A/T  ...................

AT-119

ABS - Wiring diagram  ......................

BRC-17

,

BRC-80

ABS (anti-lock brake system) .............

BRC-8

,

BRC-70

Accelerator control system ................................

ACC-3

Accelerator pedal position (APP) sensor

EC-582

,

EC-

588

,

EC-602

Accelerator pedal released position learning  ....

EC-77

AF1B1-Wiring diagram

EC-230

,

EC-239

,

EC-248

,

EC-

258

,

EC-611

AF1B2-Wiring diagram

EC-232

,

EC-241

,

EC-250

,

EC-

260

,

EC-613

AF1HB1-Wiring diagram  .................................

EC-164

AF1HB2-Wiring diagram  .................................

EC-166

Aiming adjustment  ..................................

LT-25

,

LT-62

Air bag ...............................................................

SRS-3

Air cleaner and air duct  .....................................

EM-16

Air cleaner filter  .................................................

EM-16

Air cleaner filter replacement  ............................

MA-17

Air conditioner cut control  .................................

EC-28

Air flow meter - See Mass air flow sensor

EC-186

,

EC-

195

Air fuel ratio sensor 1  ..

EC-227

,

EC-237

,

EC-246

,

EC-

255

,

EC-609

Air fuel ratio sensor 1 heater  ...........................

EC-162

Air mix. door motor ...........................

ATC-63

,

MTC-49

Ambient sensor  .............................

ATC-117

,

ATC-128

Angular tightening application  .............................

EM-5

APPS1 - Wiring diagram  .................................

EC-584

APPS2 - Wiring diagram  .................................

EC-590

APPS3 - Wiring diagram  .................................

EC-604

ASC/BS - Wiring diagram  ...............................

EC-544

ASC/SW - Wiring diagram  ..............................

EC-537

ASCBOF - Wiring diagram  ..............................

EC-622

ASCD ................................................................

EC-29

ASCD (automatic speed control device)  ...........

ACS-2

ASCIND - Wiring diagram  ...............................

EC-629

ATP switch  ..........................................

TF-116

,

TF-255

Audio ....................................................................

AV-6

AUDIO - Wiring diagram  ....................................

AV-12

AUT/DP - Wiring diagram  ..................................

SE-19

Auto air conditioner - Wiring diagram ..............

ATC-41

Auto anti-dazzling inside mirror ........................

GW-69

Autolamp ............................................................

LT-40

Automatic drive positioner ..................................

SE-11

Automatic transmission number ..........................

GI-51

AV communication line  ......................................

AV-91

B

B/COMP - Wiring diagram  ..................................

DI-61

Back door trim  .....................................................

EI-25

BACK/L - Wiring diagram  ...................................

LT-88

Back-up lamp  .....................................................

LT-88

Ball joint (front) ................................................

FSU-15

Basic inspection  ................................................

EC-70

Battery .................................................................

SC-4

Battery current sensor .

EC-507

,

EC-514

,

EC-521

,

EC-

528

Battery/Starting/Charging System Tester

SC-6

,

SC-13

,

SC-22

BCM (Body control module)  ..............................

BCS-3

IDX-3

A

C

D

E

F

G

H

I

J

K

L

B

IDX

ALPHABETICAL INDEX

Block heater  ....................................................

EM-107

Blower motor  .....

ATC-75

,

ATC-132

,

MTC-57

,

MTC-84

Body alignment  ................................................

BL-137

Body component parts  .....................................

BL-124

Body construction .............................................

BL-136

Body exterior paint color  ..................................

BL-123

Body mounting  .................................................

BL-122

Body repair  .......................................................

BL-123

Body sealing .....................................................

BL-133

Boring/horning cylinder block  ..........................

EM-128

Bose speaker amp.  .............................................

AV-7

Brake booster  ....................................................

BR-18

Brake fluid level  .................................................

MA-30

Brake hydraulic line  ...........................................

BR-13

Brake inspection ................................................

MA-31

Brake lines and cables inspection  .....................

MA-30

Brake master cylinder  .......................................

BR-16

Brake switch  ....................................................

EC-558

BRK/SW - Wiring diagram ...............................

EC-559

Bulb specifications  ...........................................

LT-151

Bumper, front  ......................................................

EI-14

Bumper, rear  .......................................................

EI-15

C

Camshaft ...........................................................

EM-75

Camshaft inspection ..........................................

EM-77

Camshaft position sensor (PHASE)  ................

EC-366

CAN - Wiring diagram

EC-154

,

LAN-27

,

LAN-41

,

LAN-

55

,

LAN-69

,

LAN-84

,

LAN-101

,

LAN-116

,

LAN-131

,

LAN-146

,

LAN-161

,

LAN-177

CAN communication  .........................

EC-153

,

EC-156

Canister-See EVAP canister  .............................

EC-35

Center case (Transfer)  .....................................

TF-167

CHARGE - Wiring diagram  ...............................

SC-21

Charging system  ...............................................

SC-19

Chassis and body maintenance  ........................

MA-21

Chassis and body maintenanceSchedule 1  ........

MA-8

Chassis and body maintenanceSchedule 2  ......

MA-10

CHIME - Wiring diagram  .....................................

DI-48

Circuit breaker  ...................................................

PG-17

Closed loop control  ...........................................

EC-25

Clutch drum (Transfer)  .....................................

TF-167

Clutch pressure switch (Transfer)  ....................

TF-167

Coil spring (front) .............................................

FSU-10

Collision diagnosis  ..........................................

SRS-60

Combination lamp, rear, removal and installation  ..

LT-

105

Combination meter  ................................................

DI-4

Combination switch  ............................................

LT-79

COMBSW - Wiring diagram  ...............................

LT-79

COMM - Wiring diagram  ...................................

AV-91

COMPAS - Wiring diagram  .................................

DI-28

Compass .............................................................

DI-27

Component Location (auto A/C) ......................

ATC-37

Component Location (manual A/C)  ................

MTC-32

Compression pressure  ......................................

EM-92

Compressor clutch removal and installation

ATC-159

,

MTC-102

Compressor mounting  ..................

ATC-158

,

MTC-101

Compressor precaution  ......................

ATC-11

,

MTC-9

Compressor special service tool .......

ATC-14

,

MTC-12

Condenser ....................................

ATC-165

,

MTC-106

Connecting rod  ................................................

EM-125

Connecting rod bearing clearance ...................

EM-129

Connecting rod bushing clearance  ..................

EM-125

Console box - See Instrument panel  ...................

IP-10

CONSULT for VDC ...........................

BRC-29

,

BRC-93

CONSULT general information ...........................

GI-37

Control units (terminal arrangement)  .................

PG-78

Control valve (A/T) .............................................

AT-38

Control valve (Transfer) ....................................

TF-167

Converter housing installation  ............

AT-248

,

AT-251

COOL/F - Wiring diagram ................................

EC-497

Coolant mixture ratio  .........................................

MA-12

Coolant replacement  ............................

CO-10

,

MA-13

Cooling circuit (engine) ........................................

CO-7

Cooling fan  ........................................................

CO-17

Cooling fan motor  ............................................

EC-502

Cooling unit (A/C evaporator)  ......

ATC-136

,

ATC-166

,

MTC-87

,

MTC-108

Corrosion protection  .........................................

BL-130

Crankcase ventilation system - See Positive crankcase
ventilation ..........................................................

EC-44

Crankshaft .......................................................

EM-129

Crankshaft position sensor (POS)  ...................

EC-359

Crash zone sensor  ..........................................

SRS-55

CUR/SE - Wiring diagram ...

EC-509

,

EC-516

,

EC-523

,

EC-530

Cylinder block  ..................................................

EM-107

Cylinder head  ....................................................

EM-92

Cylinder head bolt tightening  .............................

EM-95

D

D/LOCK - Wiring diagram ...................................

BL-20

Daytime light system  ..........................................

LT-29

Daytime running light - See Daytime light system  ..

LT-

29

DEF - Wiring diagram  .......................................

GW-73

Diagnosis sensor unit  ......................................

SRS-58

Diagnostic trouble code (DTC) for OBD system  ..

EC-8

Diagnostic trouble code (DTC) inspection priority chart

EC-87

Differential gear oil replacement ...........

MA-27

,

MA-28

Dimensions .........................................................

GI-52

Direct clutch solenoid valve  ................

AT-153

,

AT-155

Display and amp.assembly .............................

MTC-42

Display Control Unit-Description ........................

AV-80

Display Unit-Description  ....................................

AV-80

Dome light - See Interior lamp ..........................

LT-115

Door glass  ..........................................

GW-57

,

GW-61

Door lock  ............................................................

BL-95

Door mirror lamp ...............................................

LT-115

Door trim ..............................................................

EI-25

Door, front .............................................

BL-90

,

GW-57

Door, rear  .............................................

BL-90

,

GW-61

Drive belt  ...........................................................

EM-14

IDX-4

ALPHABETICAL INDEX

Drive chain (Transfer)  ....

TF-149

,

TF-176

,

TF-278

,

TF-

280

,

TF-286

Drive shaft (rear) ...............................................

RAX-7

Driver air bag  ..................................................

SRS-45

DTC work support ............................................

EC-123

DTRL - Wiring diagram  .......................................

LT-33

Duct and grilles  ...............................

ATC-149

,

MTC-94

DVD - Wiring Diagram  .......................................

AV-72

DVD Player  ........................................................

AV-77

E

ECM input/output signal ...................................

EC-104

ECM power supply .............................

EC-145

,

EC-472

ECM/PW - Wiring diagram ...............................

EC-473

ECTS - Wiring diagram ....................................

EC-209

Electric sunroof  ..................................................

RF-10

Electric throttle control actuator  ..

EM-19

,

EC-569

,

EC-

580

Electrical load signal circuit ..............................

EC-631

Electrical units location  ......................................

PG-71

Electronic ignition (EI) system  ...........................

EC-26

Engine control circuit diagram  .........................

EC-102

Engine control component parts location ...........

EC-94

Engine control module (ECM) ..........................

EC-476

Engine control system diagram  .........................

EC-23

Engine coolant temperature sensor (ECTS) ...

EC-207

,

EC-219

Engine fail-safe system ......................................

EC-89

Engine oil  .............................................................

LU-7

Engine oil filter replacement  ..................

LU-10

,

MA-18

Engine oil precautions  ..........................................

GI-7

Engine oil replacement  .....................................

MA-17

Engine removal ...............................................

EM-104

Engine room cover ............................................

EM-13

Engine serial number ..........................................

GI-51

ETC1 - Wiring diagram  ....................................

EC-570

ETC2 - Wiring diagram  ....................................

EC-565

ETC3 - Wiring diagram  ....................................

EC-576

EVAP canister ....................................................

EC-35

EVAP canister purge volume control solenoid valve  ....

EC-402

EVAP canister vent control valve .......

EC-409

,

EC-416

EVAP control system (small leak) diagnosis  ..

EC-386

,

EC-439

EVAP control system pressure sensor  ....

EC-422

,

EC-

425

,

EC-431

EVAP control system purge flow monitoring diagnosis

EC-381

EVAP vapor lines inspection .............................

MA-20

Evaporative emission (EVAP) system  ...............

EC-32

Evaporator ....................................

ATC-166

,

MTC-108

Exhaust manifold  ..............................................

EM-22

Exhaust system  ...................................................

EX-3

Exhaust system inspection  ..................................

EX-3

Expansion valve ............................

ATC-169

,

MTC-109

F

F/FOG - Wiring diagram .....................................

LT-58

F/PUMP - Wiring diagram  ...............................

EC-641

Final drive pre-inspection  ..................

FFD-17

,

RFD-17

Final drive removal and installation .................

RFD-13

Flow charts ..........................................................

GI-27

Fluid temperature sensor (A/T)  ........................

AT-133

Fluids ................................................................

MA-11

Fluorescent leak detector .............

ATC-170

,

MTC-109

Fog lamp, front  ...................................................

LT-56

Foot lamp  .........................................................

LT-116

Freeze frame data .............................................

EC-52

Front brake solenoid valve  .................

AT-149

,

AT-151

Front bumper  ......................................................

EI-14

Front case (Transfer)

TF-149

,

TF-176

,

TF-278

,

TF-280

,

TF-286

Front door  .................................

BL-90

,

BL-95

,

GW-57

Front Door Trim ...................................................

EI-25

Front drive shaft (Transfer)  ..

TF-149

,

TF-176

,

TF-278

,

TF-280

,

TF-286

,

TF-299

Front final drive removal and installation (4WD)  .

FFD-

14

Front fog lamp  ....................................................

LT-56

Front passenger air bag  ..................................

SRS-49

Front seat  ...........................................................

SE-89

Front seat belt  ......................................................

SB-3

Front seat belt pre-tensioner  ...............

SRS-3

,

SRS-57

Front washer  ......................................................

WW-4

Front wiper  .........................................................

WW-4

FTTS - Wiring diagram ......................

EC-331

,

EC-335

Fuel cut control (at no load high engine speed)

EC-27

Fuel filter replacement  .........................................

FL-6

Fuel gauge  ............................................................

DI-4

Fuel injection system (Bank 1)  ..........

EC-305

,

EC-317

Fuel injection system (Bank 2)  ..........

EC-305

,

EC-317

Fuel injector and fuel tube .................................

EM-35

Fuel level sensor  .................

EC-455

,

EC-457

,

EC-459

Fuel line inspection  ..............................................

FL-5

Fuel pressure check ..........................................

EC-79

Fuel pressure release  .......................................

EC-79

Fuel pump  .......................................................

EC-640

Fuel pump and gauge  ..........................................

FL-6

Fuel system ..........................................................

FL-5

Fuel tank  ............................................................

FL-11

Fuel tank temperature sensor  ...........

EC-329

,

EC-334

Fuel tank vacuum relief valve  ...........................

EC-35

FUELB1 - Wiring diagram  .................

EC-307

,

EC-319

FUELB2 - Wiring diagram  .................

EC-309

,

EC-321

Fuse ......................................................

PG-17

,

PG-84

Fuse and fusible link box  ..................................

PG-84

Fuse block .........................................................

PG-83

Fusible link  ............................................

PG-17

,

PG-84

G

Garage jack and safety stand  .............................

GI-42

Gauges .................................................................

DI-4

Generator ..........................................................

SC-19
