CHECK INSTALLATION CONDITION

Check fuel level sensor unit installation, and determine whether the float arm interferes or binds with any of the
internal components in the fuel tank.

OK or NG

OK

>> Replace the combination meter. Refer to

IP-14, "COMBINATION METER"

 .

NG

>> Install the fuel level sensor unit properly.

Fuel Gauge Fluctuates, Indicates Wrong Value, or Varies

EKS00FYC

1.

CHECK FUEL GAUGE FLUCTUATION

Test drive vehicle to see if gauge fluctuates only during driving or just before or just after stopping.

Does the indication value vary only during driving or just before or just after stopping?

YES

>> The fluctuation may be caused by fuel level change in the fuel tank. Condition is normal.

NO

>> Ask the customer in detail about the situation when the symptom occurs. Refer to

DI-23, "Fuel

Level Sensor Unit Inspection"

 .

Fuel Gauge Does Not Move to Full-position

EKS00FYD

1.

CHECK POINTER MOVEMENT TO FULL-POSITION

Does it take a long time for the pointer to move to full-position?

YES or NO

YES

>> GO TO 2.

NO

>> GO TO 3.

2.

CHECK IGNITION SWITCH POSITION

Was the vehicle fueled with the ignition switch ON?

YES or NO

YES

>> Be sure to fuel the vehicle with the ignition switch OFF. Otherwise, it will take a long time for the

pointer to move to full-position because of the characteristic of the fuel gauge.

NO

>> GO TO 3.

3.

OBSERVE VEHICLE POSITION

Is the vehicle parked on an incline?

YES or NO

YES

>> Check the fuel level indication with vehicle on a level surface.

NO

>> GO TO 4.

4.

CHECK POINTER MOVEMENT TO EMPTY-POSITION

During driving, does the fuel gauge move gradually toward empty-position?

YES or NO

YES

>> Check the fuel level sensor unit. Refer to

DI-26, "FUEL LEVEL SENSOR UNIT CHECK"

 .

NO

>> Check fuel level sensor unit installation, and determine whether the float arm interferes or binds

with any of the internal components in the fuel tank.

DTC [U1000] CAN Communication Circuit

EKS00FYE

Symptom: Display CAN COMM CIRC [U1000] at the result of self-diagnosis for combination meter.

1.

CHECK CAN COMMUNICATION

1.

Select "SELF-DIAG RESULTS" mode for "METER" with CONSULT-II.

2.

Print out CONSULT-II screen.

>> Go to "CAN SYSTEM". Refer to

LAN-25, "CAN COMMUNICATION"

 .

DI-26

COMBINATION METERS

2006 Pathfinder

DTC [B2205] Vehicle Speed Circuit

EKS00FYF

Symptom: Display VEHICLE SPEED CIRC [B2205] at the result of self-diagnosis for combination meter.

1.

CHECK ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT)

Perform ABS actuator and electric unit (control unit) self-diagnosis. Refer to

BRC-30, "SELF-DIAGNOSIS"

 .

Are self-diagnosis result items displayed?

YES

>> After checking and repairing the applicable item, perform the ABS actuator and electric unit (con-

trol unit) self-diagnosis again.

NO

>> Replace combination meter. Refer to

IP-14, "COMBINATION METER"

 .

Electrical Components Inspection

EKS00FYG

FUEL LEVEL SENSOR UNIT CHECK

For removal, refer to

FL-6, "Removal and Installation"

 .

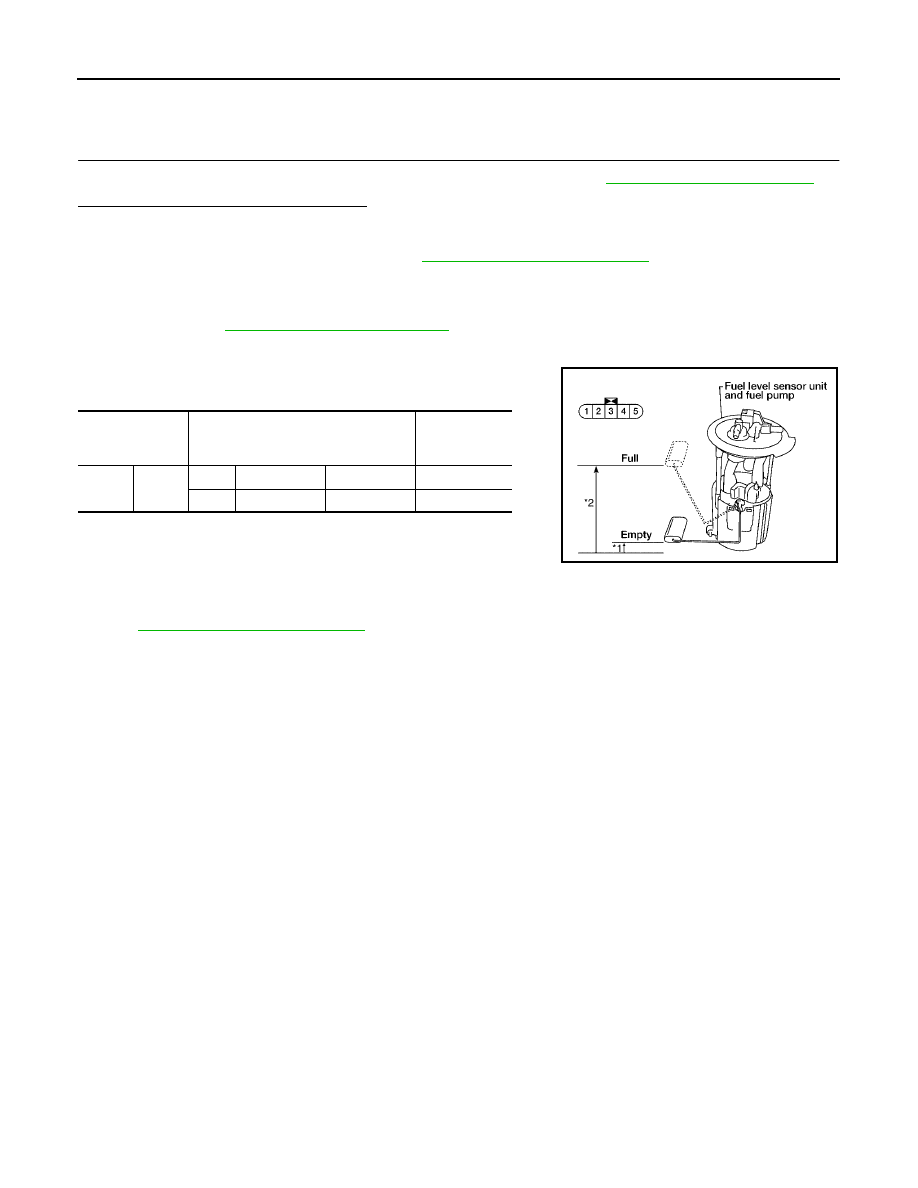

Check Fuel Level Sensor Unit and Fuel Pump

Check resistance between fuel level sensor unit and fuel pump con-
nector terminals 2 and 5.

*1 and *2: When float rod is in contact with stopper.

Removal and Installation

EKS00FYH

COMBINATION METER

Refer to

IP-14, "COMBINATION METER"

 .

Terminals

Float position

mm (in)

Resistance

value

Ω

(Approx.)

2

5

*1

Empty

25.86 (1.02)

81.66

*2

Full

254.6 (10.02)

6.98

LKIA0402E

COMPASS AND THERMOMETER

DI-27

C

D

E

F

G

H

I

J

L

M

A

B

DI

2006 Pathfinder

COMPASS AND THERMOMETER

PFP:24835

System Description

EKS00FYI

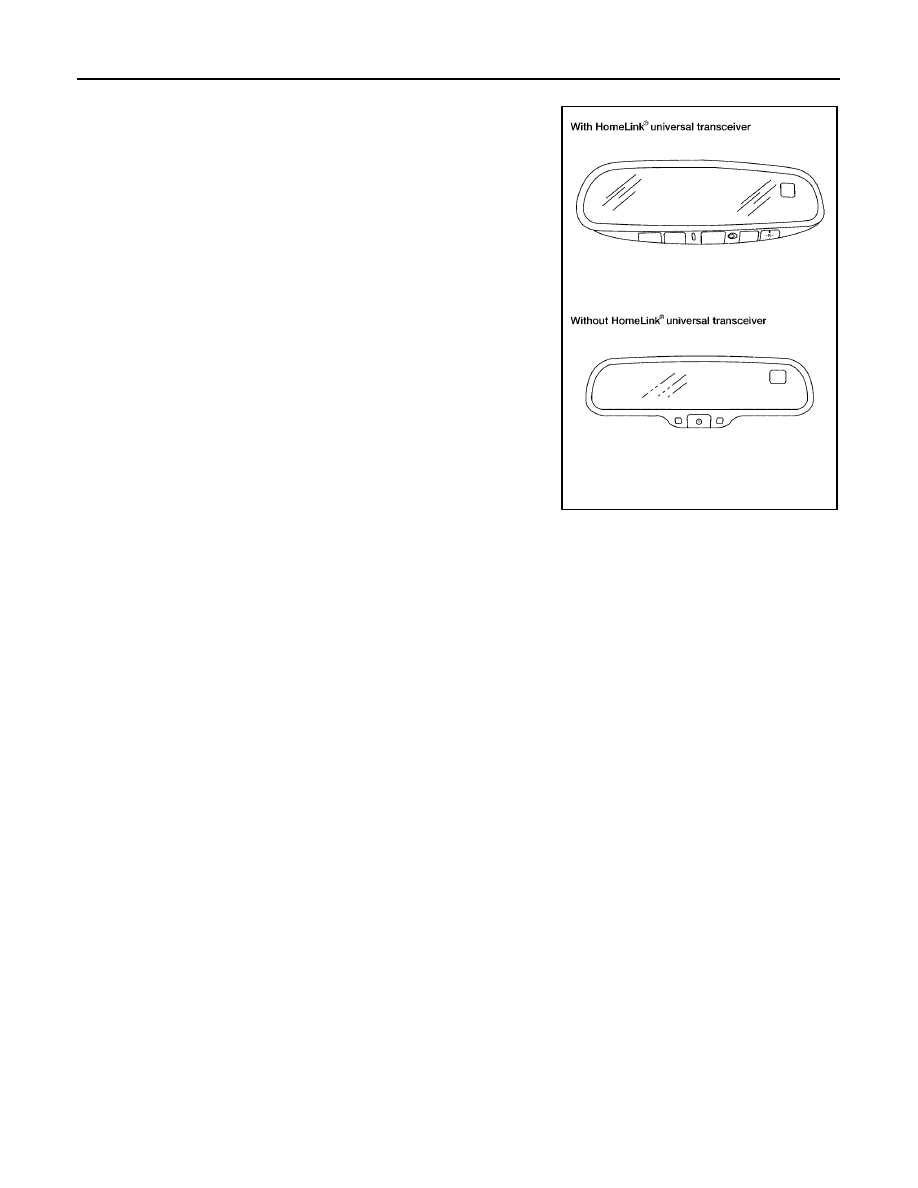

This unit displays the following items:

●

Earth magnetism and heading direction of vehicle.

●

Outside air temperature.

●

Caution for frozen road surfaces.

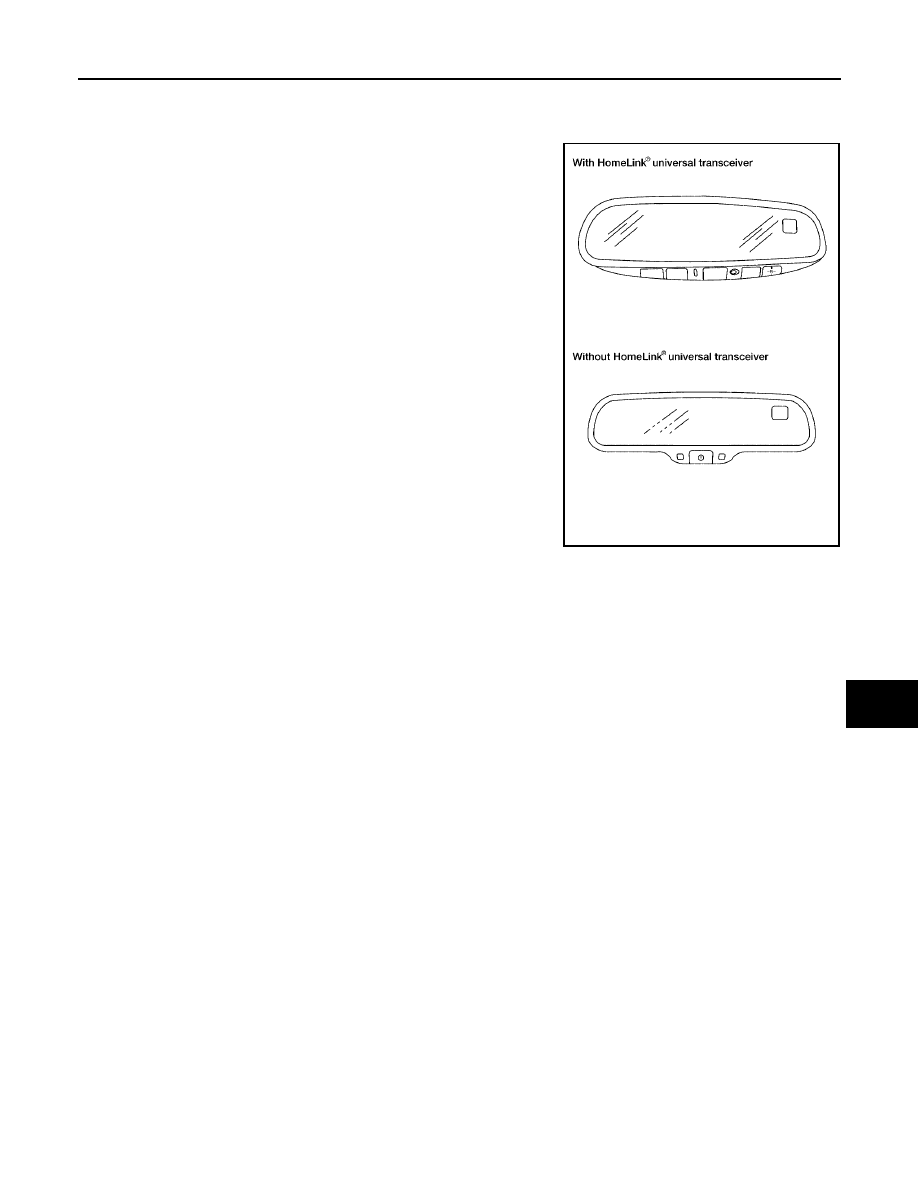

OUTSIDE TEMPERATURE DISPLAY
With HomeLink® Universal Transceiver

Push the (N) switch when the ignition switch is in the ON position. The outside temperature will be displayed in
“

°

F”. To change the indication from “

°

F” to “

°

C”, push and hold the (N) switch for about 3 seconds until the dis-

play begins to flash. Press the (N) switch again to toggle between “

°

F” and “

°

C”.

Without HomeLink® Universal Transceiver

Push the mode switch when the ignition switch is in the ON position. The outside temperature will be displayed
in “

°

F”. To change the indication from “

°

F” to “

°

C”, push and hold the mode switch for about 5 seconds until the

display begins to flash. Press the mode switch again to toggle between “

°

F” and “

°

C”.

DIRECTION DISPLAY

Push the mode or (N) switch when the ignition switch is in the ON position. The direction will be displayed.

WKIA4889E

DI-28

COMPASS AND THERMOMETER

2006 Pathfinder

Wiring Diagram — COMPAS —

EKS00FYJ

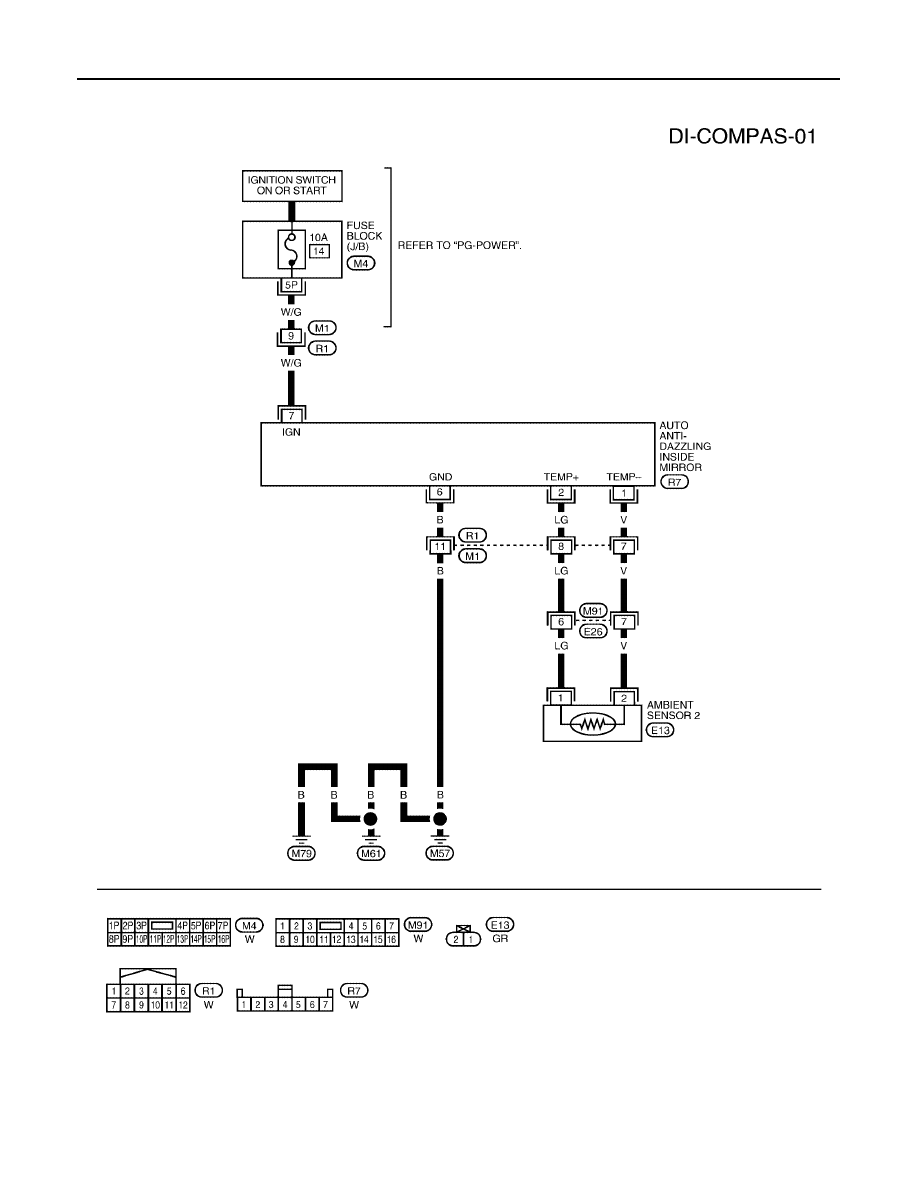

WITHOUT HOMELINK® UNIVERSAL TRANSCEIVER

WKWA2048E

COMPASS AND THERMOMETER

DI-29

C

D

E

F

G

H

I

J

L

M

A

B

DI

2006 Pathfinder

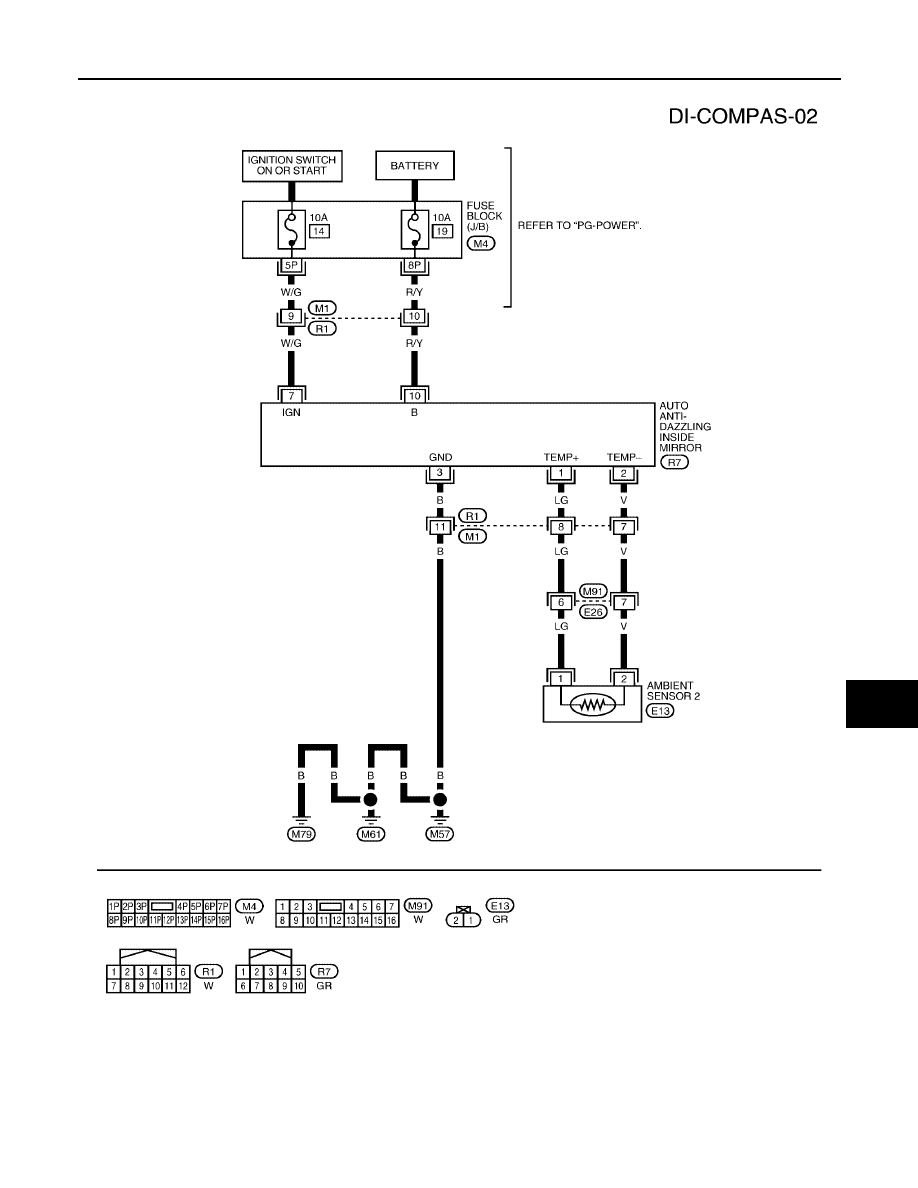

WITH HOMELINK® UNIVERSAL TRANSCEIVER

WKWA2049E

DI-30

COMPASS AND THERMOMETER

2006 Pathfinder

Trouble Diagnoses

EKS00FYK

PRELIMINARY CHECK FOR THERMOMETER

1.

COOL DOWN CHECK

1.

Turn the ignition switch to the ON position.

2.

Cool down the ambient sensor 2 with water or ice.

Does the indicated temperature drop?

YES

>> GO TO 2.

NO

>> The system is malfunctioning. Refer to

DI-30, "INSPECTION/COMPASS AND THERMOMETER"

.

2.

WARM UP CHECK

1.

Leave the vehicle for 10 minutes.

2.

With the ignition switch in the ON position, disconnect and reconnect the ambient sensor 2 connector.

Does the indicated temperature rise?

YES

>> The system is OK.

NO

>> The system is malfunctioning. Refer to

DI-30, "INSPECTION/COMPASS AND THERMOMETER"

.

INSPECTION/COMPASS AND THERMOMETER

Symptom

Possible causes

Repair order

No display at all

1. 10A fuse.

2. Power circuit.

3. Ground circuit.

4. Auto anti-dazzling inside mirror.

1. Check 10A fuses [No. 19 (with Homelink® universal transceiver)

and 14 located in fuse block (J/B)].
Turn the ignition switch ON and verify that battery positive volt-
age is at terminals 7 and 10 (with Homelink® universal trans-
ceiver) or terminal 7 (without Homelink® universal transceiver)
of auto anti-dazzling inside mirror.

2. Check power circuit for auto anti-dazzling inside mirror.

3. Check ground circuit for auto anti-dazzling inside mirror.

4. Replace auto anti-dazzling inside mirror.

Forward direction indi-
cation slips off the mark
or incorrect.

1. In manual correction mode (Bar and

display vanish).

2. Zone variation change is not done.

1. Drive the vehicle and turn at an angle of 90

°

.

2. Perform the zone variation change.

Displays wrong tem-
perature when ambient
temperature is between

−

40

°

C (

−

40

°

F) and

55

°

C (130

°

F)

1. Check operation.

2. Ambient sensor 2 circuit.

3. Ambient sensor 2.

4. Auto anti-dazzling inside mirror.

1. Perform preliminary check shown above.

2. Check harness for open or short between ambient sensor 2 and

auto anti-dazzling inside mirror.

3. Replace ambient sensor 2.

4. Replace auto anti-dazzling inside mirror.

Displays SC or OC

1. Ambient sensor 2 circuit.

2. Ambient sensor 2.

3. Auto anti-dazzling inside mirror.

1. Check harness for open or short between ambient sensor 2 and

auto anti-dazzling inside mirror.

2. Replace ambient sensor 2.

3. Replace auto anti-dazzling inside mirror.

COMPASS AND THERMOMETER

DI-31

C

D

E

F

G

H

I

J

L

M

A

B

DI

2006 Pathfinder

Calibration Procedure for Compass

EKS00FYL

The difference between magnetic North and geographical North can sometimes be great enough to cause
false compass readings. In order for the compass to operate accurately in a particular zone, it must be cali-
brated using the following procedure.

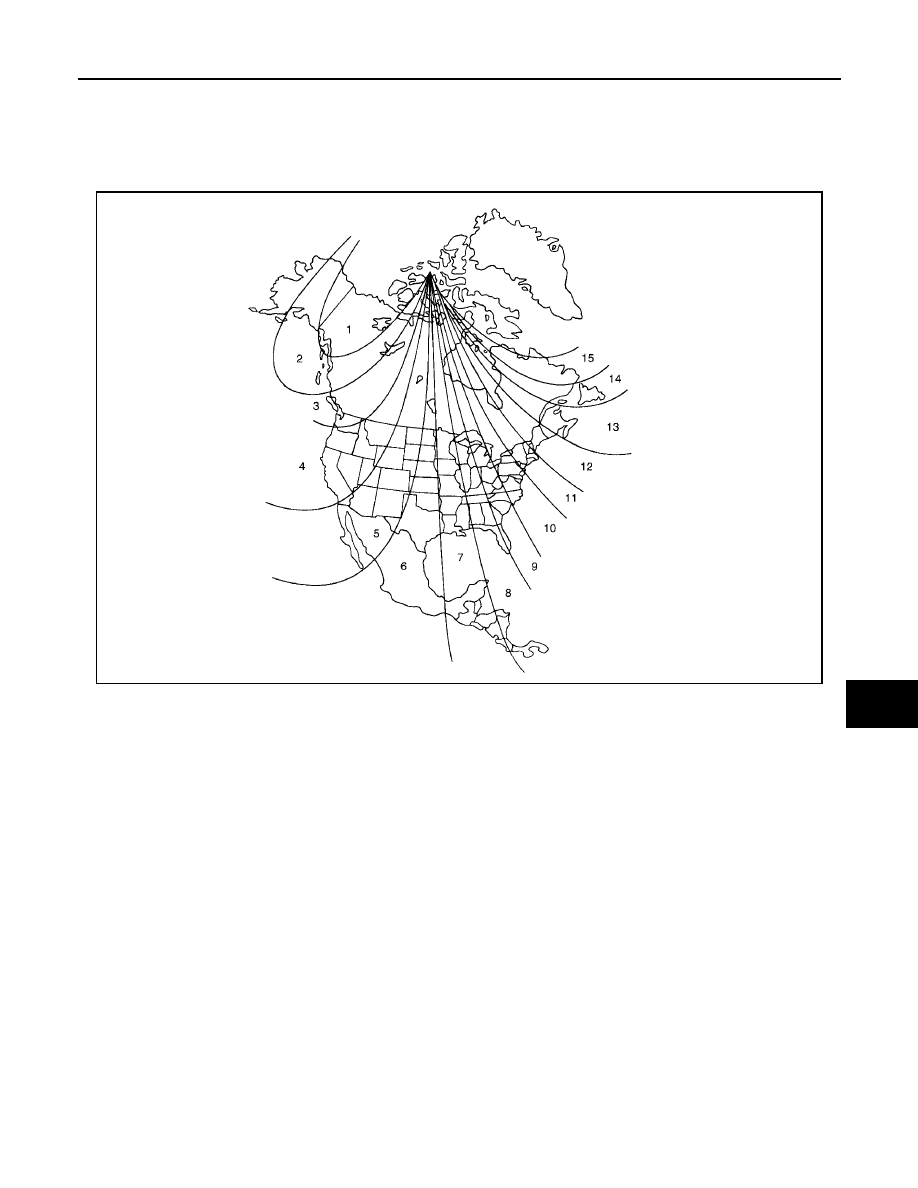

Zone Variation Chart

1.

Determine your location on the zone map.

2.

Turn the ignition switch to the ON position.

3.

Press and hold the (N) switch for about 8 seconds (with HomeLink universal transceiver) or the mode
switch for about 11 seconds (without HomeLink universal transceiver). The current zone number will
appear in the display.

4.

Press the mode or (N) switch repeatedly until the desired number appears in the display.

Once the desired zone number is displayed, stop pressing the mode or (N) switch and the display will show a
compass direction after a few seconds.

NOTE:
Use zone number 5 for Hawaii.

CORRECTION FUNCTIONS OF COMPASS

The direction display is equipped with automatic correction function.
If the direction is not shown correctly, carry out initial correction.

WKIA4148E

DI-32

COMPASS AND THERMOMETER

2006 Pathfinder

INITIAL CORRECTION PROCEDURE FOR COMPASS

1.

Pushing the (N) switch for about 10 seconds (with HomeLink
universal transceiver) or the mode switch for about 13 seconds
(without HomeLink universal transceiver) will enter the initial cor-
rection mode. The “CAL” icon will illuminate.

2.

Turn the vehicle slowly in an open, safe place. The compass will
be calibrated once it has tracked 3 complete circles.

NOTE:
In places where the terrestrial magnetism is extremely disturbed, the
initial correction may start automatically.

WKIA4889E
