Tighten the bolts to specification.

6.

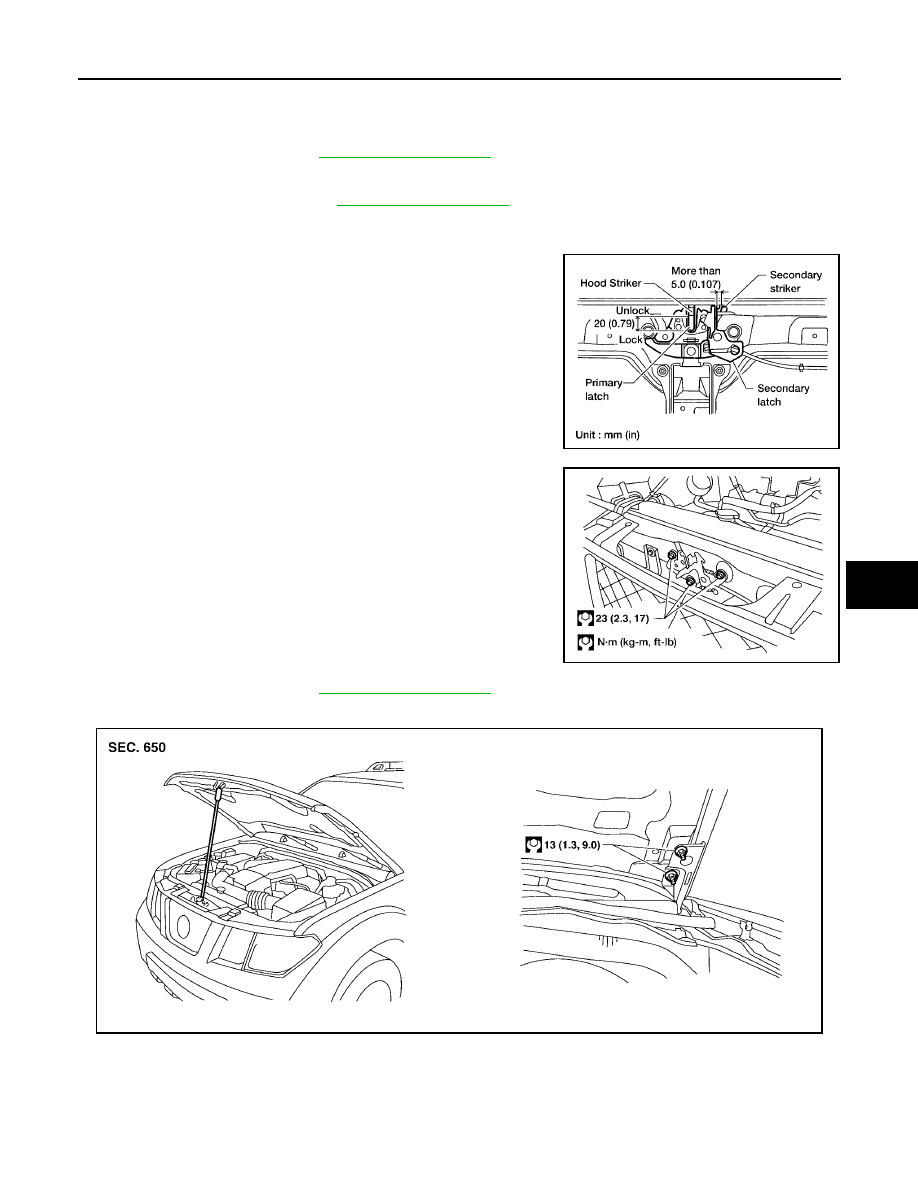

Adjust the surface height of the hood according to the fitting standard dimension by rotating right and left
rubber bumpers.

7.

Install the front grille. Refer to

EI-16, "FRONT GRILLE"

 .

HOOD LOCK ADJUSTMENT

1.

Remove the front grille. Refer to

EI-16, "FRONT GRILLE"

 .

2.

Move the hood lock to the left or right so that striker center is vertically aligned with hood lock center
(when viewed from vehicle front).

3.

Make sure the secondary latch is properly engaged with the sec-
ondary striker with hood's own weight by dropping it from
approx. 200 mm (7.87 in) height or by pressing it lightly approx.
3 kg (29 N, 7lb).

CAUTION:

Do not drop the hood from 300 mm (11.81 in) height or
higher.

4.

After adjusting hood lock, tighten the lock bolts to the specified
torque.

5.

Install the front grille. Refer to

EI-16, "FRONT GRILLE"

 .

Removal and Installation of Hood Assembly

EIS007OB

1.

Support the hood striker with suitable tool to prevent it from falling.

2.

Remove the hinge nuts from the hood to remove the hood assembly.

CAUTION:

Operate with two workers, because of its heavy weight.
Installation is in the reverse order of removal.

LIIA1696E

LIIA1701E

WIIA1055E

BL-14

HOOD

2006 Pathfinder

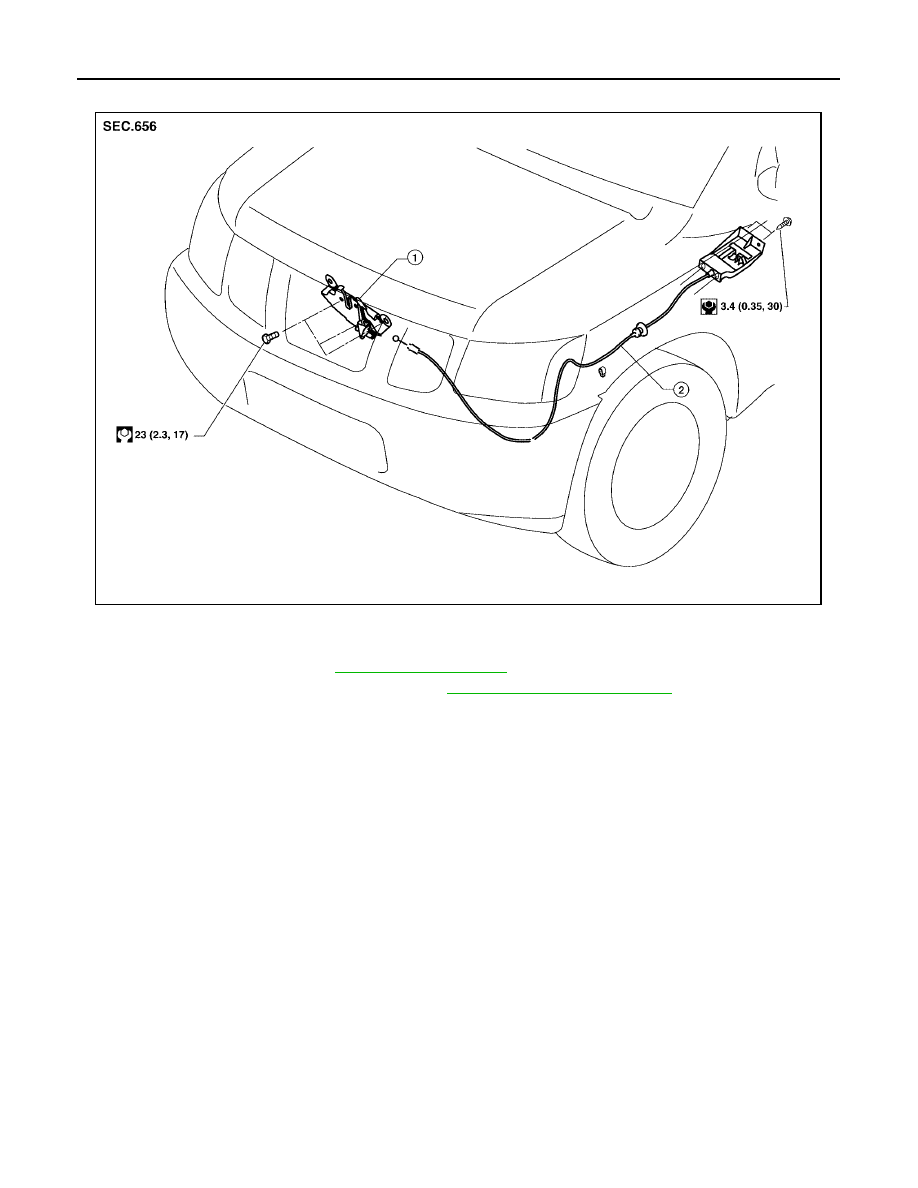

Removal and Installation of Hood Lock Control

EIS007OC

REMOVAL

1.

Remove the front grille. Refer to

EI-16, "FRONT GRILLE"

 .

2.

Remove the front fender protector (LH). Refer to

EI-20, "FENDER PROTECTOR"

 .

3.

Disconnect the hood lock cable from the hood lock, and unclip it from the radiator core support upper and
hoodledge.

4.

Remove the bolts, and the hood release handle.

5.

Separate the grommet from the lower dash panel. Pull the hood lock cable out through the passenger
compartment.

CAUTION:

While pulling, be careful not to damage the outside of the hood lock cable.

INSTALLATION

1.

Pull the hood lock cable through the lower dash panel hole into the engine room.

1.

Hood lock assembly

2.

Hood lock cable

WIIA0775E

HOOD

BL-15

C

D

E

F

G

H

J

K

L

M

A

B

BL

2006 Pathfinder

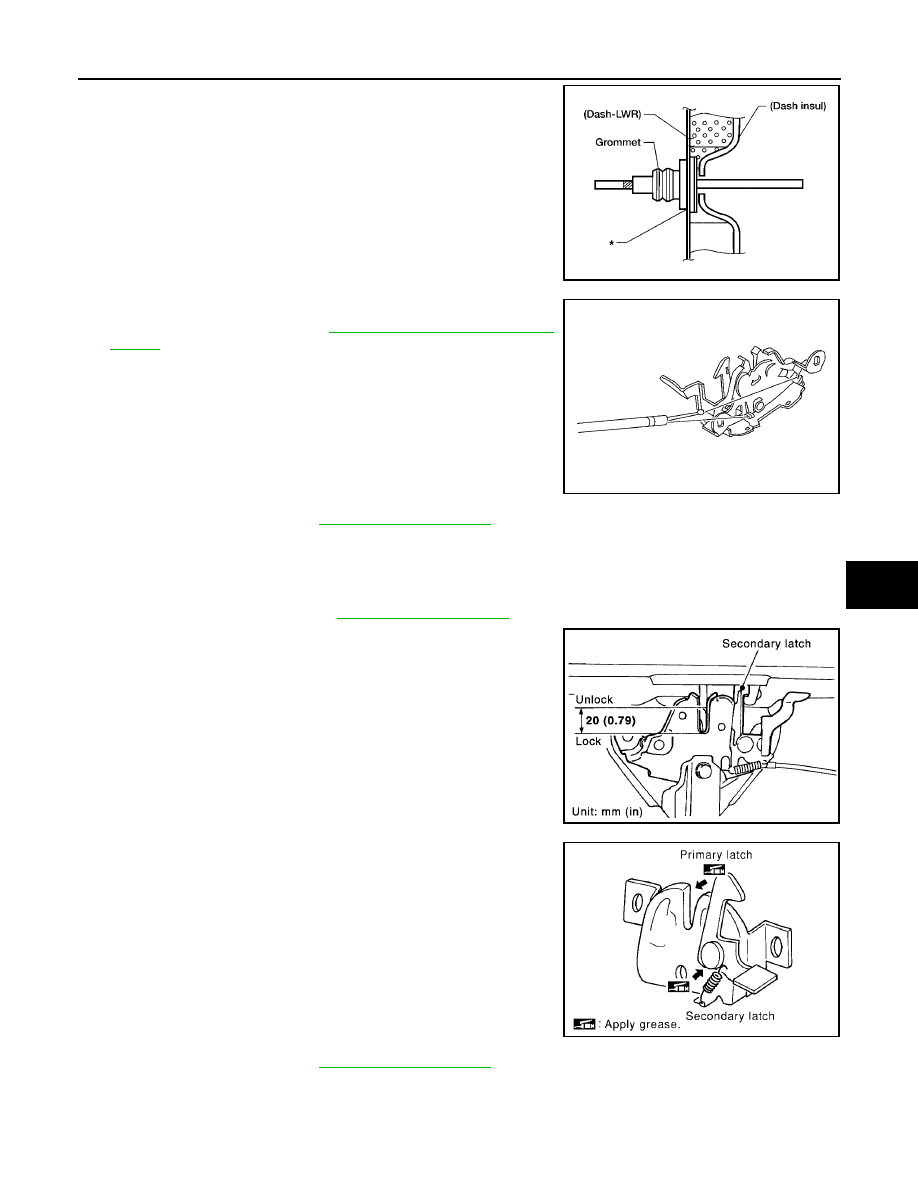

Be careful not to bend the cable too much, keep the radius
100mm (3.94 in) or more.

2.

Make sure the cable is not offset from the grommet, and push
the grommet into the lower dash panel hole securely.

3.

Apply sealant around the grommet at * mark.

4.

Install the cable securely to the lock.

5.

Adjust the hood lock. Refer to

BL-13, "HOOD LOCK ADJUST-

MENT"

 .

6.

Install the front grille. Refer to

EI-16, "FRONT GRILLE"

 .

Hood Lock Control Inspection

EIS007OD

CAUTION:

If the hood lock cable is bent or deformed, replace it.
1.

Remove the front grille. Refer to

EI-16, "FRONT GRILLE"

 .

2.

Make sure the secondary latch is properly engaged with the sec-
ondary striker with hood's own weight by dropping it from
approx. 200 mm (7.87 in) height.

3.

While operating the hood opener, carefully make sure the front
end of the hood is raised by approx. 20 mm (0.79 in). Also make
sure the hood opener returns to the original position.

4.

Check the hood lock lubrication condition. If necessary, apply
“body grease” to the points shown.

5.

Install the front grille. Refer to

EI-16, "FRONT GRILLE"

 .

LIIA1698E

LIIA1699E

PIIA1086E

PIIA0176E

BL-16

POWER DOOR LOCK SYSTEM

2006 Pathfinder

POWER DOOR LOCK SYSTEM

PFP:24814

Component Parts and Harness Connector Location

EIS007OE

System Description

EIS007OF

Power is supplied at all times

●

through 50A fusible link (letter g,  located in the fuse and fusible link box)

●

to BCM (body control module) terminal 70 and

●

through 10A fuse (No. 25, located in the fuse and fusible link box)

●

to key switch terminal 2

●

through 10A fuse [No. 18, located in the fuse block (J/B)]

●

to BCM terminal 57.

Ground is supplied to terminal 67 of BCM through body grounds M57, M61 and M79.

INPUT

With the key in the ignition key cylinder, power is supplied

●

through key switch terminal 1

●

to BCM terminal 37.

With front door LH open, ground is supplied

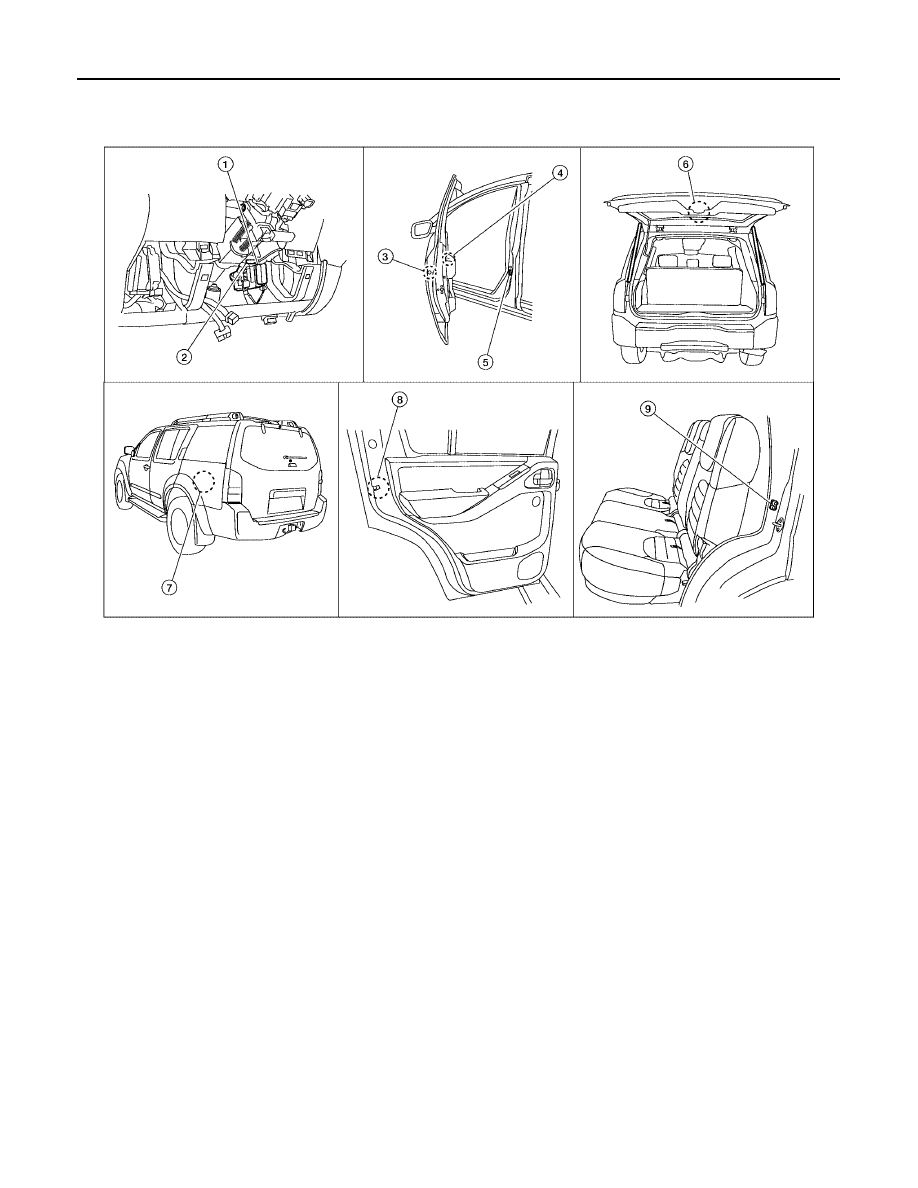

LIIA2411E

1.

BCM M18, M19, M20
(view with instrument lower panel LH
removed)

2.

Key switch M27

3.

Front door lock assembly LH (key cyl-
inder switch) D14
Front door lock actuator RH D114

4.

Main power window and door lock/
unlock switch D7
Power window and door lock/unlock
switch RH D105

5.

Front door switch
LH B8
RH B108

6.

Back door switch D502
Back door lock actuator D508

7.

Fuel lid door lock actuator B79

8.

Rear door lock actuator
LH D205
RH D305

9.

Rear door switch
LH B18
RH B116

POWER DOOR LOCK SYSTEM

BL-17

C

D

E

F

G

H

J

K

L

M

A

B

BL

2006 Pathfinder

●

to BCM terminal 47

●

through front door switch LH terminal 2

●

through front door switch LH case ground.

With front door RH open, ground is supplied

●

to BCM terminal 12

●

through front door switch RH terminal 2

●

through front door switch RH case ground.

With rear door LH open, ground is supplied

●

to BCM terminal 48

●

through rear door switch LH terminal 2

●

through rear door switch LH case ground.

With rear door RH open, ground is supplied

●

to BCM terminal 13

●

through rear door switch RH terminal 2

●

through rear door switch RH case ground.

With back door open, ground is supplied

●

to BCM terminal 43

●

through back door switch terminal 3

●

through back door switch terminal 1

●

through body grounds D406 and D504.

With the key inserted in the key cylinder LH and turned to LOCK, ground is supplied

●

to BCM terminal 8

●

through front door lock assembly LH (key cylinder switch) terminal 5

●

through front door lock assembly LH (key cylinder switch) terminal 4

●

through body grounds M57, M61 and M79.

With the key inserted in the key cylinder LH and turned to UNLOCK, ground is supplied

●

to BCM terminal 7

●

through front door lock assembly LH (key cylinder switch) terminal 3

●

through front door key cylinder switch LH terminal 4

●

through body grounds M57, M61 and M79.

With the main power window and door lock/unlock switch pressed to LOCK, ground is supplied

●

to BCM terminal 45

●

through main power window and door lock/unlock switch terminal 10

●

through main power window and door lock/unlock switch terminal 14

●

through body grounds M57, M61 and M79.

With the power window and door lock/unlock switch RH pressed to LOCK, ground is supplied

●

to BCM terminal 45

●

through power window and door lock/unlock switch RH terminal 1

●

through power window and door lock/unlock switch RH terminal 3

●

through body grounds M57, M61 and M79.

With the main power window and door lock/unlock switch pressed to UNLOCK, ground is supplied

●

to BCM terminal 46

●

through main power window and door lock/unlock switch terminal 11

●

through main power window and door lock/unlock switch terminal 14

●

through body grounds M57, M61 and M79.

With the power window and door lock/unlock switch RH pressed to UNLOCK, ground is supplied

●

to BCM terminal 46

●

through power window and door lock/unlock switch RH terminal 2

●

through power window and door lock/unlock switch RH terminal 3

BL-18

POWER DOOR LOCK SYSTEM

2006 Pathfinder

●

through body grounds M57, M61 and M79.

OUTPUT
Unlock

Ground is supplied

●

to front door lock assembly LH (actuator) terminal 1, front door lock actuator RH terminal 2, rear door lock
actuator LH and RH terminal 2, back door lock actuator terminal 4 and fuel lid door lock actuator terminal
1

●

through BCM terminal 65.

FRONT DOOR LH AND FUEL LID
Power is supplied

●

to front door lock assembly LH (actuator) terminal 2 and

●

fuel lid door lock actuator terminal 2

●

through BCM terminal 59.

FRONT DOOR RH
Power is supplied

●

to front door lock actuator RH terminal 1

●

through BCM terminal 66.

REAR DOOR LH AND RH
Power is supplied

●

to rear door lock actuator LH and RH terminal 1

●

through BCM terminal 66.

BACK DOOR
Power is supplied

●

to back door lock actuator terminal 2

●

through BCM terminal 66.

With power and ground applied as described, the doors and fuel lid are unlocked.

Lock

Ground is supplied

●

to front door lock assembly LH (actuator) and fuel lid door lock actuator terminal 2

●

through BCM terminal 59 and

●

to front door lock actuator RH terminal 1, rear door lock actuator LH and RH terminal 1 and back door lock
actuator terminal 2

●

through BCM terminal 66.

Power is supplied

●

to front door lock assembly LH (actuator) terminal 1

●

fuel lid door lock actuator terminal 1

●

front door lock actuator RH terminal 2

●

rear door lock actuator LH and RH terminal 2

●

back door lock actuator terminal 4

●

through BCM terminal 65.

With power and ground applied as described, the doors and fuel lid are locked.

OPERATION

●

The main power window and door lock/unlock switch on front door LH trim and door lock/unlock switch
RH on front door RH trim can lock and unlock all doors.

●

With the key inserted in the front door key cylinder LH, turning it to LOCK locks all doors; turning it to
UNLOCK once unlocks the front door LH and fuel lid; turning it to UNLOCK again within 5 seconds of the
first unlock operation unlocks all other doors [signal from door key cylinder switch (part of front door lock
assembly LH)].

POWER DOOR LOCK SYSTEM

BL-19

C

D

E

F

G

H

J

K

L

M

A

B

BL

2006 Pathfinder

Key Reminder

When performing a door locking operation using either the main power window and door lock/unlock switch or
the power window and door lock/unlock switch RH, all the doors will lock and then will immediately unlock if

●

the key switch is in INSERTED position (key is in ignition key cylinder) and

●

the ignition switch is in the OFF position and

●

any door is open.

BL-20

POWER DOOR LOCK SYSTEM

2006 Pathfinder

Schematic

EIS007OG

WIWA1627E
