Nissan Pathfinder (2005 year). Manual - part 322

CAN SYSTEM (TYPE 8)

LAN-275

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

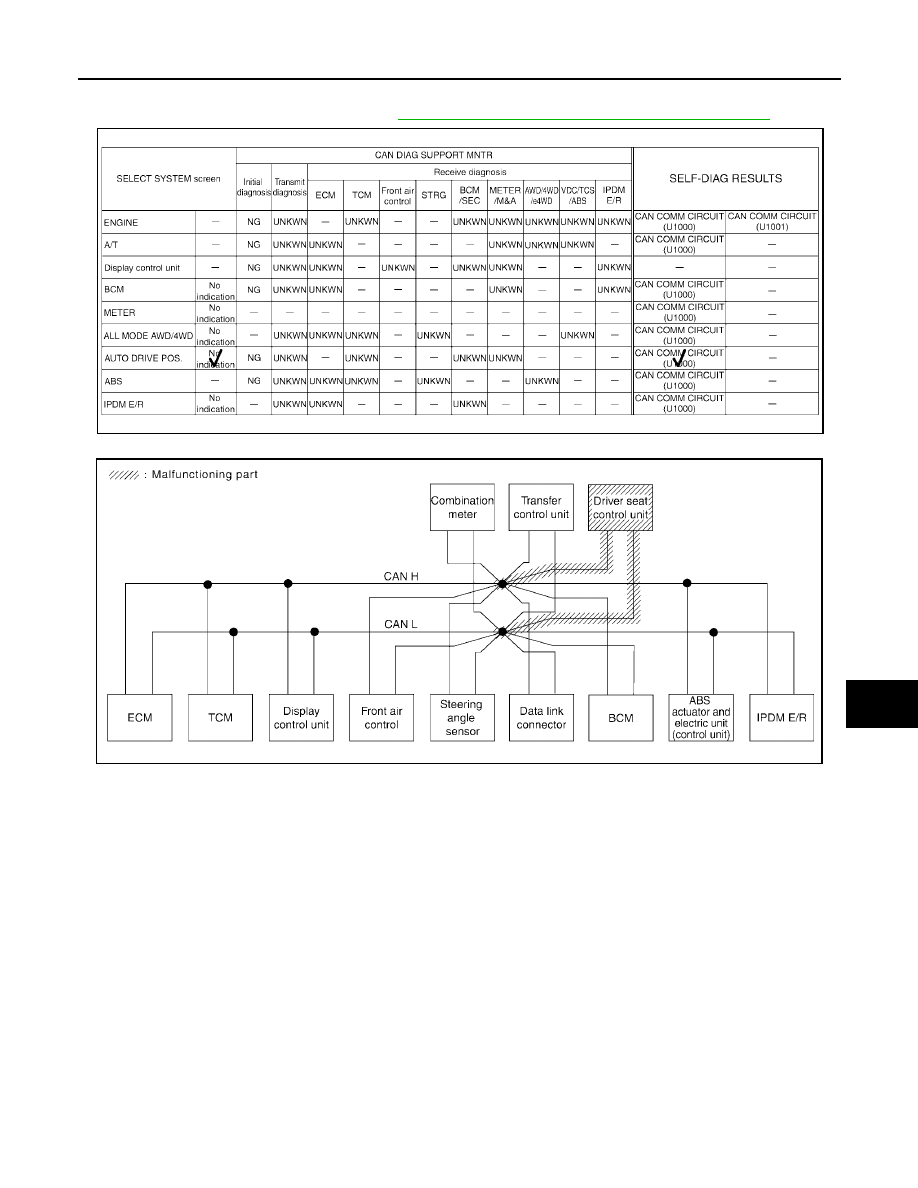

Case 13

Check driver seat control unit circuit. Refer to

LAN-285, "Driver Seat Control Unit Circuit Inspection"

.

SKIB2655E

SKIB2673E

LAN-276

[CAN]

CAN SYSTEM (TYPE 8)

2005 Pathfinder

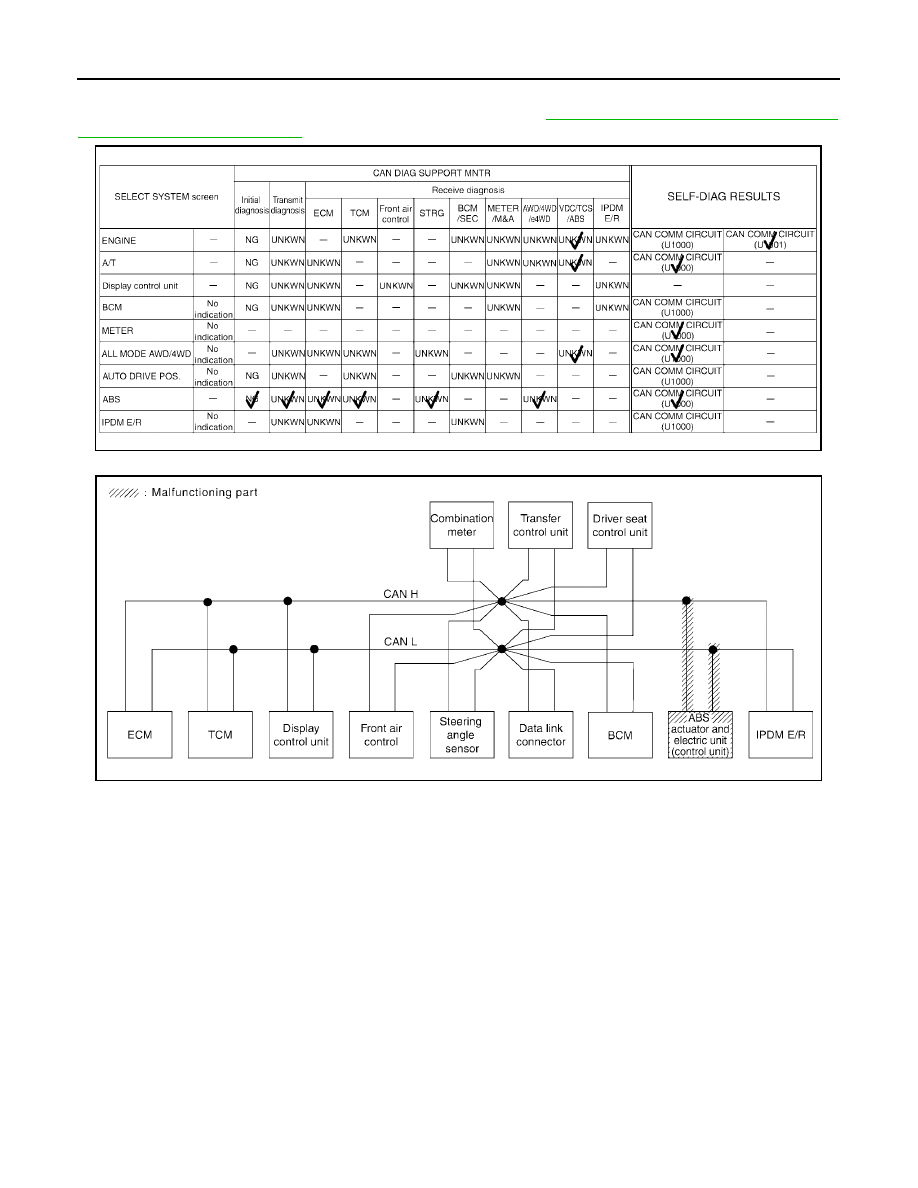

Case 14

Check ABS actuator and electric unit (control unit) circuit. Refer to

LAN-286, "ABS Actuator and Electric Unit

(Control Unit) Circuit Inspection"

.

SKIB2656E

SKIB2674E

CAN SYSTEM (TYPE 8)

LAN-277

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

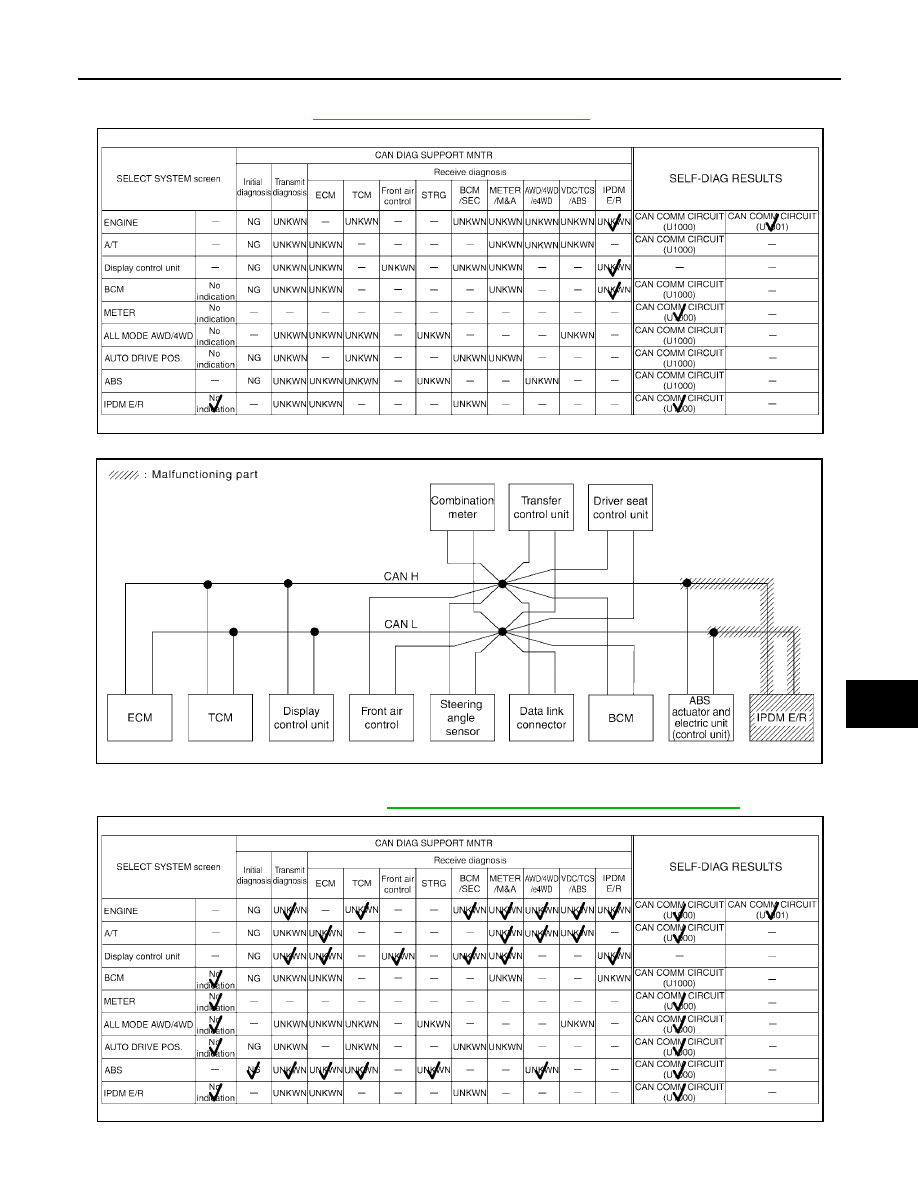

Case 15

Check IPDM E/R circuit. Refer to

LAN-286, "IPDM E/R Circuit Inspection"

.

Case 16

Check CAN communication circuit. Refer to

LAN-287, "CAN Communication Circuit Inspection"

.

SKIB2657E

SKIB2675E

SKIB2658E

LAN-278

[CAN]

CAN SYSTEM (TYPE 8)

2005 Pathfinder

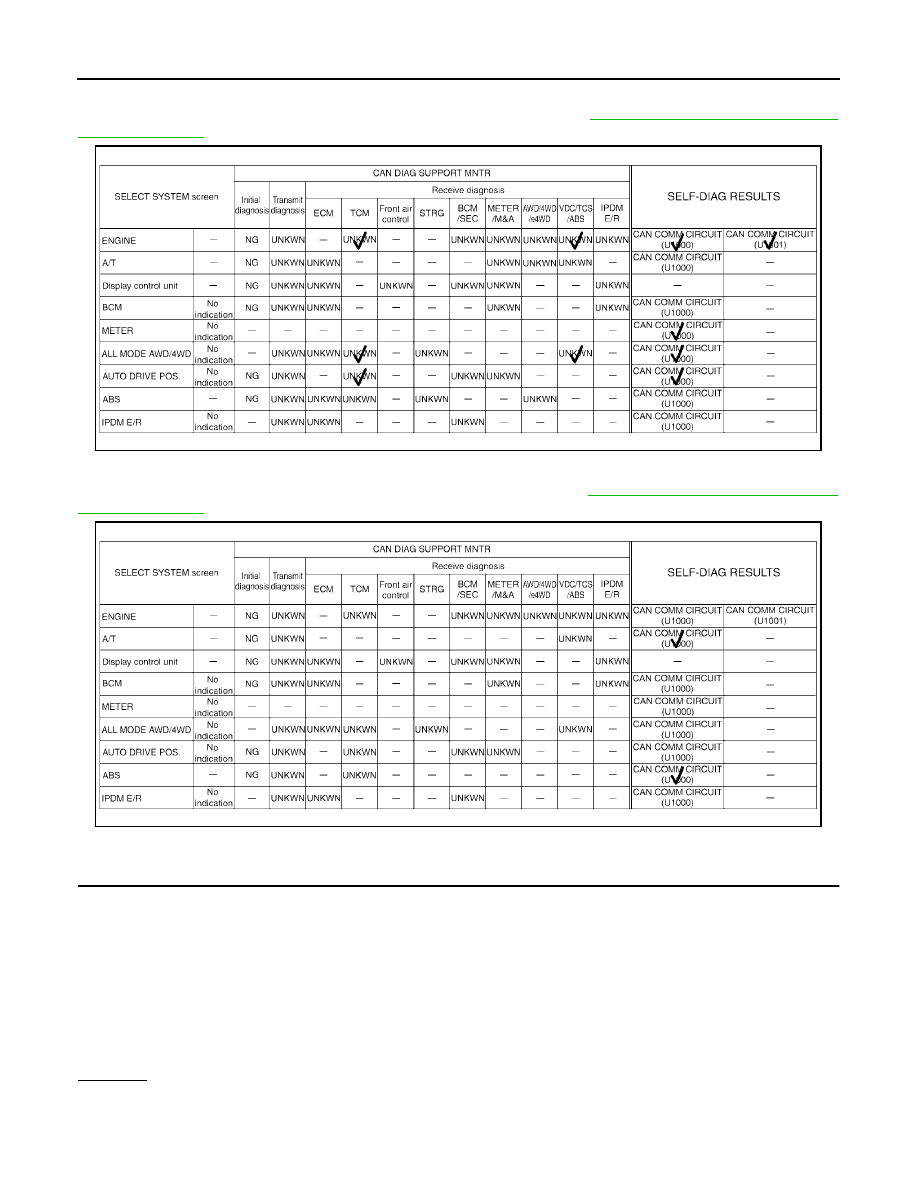

Case 17

Check IPDM E/R ignition relay circuit continuously sticks “OFF”. Refer to

LAN-294, "IPDM E/R Ignition Relay

Circuit Inspection"

.

Case 18

Check IPDM E/R ignition relay circuit continuously sticks “ON”. Refer to

LAN-294, "IPDM E/R Ignition Relay

Circuit Inspection"

.

Inspection Between TCM and Display Control Unit Circuit

UKS003BB

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the battery cable from the negative terminal.

3.

Check following terminals and connectors for damage, bend and loose connection (connector side and
harness side).

–

Harness connector F14

–

Harness connector E5

–

Harness connector E152

–

Harness connector M31

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

SKIB2659E

SKIB2660E

CAN SYSTEM (TYPE 8)

LAN-279

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

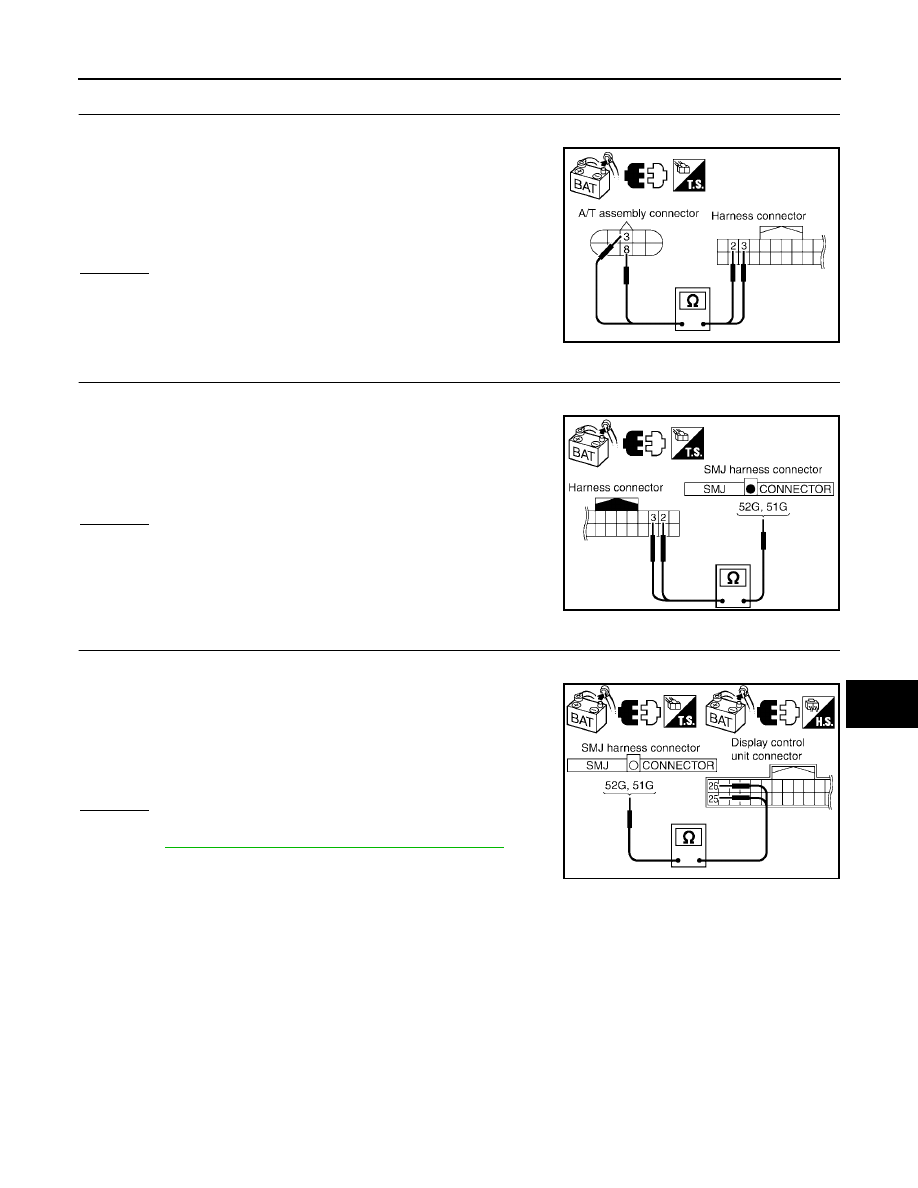

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect A/T assembly connector and harness connector F14.

2.

Check continuity between A/T assembly harness connector F9
terminals 3 (L), 8 (P) and harness connector F14 terminals 2 (L),
3 (P).

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness.

3.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect harness connector E152.

2.

Check continuity between harness connector E5 terminals 2 (L),
3 (P) and harness connector E152 terminals 52G (L), 51G (P).

OK or NG

OK

>> GO TO 4.

NG

>> Repair harness.

4.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect display control unit connector.

2.

Check continuity between harness connector M31 terminals
52G (L), 51G (P) and display control unit harness connector
M95 terminals 25 (L), 26 (P).

OK or NG

OK

>> Connect all the connectors and diagnose again. Refer to

LAN-6, "TROUBLE DIAGNOSES WORK FLOW"

.

NG

>> Repair harness.

3 (L) – 2 (L)

: Continuity should exist.

8 (P) – 3 (P)

: Continuity should exist.

SKIB2808E

2 (L) – 52G (L)

: Continuity should exist.

3 (P) – 51G (P)

: Continuity should exist.

SKIB2809E

52G (L) – 25 (L)

: Continuity should exist.

51G (P) – 26 (P)

: Continuity should exist.

SKIB2810E

LAN-280

[CAN]

CAN SYSTEM (TYPE 8)

2005 Pathfinder

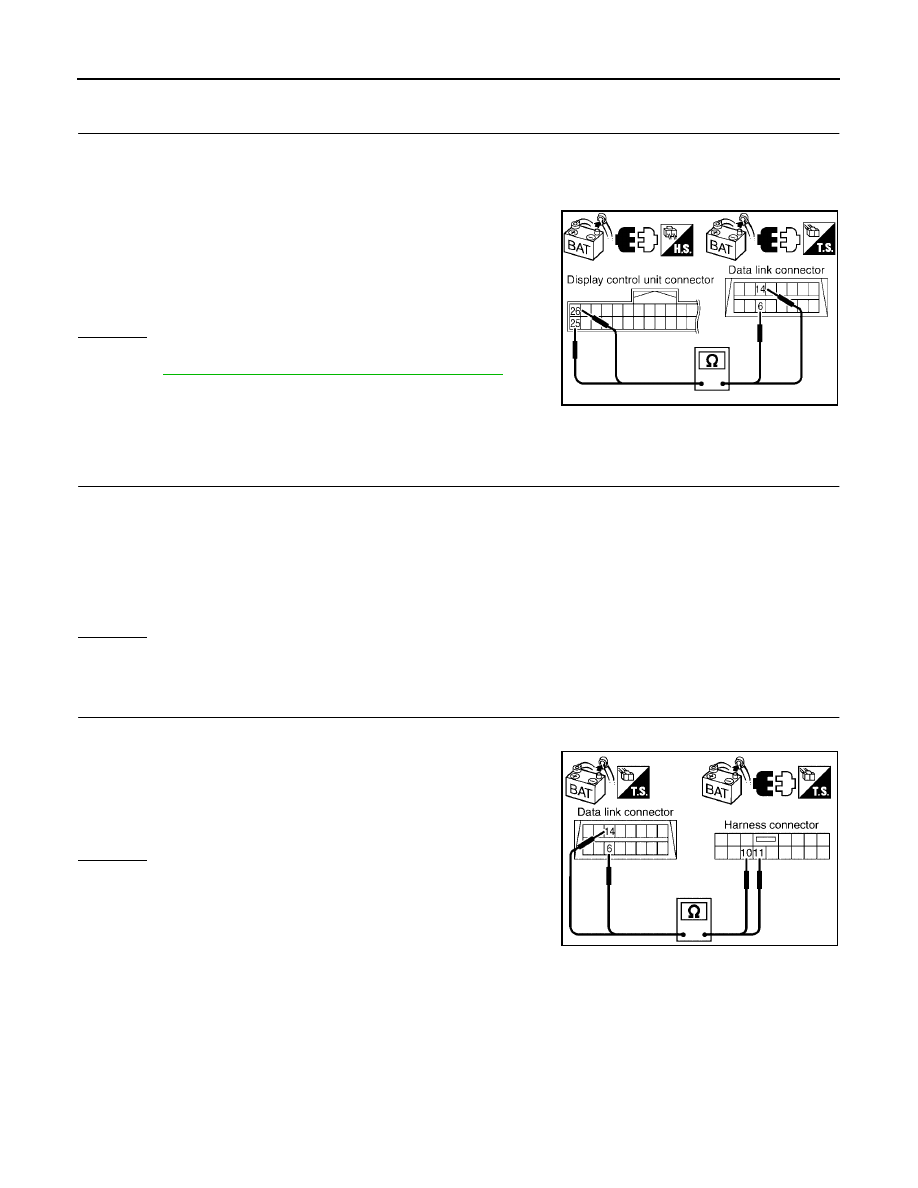

Inspection Between Display Control Unit and Data Link Connector Circuit

UKS003BC

1.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect the battery cable from the negative terminal.

3.

Disconnect ECM connector and display control unit connector.

4.

Check continuity between display control unit harness connector
M95 terminals 25 (L), 26 (P) and data link connector M22 termi-
nals 6 (L), 14 (P).

OK or NG

OK

>> Connect all the connectors and diagnose again. Refer to

LAN-6, "TROUBLE DIAGNOSES WORK FLOW"

.

NG

>> Repair harness.

Inspection Between Data Link Connector and ABS Actuator and Electric Unit
(Control Unit) Circuit

UKS003BD

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the battery cable from the negative terminal.

3.

Check following terminals and connectors for damage, bend and loose connection (connector side and
harness side).

–

Harness connector M91

–

Harness connector E26

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect harness connector M91.

2.

Check continuity between data link connector M22 terminals 6
(L), 14 (P) and harness connector M91 terminals 11 (L), 10 (P).

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness.

25 (L) – 6 (L)

: Continuity should exist.

26 (P) – 14 (P)

: Continuity should exist.

SKIB2811E

6 (L) – 11 (L)

: Continuity should exist.

14 (P) – 10 (P)

: Continuity should exist.

SKIB2812E

CAN SYSTEM (TYPE 8)

LAN-281

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

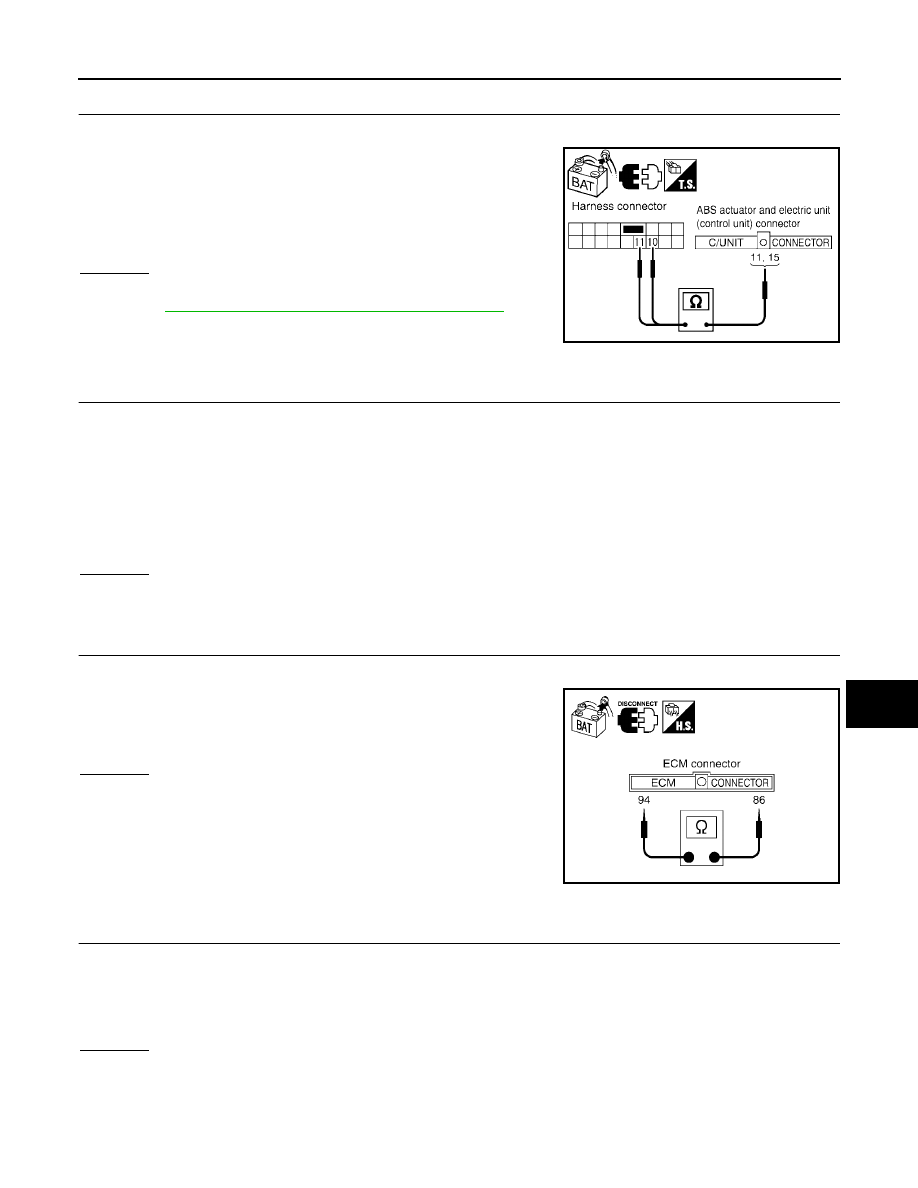

3.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect ABS actuator and electric unit (control unit) connector.

2.

Check continuity between harness connector E26 terminals 11
(L), 10 (P) and ABS actuator and electric unit (control unit) har-
ness connector E125 terminals 11 (L), 15 (P).

OK or NG

OK

>> Connect all the connectors and diagnose again. Refer to

LAN-6, "TROUBLE DIAGNOSES WORK FLOW"

.

NG

>> Repair harness.

ECM Circuit Inspection

UKS003BE

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the battery cable from the negative terminal.

3.

Check following terminals and connectors for damage, bend and loose connection (control module side
and harness side).

–

ECM connector

–

Harness connector E2

–

Harness connector F32

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect ECM connector.

2.

Check resistance between ECM harness connector E16 termi-
nals 94 (L) and 86 (P).

OK or NG

OK

>> Replace ECM.

NG

>> Repair harness between ECM and A/T assembly.

TCM Circuit Inspection

UKS003BF

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the battery cable from the negative terminal.

3.

Check terminals and connector of A/T assembly for damage, bend and loose connection (control module
side and harness side).

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

11 (L) – 11 (L)

: Continuity should exist.

10 (P) – 15 (P)

: Continuity should exist.

SKIB2813E

94 (L) – 86 (P)

: Approx. 108 – 132

Ω

PKIA9592E

LAN-282

[CAN]

CAN SYSTEM (TYPE 8)

2005 Pathfinder

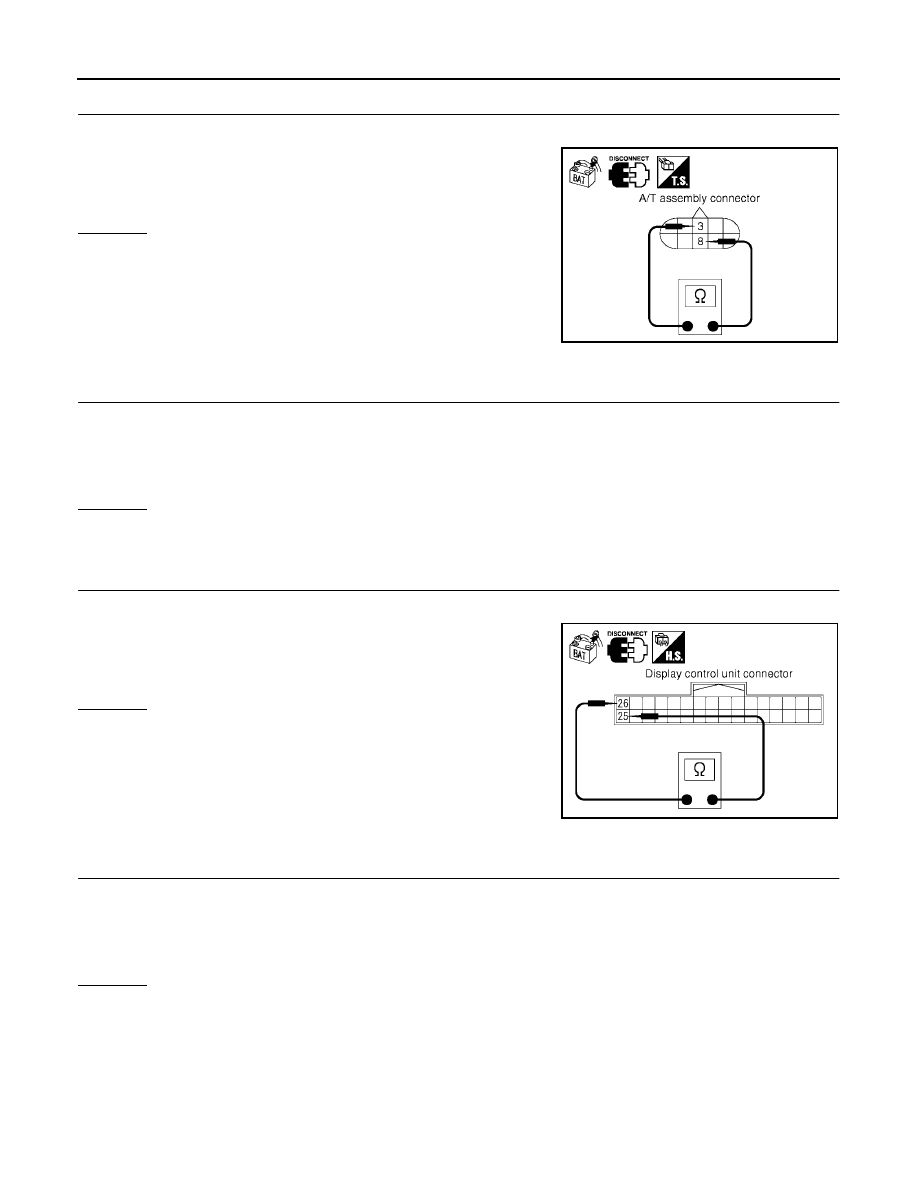

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect A/T assembly connector.

2.

Check resistance between A/T assembly harness connector F9
terminals 3 (L) and 8 (P).

OK or NG

OK

>> Replace control valve with TCM.

NG

>> Repair harness between A/T assembly and harness

connector F14.

Display Control Unit Circuit Inspection

UKS003BG

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the battery cable from the negative terminal.

3.

Check terminals and connector of display control unit for damage, bend and loose connection (control unit
side and harness side).

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect display control unit connector.

2.

Check resistance between display control unit harness connec-
tor M95 terminals 25 (L) and 26 (P).

OK or NG

OK

>> Replace display control unit.

NG

>> Repair harness between display control unit and har-

ness connector M31.

Front Air Control Circuit Inspection

UKS003BH

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the battery cable from the negative terminal.

3.

Check terminals and connector of front air control for damage, bend and loose connection (unit side and
harness side).

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

3 (L) – 8 (P)

: Approx. 54 – 66

Ω

SKIA6866E

25 (L) – 26 (P)

: Approx. 54 – 66

Ω

SKIA6884E
