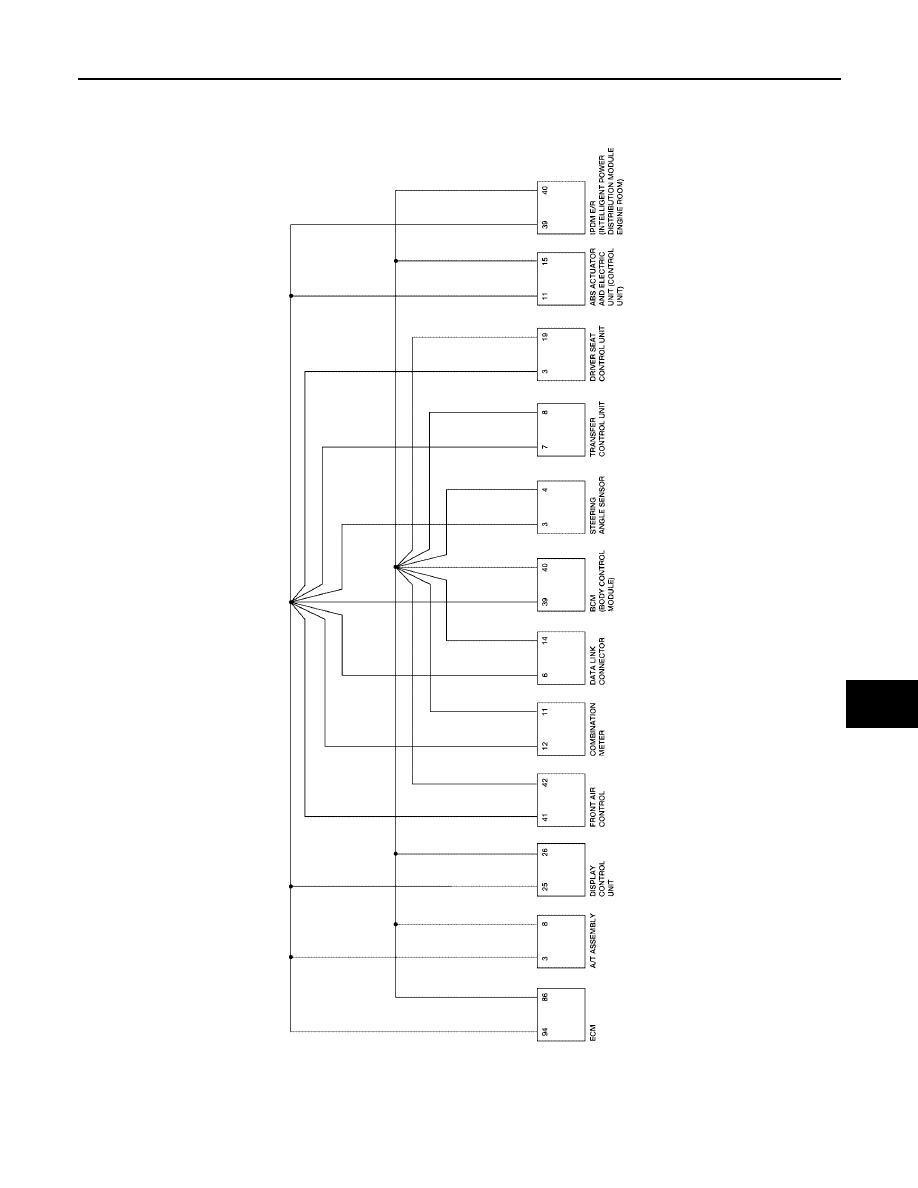

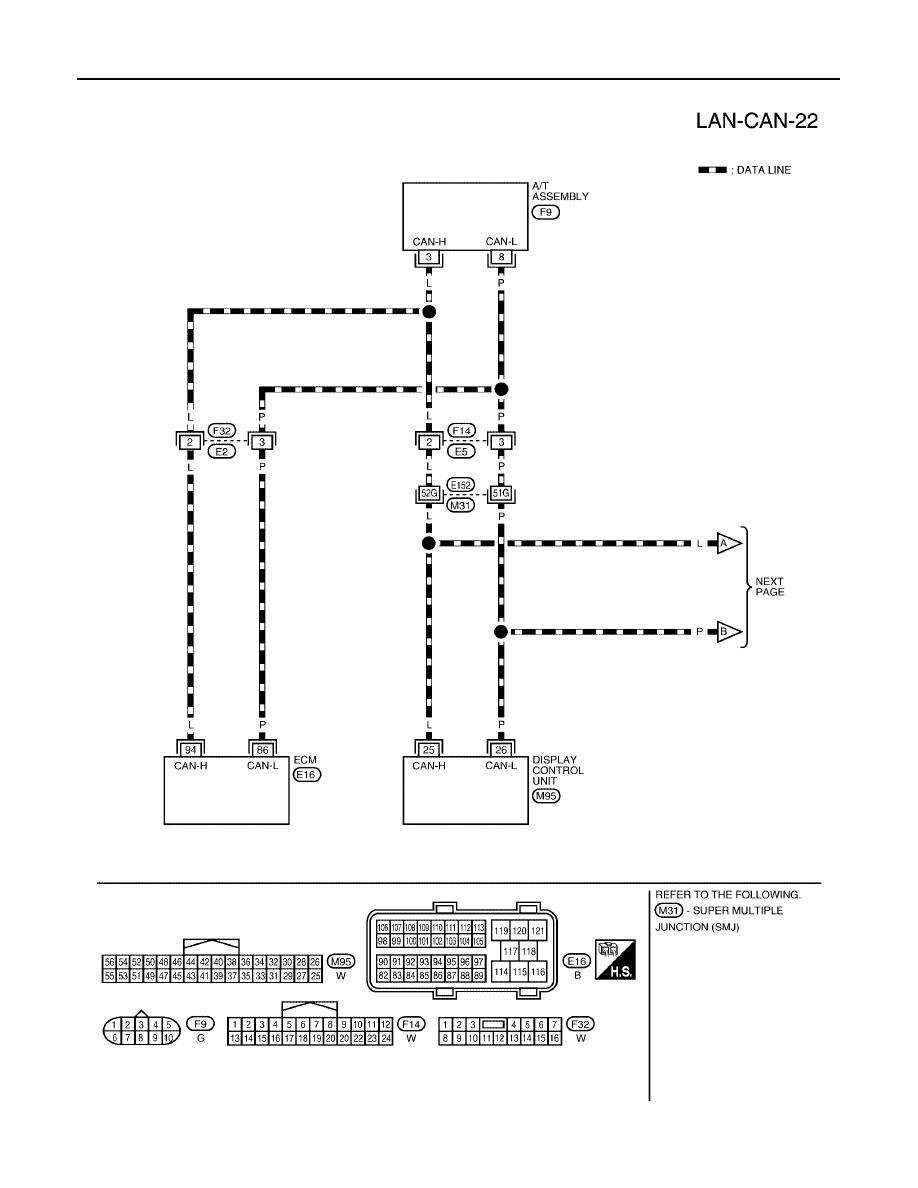

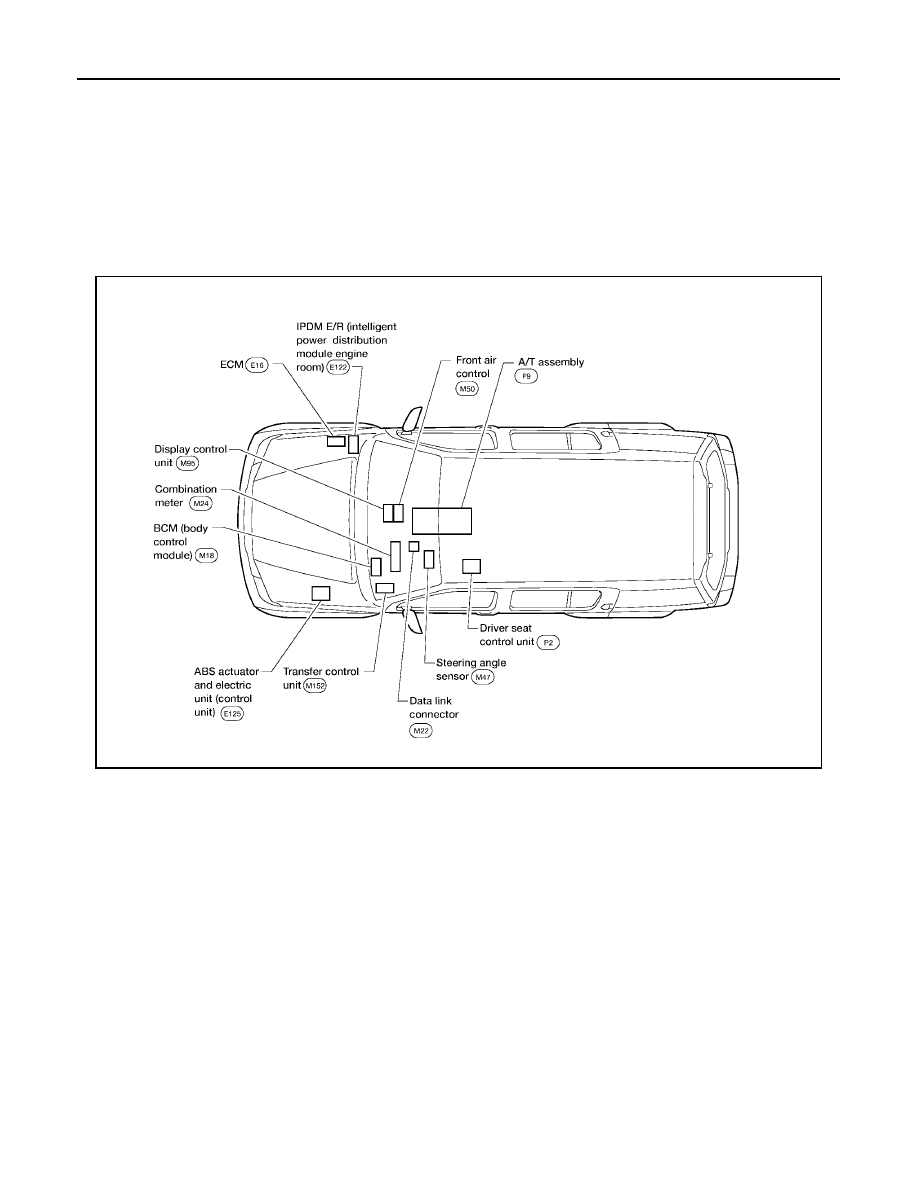

CAN SYSTEM (TYPE 7) LAN-251 [CAN] C D E F G H I J L M A B LAN

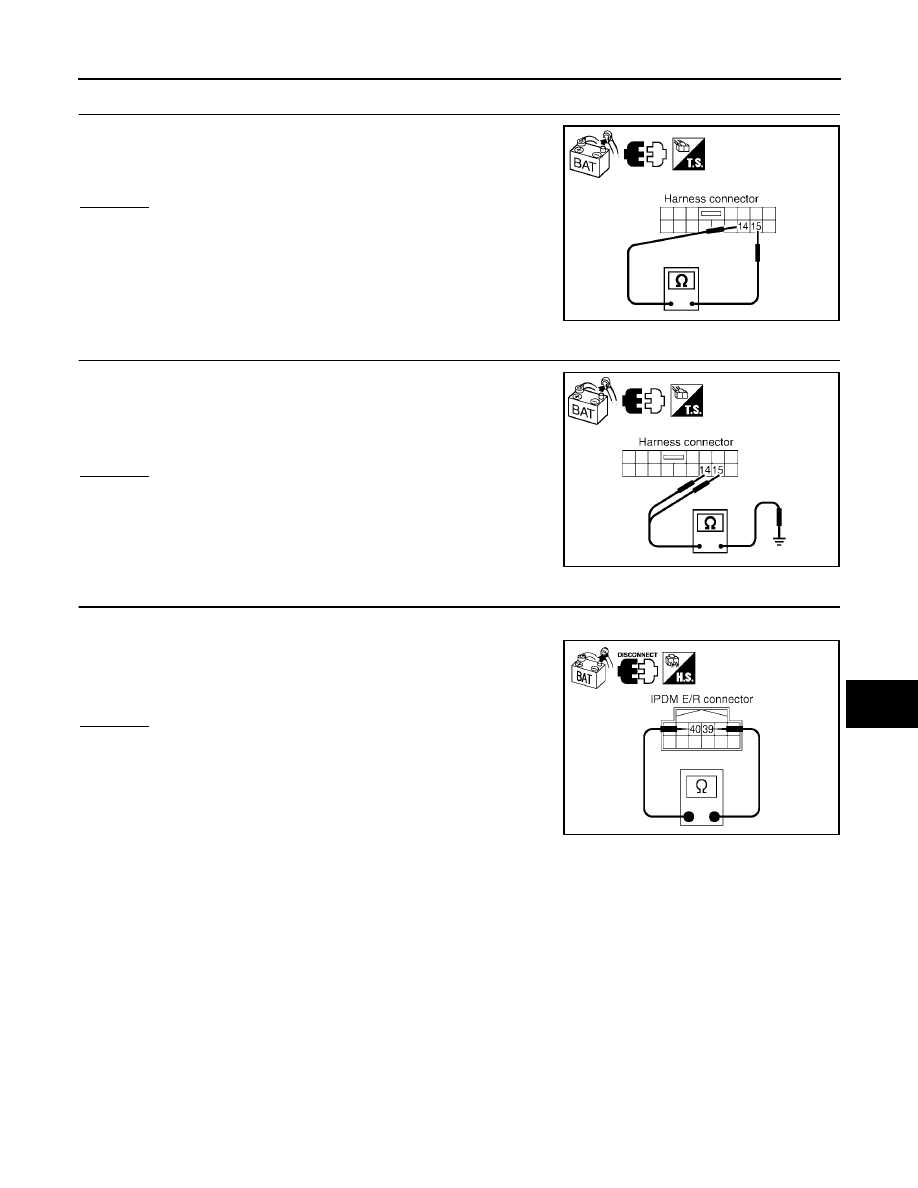

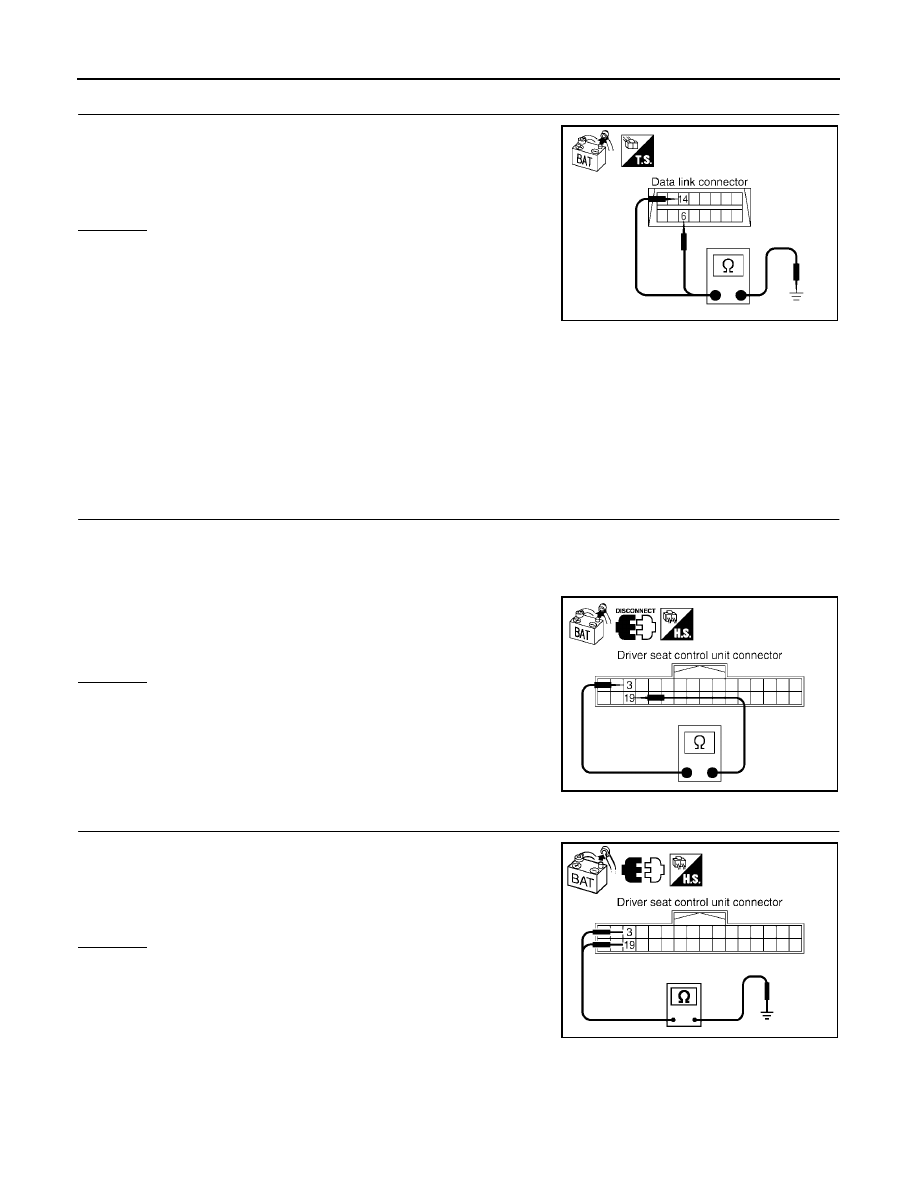

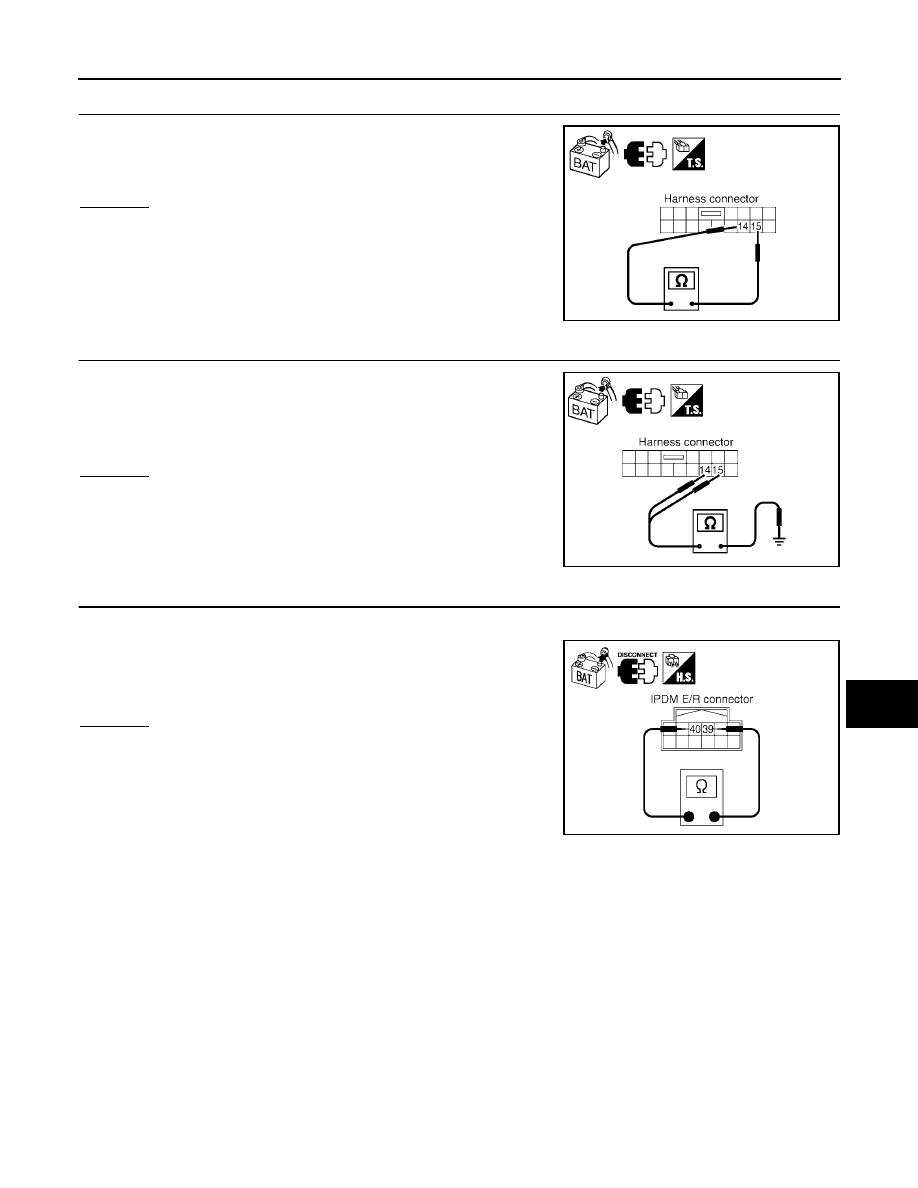

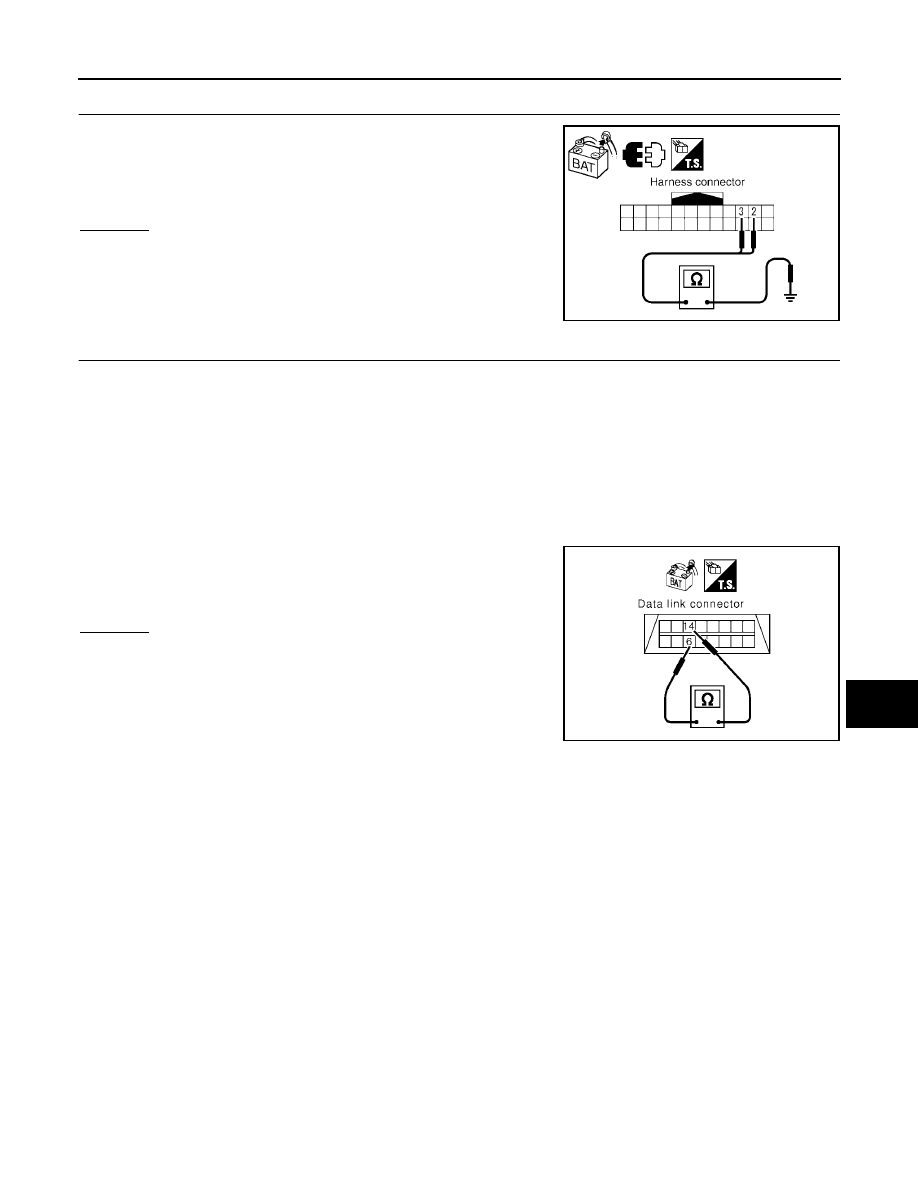

2005 Pathfinder 7. CHECK HARNESS FOR SHORT CIRCUIT Check continuity between harness connector E5 terminals 2 (L), 3 OK or NG OK >> GO TO 8. NG >> Repair harness between harness connector E5 and har- ness connector E152. 8. CHECK HARNESS FOR SHORT CIRCUIT 1. Disconnect following connectors. – Front air control connector – Steering angle sensor connector – BCM connector – Combination meter connector – Transfer control unit connector – Harness connector M40 – Harness connector M91 2. Check continuity between data link connector M22 terminals 6 OK or NG OK >> GO TO 9. NG >> Check the following harnesses. If any harness is dam- aged, repair the harness. ● Harness between data link connector and harness ● Harness between data link connector and front air ● Harness between data link connector and steering angle sensor ● Harness between data link connector and BCM ● Harness between data link connector and combination meter ● Harness between data link connector and transfer control unit ● Harness between data link connector and harness connector M40 ● Harness between data link connector and harness connector M91 2 (L) – Ground : Continuity should not exist. 3 (P) – Ground : Continuity should not exist. SKIB2817E 6 (L) – 14 (P) : Continuity should not exist. SKIA6868E |
