Ниссан Патфайндер (2018 год). Инструкция - часть 10

1 - 31

Безопасность: сиденья, ремни безопасности и подушки безопасности

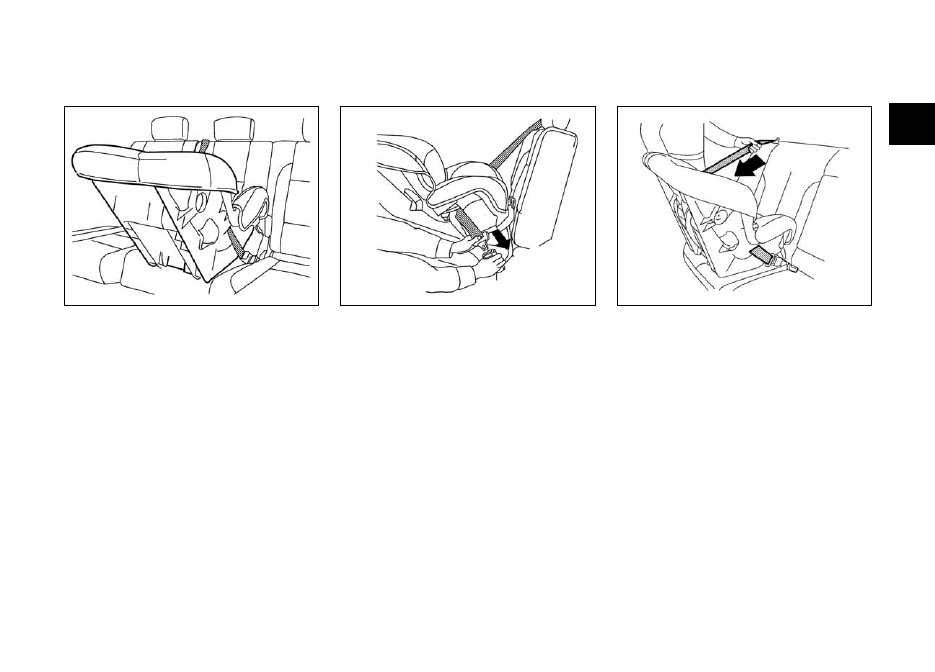

Детская удерживающая система, в которой ребенок располагается
лицом против движения автомобиля (центральное сиденье) – шаг 1

Детская удерживающая система, в которой
ребенок располагается лицом назад

При установке детской удерживающей системы на сиденье
2-го ряда соблюдайте следующую процедуру:

1.  Установите детскую удерживающую систему на сиденье.

При установке и эксплуатации детской удерживающей
системы строго следуйте инструкциям изготовителя си-
стемы.

Детская удерживающая система, в которой ребенок располагается

лицом против движения автомобиля – шаг 2

2.  Пропустите ремень безопасности с запорной скобой че-

рез крепежные элементы детской удерживающей систе-
мы и вставьте скобу в замок ремня до щелчка.

При прокладке ремня безопасности следуйте инструкциям

изготовителя детской удерживающей системы.

Детская удерживающая система, в которой ребенок располагается

лицом против движения автомобиля – шаг 3

3.  Полностью вытяните плечевую ветвь ремня безопасно-

сти. При этом в инерционной катушке активируется ре-
жим блокировки для установки детской удерживающей
системы. Она возвращается в режим экстренной бло-
кировки (ELR), когда ремень безопасности полностью
втянут.

1 - 32

Безопасность: сиденья, ремни безопасности и подушки безопасности

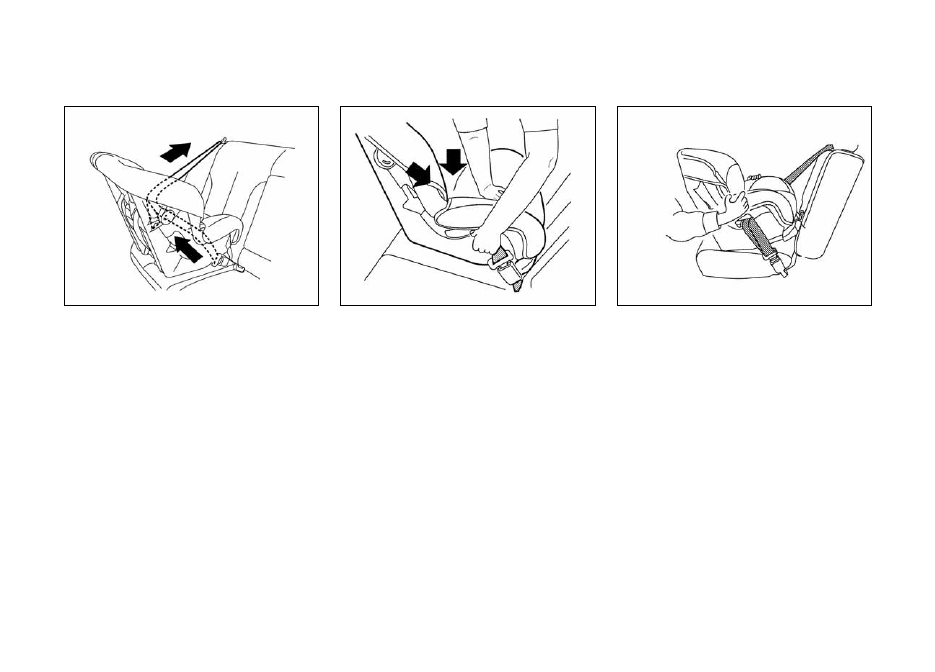

Детская удерживающая система, в которой ребенок располагается

лицом против движения автомобиля – шаг 4

4.  Дайте ремню безопасности втянуться в инерционную

катушку. Потяните плечевую ветвь ремня безопасности,
чтобы выбрать слабину ремня.

Детская удерживающая система, в которой ребенок располагается

лицом против движения автомобиля – шаг 5

5.  Выберите слабину ремня безопасности. Подтягивая ре-

мень безопасности, плотно прижимайте руками детскую
удерживающую систему вниз и назад, для того чтобы
сжать подушку и спинку сиденья.

Детская удерживающая система, в которой ребенок располагается

лицом против движения автомобиля – шаг 6

6.  Прежде чем усадить ребенка в установленную удержи-

вающую систему, необходимо проверить надежность
ее крепления. Покачайте ее из стороны в сторону,
удерживая основание около мест пропускания ремня
безопасности. Детская удерживающая система должна
смещаться не более чем на 25 мм в любую сторону. По-
пытайтесь потянуть систему вперед-назад и проверьте,
насколько хорошо она удерживается на месте ремнем
безопасности. При необходимости подтяните ремень
или установите детскую удерживающую систему на
другое сиденье, затем повторно проверьте надежность
фиксации системы. Возможно, вам необходимо будет
использовать систему другого типа. Не все типы детских
удерживающих систем подходят ко всем моделям авто-
мобилей.

1 - 33

Безопасность: сиденья, ремни безопасности и подушки безопасности



7.  Проверьте, работает ли режим автоматической блоки-

ровки инерционной катушки, потянув ремень из катуш-
ки. Если вам не удалось хотя бы немного вытянуть ленту
ремня из катушки, это означает, что катушка работает в
режиме автоматической блокировки.

8.  Крепление детской удерживающей системы следует

проверять перед каждым ее использованием. Если ре-
мень безопасности не заблокировался, повторите дей-
ствия, перечисленные в пунктах 3-7.

После снятия детской удерживающей системы и полного
вытягивания ремня безопасности режим автоматической
блокировки (ALR) отключается.

Детские удерживающие системы
с креплениями стандарта ISOFIX

Места расположения точек крепления системы ISOFIX

на сиденьях 2-го ряда

1 - 34

Безопасность: сиденья, ремни безопасности и подушки безопасности

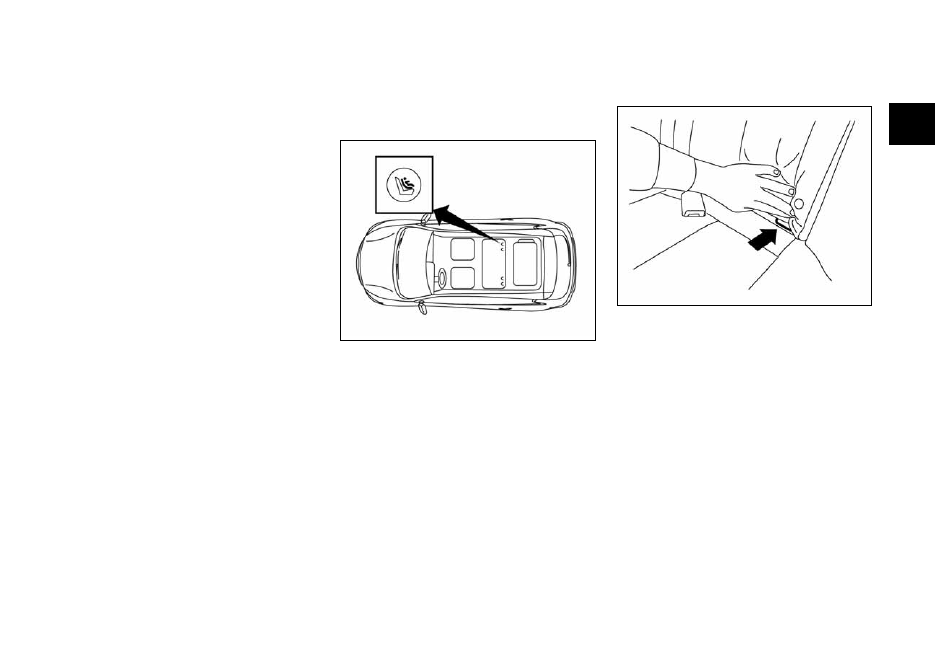

Указатели, обозначающие расположение точек крепления

системы ISOFIX на сиденьях 2-го ряда

Точки крепления системы ISOFIX расположены следующим
образом:

Сиденья 2-го ряда: только в подушках крайних сидений



•

2-го ряда. Не пытайтесь установить детскую удерживаю-
щую систему на центральном заднем сиденье при по-
мощи креплений ISOFIX.

Крепежные узлы ISOFIX расположены за подушкой заднего
сиденья (у основания спинки). Для облегчения поиска на
заднем сиденье прикреплены указатели расположения кре-
пежных узлов ISOFIX.



ОПАСНОСТЬ

Детские удерживающие системы, снабженные кре-

•

плениями стандарта ISOFIX, следует устанавливать
только на места, обозначенные указателями. Если
детская удерживающая система не будет зафикси-
рована должным образом, ваш ребенок может по-
лучить серьезные травмы или погибнуть в случае
дорожно-транспортного происшествия.

Не устанавливайте детскую удерживающую систему

•

на центральном заднем сиденье при помощи крепле-
ний ISOFIX. Вы не сможете надежно установить дет-
скую удерживающую систему на этом сиденье.

Крепления для детских удерживающих систем скон-

•

струированы таким образом, чтобы выдерживать на-
грузки, которые могут возникать при использовании
правильно установленной детской удерживающей
системы. Ни при каких обстоятельствах нельзя ис-
пользовать эти крепления для фиксации ремней
безопасности, предназначенных для взрослых пас-
сажиров, а также других предметов и оборудования.
Несоблюдение этих требований может вызвать по-
вреждение креплений для детских удерживающих
систем. Из-за поврежденных креплений детская удер-
живающая система будет установлена неправильно,
что может стать причиной тяжелого травмирования
или гибели ребенка при дорожно-транспортном про-
исшествии.

Детские удерживающие системы ISOFIX оснащены двумя
жесткими креплениями, которые предназначены для при-
соединения к скобам, расположенным между спинкой и
подушкой сиденья. Данная система позволяет не использо-
вать штатный ремень безопасности для крепления детской
удерживающей системы. Проверьте по маркировке на дет-
ской удерживающей системе, является ли она совместимой
с системой креплений ISOFIX. Информация о совместимости
может быть также указана в инструкции производителя дет-
ской удерживающей системы.

Детская удерживающая система с креплениями ISOFIX
должна быть также закреплена с помощью устройств, пре-
дотвращающих ее переворачивание, например, при помощи
верхней стропы или опорных стоек. При установке детской
удерживающей системы стандарта ISOFIX, внимательно
изучите и выполняйте все инструкции, которые приведены
в настоящем Руководстве, а также в документации, которая
приложена к изделию.
