Ниссан Патфайндер (2018 год). Инструкция - часть 2

0 - 6

Основные иллюстрации

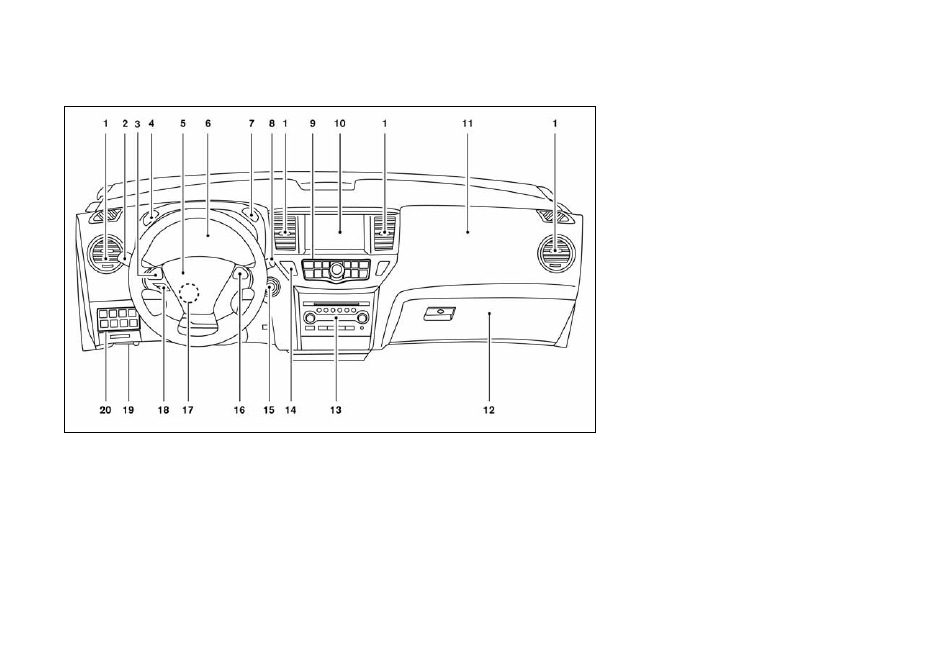

ПАНЕЛЬ УПРАВЛЕНИЯ

1.  Вентиляционные решетки (с. 4-36)

2.  Центральный выключатель освещения, переключатель

света фар, выключатель  противотуманных фар, вы-
ключатель указателей поворота (с. 2-28)

3.  Переключатели панель управления и информационного

дисплея (с. 2-13)

4.  Регулятор яркости подсветки приборной панели

(с. 2-30)

5.  Кожух подушки безопасности водителя/кнопка звуково-

го сигнала (с. 1-50, 2-32)

6.  Контрольно-измерительные приборы, световые сигна-

лизаторы/индикаторы, информационный дисплей
(с. 2-3, 2-6, 2-13)

7.  Кнопка обнуления показаний счетчика пробега на две

поездки (с. 2-4)

8.  Выключатель очистителя/омывателя ветрового и за-

днего стекла (с. 2-25, 2-27)

9.  Центральный дисплей (с. 4-4)/Переключатели навигаци-

онной системы* (для некоторых вариантов исполнения
автомобиля)/Органы управления аудиосистемой
(с. 4-42)

10.  Центральный дисплей/Система навигации* (для не-

которых вариантов исполнения автомобиля) (с. 4-10)

11.  Подушка безопасности переднего пассажира (с. 1-52)

12   Перчаточный ящик (с. 2-41)

13.  Органы управления аудиосистемой (с. 4-42)/Органы

управления автоматической системой отопления и
кондиционирования воздуха (с. 4-37)

14.  Выключатель аварийной сигнализации (с. 6-2)

15.  Замок зажигания (с. 5-9)

16.  Органы управления системой поддержания постоянной

скорости движения (с. 5-17)

17.  Рычаг фиксатора регулируемой рулевой колонки

(с. 3-25)

18.  Система управления мобильным телефоном Bluetooth®

Hands-Free (с. 4-94, 4-107)

19.  Рычаг отпирания капота (с. 3-18)

20.  Выключатель режима буксировки (с. 2-36)

Кнопка открывания двери багажного отделения
(с. 3-18)
Главный выключатель питания электропривода двери
багажного отделения (с. 3-21)

*:  Смотри отдельное Инструкция пользователя навигаци-

онной системы (для некоторых вариантов исполнения
автомобиля).

В скобках указаны страницы Руководства, где приведена
информация о соответствующих устройствах.

0 - 7

Основные иллюстрации



МОТОРНЫЙ ОТСЕК

ДВИГАТЕЛЬ VQ35DE

1.  Бачок с рабочей жидкостью гидроусилителя рулевого

управления (с. 8-12)

2.  Расширительный бачок системы охлаждения двигателя

(с. 8-16)

3.  Ремень привода навесных агрегатов двигателя (с. 8-16)

4.  Блок плавких предохранителей (с. 8-21)

5.  Крышка заливной горловины для моторного масла

(с. 8-9)

6.  Бачок главного тормозного цилиндра (с. 8-12)

7.  Воздухоочиститель (с. 8-17)

8.  Блок плавких предохранителей (с. 8-21)

9.  Блок предохранителей/плавких вставок (с. 8-21)

10.  Блок плавких предохранителей (с. 8-21)

11.  Аккумуляторная батарея (с. 8-14)

12.  Щуп для проверки уровня моторного масла (с. 8-8)

13.  Пробка радиатора (с. 8-7)

14.  Бачок для жидкости омывателя (с. 8-13)

В скобках указаны страницы Руководства, где приведена
информация о соответствующих устройствах.

0 - 8

Основные иллюстрации

СВЕТОВЫЕ СИГНАЛИЗАТОРЫ
И ИНДИКАТОРЫ

Световой

сигнализатор

Название

Страница

Сигнализатор неисправ-
ности антиблокировочной
тормозной системы (ABS)

2-7

Сигнализатор неисправно-
сти тормозной системы

2-7

Сигнализатор разряда акку-
муляторной батареи

2-7

Сигнализатор низкого
уровня топлива

2-8

Сигнализатор низкого дав-
ления воздуха в шинах

2-8

Общий сигнализатор неис-
правности

2-9

Сигнализатор неисправ-
ности усилителя рулевого
управления

2-10

Световой и звуковой сигна-
лизаторы не пристегнутого
ремня безопасности

2-10

Световой

сигнализатор

Название

Страница

Сигнализатор подушек
безопасности

2-10

Индикатор отключения
электронной системы ди-
намической стабилизации
(ESP)

2-11

Световой

индикатор

Название

Страница

Индикатор включения
противотуманных фар

2-11

Индикатор включения даль-
него света фар (голубой)

2-11

Сигнализатор неисправности
двигателя (MIL)

2-11

Индикатор включения
заднего противотуманного
фонаря

2-12

Индикатор противоугонной
системы

2-12

Световой

индикатор

Название

Страница

Индикатор включения фар
и габаритных фонарей
(зеленый)

2-12

Индикатор ухудшения
сцепных свойств дорожного
покрытия

2-12

Индикатор включения режи-
ма буксировки (TOW)

2-12

Индикаторы включения
указателей поворота и
аварийной световой сигна-
лизации

2-12

1 - 2

Безопасность: сиденья, ремни безопасности и подушки безопасности

СИДЕНЬЯ



ОПАСНОСТЬ

Запрещается ехать в автомобиле с откинутой спин-

•

кой сиденья. Это опасно. Ремень безопасности в
этом случае не будет прилегать к вашему туловищу.
При столкновении вы будете отброшены на ремень
и можете получить травму шеи или иную серьезную
травму. Кроме того, вы можете выскользнуть из-под
поясной ветви ремня, что также чревато опасными
травмами.

Для наиболее эффективной защиты водителя и

•

переднего пассажира, находящихся в движущемся
автомобиле, спинки сидений должны быть установ-
лены в положение, близкое к вертикальному. Всегда
сидите, опираясь на спинку сиденья и поставив обе
ноги на пол. Перед поездкой правильно отрегулируй-
те сиденье. См. «Предостережения относительно ис-
пользования ремней безопасности» этой главы.

Отрегулировав сиденье, слегка покачайтесь в нем,

•

чтобы убедиться в надежности его фиксации.

Не оставляйте детей в автомобиле без присмотра.

•

Дети могут непреднамеренно задействовать вы-
ключатели и другие органы управления автомобиля.
Дети, остающиеся в автомобиле без наблюдения,
могут стать жертвой несчастного случая.

Запрещается регулировать положение сиденья води-

•

теля во время движения, поскольку внимание должно
быть полностью сосредоточено на управлении автомо-
билем. Сиденье может неожиданно сдвинуться, и води-
тель может потерять контроль над автомобилем.

Не следует наклонять спинку сиденья больше, чем

•

требуется для удобного положения. Действие ремней
безопасности наиболее эффективно, когда пассажир
сидит прямо и плотно опирается спиной на практи-
чески вертикальную спинку сиденья. При большом
наклоне спинки сиденья существует опасность со-
скальзывания пассажира под ремень, что увеличива-
ет риск получения травмы.



ВНИМАНИЕ

При регулировке положения сидений необходимо убе-
диться в отсутствии контакта с любыми подвижными
деталями автомобиля во избежание получения травм и/
или повреждений.

Сидите прямо. Опирайтесь на спинку сиденья.
