4 - 4

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон



ОПАСНОСТЬ

Во время движения автомобиля не следует регули-

•

ровать работу отопителя, кондиционера и дисплея,
поскольку все внимание водителя должно быть со-
средоточено на дорожной обстановке и управлении
автомобилем.

Запрещается разбирать или вносить какие-либо из-

•

менения в данную систему.

В противном случае это может привести к несчастно-

•

му случаю, пожару или удару электрическим током.

Не пользуйтесь системой при наличии признаков ее

•

ненормального состояния, таких как появление инея
на экране или отсутствие звука. Продолжение ис-
пользование неисправной системы может привести
к несчастному случаю, пожару или поражению элек-
трическим током.

Если вы обнаружите посторонние объекты в компо-

•

нентах системы, увидите следы пролитой жидкости,
выходящий из устройств дым или почувствуете по-
сторонний запах, немедленно прекратите работу
системы и обратитесь на сервисную станцию офи-
циального дилера NISSAN для проверки и ремонта
системы. Продолжение эксплуатации системы при
подобных неисправностях может привести к аварии,
пожару или поражению электрическим током.

КНОПКИ НА ПАНЕЛИ УПРАВЛЕНИЯ — ЦВЕТНОЙ ЭКРАН
БЕЗ НАВИГАЦИОННОЙ СИСТЕМЫ (для некоторых
вариантов исполнения автомобиля)

1.  Кнопка STATUS (Состояние) (с. 4-6)

2.  Кнопка INFO (Информация) (с. 4-6)

3.  Многофункциональный переключатель NISSAN (с. 4-5)

4.

Выключатель подсветки приборной панели
(с. 4-9)

5.  BRIGHT + Кнопка увеличения яркости

6.  BRIGHT – Кнопка увеличения яркости

7.

Кнопка BACK (Назад)

8.  Кнопка SETTING (Настройка) (с. 4-8)

4 - 5

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон





ВНИМАНИЕ

Стеклянный экран дисплея может разбиться при уда-

•

ре твердым или острым предметом. Если стеклянный
экран разобьется, не прикасайтесь к нему. Это может
привести к травме.

Для чистки дисплея запрещается использовать гру-

•

бую ветошь, спирт, бензин, любые разбавители или
растворители, а также бумажные салфетки, пропи-
танные химическими чистящими составами. Таким
образом вы можете поцарапать или повредить экран
дисплея.

Следует оберегать дисплей от попадания брызг

•

жидкостей, включая воду и автомобильные аромати-
заторы. Контакт с жидкостью может привести к неис-
правности системы.

Пользуйтесь данной системой при работающем двигателе.

Если вы будете в течение продолжительного времени поль-
зоваться системой при остановленном двигателе (при по-
ложении ON или ACC выключателя зажигания), она будет
интенсивно потреблять ток от аккумуляторной батареи что,
возможно, приведет к проблемам при последующем запу-
ске двигателя.

В дальнейшем тексте используются следующие обозначения:

Кнопка ENTER (Ввод) – эта кнопка находится на панели
управления.

«Example» (Пример) — Слова, указанные в кавычках, от-
носятся к клавише, показанной на дисплее. Такие пункты
можно выбрать только с помощью многофункционального
переключателя NISSAN.

ИСПОЛЬЗОВАНИЕ МНОГОФУНКЦИО-
НАЛЬНОГО ПЕРЕКЛЮЧАТЕЛЯ NISSAN

Пользуйтесь многофункциональным переключателем
NISSAN для выбора элемента, отображенного на экране. Вы-
делите пункт меню на дисплее  при помощи кнопок со стрел-
ками

햳 или центрального вращающегося переключателя

햴. Затем нажмите кнопку ENTER 햲, чтобы подтвердить
ваш выбор или выполнить соответствующее действие.

Кнопка BACK

햵 выполняет две функции:

Переход к предыдущему виду дисплея (функция отмены).



•

Завершает настройку.



•

Если вы нажмете кнопку BACK

햵 до завершения настройки

системы, настройка будет прекращена, и/или дисплей вер-
нется в свое предыдущее состояние.

В некоторых случаях нажатие кнопки BACK

햵 подтверждает

изменения, сделанные при настройке системы.

4 - 6

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

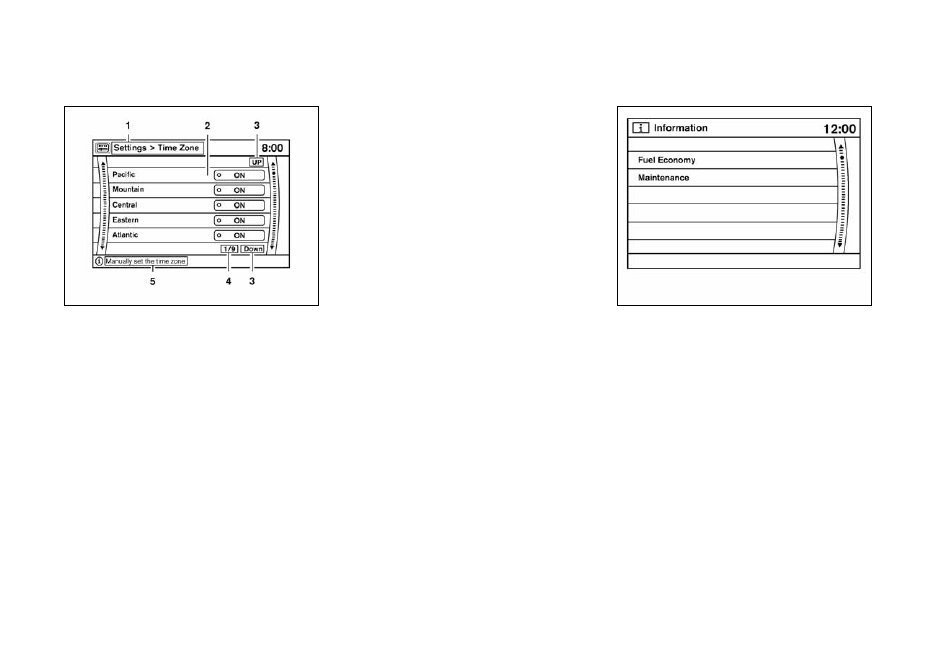

ИСПОЛЬЗОВАНИЕ ЭКРАННОГО МЕНЮ

Различные функции автомобиля будут показаны на цен-
тральном дисплее в виде меню. При выборе (подсветке)
пункта меню в различных местах дисплея может появиться
важная информация. Ниже приведена более подробная ин-
формация.

1. Заголовок:

В заглавной строке показан маршрут доступа к теку-
щему окну меню. Например, для отображения окна,
показанного на рисунке, сначала была нажата кнопка
SETTING (Настройка), затем выбрана экранная кнопка
«Clock» (Часы), а затем экранная кнопка «Time Zone»
(Часовой пояс).

2.  Доступные пункты меню:

Показаны варианты, которые могут быть выбраны в
данном меню (например, Тихоокеанский часовой пояс,
Горный часовой пояс и т.д.).

3.  Индикатор перемещения "UP/DOWN" (Вверх/вниз):

Показывает, что многофункциональный переключатель
NISSAN может быть использован для перемещения кур-
сора вверх или вниз по дисплею для выбора большего
числа вариантов.

4.  Счетчик пунктов меню:

Показывает количество различных пунктов, которые
можно выбрать в данном меню (например, 1/9).

5. Строка

примечаний/информации:

В данной строке может быть выведена дополнительная
информация о выделенном в данный момент пункте
меню, например, «Manually set the time zone» (Настро-
ить часовой пояс вручную).

КНОПКА "STATUS" (СОСТОЯНИЕ)

Нажмите кнопку STATUS, чтобы вывести на дисплей ин-
формацию о состоянии аудиосистемы, системы климат-
контроля и информацию о расходе топлива.

При последовательном повторяющемся нажатии кнопки
STATUS на дисплее появляется следующая информация:

Audio  p Audio and climate control system p Audio and fuel
consumption  p Audio (Аудиосистема p Аудиосистема и си-
стема климат-контроля p Аудиосистема и расход топлива p
Аудиосистема)

КНОПКА "INFO" (ИНФОРМАЦИЯ)

Нажмите кнопку INFO. Этот экран настраивает или отобра-
жает различные данные, необходимые для эксплуатации
автомобиля. В число имеющихся пунктов входит расход то-
плива и сведения о техническом обслуживании.

4 - 7

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон



Пункт меню

Результат

Fuel Economy (Расход топлива)

Отображает меню «Fuel Economy» (Расход топлива).

Distance to Empty (Запас хода
по топливу)

Отображает оценку расстояния, которое автомобиль может преодолеть до заправки топливом. Показатель запаса хода по топливу DTE вычисляется
непрерывно с учетом количества топлива в баке и фактического расхода топлива. Показания на дисплее обновляются каждые 30 секунд. Если не за-
править топливный бак, то при дальнейшем уменьшении количества топлива вместо показаний запаса хода на дисплее появится символ (*).

ПРИМЕЧАНИЕ: Если вы зальете в бак только небольшое количество топлива в то время как выключатель зажигания находится в положении OFF,
то на дисплее могут остаться показания, которые были на нем непосредственно перед поворотом выключателя зажигания в положение OFF.

ПРИМЕЧАНИЕ: При движении автомобиля по холмистым или извилистым дорогам уровень топлива в баке колеблется, что может временно повлиять
на показания запаса хода по топливу.

Average Fuel Economy
(Средний расход топлива)

Отображает средний расход топлива за период, прошедший после последнего сброса показаний. Показания на дисплее обновляются через каждые
30 секунд или 500 м пробега. После сброса этого параметра или отсоединения аккумуляторной батареи на дисплее могут появиться символы (**.*).

Fuel Economy Record
(Изменение расхода топлива
по времени)

Выберите клавишу «View» (Просмотр), чтобы отобразить историю среднего расхода топлива в виде графика.

Maintenance Items (Напоминание о техническом
обслуживании)

Вывод на дисплей напоминания о техническом обслуживании.

Reminder keys (Клавиши
напоминаний) (1-4)

Выберите клавишу для отображения интервала технического обслуживания.

Reset Distance
(Сброс пробега)

Сбрасывает расстояние для выбранного напоминания на 0 км (миль).

Interval (Интервал)

Отображает интервал для выбранного напоминания. Выберите клавишу «+» или «-» для увеличения или уменьшения расстояния.

Interval Reminder
(Напоминание
о техническом
обслуживании)

Отображает состояние выбранного напоминания о техническом обслуживании. Выберите для включения или выключения. Если выбрать «ON» (Вкл.),
то экран напоминания о техническом обслуживании будет отображаться, как только закончится интервал и выключатель зажигания переводится в
положение OFF и затем в положение ON.
