Nissan Pathfinder (2017 год). Руководство - часть 1





0 - 6

Основные иллюстрации

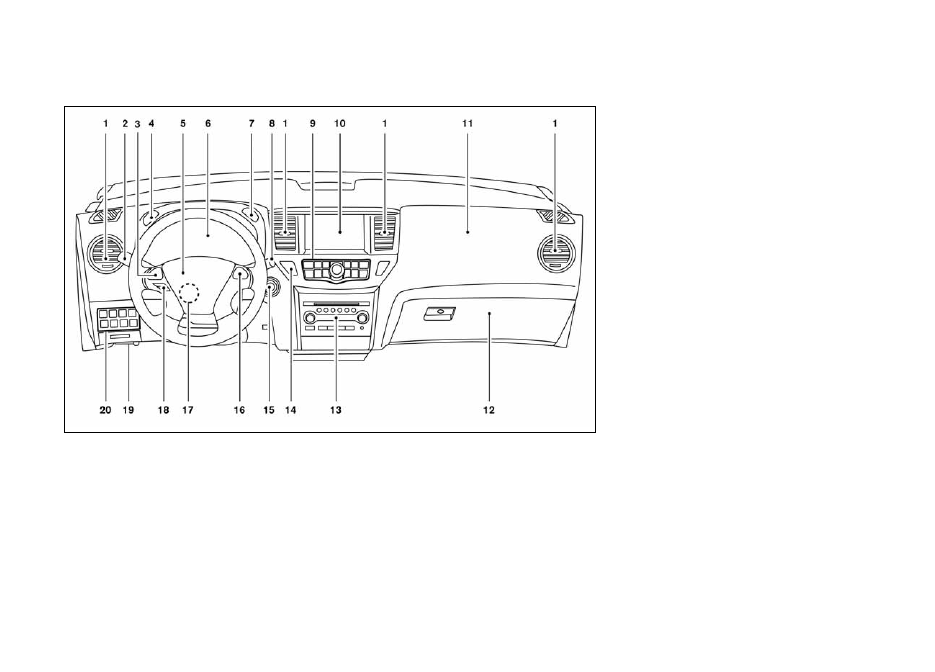

ПАНЕЛЬ УПРАВЛЕНИЯ

1.  Вентиляционные решетки (с. 4-36)

2.  Центральный выключатель освещения, переключатель

света фар, выключатель  противотуманных фар, вы-
ключатель указателей поворота (с. 2-28)

3.  Переключатели панель управления и информационного

дисплея (с. 2-13)

4.  Регулятор яркости подсветки приборной панели

(с. 2-30)

5.  Кожух подушки безопасности водителя/кнопка звуково-

го сигнала (с. 1-50, 2-32)

6.  Контрольно-измерительные приборы, световые сигна-

лизаторы/индикаторы, информационный дисплей
(с. 2-3, 2-6, 2-13)

7.  Кнопка обнуления показаний счетчика пробега на две

поездки (с. 2-4)

8.  Выключатель очистителя/омывателя ветрового и за-

днего стекла (с. 2-25, 2-27)

9.  Центральный дисплей (с. 4-4)/Переключатели навигаци-

онной системы* (для некоторых вариантов исполнения
автомобиля)/Органы управления аудиосистемой
(с. 4-42)

10.  Центральный дисплей/Система навигации* (для не-

которых вариантов исполнения автомобиля) (с. 4-10)

11.  Подушка безопасности переднего пассажира (с. 1-52)

12   Перчаточный ящик (с. 2-41)

13.  Органы управления аудиосистемой (с. 4-42)/Органы

управления автоматической системой отопления и
кондиционирования воздуха (с. 4-37)

14.  Выключатель аварийной сигнализации (с. 6-2)

15.  Замок зажигания (с. 5-9)

16.  Органы управления системой поддержания постоянной

скорости движения (с. 5-17)

17.  Рычаг фиксатора регулируемой рулевой колонки

(с. 3-25)

18.  Система управления мобильным телефоном Bluetooth®

Hands-Free (с. 4-94, 4-107)

19.  Рычаг отпирания капота (с. 3-18)

20.  Выключатель режима буксировки (с. 2-36)

Кнопка открывания двери багажного отделения
(с. 3-18)
Главный выключатель питания электропривода двери
багажного отделения (с. 3-21)

*:  Смотри отдельное Руководство пользователя навигаци-

онной системы (для некоторых вариантов исполнения
автомобиля).

В скобках указаны страницы Руководства, где приведена
информация о соответствующих устройствах.

0 - 7

Основные иллюстрации

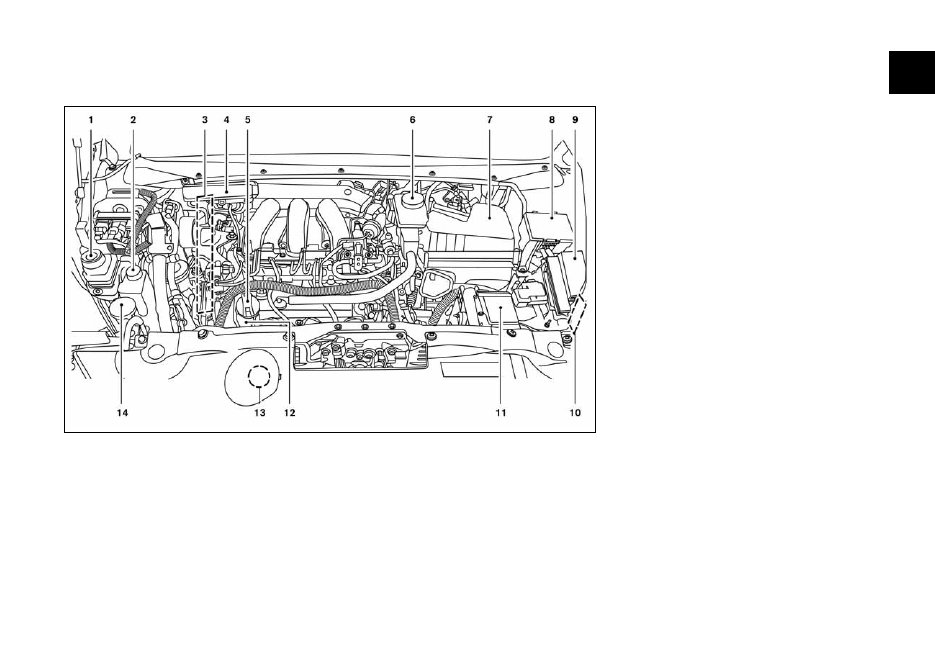

МОТОРНЫЙ ОТСЕК

ДВИГАТЕЛЬ VQ35DE

1.  Бачок с рабочей жидкостью гидроусилителя рулевого

управления (с. 8-12)

2.  Расширительный бачок системы охлаждения двигателя

(с. 8-16)

3.  Ремень привода навесных агрегатов двигателя (с. 8-16)

4.  Блок плавких предохранителей (с. 8-21)

5.  Крышка заливной горловины для моторного масла

(с. 8-9)

6.  Бачок главного тормозного цилиндра (с. 8-12)

7.  Воздухоочиститель (с. 8-17)

8.  Блок плавких предохранителей (с. 8-21)

9.  Блок предохранителей/плавких вставок (с. 8-21)

10.  Блок плавких предохранителей (с. 8-21)

11.  Аккумуляторная батарея (с. 8-14)

12.  Щуп для проверки уровня моторного масла (с. 8-8)

13.  Пробка радиатора (с. 8-7)

14.  Бачок для жидкости омывателя (с. 8-13)

В скобках указаны страницы Руководства, где приведена
информация о соответствующих устройствах.

0 - 8

Основные иллюстрации

СВЕТОВЫЕ СИГНАЛИЗАТОРЫ
И ИНДИКАТОРЫ

Световой

сигнализатор

Название

Страница

Сигнализатор неисправ-
ности антиблокировочной
тормозной системы (ABS)

2-7

Сигнализатор неисправно-
сти тормозной системы

2-7

Сигнализатор разряда акку-
муляторной батареи

2-7

Сигнализатор низкого
уровня топлива

2-8

Сигнализатор низкого дав-
ления воздуха в шинах

2-8

Общий сигнализатор неис-
правности

2-9

Сигнализатор неисправ-
ности усилителя рулевого
управления

2-10

Световой и звуковой сигна-
лизаторы не пристегнутого
ремня безопасности

2-10

Световой

сигнализатор

Название

Страница

Сигнализатор подушек
безопасности

2-10

Индикатор отключения
электронной системы ди-
намической стабилизации
(ESP)

2-11

Световой

индикатор

Название

Страница

Индикатор включения
противотуманных фар

2-11

Индикатор включения даль-
него света фар (голубой)

2-11

Сигнализатор неисправности
двигателя (MIL)

2-11

Индикатор включения
заднего противотуманного
фонаря

2-12

Индикатор противоугонной
системы

2-12

Световой

индикатор

Название

Страница

Индикатор включения фар
и габаритных фонарей
(зеленый)

2-12

Индикатор ухудшения
сцепных свойств дорожного
покрытия

2-12

Индикатор включения режи-
ма буксировки (TOW)

2-12

Индикаторы включения
указателей поворота и
аварийной световой сигна-
лизации

2-12

Сиденья ................................................................................................................... 1-2

Регулировка передних сидений с электроприводом (сиденье водителя
и сиденье переднего пассажира) ................................................................... 1-3

Регулировка сиденья 2-го ряда ...................................................................... 1-4

Регулировка сиденья 3-го ряда ...................................................................... 1-7

Подголовники .................................................................................................. 1-7

Складные сиденья ......................................................................................... 1-12

Ремни безопасности ............................................................................................ 1-14

Меры предосторожности при пользовании ремнями безопасности ......... 1-14

Безопасность детей ....................................................................................... 1-17

Безопасность беременных женщин ............................................................. 1-18

Безопасность инвалидов .............................................................................. 1-18

Трехточечный ремень безопасности с инерционной катушкой ................. 1-18

Удлинители ремней безопасности ............................................................... 1-22

Уход за ремнями безопасности .................................................................... 1-22

Детские удерживающие системы ....................................................................... 1-23

Меры предосторожности при использовании детских удерживающих
систем ............................................................................................................ 1-23

Установка универсальных детских удерживающих систем
на переднем и заднем сиденьях ................................................................... 1-24

Установка детских удерживающих систем на крайние сиденья
2-го ряда с помощью ремней безопасности ............................................... 1-28

Верхняя стропа крепления детской удерживающей системы ................... 1-38

Дополнительные подушки .................................................................................. 1-39

Меры предосторожности при использовании дополнительных
подушек ......................................................................................................... 1-39

Установка дополнительных подушек ........................................................... 1-41

Дополнительная система безопасности ............................................................. 1-43

Меры предосторожности при пользовании дополнительными
удерживающими системами (SRS) .............................................................. 1-43

Отключение фронтальной подушки безопасности переднего
пассажира (для некоторых вариантов исполнения автомобиля) .............. 1-55

Наклейки с предупреждениями о подушках безопасности ....................... 1-55

Сигнализатор подушек безопасности .......................................................... 1-56

1 Безопасность: сиденья, ремни безопасности и подушки безопасности
