PCS-126

< ON-VEHICLE REPAIR >

[POWER DISTRIBUTION SYSTEM]

BCM (BODY CONTROL MODULE)

ON-VEHICLE REPAIR

BCM (BODY CONTROL MODULE)

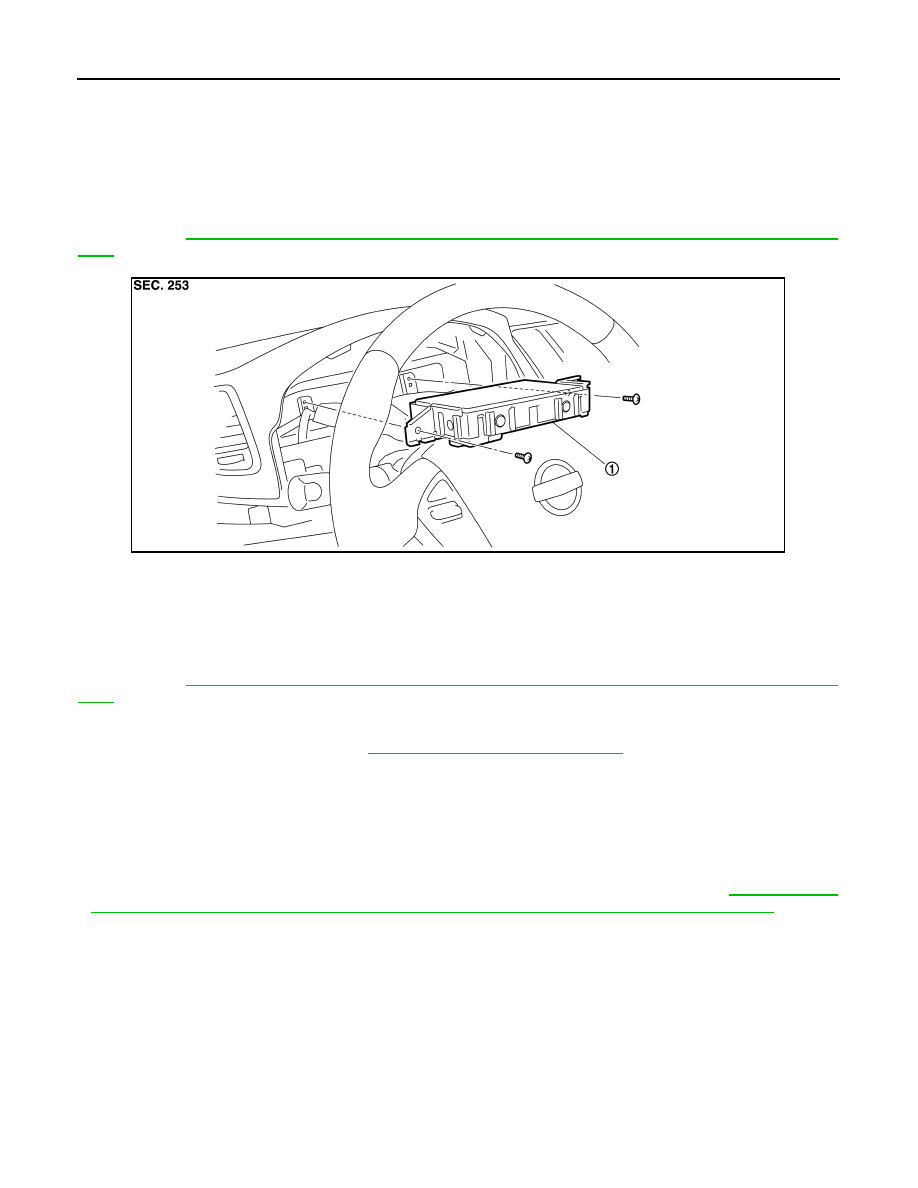

Exploded View

INFOID:0000000003839087

CAUTION:

Before replacing BCM, perform “READ CONFIGURATION” to save or print current vehicle specifica-
tion. Refer to

BCS-3, "ADDITIONAL SERVICE WHEN REPLACING CONTROL UNIT (BCM) : Descrip-

tion"

.

Removal and Installation

INFOID:0000000003839088

CAUTION:

Before replacing BCM, perform “READ CONFIGURATION” to save or print current vehicle specifica-
tion. Refer to

BCS-3, "ADDITIONAL SERVICE WHEN REPLACING CONTROL UNIT (BCM) : Descrip-

tion"

.

REMOVAL

1.

Remove combination meter. Refer to

MWI-126, "Removal and Installation"

.

2.

Remove screws.

3.

Remove BCM and disconnect the connector.

INSTALLATION

Install in the reverse order of removal.

CAUTION:

• Be sure to perform “WRITE CONFIGURATION” when replacing BCM.
• Be sure to perform the system initialization (NATS) when replacing BCM. Refer to

BCS-3, "ADDI-

TIONAL SERVICE WHEN REPLACING CONTROL UNIT (BCM) : Special Repair Requirement"

.

1.

BCM

JPMIA1038ZZ

PCS

PUSH BUTTON IGNITION SWITCH

PCS-127

< ON-VEHICLE REPAIR >

[POWER DISTRIBUTION SYSTEM]

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

PUSH BUTTON IGNITION SWITCH

Removal and Installation

INFOID:0000000003805786

REMOVAL

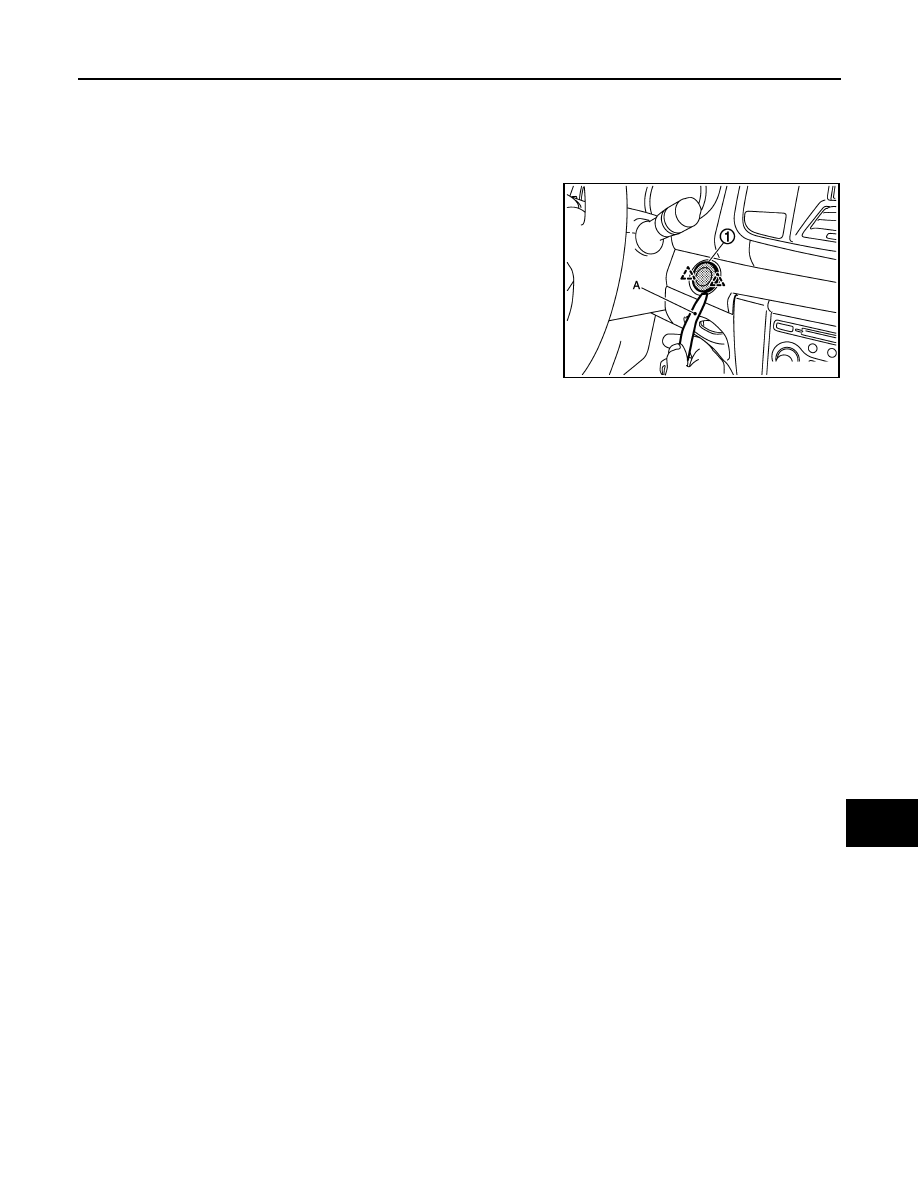

Remove the push-button ignition switch fixing pawl using a remover
tool (A), and then remove push-button ignition switch (1).

INSTALLATION

Install in the reverse order of removal.

JMMIA0014ZZ

PG

PG-1

ELECTRICAL & POWER CONTROL

C

D

E

F

G

H

I

J

K

L

B

SECTION

PG

A

O

P

N

CONTENTS

POWER SUPPLY, GROUND & CIRCUIT ELEMENTS

POWER SUPPLY&GROUND CIRCUIT

BASIC INSPECTION  ....................................

3

BATTERY ............................................................

3

How to Handle Battery  ..............................................

3

Work Flow  .................................................................

5

COMPONENT DIAGNOSIS  .........................

10

POWER SUPPLY ROUTING CIRCUIT  ..............

10

Wiring Diagram - BATTERY POWER SUPPLY - ....

10

Wiring Diagram - BATTERY POWER SUPPLY
FUSE No. 6 - ...........................................................

25

Wiring Diagram - BATTERY POWER SUPPLY
FUSE No. 11 - .........................................................

27

Wiring Diagram - BATTERY POWER SUPPLY
FUSE No. 31 - .........................................................

29

Wiring Diagram - BATTERY POWER SUPPLY
FUSE No. 50 - .........................................................

32

Wiring Diagram - BATTERY POWER SUPPLY
FUSE No. 52 - .........................................................

36

Wiring Diagram - BATTERY POWER SUPPLY
FUSE No. 53 - .........................................................

38

Wiring Diagram - ACCESSORY POWER SUP-
PLY -  .......................................................................

48

Wiring Diagram - ACCESSORY POWER SUP-
PLY FUSE No. 19 -  .................................................

51

Wiring Diagram - IGNITION POWER SUPPLY - ....

55

Wiring Diagram - IGNITION POWER SUPPLY
FUSE No. 3 - ...........................................................

65

Wiring Diagram - IGNITION POWER SUPPLY
FUSE No. 4 - ...........................................................

74

Wiring Diagram - IGNITION POWER SUPPLY
FUSE No. 43 - .........................................................

77

Wiring Diagram - IGNITION POWER SUPPLY
FUSE No. 44 - .........................................................

79

Fuse ........................................................................

82

Fusible Link  .............................................................

82

Circuit Breaker  ........................................................

82

HARNESS LAYOUT  .........................................

83

How To Read Harness Layout  ................................

83

Outline .....................................................................

84

Main Harness  ..........................................................

85

Engine Room Harness  ............................................

86

Engine Control Harness  ..........................................

88

Body Harness  ..........................................................

89

Body No. 2 Harness  ................................................

90

Room Lamp Harness ...............................................

91

Front Door Harness (LH Side) .................................

92

Front Door Harness (RH Side)  ................................

93

Rear Door Harness (LH Side)  .................................

94

Rear Door Harness (RH Side) .................................

95

HARNESS CONNECTOR  .................................

96

Description ...............................................................

96

STANDARDIZED RELAY  .................................

99

Description ...............................................................

99

FUSE BLOCK - JUNCTION BOX (J/B)  ..........

101

Fuse, Connector and Terminal Arrangement  ........

101

FUSE, FUSIBLE LINK AND RELAY BOX ......

102

Fuse and Fusible Link Arrangement ......................

102

IPDM E/R (INTELLIGENT POWER DISTRI-
BUTION MODULE ENGINE ROOM)  ..............

103

Fuse, Connector and Terminal Arrangement  ........

103

PRECAUTION ............................................

104

PRECAUTIONS ...............................................

104

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" ...............................................................

104

ON-VEHICLE MAINTENANCE ..................

105

BATTERY CHARGING CHART ......................

105

Slow Charge  ..........................................................

105

Standard Charge  ...................................................

106
