8 - 22

Техническое обслуживание и операции, выполняемые владельцем

ПРИБОРЫ ОСВЕЩЕНИЯ И СВЕТОВОЙ
СИГНАЛИЗАЦИИ

ФАРЫ

После дождя или мойки автомобиля, а также при перепадах
температур на внутренней поверхности рассеивателей при-
боров наружного освещения может временно образовывать-
ся конденсат. Это вызвано разницей между температурой
воздуха внутри прибора и температурой наружного воздуха.
Это не является признаком неисправности. При образовании
на внутренней поверхности рассеивателя крупных капель
воды, обратитесь на сервисную станцию официального ди-
лера NISSAN.

Автомобили с ксеноновыми фарами

При необходимости замены обратитесь на сервисную стан-
цию официального дилера NISSAN.



ОПАСНОСТЬ

 ВЫСОКОЕ НАПРЯЖЕНИЕ

При работе ксеноновые фары находятся под высоким на-
пряжением. Для того чтобы избежать поражения электриче-
ским током, запрещается вносить изменения в конструкцию
фар или разбирать их. Ремонт или замену ксеноновых фар
всегда следует проводить только на сервисной станции
официального дилера NISSAN.

Используйте лампы такого же типа и мощности, что были
установлены в фарах первоначально:

Автомобили с ксеноновыми фарами


Лампа ближнего света: 35 Вт (D2S)



Лампа дальнего света: 65Вт (H9)

Автомобиль с галогенными фарами

Галогенная фара представляет собой блок-фару, в которой
используются сменные галогенные лампы. Лампы могут за-
меняться из моторного отсека без демонтажа блок-фары.

ВНИМАНИЕ

Колба галогенной лампы наполнена газом под высоким
давлением. При падении или появлении царапин на колбе
лампа может лопнуть.

8 - 23

Техническое обслуживание и операции, выполняемые владельцем

Отсоедините «отрицательный» провод от аккумулятор-

1.

ной батареи.

Снимите кожух

2.

A.

Снимите защитную крышку фары ближнего света

3.

B

или фары дальнего света C.

Отсоедините разъем с цоколя лампы

4.

D и снимите лам-

пу. Не трясите и не вращайте лампу, вынимая ее.

Установите новую лампу на место, действуя в обратном

5.

порядке.

ВНИМАНИЕ

Не дотрагивайтесь пальцами до стеклянной колбы лампы.

•

Не оставляйте надолго фары со снятыми лампами, по-

•

скольку в пространство оптического элемента фары
могут проникнуть грязь, пыль и влага, что отрицательно
скажется на качестве и сроке работы фары.

Используйте лампы такого же типа и мощности, что были
установлены в фарах первоначально:

Автомобиль с галогенными фарами


Лампа ближнего света: 55Вт (H11)



Лампа дальнего света: 65Вт (H9)

Необходимость регулировки света фар возникает лишь по-
сле замены ламп. При необходимости отрегулировать фары,
обратитесь на сервисную станцию официального дилера
NISSAN.

ПРИБОРЫ НАРУЖНОГО ОСВЕЩЕНИЯ

Наименование

Мощность

лампы (Вт)

Передний указатель поворота

21

Передний габаритный фонарь

Светодиоды*

или 5

Противотуманные фары (для некоторых
вариантов исполнения автомобиля)

55

Боковой повторитель указателя поворота

5

Задние комбинированные фонари

Указатель поворота

21

Стоп-сигнал/Задний габаритный
фонарь

Светодиоды*

Фонарь заднего хода

16

Верхний стоп-сигнал

Светодиоды*

Фонарь освещения регистрационного
знака

5

*:  Для замены обратитесь на сервисную станцию официального ди-

лера NISSAN.

ВНУТРЕННИЕ ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ

Наименование

Мощность

лампы (Вт)

Плафон освещения салона

8

Плафон для чтения карт

Светодиоды*

Подсветка косметических зеркал
(для некоторых вариантов исполнения
автомобиля)

1,8

Плафон освещения багажника

3,4

*:  Для замены обратитесь на сервисную станцию офици-

ального дилера NISSAN.

8 - 24

Техническое обслуживание и операции, выполняемые владельцем

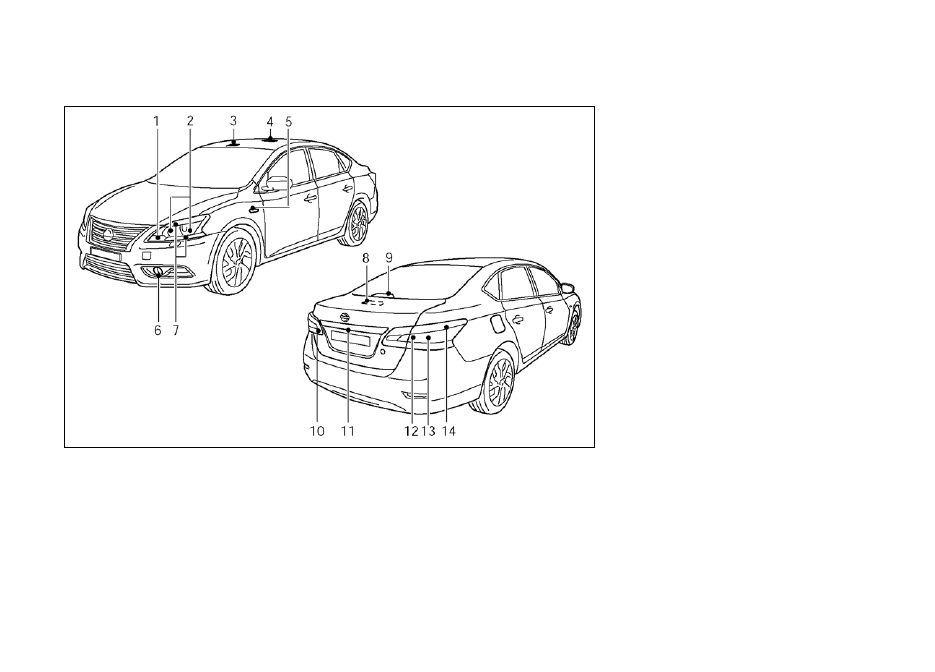

РАСПОЛОЖЕНИЕ ПРИБОРОВ ОСВЕЩЕНИЯ

1.  Передний указатель поворота

2.  Фара (дальний свет/ближний свет)

3.  Плафон для чтения карт

4.  Плафон освещения салона

5.  Боковой повторитель указателя поворота

6.  Противотуманные фары (для некоторых вариантов

исполнения автомобиля)

7. Габаритный

фонарь

8.  Плафон освещения багажника

9. Верхний

стоп-сигнал

10.  Задний противотуманный фонарь

11.  Фонарь освещения регистрационного знака

12.  Фонарь заднего хода

13.  Задний указатель поворота

14.  Стоп-сигнал/Задний габаритный фонарь

8 - 25

Техническое обслуживание и операции, выполняемые владельцем

Процедуры замены ламп

СНЯТИЕ

УСТАНОВКА

В остальных приборах освещения и сигнализации применя-
ются лампы четырех типов, которые обозначены буквами
латинского алфавита: A, B, C и D. Для замены лампы сначала
снимите рассеиватель и/или корпус фонаря.

Передний указатель поворота
