Nissan NP300 (2017 год). Руководство - часть 8





2 - 3

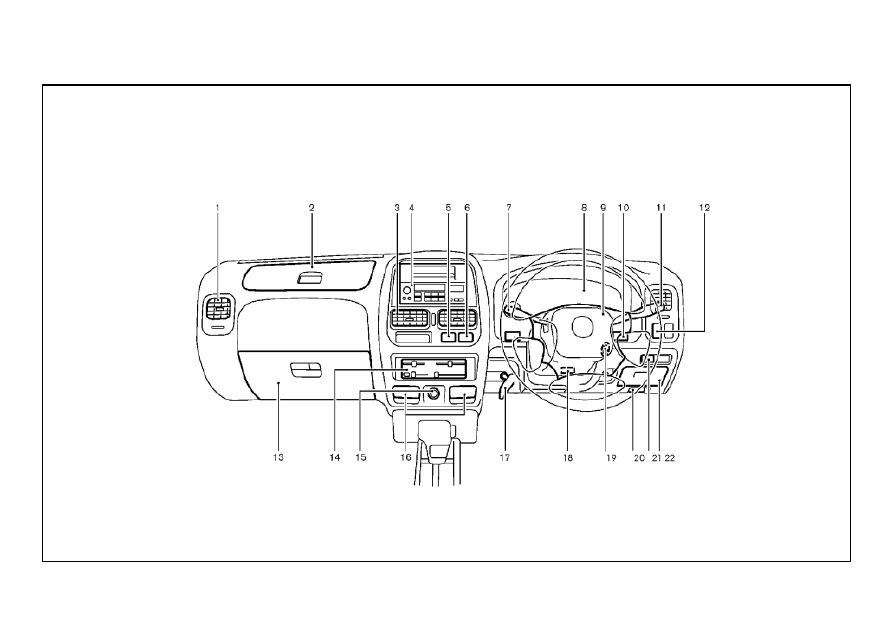

Приборная панель и органы управления

МОДЕЛИ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ
(LHD)

1.  Выключатель омывателей фар* (стр. 2-17)

2.  Центральный переключатель света фар и указателей по-

ворота, выключатель противотуманных фар*



(стр. 2-18, 2-19)

3.  Выключатель омывателей фар* (стр. 2-19)

4.  Подушка безопасности водителя (стр. 1-15, 1-19)

5.  Приборы/указатели (стр. 2-6) и часы (стр. 2-28)

6.  Выключатели очистителей и омывателей ветрового стек-

ла (стр. 2-20)

7.  Центральная вентиляционная решетка (стр. 4-2)

8.  Аудиосистема* (стр. 4-10) и/или подстаканник*
 (стр.

2-31)

9.  Выключатель аварийной сигнализации* (стр. 2-22)

10.  Выключатель обогревателей заднего стекла и зеркал за-

днего вида* (стр. 2-21)

11.  Подушка безопасности пассажира (стр. 1-18)

12.  Боковая вентиляционная решетка (стр. 4-2)

13.  Крышка коробки предохранителей (стр. 8-23)

14.  Выключатель отопителя (стр. 4-9)

15.  Рычаг отпирания капота (стр. 3-9)

16.  Рычаг фиксатора регулируемой рулевой колонки*
 (стр.

3-12)

17.  Замок зажигания с блокировкой рулевого колеса
 (стр.

5-12)

18.  Рычаг стояночного тормоза (стр. 3-15)

19.  Пепельница (стр. 2-30)

20.  Прикуриватель* или розетка для подключения дополни-

тельного электрооборудования* (стр. 2-29)

21. Панель управления системой отопления и кондициони-

рования воздуха (стр. 4-3)

22.  Перчаточный ящик (стр. 2-30)

для некоторых вариантов исполнения автомобиля

В скобках указаны страницы Руководства, где приведена
информация о соответствующих органах управления.

2 - 4

Приборная панель и органы управления

2 - 5

Приборная панель и органы управления

МОДЕЛИ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ
(RHD)

1.  Боковая вентиляционная решетка (стр. 4-2)

2.  Подушка безопасности пассажира (стр. 1-18)

3.  Центральная вентиляционная решетка (стр. 4-2)

4.  Аудиосистема* (стр. 4-10) и/или подстаканник*
 (стр.

2-31)

5.  Выключатель обогревателей заднего стекла и зеркал за-

днего вида* (стр. 2-21)

6.  Выключатель аварийной сигнализации* (стр. 2-22)

7.  Центральный переключатель света фар и указателей


поворота, выключатель противотуманных фар*



(стр. 2-18, 2-19)

8.  Приборы/указатели (стр. 2-6) и часы (стр. 2-28)

9.  Подушка безопасности водителя (стр. 1-15, 1-19)

10.  Выключатель омывателей фар* (стр. 2-19)

11.  Выключатели очистителей и омывателей ветрового стек-

ла (стр. 2-20)

12.  Выключатель омывателей фар* (стр. 2-17)

13.  Перчаточный ящик (стр. 2-30)

14. Панель управления системой отопления и кондициони-

рования воздуха (стр. 4-3)

15.  Прикуриватель* или розетка для подключения дополни-

тельного электрооборудования* (стр. 2-29)

16.  Пепельница (стр. 2-30)

17.  Рычаг стояночного тормоза (стр. 3-15)

18.  Рычаг фиксатора регулируемой рулевой колонки*
 (стр.

3-12)

19.  Замок зажигания с блокировкой рулевого колеса
 (стр.

5-12)

20.  Рычаг отпирания капота (стр. 3-9)

21.  Выключатель отопителя (стр. 4-9)

22.  Крышка коробки предохранителей (стр. 8-23)

для некоторых вариантов исполнения автомобиля

В скобках указаны страницы Руководства, где приведена
информация о соответствующих органах управления.

2 - 6

Приборная панель и органы управления

ТИП А

1.  Указатель уровня топлива

2.  Световые сигнализаторы и индикаторы

3.  Индикаторы включения указателей поворота и аварий-

ной световой сигнализации

4. Спидометр

СТРЕЛОЧНЫЕ УКАЗАТЕЛИ
И ПРИБОРЫ

5.  Указатель температуры охлаждающей жидкости двигателя

6. Часы*

7.  Ручка коррекции часов*

8.  Одометр/счетчик частичного пробега

9.  Кнопка сброса счетчика частичного пробега

для некоторых вариантов исполнения автомобиля
