CVT SYSTEM

TM-11

< SYSTEM DESCRIPTION >

[CVT: RE0F09B]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

Component Parts Location

INFOID:0000000005513934

JSDIA1368GB

TM-12

< SYSTEM DESCRIPTION >

[CVT: RE0F09B]

MECHANICAL SYSTEM

MECHANICAL SYSTEM

Cross-Sectional View

INFOID:0000000005513935

1.

Converter housing

2.

Oil pump

3.

Forward clutch

4.

Reverse brake

5.

Planetary carrier

6.

Primary pulley

7.

Steel belt

8.

Sun gear

9.

Side cover

10. Internal gear

11.

Secondary pulley

12. Final gear

13. Differential case

14. Idler gear

15. Reduction gear

16. Taper roller bearing

17. Output gear

18. Parking gear

19. Input shaft

20. Torque converter

SCIA4837E

MECHANICAL SYSTEM

TM-13

< SYSTEM DESCRIPTION >

[CVT: RE0F09B]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

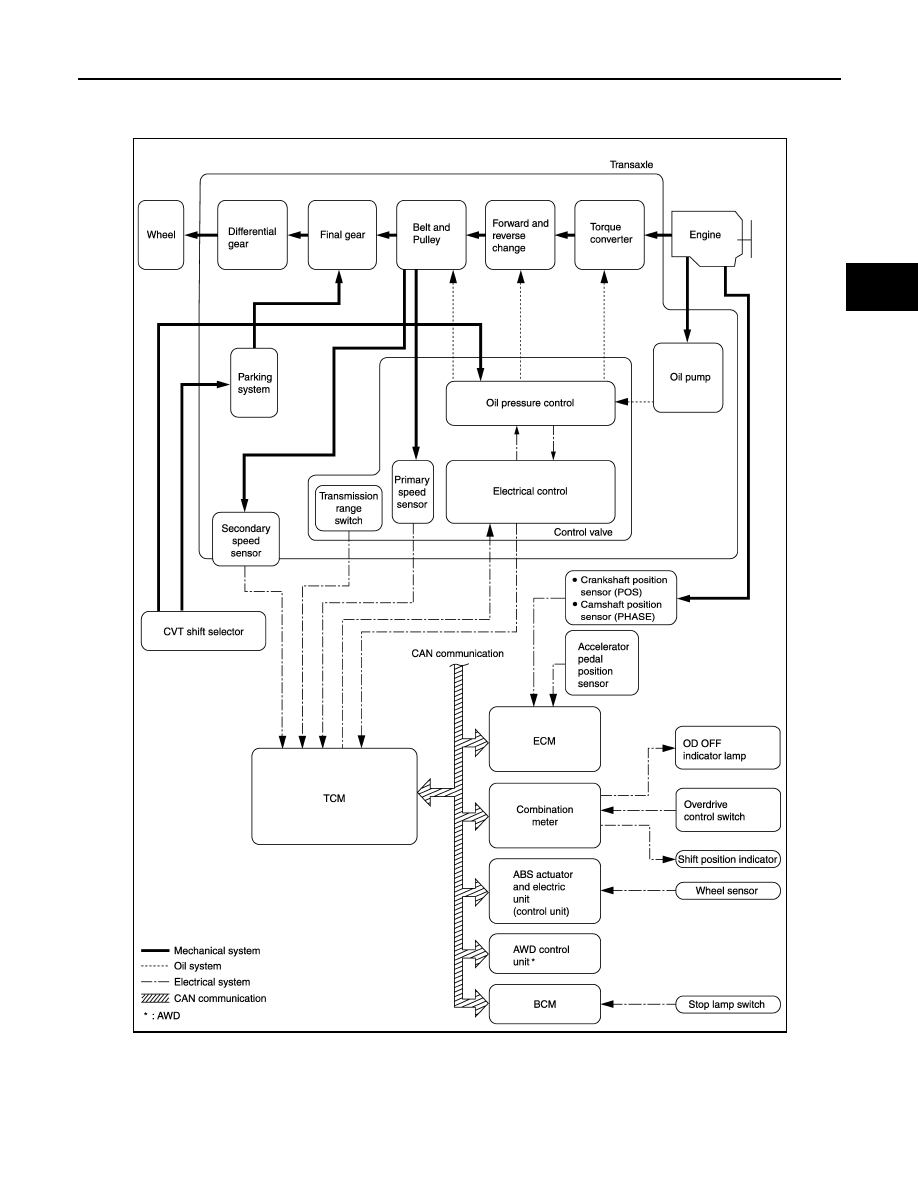

System Diagram

INFOID:0000000005513936

System Description

INFOID:0000000005513937

Transmits the power from the engine to the drive wheel.

JSDIA1367GB

TM-14

< SYSTEM DESCRIPTION >

[CVT: RE0F09B]

MECHANICAL SYSTEM

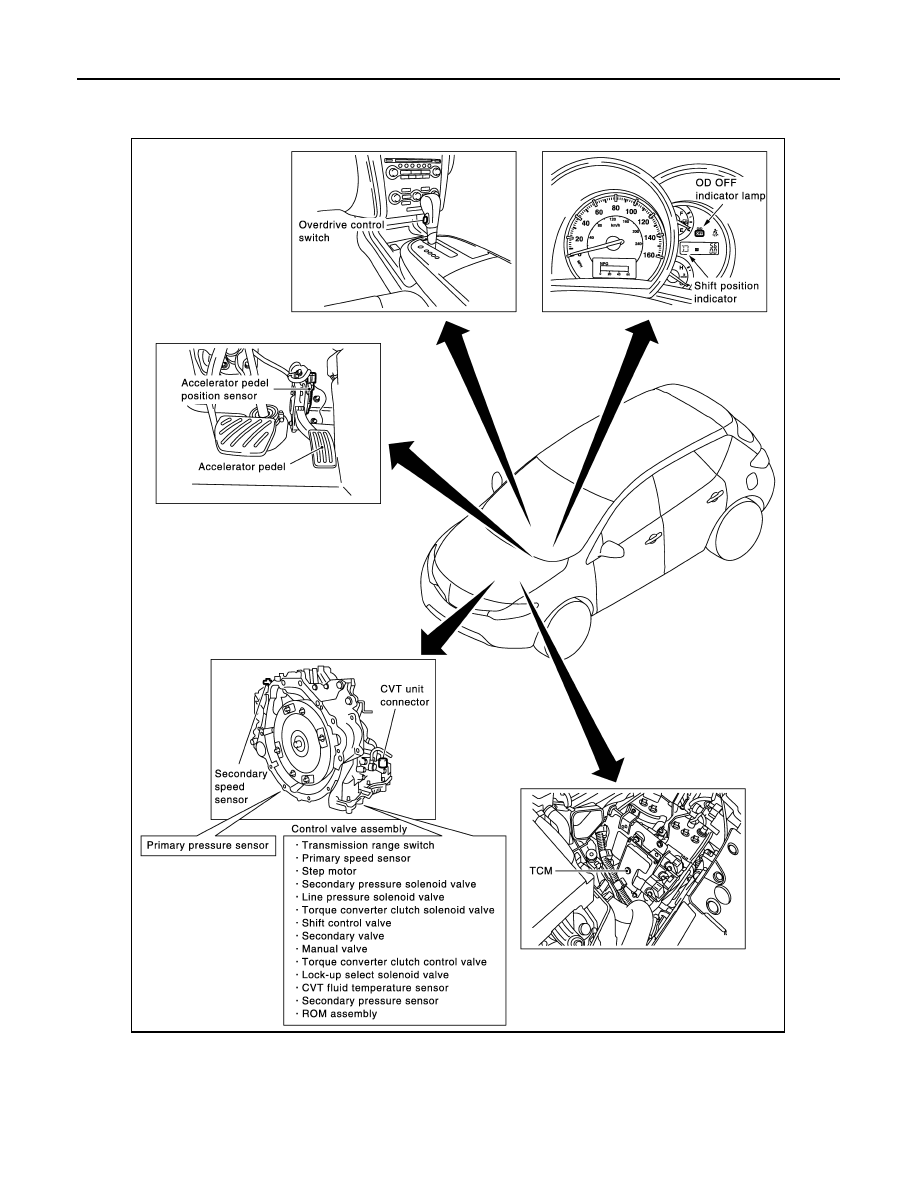

Component Parts Location

INFOID:0000000005513938

Component Description

INFOID:0000000005513939

JSDIA1368GB
