BODY COMPONENT PARTS

BRM-173

< PREPARATION >

[FOR RUSSIA]

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

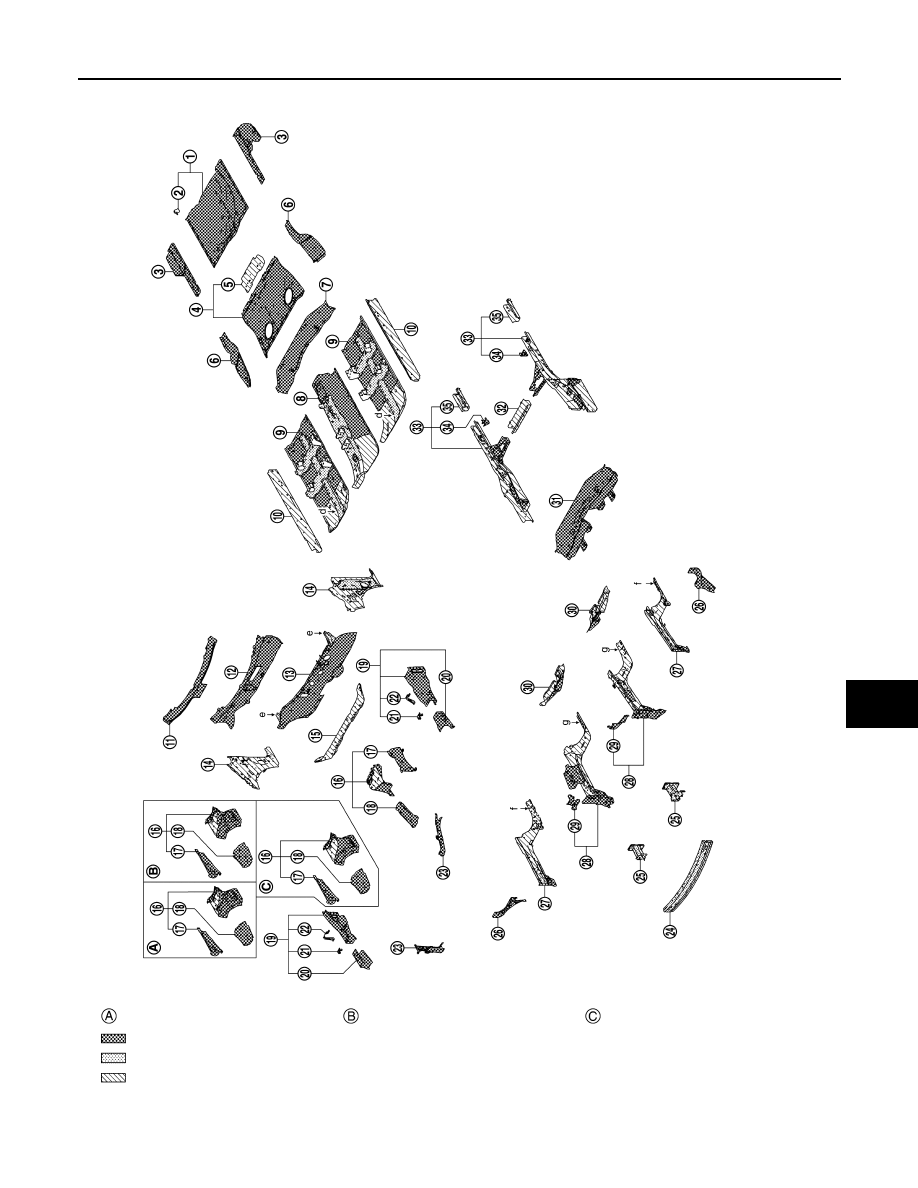

R9M engine models

QR20DE engine models

MR20DD engine models

: Both sided anti-corrosive precoated steel sections

: High strength steel (HSS) sections

: Both sided anti-corrosive steel and HSS sections

JSKIA4728ZZ

BRM-174

< PREPARATION >

[FOR RUSSIA]

BODY COMPONENT PARTS

No.

Parts name

Tensile strength

(MPa)

Both sided

anti-corrosive

precoated

steel sections

Rear floor rear

Under 440

×

Spare tire clamp bracket

Under 440

Rear floor side assembly (RH & LH)

Under 440

×

Rear floor front

Under 440

Rear floor board reinforcement

590

×

Rear floor front extension (Upper RH & LH)

Under 440

×

Rear seat crossmember assembly

590

×

Center front floor

780

×

Front floor (RH & LH)

d.

980MPa

caution

T=1.8 mm (0.071 in)

590

×

Inside (RH only)

980MPa

caution

T=2.0 mm (0.079 in)

Inner sill (RH & LH)

980MPa

caution

T=1.4 mm (0.055 in)

590

×

Cowl top

Under 440

×

Upper dash assembly

Under 440

×

Lower dash complete

e.

980MPa

caution

T=1.4 mm (0.055 in)

590

×

Side dash (RH & LH)

590

×

Lower dash crossmember

980MPa

caution

T=2.0 mm (0.079 in)

440

×

Front strut housing assembly (RH & LH)

590

×

Upper hoodledge (RH & LH)

Under 440

×

Lower hoodledge (RH & LH)

Under 440

×

Hoodledge reinforcement (RH & LH)

Under 440

×

Front hoodledge reinforcement (RH & LH)

Under 440

×

Upper front fender bracket (RH & LH)

Under 440

×

Front fender bracket (RH & LH)

Under 440

×

Upper radiator core support assembly (RH & LH)

Under 440

×

Front bumper armature assembly

1500MPa

caution

T=1.0 mm (0.039 in)

Front bumper stay (RH & LH)

590

Hoodledge connector assembly (RH & LH)

Under 440

×

Front side member closing plate (RH & LH)

f.

980MPa

caution

T=2.0 mm (0.079 in)

590

×

Front side member assembly (RH & LH)

g.

980MPa

caution

T=2.0 mm (0.079 in)

590

×

Side radiator core support (RH & LH)

Under 440

×

Front suspension mounting bracket (RH & LH)

590

×

BODY COMPONENT PARTS

BRM-175

< PREPARATION >

[FOR RUSSIA]

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

CAUTION:

If the high strength steel (ultra high strength steel) of this is broken, replace by assembly for the supply part.

NOTE:

• For the parts without a number described in the figure, it is supplied only with the assembly part that the part is included with.

• Tensile strength column shows the largest strength value of a part in the component part.

Body Component Parts

INFOID:0000000010860049

Refer to parts catalogue for the replacement parts.

Rear floor front extension (Lower)

Under 440

×

Rear crossmember center assembly

590

×

Rear side member (RH & LH)

590

×

Muffler mounting bracket assembly (RH & LH)

Under 440

×

Rear side member extension (RH & LH)

780

×

No.

Parts name

Tensile strength

(MPa)

Both sided

anti-corrosive

precoated

steel sections

BRM-176

< PREPARATION >

[FOR RUSSIA]

BODY COMPONENT PARTS

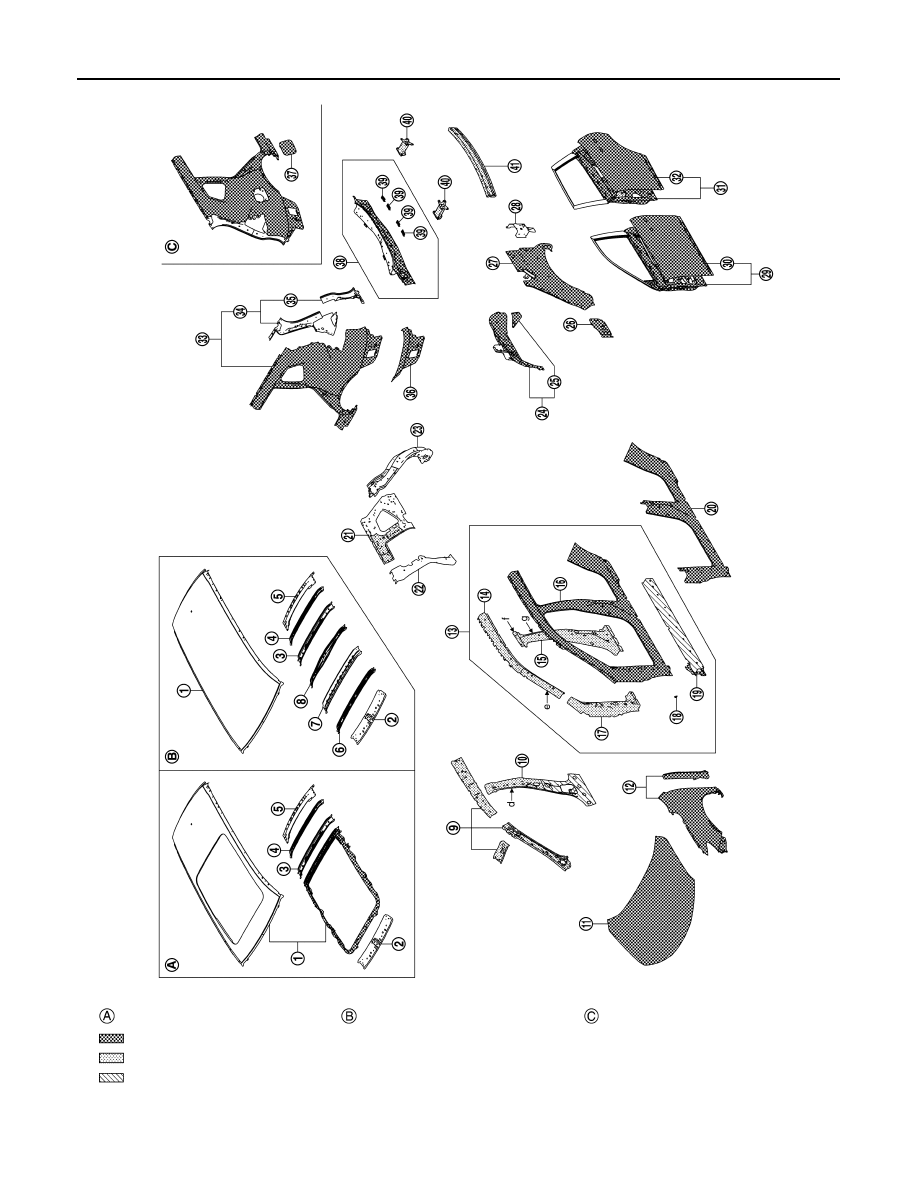

Sunroof models

Normal roof models

Right side

: Both sided anti-corrosive precoated steel sections

: High strength steel (HSS) sections

: Both sided anti-corrosive steel and HSS sections

JSKIA4702ZZ
