Nissan X-Trail 32. Manual - part 2015





TM-18

< PREPARATION >

[6MT: RS6F94R]

PREPARATION

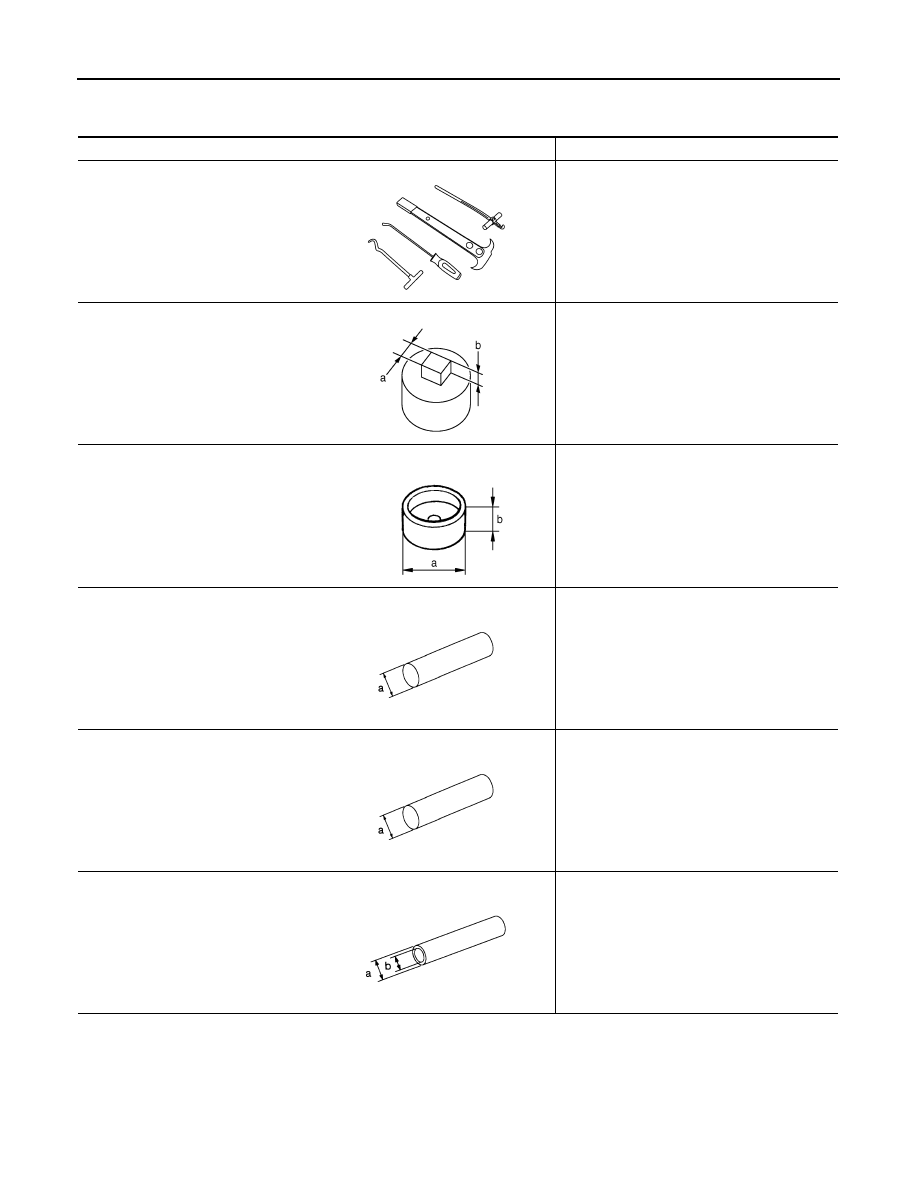

Commercial Service Tools

INFOID:0000000010842435

Tool name

Description

Oil seal remover

• Removing differential side oil seal
• Removing input shaft oil seal

Socket
a: 8 mm (0.31 in)
b: 5 mm (0.20 in)

Removing and installing drain plug

Spacer
a: 25 mm (0.98 in) dia.
b: 25 mm (0.98 in)

Removing mainshaft front bearing outer race

Drift
a: 17 mm (0.67 in) dia.

Installing bushing

Drift
a: 24 mm (0.94 in) dia.

Removing input shaft rear bearing

Drift
a: 35 mm (1.38 in) dia.
b: 25 mm (0.98 in) dia.

Installing input shaft front bearing

JSDIA4998ZZ

PCIB1776E

PCIB1780E

S-NT063

S-NT063

S-NT065

PREPARATION

TM-19

< PREPARATION >

[6MT: RS6F94R]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

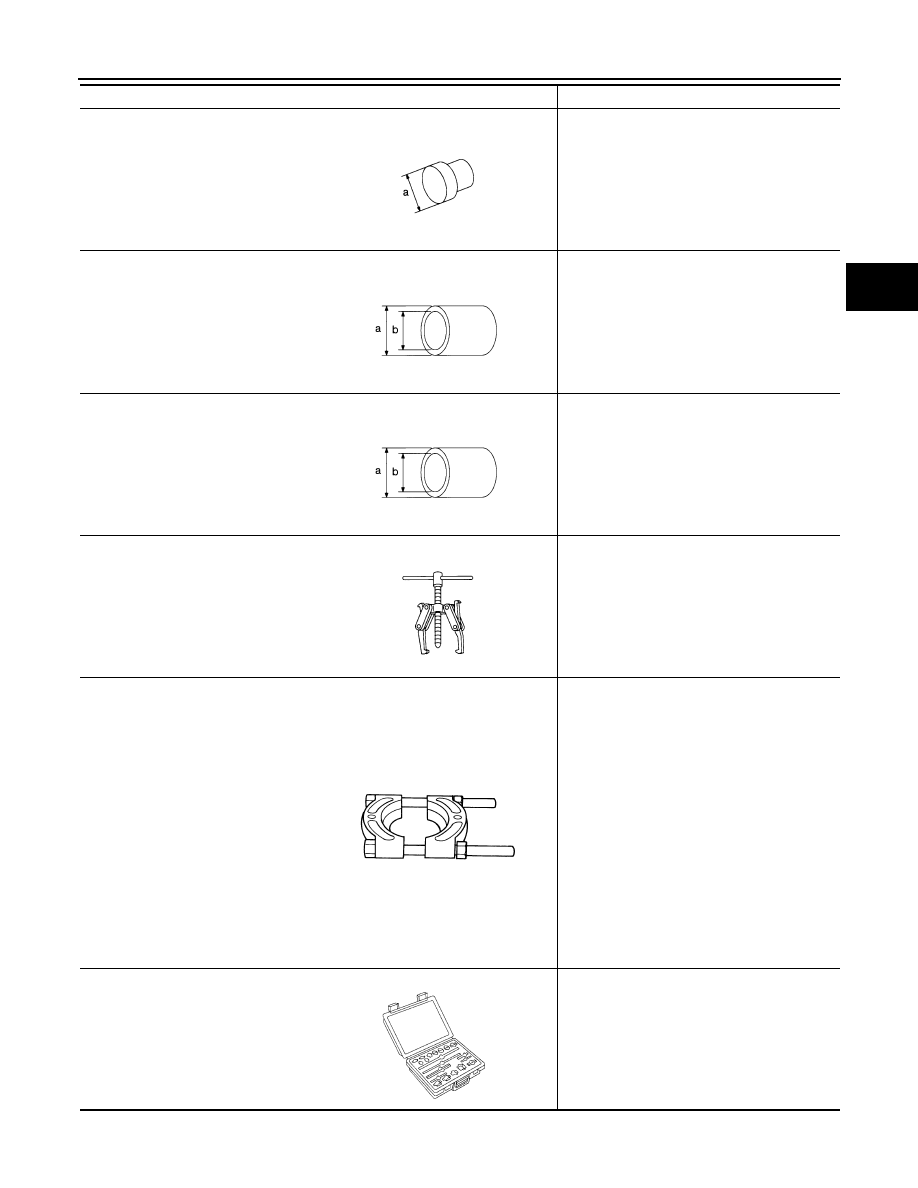

Drift
a: 43 mm (1.69 in) dia.

• Installing input shaft rear bearing
• Removing differential side bearing inner

race (transaxle case side)

Drift
a: 45 mm (1.77 in) dia.
b: 39 mm (1.54 in) dia.

Installing differential side bearing inner race
(clutch housing side)

Drift
a: 52 mm (2.05 in) dia.
b: 45 mm (1.77 in) dia.

Installing differential side bearing inner race
(transaxle case side)

Puller

• Removing differential side bearing inner

race (clutch housing side)

• Removing differential side bearing inner

race (transaxle case side)

Separator

• Removing differential side bearing inner

race (clutch housing side)

• Removing differential side bearing inner

race (transaxle case side)

• Removing input shaft rear bearing
• Removing input shaft front bearing
• Removing mainshaft rear bearing inner race
• Removing 6th main gear
• Removing 4th main gear
• Removing 5th main gear
• Removing 1st main gear
• Removing 1st-2nd synchronizer hub as-

sembly

• Removing 2nd main gear
• Removing 3rd main gear
• Removing mainshaft front bearing inner

race

Remover

• Removing bushing
• Removing mainshaft rear bearing outer

race

Tool name

Description

NT109

S-NT474

S-NT474

NT077

ZZB0823D

S-NT134

TM-20

< PREPARATION >

[6MT: RS6F94R]

PREPARATION

Lubricant or/and Sealant

INFOID:0000000010842436

Item

Use

Genuine Liquid Gasket
(Three Bond 1215 or equivalent)

• Application to threads of position switch
• Application to mating surface of transaxle case

COMPONENT PARTS

TM-21

< SYSTEM DESCRIPTION >

[6MT: RS6F94R]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

SYSTEM DESCRIPTION

COMPONENT PARTS

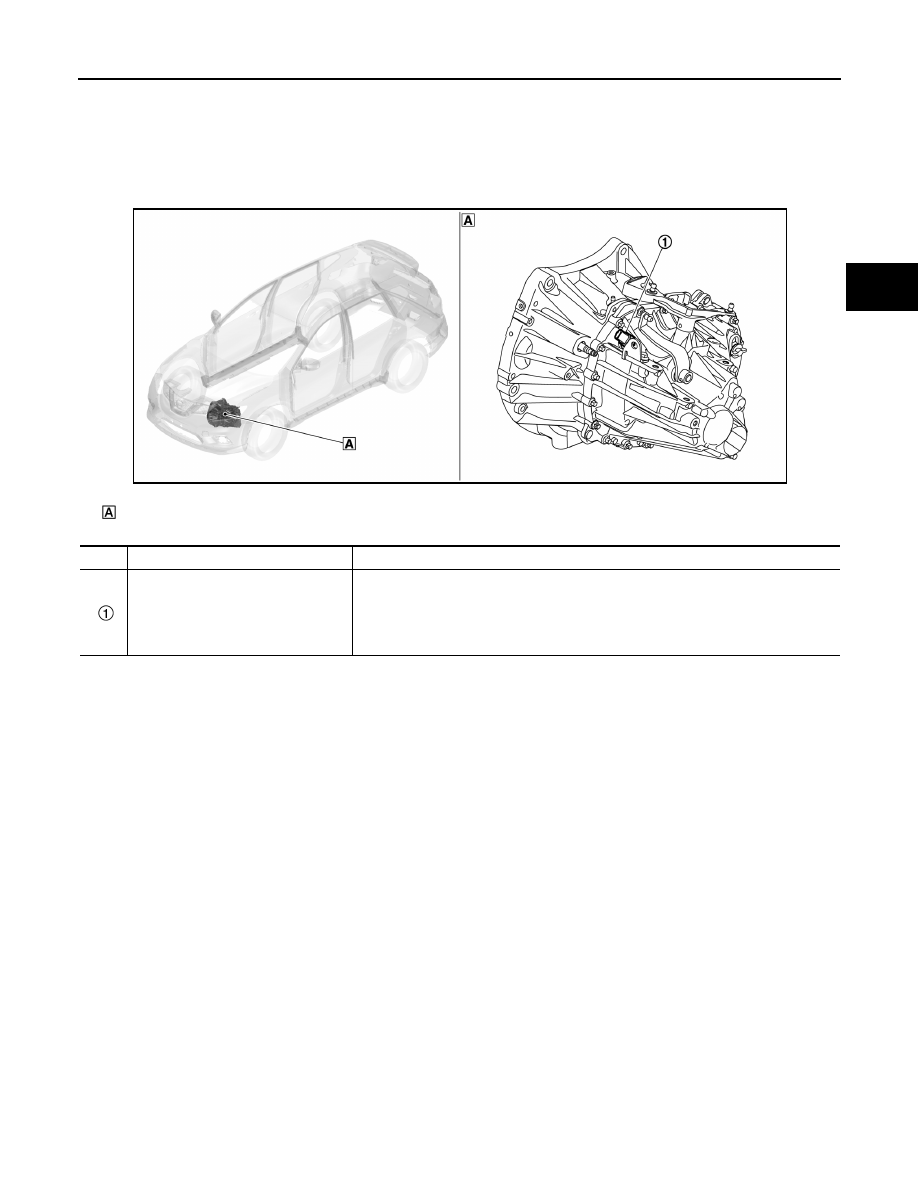

Component Parts Location

INFOID:0000000010842437

Transaxle assembly

No.

Component

Function

Position switch
• Park/Neutral position (PNP) switch
• Back-up lamp switch

Position switch includes park/neutral position (PNP) switch and back-up lamp switch.

Park/Neutral position (PNP) switch

• It detects that the transaxle is in neutral position.

Back-up lamp switch

• It detects that the transaxle is in reverse gear position.

JSDIA5840ZZ
