SYSTEM

HAC-39

< SYSTEM DESCRIPTION >

[AUTOMATIC AIR CONDITIONING]

C

D

E

F

G

H

J

K

L

M

A

B

HAC

N

O

P

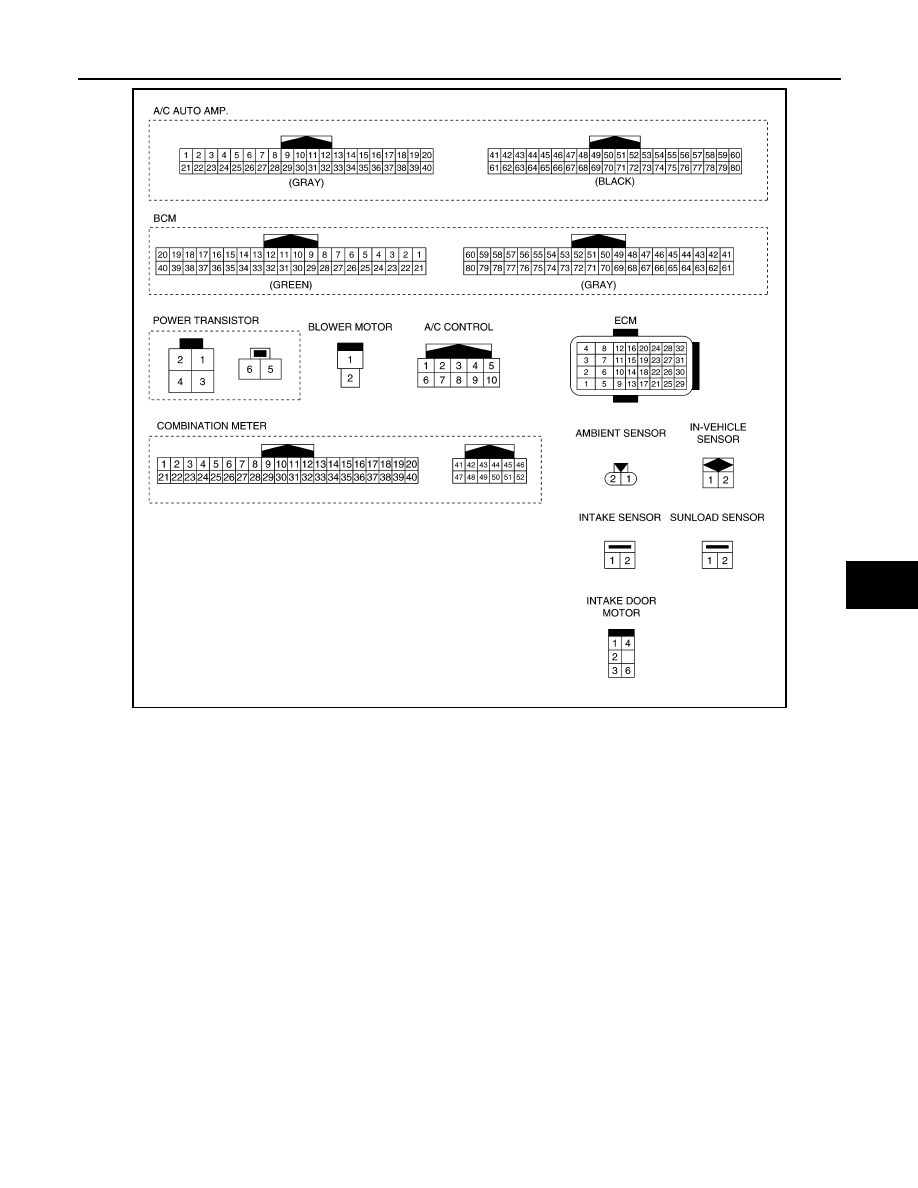

JMIIA3670GB

HAC-40

< SYSTEM DESCRIPTION >

[AUTOMATIC AIR CONDITIONING]

OPERATION

OPERATION

Switch Name and Function

INFOID:0000000010939712

OPERATION AND DISPLAY OF AUTOMATIC AIR CONDITIONING SYSTEM

Display: Display in A/C control

• Air conditioning operation status is indicated on display in A/C control.
• Air conditioning status display screen is indicated when MODE VENT, MODE FOOT or MODE DEF switches

is pressed while air conditioning is OFF.

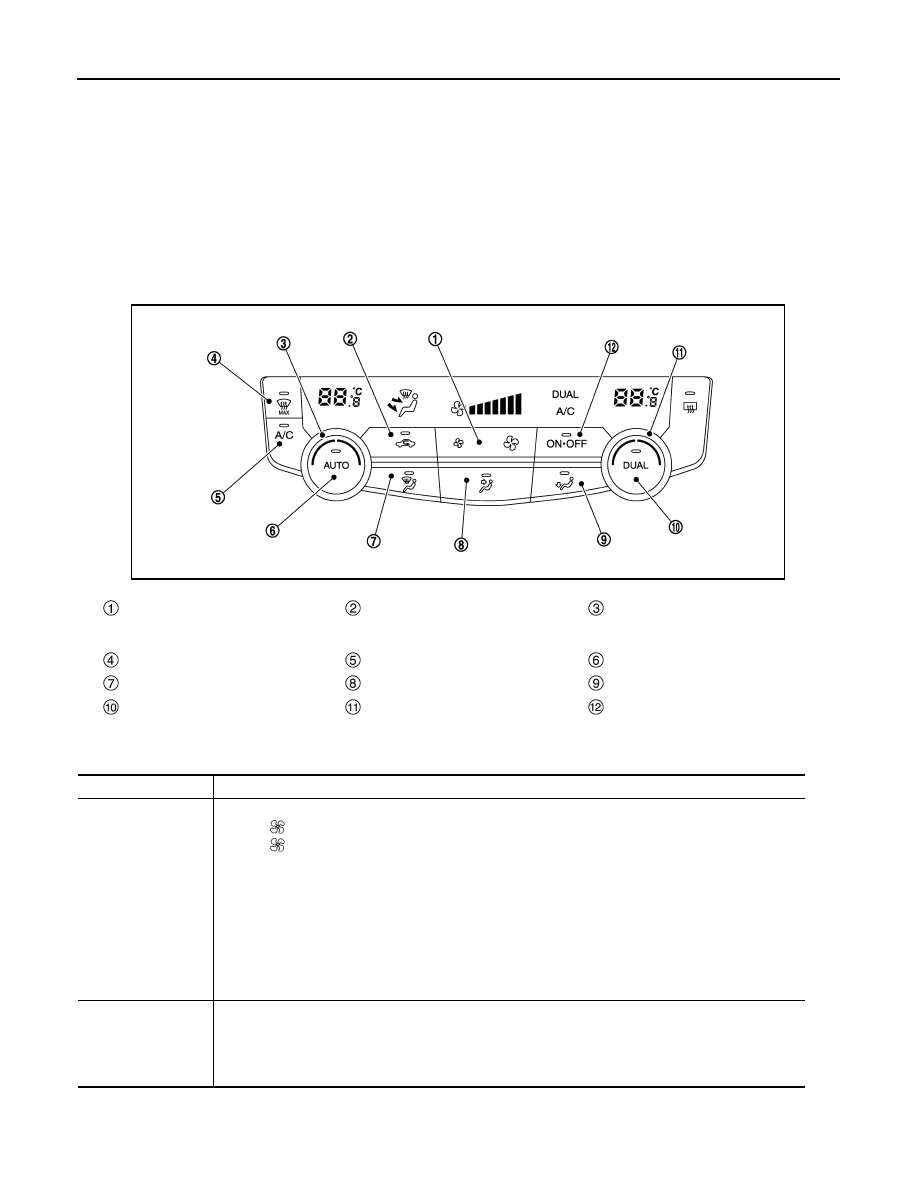

Operation: A/C control

Fan switch

INTAKE switch

Temperature control dial [passenger
side (RHD models)/driver side (LHD
models)]

MAX DEF switch

A/C switch

AUTO switch

MODE DEF switch

MODE VENT switch

MODE FOOT switch

DUAL switch

Temperature control dial [driver side
(RHD models)/passenger side (LHD
models)]

ON·OFF switch

Switch name

Function

Fan switch

• Air flow can be set within a range between 1st – 7th speed according to switch operation.

- Press

(large):

Air flow increases

- Press

 (small): Air flow decreases

• Air conditioning turns ON and operates according to the following status, when this switch is pressed

while air conditioning is OFF.

- Air outlet: Automatic control
- Air flow: 1st speed
- Air inlet: Settings set before this switch is pressed
- A/C switch: Settings set before air conditioning is turned OFF
NOTE:
Automatic air flow control is cancelled (AUTO switch indicator turns OFF), when fan switch is pressed
while AUTO switch indicator is ON.

INTAKE switch

Air inlet changes between recirculation (REC)

⇔

 fresh air intake (FRE) each time this switch is pressed.

• Switch indicator lamp ON: Recirculation
• Switch indicator lamp OFF: Fresh air intake
NOTE:
Air inlet can be changed when front air conditioning is in OFF status.

JMIIA3572ZZ

OPERATION

HAC-41

< SYSTEM DESCRIPTION >

[AUTOMATIC AIR CONDITIONING]

C

D

E

F

G

H

J

K

L

M

A

B

HAC

N

O

P

Temperature control
dial (driver side)

• Setting temperature can be set according to dial operation within a range between 16.0

°

C – 30.0

°

C at

a rate of 0.5

°

C per adjustment.

- Clockwise: Setting temperature increases
- Counterclockwise: Setting temperature decreases
• If temperature control dial (driver side) is counterclockwise turned when temperature setting is 16.0

°

C,

temperature setting indicates “Lo”. And air conditioning system operates following status.

- Air mix: Full cold
- Air outlet: Settings set before temperature setting is “Lo”
- Air flow: 7th speed
- Air inlet: REC
- A/C switch: ON
• If temperature control dial (driver side) is clockwise turned when temperature setting is 30.0

°

C, tem-

perature setting indicates “HI”. And air conditioning system operates following status.

- Air mix: Full hot
- Air outlet: Settings set before temperature setting is “HI”
- Air flow: 7th speed
- Air inlet: FRE
- A/C switch: Settings set before temperature setting is “HI”
NOTE:
When air conditioning is OFF, setting temperature can be set only while air conditioning status screen
(only when MODE VENT, MODE FOOT or MODE DEF switches is pressed) is indicated.

Temperature control
dial (passenger side)

• Left and right ventilation temperature separately control (DUAL switch indicator) turns ON according

to dial operation. Air flow temperature of passenger side can be changed without changing air flow
temperature of driver side.

• Setting temperature can be set according to dial operation within a range between 16.0

°

C – 30.0

°

C at

a rate of 0.5

°

C per adjustment.

- Clockwise: Setting temperature increases
- Counterclockwise: Setting temperature decreases
• If temperature control dial (passenger side) is counterclockwise turned when temperature setting is

16.0

°

C, temperature setting indicates “Lo”. And air mix setting is set to full cold.

• If temperature control dial (passenger side) is clockwise turned when temperature setting is 30.0

°

C,

temperature setting indicates “HI”. And air mix setting is set to full hot.

NOTE:
When air conditioning is OFF, setting temperature can be set only while air conditioning status screen
(only when MODE VENT, MODE FOOT or MODE DEF switches is pressed) is indicated.

MAX DEF switch

MAX DEF mode (switch indicator) changes between ON

⇔

 OFF each time switch is pressed.

• When this switch is pressed while air conditioning is ON
- Air conditioning becomes the following status when DEF mode is turned ON.
• Air outlet: DEF
• Air flow: Maximum setting
• Air inlet: Fresh air intake
• A/C switch: ON
- Air conditioning becomes the following status when DEF mode is turned OFF.
• Air outlet: Settings set before DEF mode is turned ON
• Air flow: Settings set before DEF mode is turned ON
• Air inlet: Settings set before DEF mode is turned ON
• A/C switch: Settings set before DEF mode is turned ON
• When this switch is pressed while air conditioning is OFF
- Air conditioning turns ON and operates in the following status, when DEF mode is turned ON.
• Air outlet: DEF
• Air flow: Maximum setting
• Air inlet: Fresh air intake
• A/C switch: ON
- Air conditioning becomes the following status when DEF mode is turned OFF.
• Air outlet: Automatic control
• Air flow: Automatic control
• Air inlet: Automatic control
• A/C switch: Settings set before DEF mode is turned OFF
NOTE:
When DEF mode is turned ON while AUTO switch indicator is turned ON, AUTO switch indicator turns
OFF. However, automatic air flow control continues.

Switch name

Function

HAC-42

< SYSTEM DESCRIPTION >

[AUTOMATIC AIR CONDITIONING]

OPERATION

A/C switch

Compressor control (switch indicator) changes between ON

⇔

 OFF each time this switch is pressed

while blower motor is operated.
NOTE:
A/C switch cannot be turned ON when blower motor is OFF.

AUTO switch

• AUTO switch indicator turns ON and air conditioning becomes the following status, when this switch is

pressed while air conditioning is ON.

- Air outlet: Automatic control
- Air flow: Automatic control
- Air inlet: Automatic control
- A/C switch: Settings set before this switch is pressed
• Air conditioning turns ON and operates according to the following status, when this switch is pressed

while air conditioning is OFF. (AUTO switch indicator turns ON)

- Air outlet: Automatic control
- Air flow: Automatic control
- Air inlet: Automatic control
- A/C switch: Settings set before this switch is pressed
NOTE:
When air outlet or air flow is manually operated while AUTO switch indicator is ON, AUTO switch indica-
tor turns OFF. However, automatic control continues for other functions than air outlet or air flow.

MODE DEF switch

• Air outlet changes to DEF when this switch is pressed while air conditioning is ON and air outlet con-

dition is automatic control.

• Air outlet changes as following when this switch is pressed while air conditioning is ON and air outlet

condition is manual control.

- V/D

⇒

 VENT

- VENT

⇒

 V/D

- B/L

⇒

 ALL

- ALL

⇒

 B/L

- FOOT

⇒

 D/F

- D/F

⇒

 FOOT

- DEF

⇒

 Automatic control

- Automatic control (MODE DEF/VENT/FOOT switch indicator is not illuminated)

⇒

 DEF

• When this switch is pressed while air conditioning is ON and MODE DEF is ON, air outlet control is

changed to automatic control.

• When this switch is pressed while air conditioning is OFF, air conditioning becomes the following status
- Air outlet: DEF
- Air flow: Minimum setting
- Air inlet: Settings set before air conditioning is turned OFF
- A/C switch: Settings set before air conditioning is turned OFF
• When this switch is pressed while MAX DEF is ON, air conditioning becomes the following status
- Air outlet: DEF
- Air flow: Settings set before MAX DEF is turned ON*
- Air inlet: Settings set before MAX DEF is turned ON*
- A/C switch: Settings set before MAX DEF is turned ON*
NOTE:
• Automatic air outlet control is cancelled (AUTO switch indicator turns OFF), when MODE DEF switch

is pressed while AUTO switch indicator is ON.

• *: When MAX DEF is turned ON from air conditioning OFF status, each settings are set before air con-

ditioning is turned OFF.

Switch name

Function
