Ниссан X-Трейл T32 (2018 год). Инструкция - часть 75





8 - 21

Техническое обслуживание и операции, выполняемые владельцем

В держателе

c

 также находятся предохранители. При необ-

ходимости проверки и/или замены предохранителя, обрати-
тесь на сервисную станцию официального дилера NISSAN.

Плавкие вставки

Если какое-либо электрическое оборудование не работает,
а предохранители находятся в нормальном состоянии, про-
верьте плавкие вставки. Если какая-либо вставка расплави-
лась, замените ее оригинальной деталью NISSAN.

ПАССАЖИРСКИЙ САЛОН

ВНИМАНИЕ

Запрещается применять предохранители с номинальным
значением тока, отличающимся в большую или меньшую
сторону от указанного на предохранителе. Это может при-
вести к выходу из строя электрической системы или к воз-
никновению пожара.

При отказе какого-либо компонента электрооборудования
проверьте целостность предохранителей.

Выньте перегоревший предохранитель с помощью спе-

7.

циального съемника, находящегося в блоке предохрани-
телей в пассажирском салоне.

Перегоревший предохранитель

8.

A следует заменить

новым B.

Если новый предохранитель тоже перегорает после замены,
обратитесь на сервисную станцию официального дилера
NISSAN для проверки и ремонта системы электрооборудо-
вания автомобиля.

8 - 22

Техническое обслуживание и операции, выполняемые владельцем

Перегоревший предохранитель

5.

A следует заменить

новым B.

Если новый предохранитель тоже перегорает после замены,
обратитесь на сервисную станцию официального дилера
NISSAN для проверки и ремонта системы электрооборудо-
вания автомобиля.

Удалите перегоревший предохранитель с помощью спе-

4.

циального съемника A.

Торцевая часть передней панели

Убедитесь в том, что замок зажигания находится в положе-
нии OFF.

Убедитесь в том, что переключатель света фар находит-

1.

ся в положении OFF.

Откройте крышку блока предохранителей.

2.

Найдите перегоревший предохранитель.

3.

Для всех автомобилей с левосторонним управлением

Для системы «стоп-старт» (для некоторых вариантов исполнения автомобиля)

8 - 23

Техническое обслуживание и операции, выполняемые владельцем

Выключатель питания с плавким
предохранителем для длительного хранения
автомобиля

Пример

Во избежание разряда аккумуляторной батареи выключа-
тель питания с плавким предохранителем для длительного
хранения автомобиля выключен при поставке автомобиля
с завода. Перед передачей автомобиля владельцу, этот вы-
ключатель должен быть нажат во включенное положение, и
должен постоянно оставаться в этом положении.

Если выключатель питания с плавким предохранителем для
длительного хранения автомобиля не включен (не нажат), то
на информационном дисплее может появиться предупрежде-
ние [Shipping Mode On Push Storage Fuse] (Режим поставки
предохранителя для длительного хранения автомобиля). См.
раздел «Предупреждающие сообщения и индикаторы на ин-
формационном дисплее» главы «2. Приборная панель и ор-
ганы управления».

Если какое-либо электрооборудование не работает, извле-
ките выключатель питания с плавким предохранителем для
длительного хранения автомобиля и вставьте его обратно.

Перегоревший предохранитель

8.

A следует заменить

новым B.

Если новый предохранитель тоже перегорает после замены,
обратитесь на сервисную станцию официального дилера
NISSAN для проверки и ремонта системы электрооборудо-
вания автомобиля.

Перчаточный ящик

Убедитесь в том, что замок зажигания находится в по-

1.

ложении OFF.

Убедитесь в том, что переключатель света фар находит-

2.

ся в положении OFF.

Откройте перчаточный ящик и отсоедините демпфер

3.

c

.

Удерживайте крышку перчаточного ящика так, чтобы

4.

расстояние между верхней кромкой крышки и панелью
управления составляло примерно 5 см, а затем выньте
петли

d

, находящиеся в нижней части крышки.

Освободите левый и правый ограничители

5.

e

 и снимите

крышку перчаточного ящика.

Найдите перегоревший предохранитель.

6.

Удалите перегоревший предохранитель с помощью спе-

7.

циального пинцета.

Автомобили с правосторонним управлением

8 - 24

Техническое обслуживание и операции, выполняемые владельцем

ПРИБОРЫ ОСВЕЩЕНИЯ И СВЕТОВОЙ
СИГНАЛИЗАЦИИ

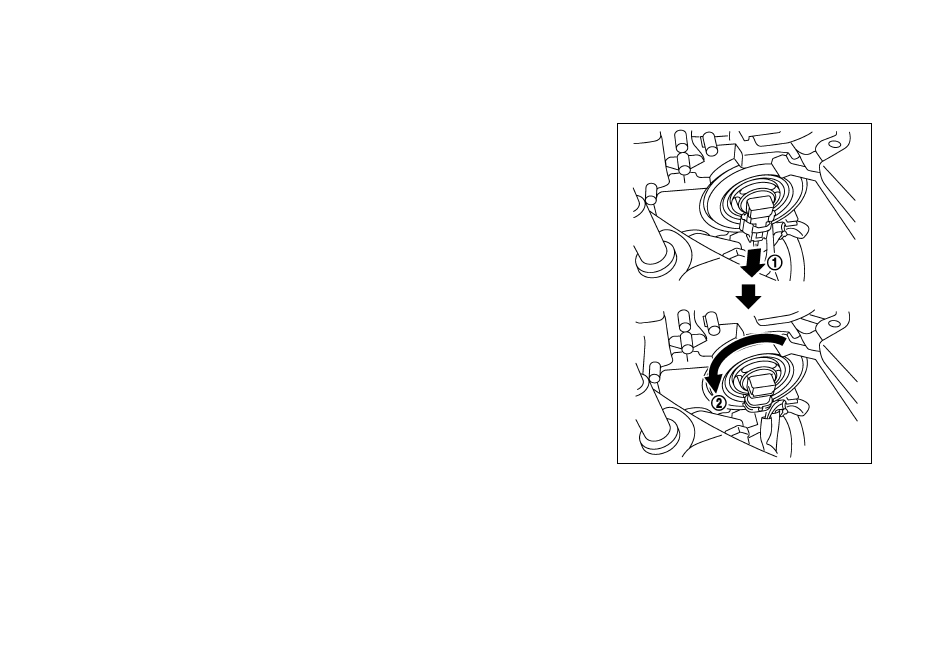

Ближний свет

1.  Отсоедините «отрицательный» провод от аккумулятор-

ной батареи.

2.  Отсоедините электрический разъем

c

 от цоколя лампы.

3. Выньте

лампу

d

, повернув ее против часовой стрелки.

Не трясите и не вращайте лампу, вынимая ее.

4.  Установите новую лампу на место, действуя в обратном

порядке.

ФАРЫ

Светодиодные фары

При необходимости замены обратитесь на сервисную стан-
цию официального дилера NISSAN.

Фары с галогенными лампами

Галогенная фара представляет собой блок-фару, в которой
используются сменные галогенные лампы. Лампы могут за-
меняться из моторного отсека без демонтажа блок-фары.

ВНИМАНИЕ

Колба галогенной лампы наполнена газом под высоким
давлением. При падении или появлении царапин на колбе
лампа может лопнуть.

ПРИМЕЧАНИЕ

При неисправности выключателя питания с плавким предо-
хранителем для длительного хранения автомобиля обрати-
тесь на сервисную станцию официального дилера NISSAN.

Извлечение выключателя питания с плавким предохраните-
лем для длительного хранения автомобиля

Перед извлечением выключателя питания с плавким

1.

предохранителем для длительного хранения автомоби-
ля убедитесь в том, что выключатель зажигания нахо-
дится в положении OFF или LOCK.

Убедитесь в том, что переключатель света фар находит-

2.

ся в положении OFF.

Откройте крышку блока предохранителей.

3.

Сожмите фиксирующие защелки

4.

c

 по обеим сторонам

выключателя питания с плавким предохранителем для
длительного хранения автомобиля.

Вытяните выключатель питания с плавким предохрани-

5.

телем для длительного хранения автомобиля из блока
предохранителей, не перекашивая его

d

.
