PG-2

REAR DOOR HARNESS RH .............................. 93
TAIL HARNESS ................................................... 94
BACK DOOR HARNESS ..................................... 95

Wiring Diagram Codes (Cell Codes) ....................... 96

ELECTRICAL UNITS LOCATION ........................... 101

Electrical Units Location ....................................... 101

ENGINE COMPARTMENT /EXCEPT FOR F9Q
ENGINE ............................................................. 101
ENGINE COMPARTMENT /FOR F9Q ENGINE. 102
PASSENGER COMPARTMENT/LHD MODELS. 103
PASSENGER COMPARTMENT/RHD MODELS. 105
TRUNK ROOM COMPARTMENT ..................... 107

HARNESS CONNECTOR ....................................... 108

Description ............................................................ 108

HARNESS CONNECTOR (TAB-LOCKING

TYPE) ................................................................108
HARNESS CONNECTOR (SLIDE-LOCKING
TYPE) ................................................................109

ELECTRICAL UNITS .............................................. 110

Terminal Arrangement ........................................... 110

STANDARDIZED RELAY ........................................ 111

Description ............................................................ 111

NORMAL OPEN, NORMAL CLOSED AND
MIXED TYPE RELAYS ...................................... 111
TYPE OF STANDARDIZED RELAYS ................ 111

FUSE BLOCK - JUNCTION BOX (J/B) .................. 113

Terminal Arrangement ........................................... 113

FUSE AND FUSIBLE LINK BOX ............................ 114

Terminal Arrangement ........................................... 114

FUSIBLE LINK HOLDER (FOR F9Q ENGINE) . 115

POWER SUPPLY ROUTING

PG-3

C

D

E

F

G

H

I

J

L

M

A

B

PG

POWER SUPPLY ROUTING

PFP:00011

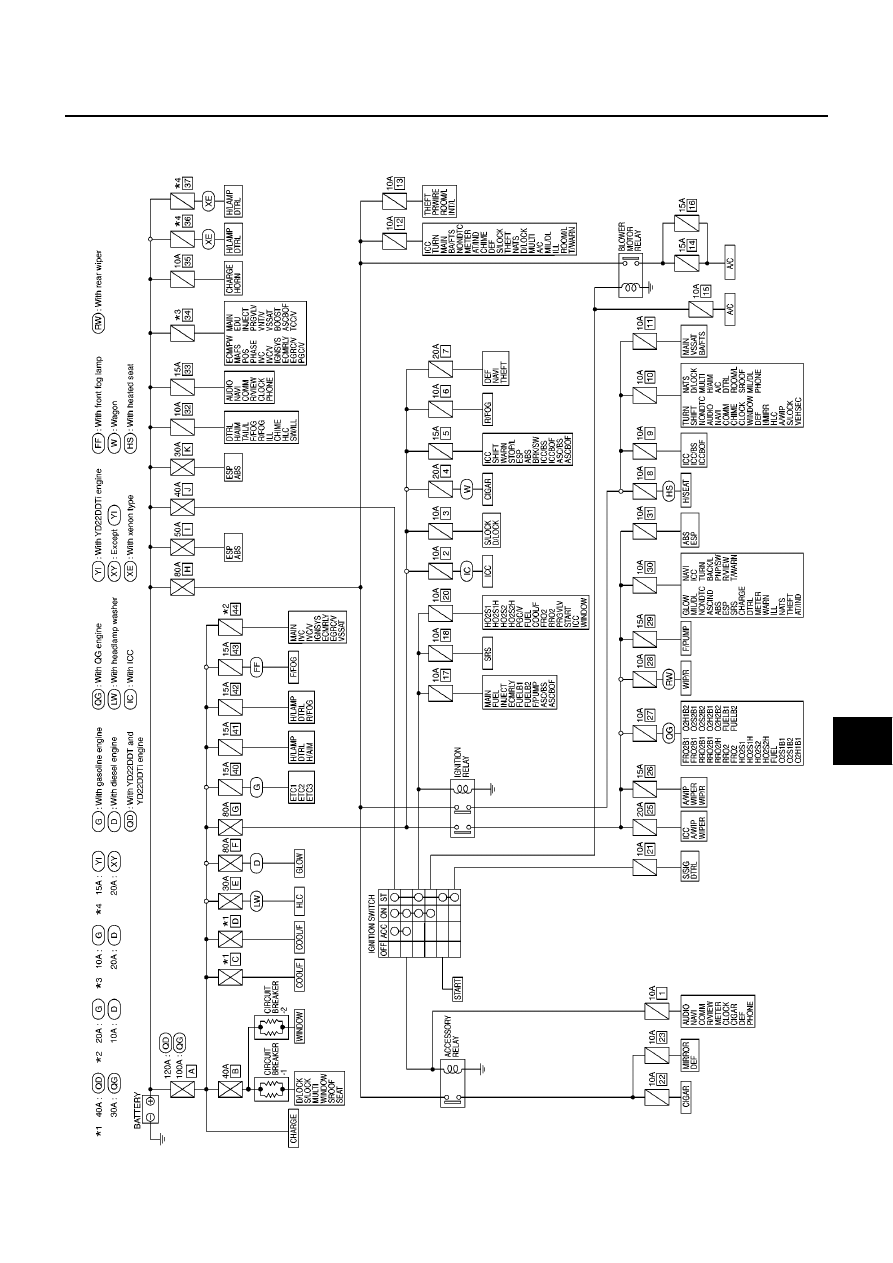

Schematic/EXCEPT FOR F9Q ENGINE MODELS

EKS00A07

MAWA1151E

PG-4

POWER SUPPLY ROUTING

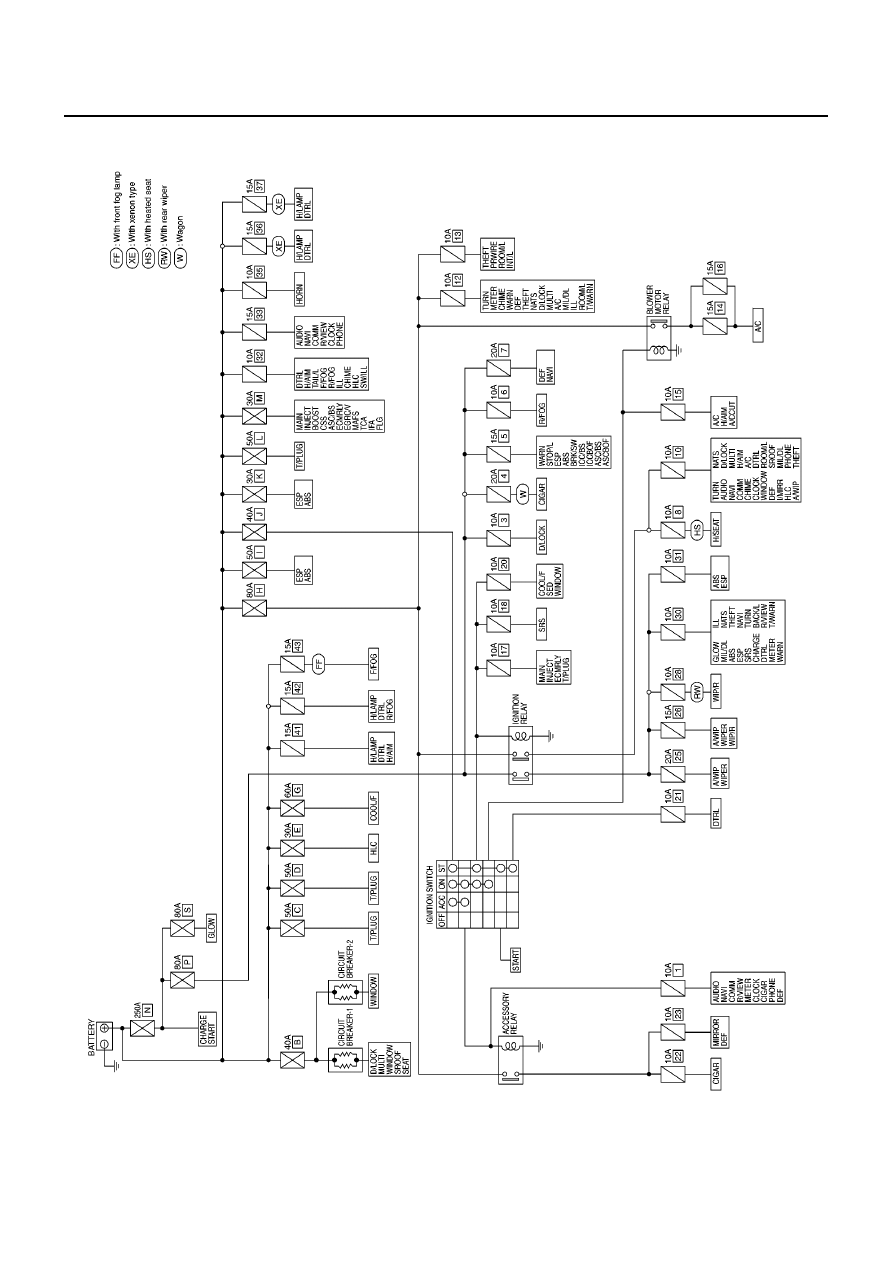

Schematic/FOR F9Q ENGINE MODELS

EKS00B5U

MAWA1160E

POWER SUPPLY ROUTING

PG-5

C

D

E

F

G

H

I

J

L

M

A

B

PG

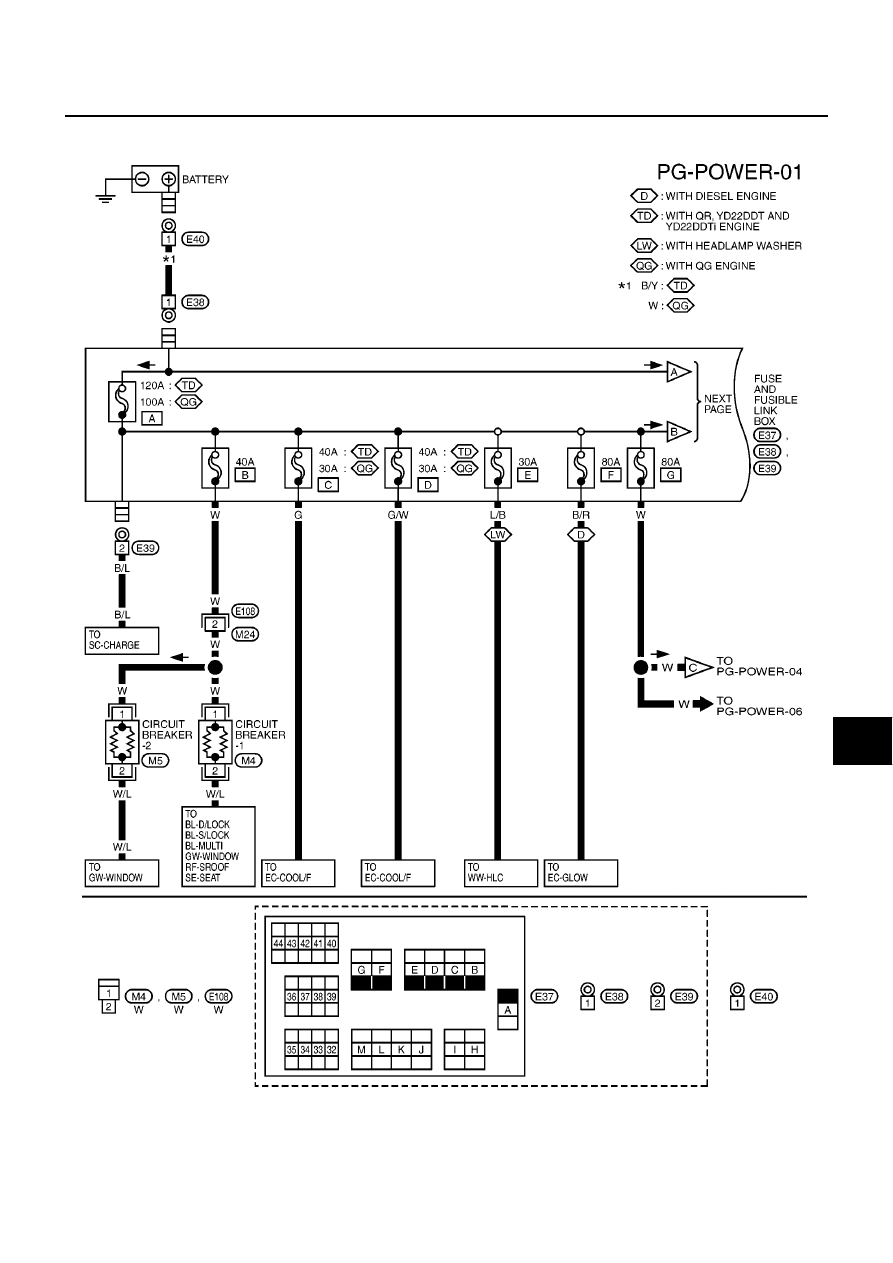

Wiring Diagram — POWER —/EXCEPT FOR F9Q ENGINE MODELS

EKS00A08

BATTERY POWER SUPPLY — IGNITION SW. IN ANY POSITION

MAWA1152E
