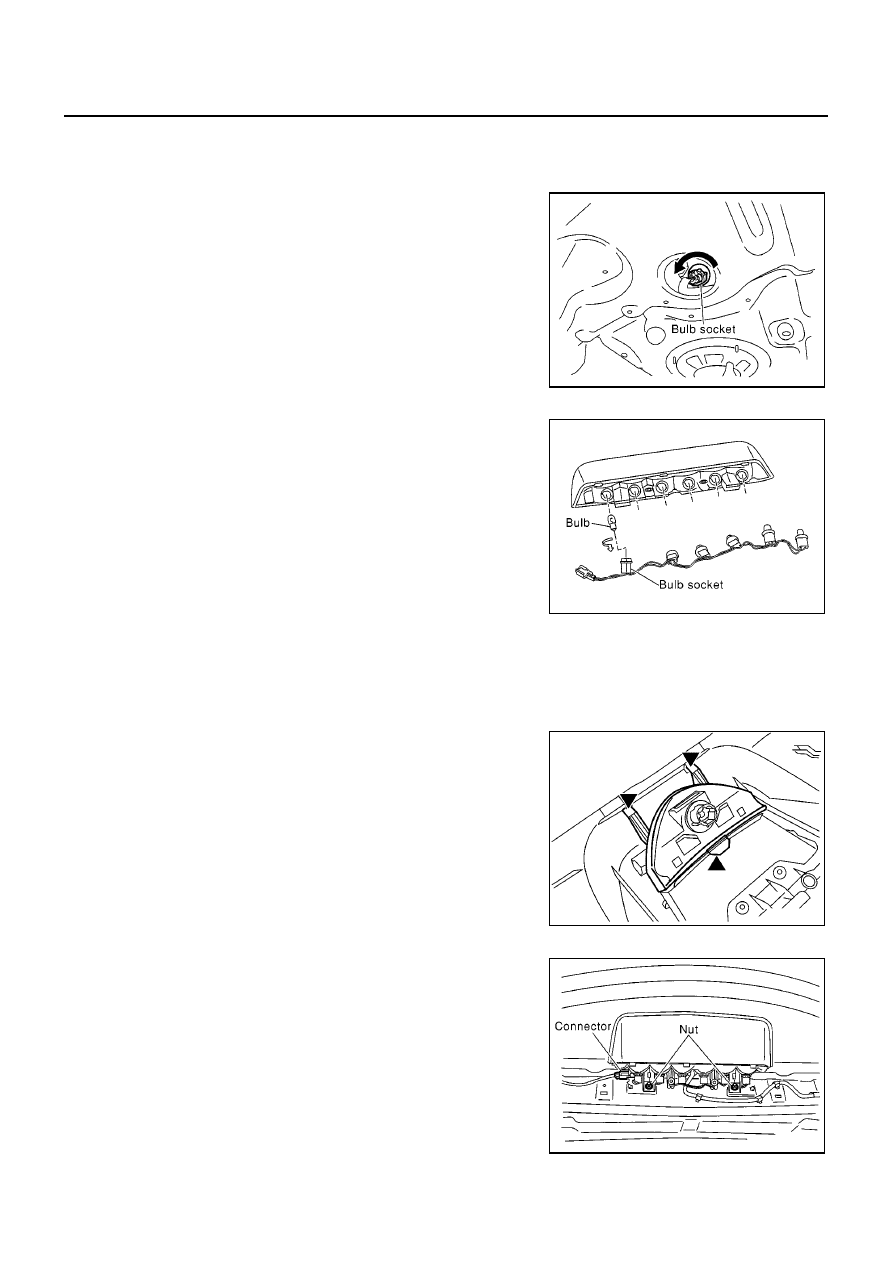

LT-90

HIGH-MOUNTED STOP LAMP

HIGH-MOUNTED STOP LAMP

PFP:26590

Bulb Replacement

EKS009NV

HIGH-MOUNTED STOP LAMP (SEDAN)

1.

Open the trunk lid.

2.

Turn the bulb socket counterclockwise and unlock it.

3.

Remove the bulb from its socket.

HIGH-MOUNTED STOP LAMP (WAGON)

1.

Remove the high-mounted stop lamp. Refer to “Removal and
Installation” below.

2.

Turn the high-mounted stop lamp bulb socket counterclockwise
and unlock it.

3.

Remove the bulb.

HIGH-MOUNTED STOP LAMP (HATCHBACK)

LED bulb is not serviceable.
Replace high-mounted stop lamp assembly.

Removal and Installation

EKS009NW

HIGH-MOUNTED STOP LAMP (SEDAN)

1.

Remove the rear parcel shelf. Refer to EI section in P12 ESM
(SM2E00-1P12E0E).

2.

Take off front and rear nails, then remove high-mounted stop
lamp from rear parcel shelf finisher.

HIGH-MOUNTED STOP LAMP (WAGON)

1.

Remove the back door upper garnish. Refer to EI section in P12
ESM (SM2E00-1P12E0E).

2.

Disconnect the high-mounted stop lamp connector.

3.

Remove the high-mounted stop lamp mounting bolts.

High-mounted stop lamp

: 12V - 21W

MKIB0121E

High-mounted stop lamp

: 12V 5W

MKIA0050E

SKIA0245J

MKIB0122E

HIGH-MOUNTED STOP LAMP

LT-91

C

D

E

F

G

H

I

J

L

M

A

B

LT

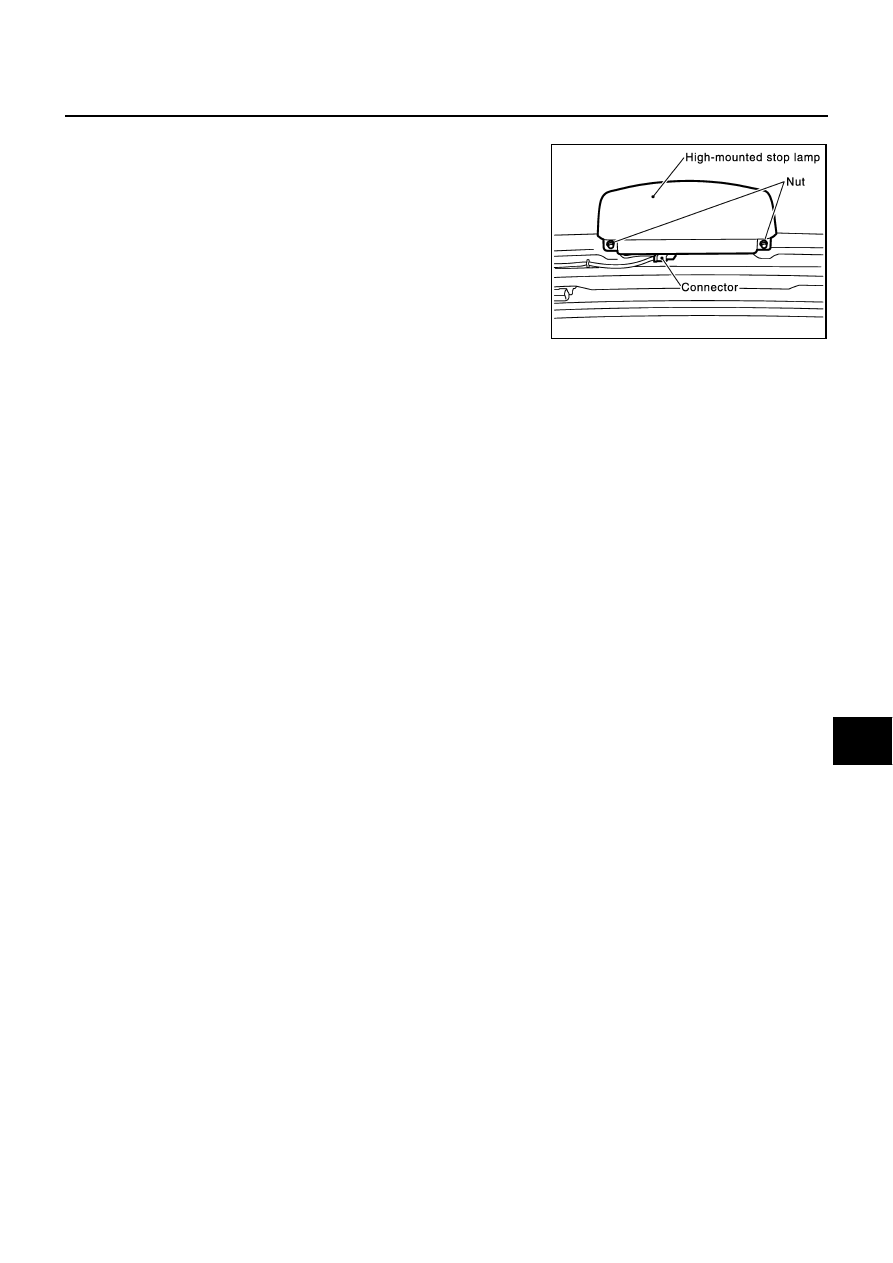

HIGH-MOUNTED STOP LAMP (HATCHBACK)

1.

Remove the back door upper garnish. Refer to EI section in P12
ESM (SM2E00-1P12E0E).

2.

Disconnect the high-mounted stop lamp connector.

3.

Remove the high-mounted stop lamp mounting bolts.

MKIB0231E

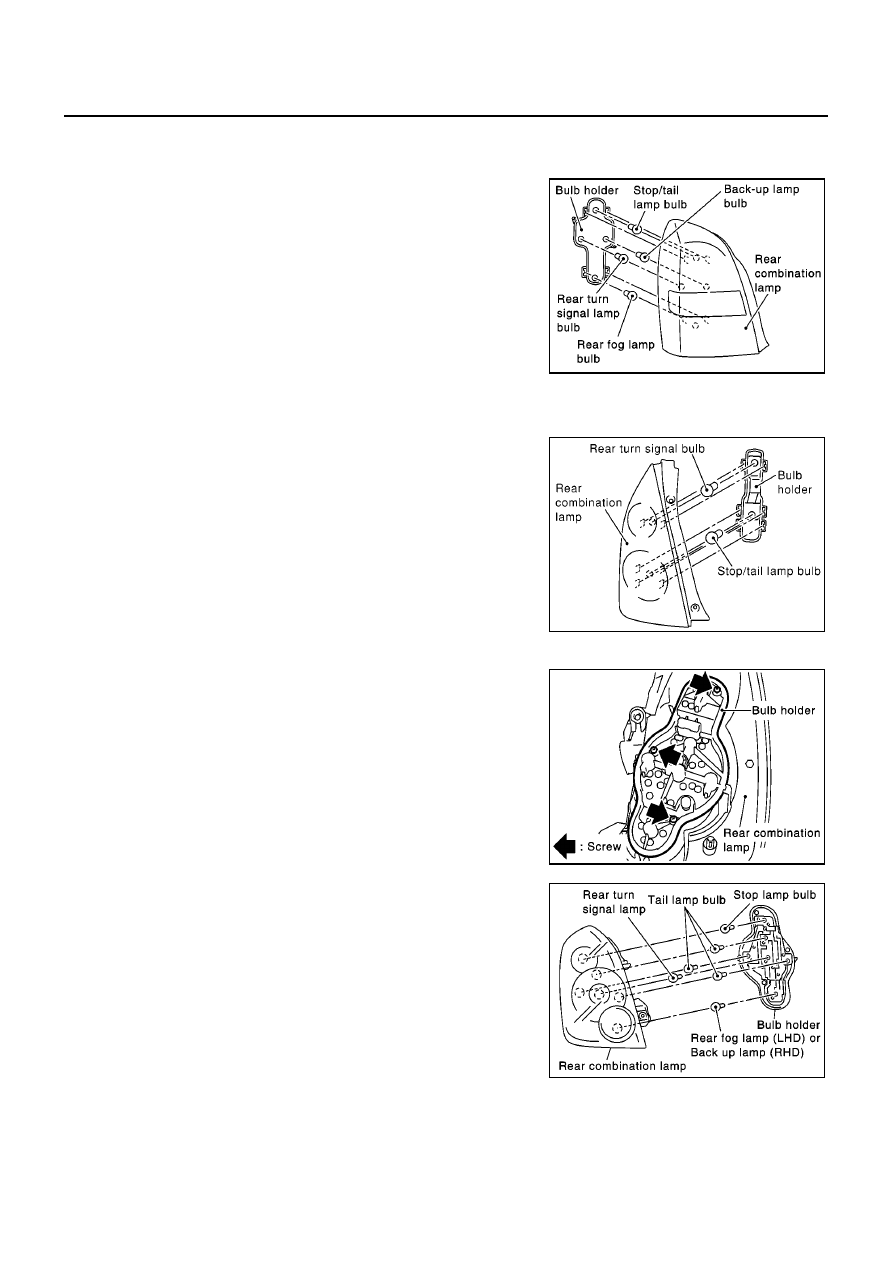

LT-92

REAR COMBINATION LAMP

REAR COMBINATION LAMP

PFP:26554

Bulb Replacement (Sedan)

EKS009NX

1.

Open the trunk lid and remove wheel house finisher.

2.

Remove rear combination lamp mounting nuts (2).

3.

Pull rear combination lamp toward rear of vehicle. Disengage
locating pins (2).

4.

Turn bulb socket counterclockwise and unlock it.

5.

Remove bulbs.

Bulb Replacement (Wagon)

EKS009NY

1.

Open the back door, and remove rear combination lamp mount-
ing bolts (2).

2.

Pull rear combination lamp toward rear of vehicle. Disengage
locating pins (2).

3.

Turn bulb socket counterclockwise and unlock it.

4.

Remove bulb.

Bulb Replacement (Hatchback)

EKS009NZ

1.

Open the back door, and remove rear combination lamp mount-
ing bolts (2).

2.

Pull rear combination lamp toward rear of vehicle. Disengage
locating pins (2).

3.

Remove bulb holder mounting screws(2) and remove bulb
holder from rear combination lamp.

4.

Turn bulb socket counterclockwise and unlock it.

5.

Remove bulb.

Stop/tail lamp

: 12V - 21/5W

Rear turn signal lamp

: 12V - 21W

Back-up lamp

: 12V - 21W

Rear fog lamp

: 12V - 21W

MKIB0246E

Stop/tail lamp

: 12V - 21/5W

Rear turn signal lamp

: 12V - 21W

MKIB0247E

MKIB0244E

Stop lamp

: 12V - 21W

tail lamp

: 12V - 5W

Rear turn signal lamp

: 12V - 21W

Back-up lamp (RHD)

: 12V - 21W

Rear fog lamp (LHD)

: 12V - 21W

MKIB0245E

REAR COMBINATION LAMP

LT-93

C

D

E

F

G

H

I

J

L

M

A

B

LT

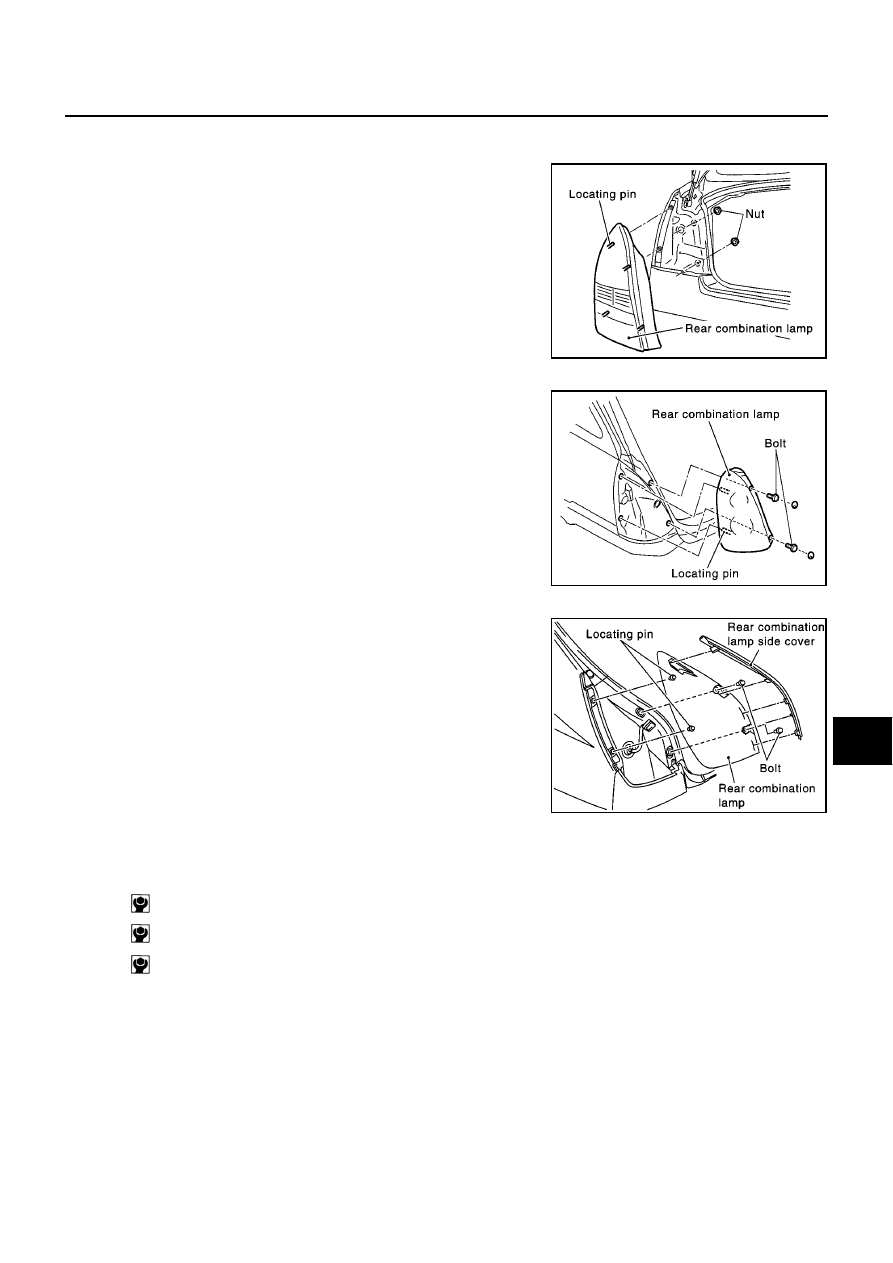

Removal and Installation

EKS009O0

REMOVAL (SEDAN)

1.

Open the trunk lid and remove wheel house finisher.

2.

Remove rear combination lamp mounting nuts (2).

3.

Pull rear combination lamp toward rear of vehicle. Disengage
locating pins (2).

4.

Disconnect rear combination lamp connector.

5.

From outside the vehicle, remove harness.

REMOVAL (WAGON)

1.

Open the back door and remove rear combination lamp mount-
ing bolts (2).

2.

Pull rear combination lamp toward rear of vehicle. Disengage
locating pins (2).

3.

Disconnect rear combination lamp connector.

4.

From outside the vehicle, remove harness.

REMOVAL (HATCHBACK)

1.

Open the back door and remove rear combination lamp side
cover.

2.

Remove rear combination lamp mounting bolts (2).

3.

Pull rear combination lamp toward rear of vehicle. Disengage
locating pins (2).

4.

Disconnect rear combination lamp connector.

5.

From outside the vehicle, remove harness.

INSTALLATION

Install in the reverse order of removal, paying attention to the following.

MKIB0248E

MKIB0249E

MKIB0232E

Rear combination lamp mounting bolts and nuts:

: 2.5 - 3.8 N·m (0.25 - 0.39 kg-m, 23 - 33 in-lb) (SEDAN)

: 3.3 - 7.7 N·m (0.34 - 0.79 kg-m, 30 - 68 in-lb) (WAGON)

: 3.2 - 5.1 N·m (0.33 - 0.52 kg-m, 29 - 45 in-lb) (HATCHBACK)
