Nissan Primera P12. Manual - part 592

LT-78

PARKING, LICENSE PLATE AND TAIL LAMPS

Bulb Replacement

EKS009NF

PARKING AND TAIL LAMPS

Refer to

LT-92, "REAR COMBINATION LAMP"

.

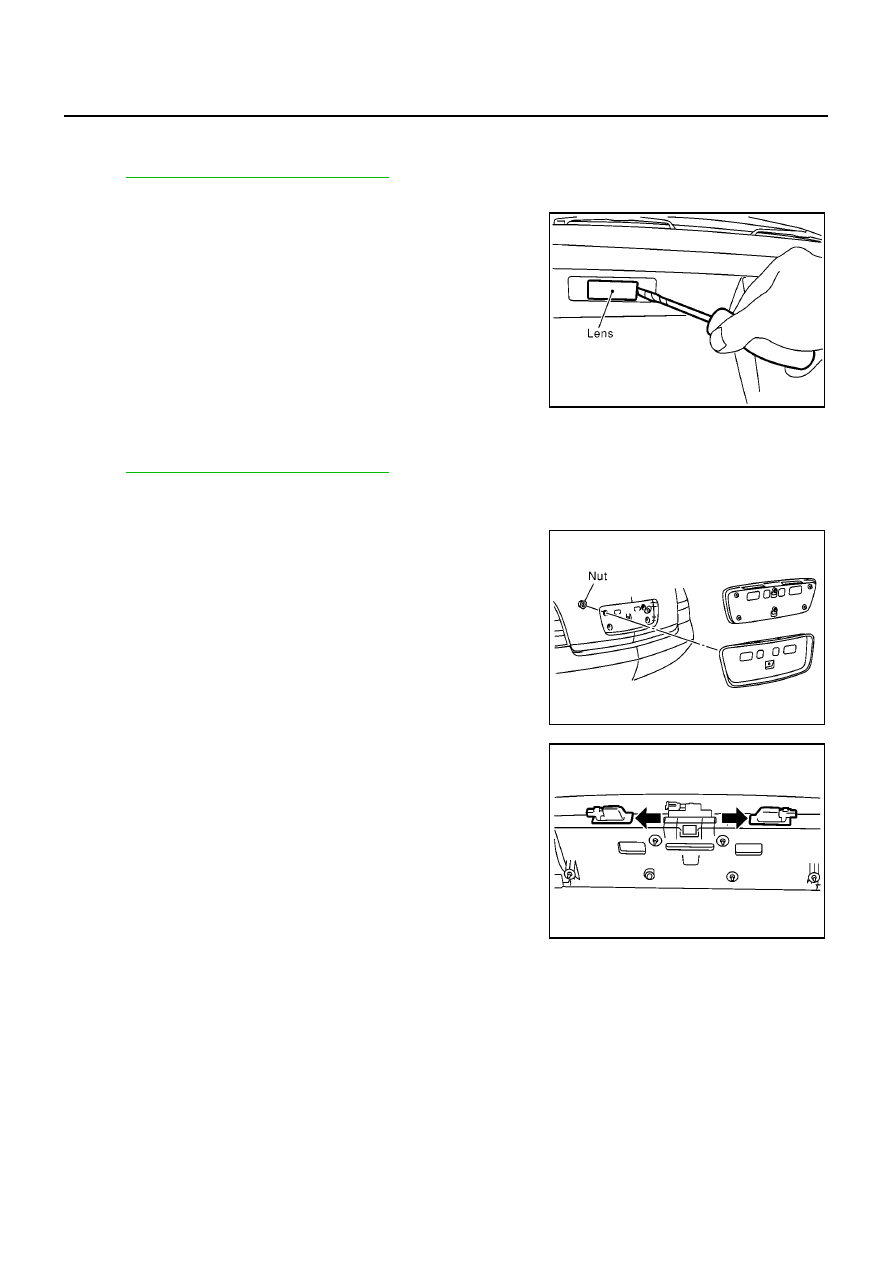

LICENSE PLATE LAMP

1.

Remove the lens using a clip driver or a suitable tool.

2.

Remove the bulb from its socket.

Removal and Installation

EKS009NG

PARKING AND TAIL LAMPS

Refer to

LT-92, "REAR COMBINATION LAMP"

.

LICENSE PLATE LAMP
Removal (Sedan and Hatchback)

1.

Remove the license lamp finisher. Refer to EI section in P12
ESM (SM2E00-1P12E0E) .

2.

Remove the harness from installation pawl for harness.

3.

Push license plate lamp mounting hook.

4.

Pull out license plate lamp from finisher.

Installation

●

Install license plate lamp in the reverse order of removal.

License plate lamp

: 12V - 5W

MKIB0123E

MKIA0052E

MKIA0051E

PARKING, LICENSE PLATE AND TAIL LAMPS

LT-79

C

D

E

F

G

H

I

J

L

M

A

B

LT

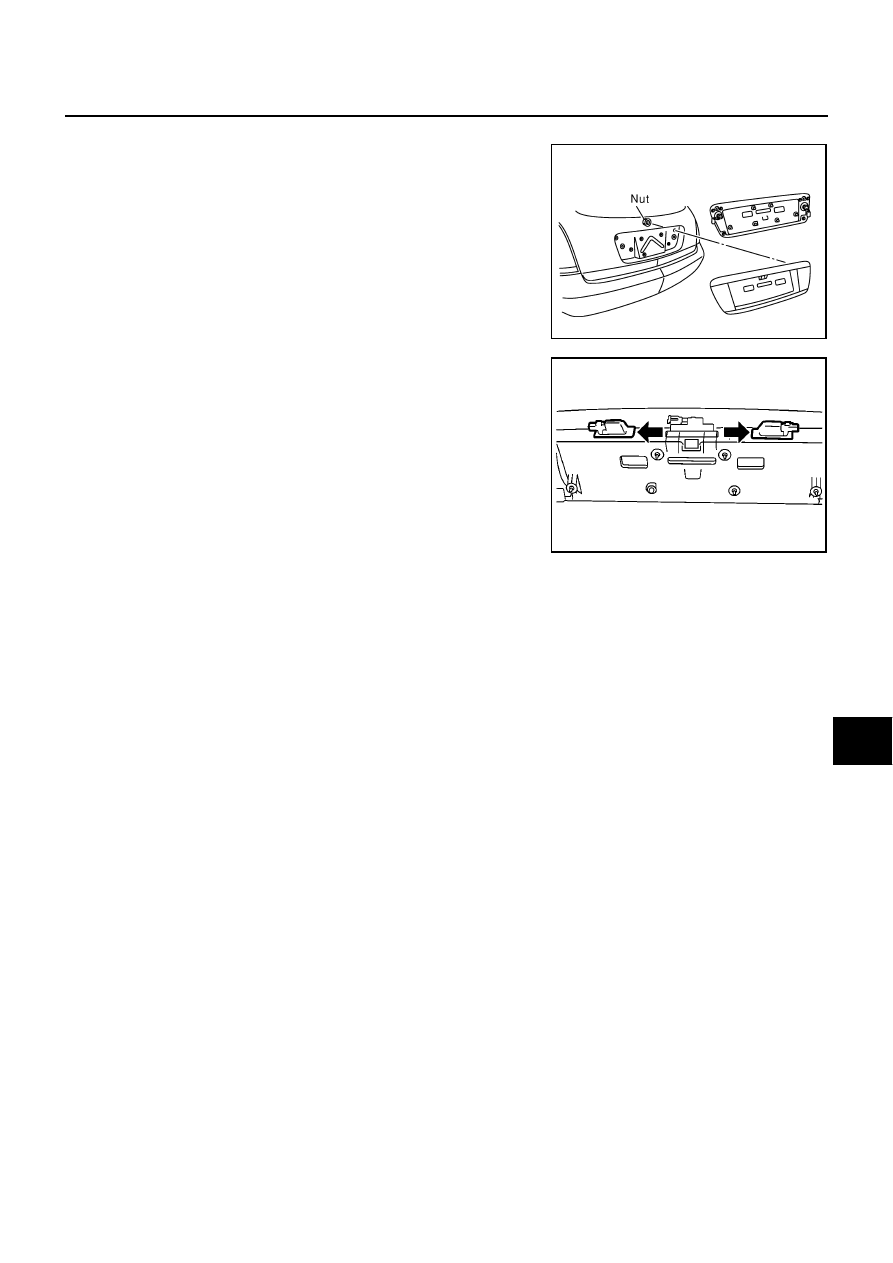

Removal (Wagon)

1.

Remove the license lamp finisher. Refer to EI section in P12
ESM (SM2E00-1P12E0E).

2.

Remove the harness from installation pawl for harness.

3.

Push license plate lamp mounting hook.

4.

Pull out license plate lamp from finisher.

Installation

●

Install license plate lamp in the reverse order of removal.

MKIA0053E

MKIA0051E

LT-80

FRONT FOG LAMP

FRONT FOG LAMP

PFP:00011

System Description

EKS009NH

DESCRIPTION

Power is supplied at all times to fog lamp relay terminal 3

●

through 15A fuse (No. 43, located in the fuse and fusible link box).

With the lighting switch in the 1ST or 2ND position and LOW (“B”) position, power is supplied

●

to lighting switch terminal 11

●

through 10A fuse (No. 32, located in the fuse and fusible link box).

●

to fog lamp switch terminal 32

●

through terminal 12 of the lighting switch.

●

to fog lamp relay terminal 2

●

through the fog lamp switch and body grounds E10 and E58.

FOG LAMP OPERATION

The fog lamp switch is built into the combination switch. The lighting switch must be in the 1st or 2nd position
and LOW (“B”) position for fog lamp operation.
With the fog lamp switch in the ON position,
Power is supplied

●

to front fog lamp relay terminal 2

●

through fog lamp switch terminal 31.

The fog lamp relay is energized and power is supplied

●

from fog lamp relay terminal 5

●

to terminal 1 of each fog lamp, and

●

to combination meter terminal 6 (LHD models) or 19 (RHD models) for the FRONT FOG indicator.

Ground is supplied to terminals 24, 25 and 45 (LHD models) or 11, 12 and 32 (RHD models) to the combina-
tion meter through body grounds M16, M50 and M70.
Ground is supplied to terminal 2 of each front fog lamp through body grounds E10 and E58.
With power and ground supplied, the front fog lamps and the front fog indicator illuminate.

FRONT FOG LAMP

LT-81

C

D

E

F

G

H

I

J

L

M

A

B

LT

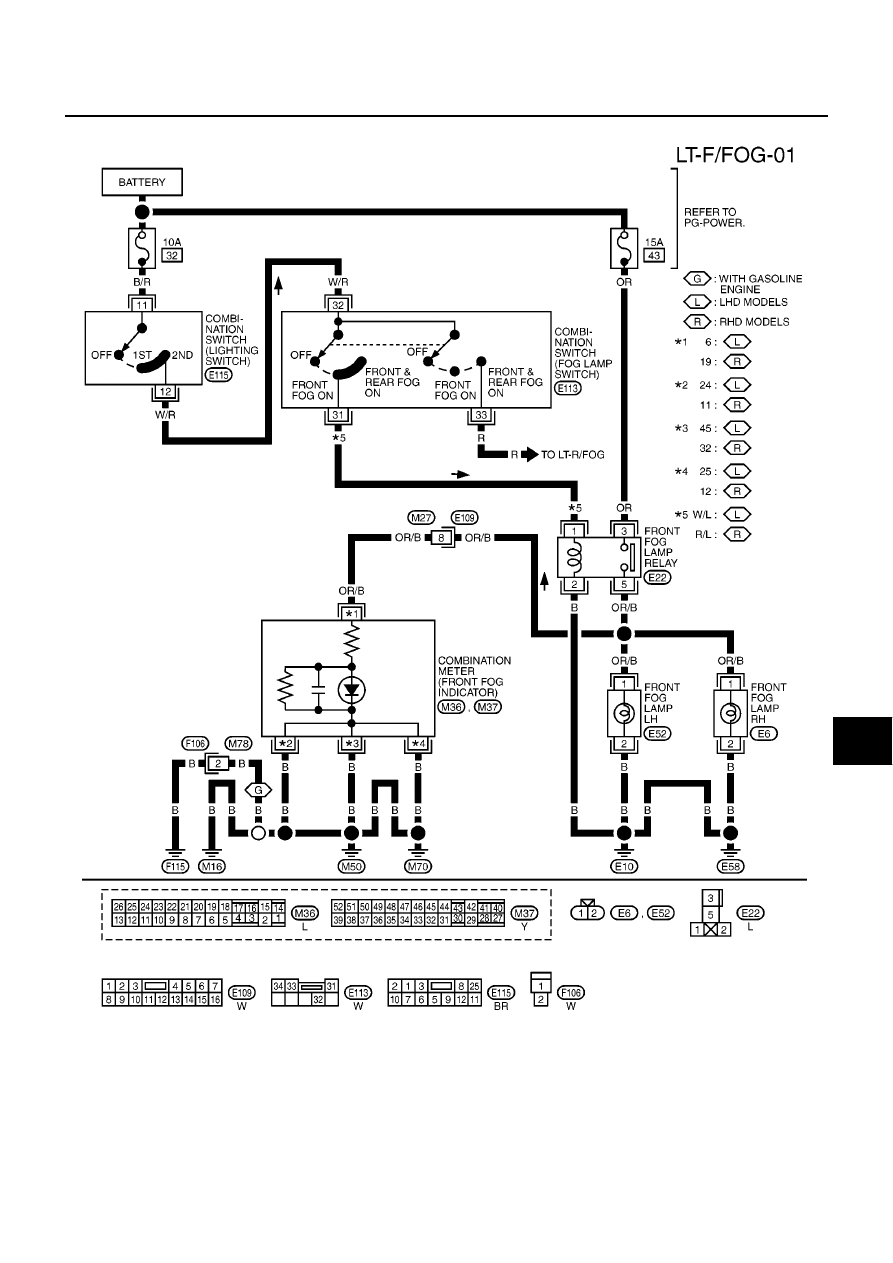

Wiring Diagram — F/FOG —

EKS009NI

MKWA1112E
