LAN-180

[CAN]

CAN SYSTEM (TYPE 31)

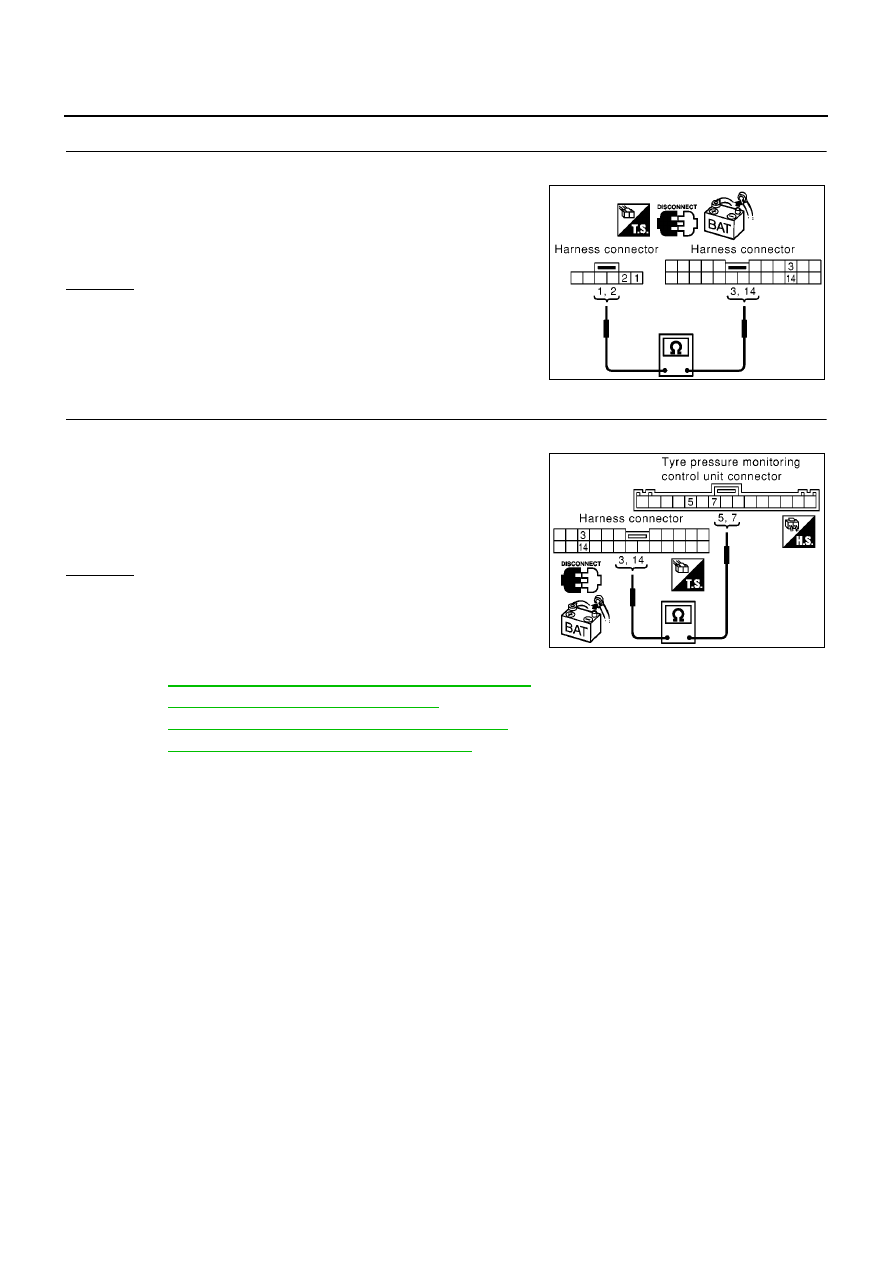

3.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect harness connector B101.

2.

Check continuity between harness connector B107 terminals 2
(L), 1 (R) and harness connector B101 terminals 3 (L), 14 (R).

OK or NG

OK

>> GO TO 4.

NG

>> Repair harness.

4.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect tyre pressure monitoring control unit connector.

2.

Check continuity between harness connector M87 terminals 3
(L), 14 (R) and tyre pressure monitoring control unit harness
connector M129 terminals 7 (L), 5 (R).

OK or NG

OK

>> Reconnect all connectors to perform “SELF-DIAG

RESULTS” and “DATA MONITOR” for “ENGINE”,
“ABS”, “AIR PRESSURE MONITOR”, and “SMART
ENTRANCE” displayed on CONSULT-II. Refer to the
following:

●

EC-83, "DTC U1000 CAN COMMUNICATION LINE"

for “ENGINE”

●

BRC-25, "CAN Communication Circuit"

for “ABS”

●

WT-23, "Inspection 4: CAN Communication Line"

for “AIR PRESSURE MONITOR”

●

BCS-23, "CAN Communication Line Check"

for “SMART ENTRANCE”

NG

>> Repair harness.

2(L) – 3(L)

: Continuity should exist.

1(R) – 14(R)

: Continuity should exist.

PKIA0877E

3(L) – 7(L)

: Continuity should exist.

14(R) – 5(R)

: Continuity should exist.

PKIA0885E

CAN SYSTEM (TYPE 31)

LAN-181

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

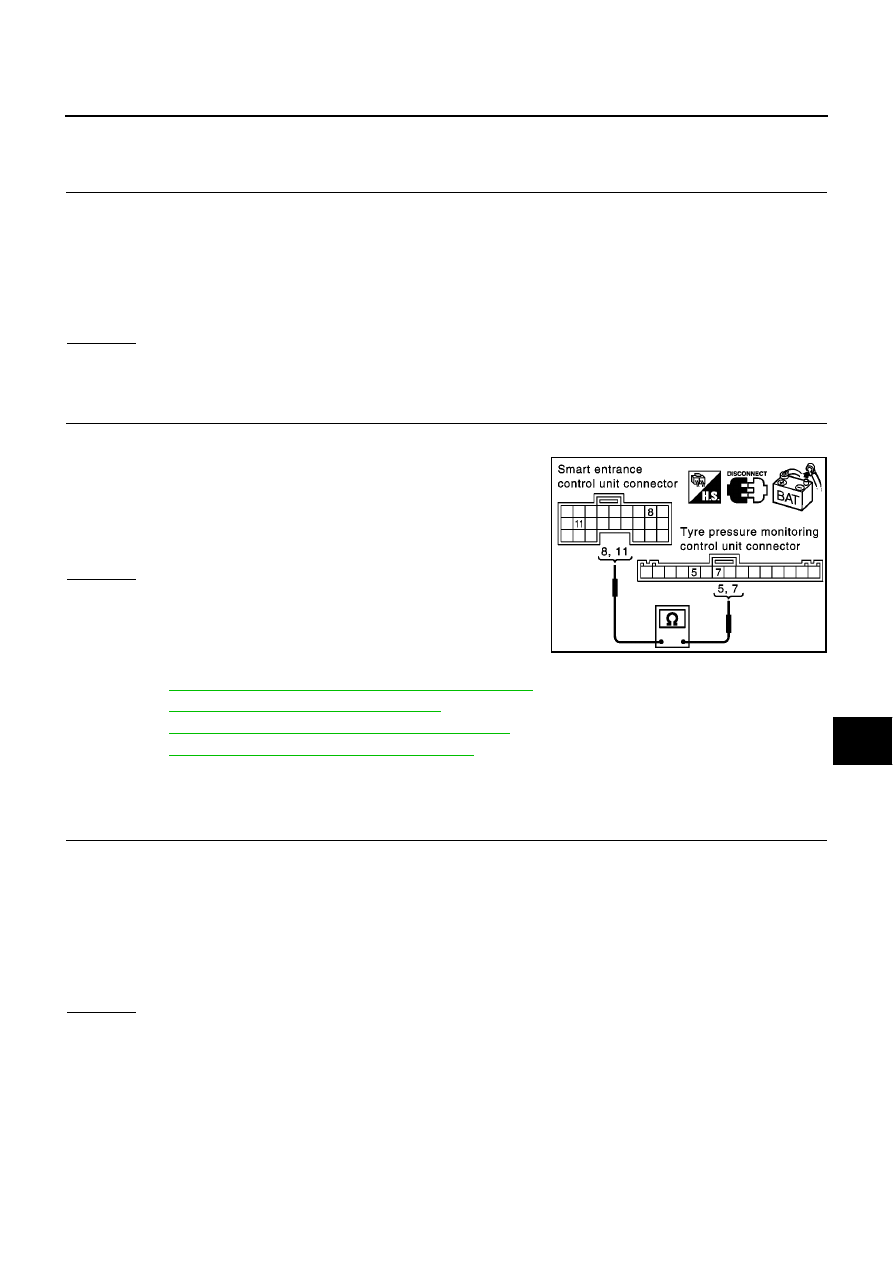

Circuit Check Between Tyre pressure monitoring control unit and Smart
Entrance Control Unit

EKS00ASQ

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the negative battery cable.

3.

Check following terminals and connector for damage, bend and loose connection. (control unit side and
harness side)

●

Smart entrance control unit.

●

Tyre pressure monitoring control unit.

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

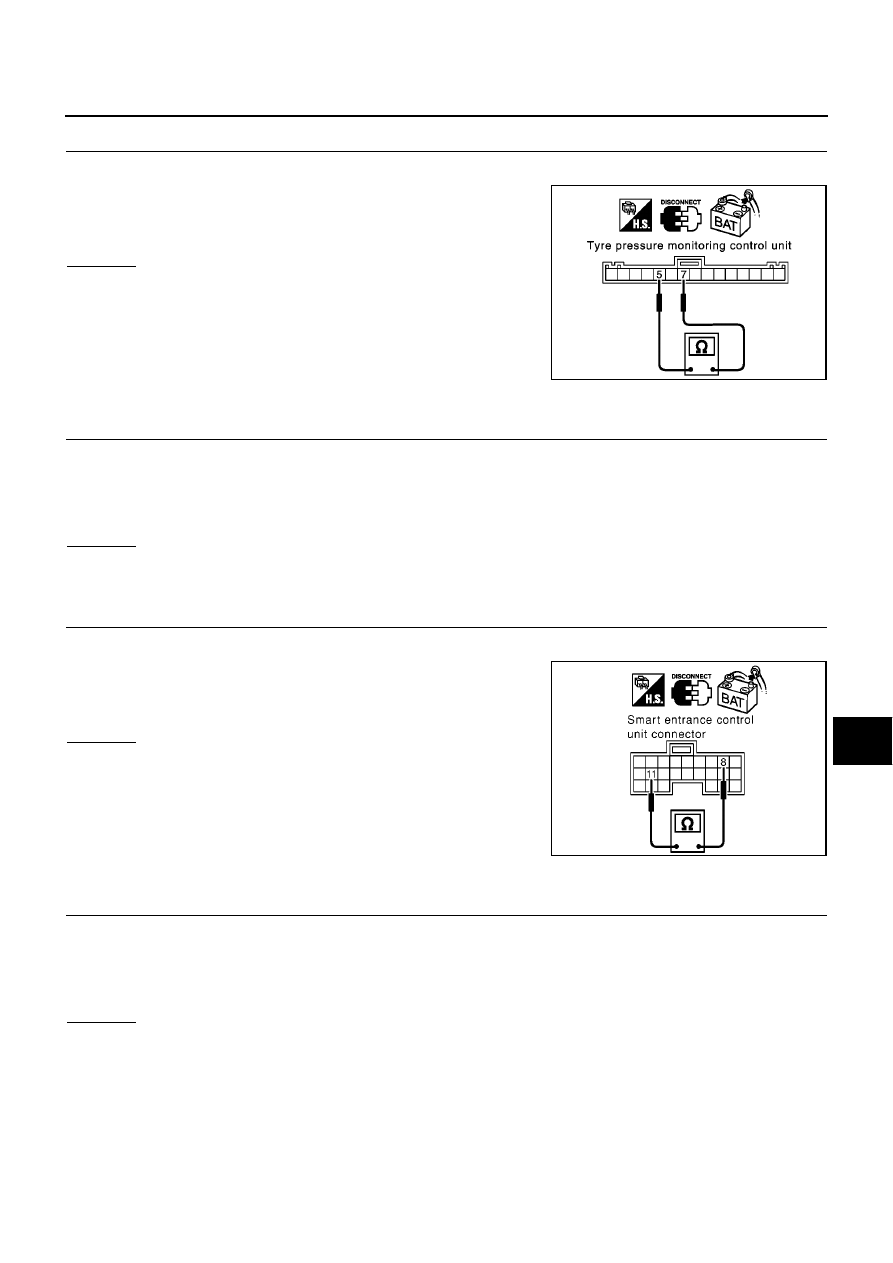

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect smart entrance control unit connector and tyre pressure monitoring control unit connector.

2.

Check continuity between smart entrance control unit harness
connector M41 terminals 8 (L), 11 (R) and tyre pressure monitor-
ing control unit harness connector M129 terminals 7 (L), 5 (R).

OK or NG

OK

>> Reconnect all connectors to perform “SELF-DIAG

RESULTS” and “DATA MONITOR” for “ENGINE”,
“ABS”, “AIR PRESSURE MONITOR”, and “SMART
ENTRANCE” displayed on CONSULT-II. Refer to the
following:

●

EC-83, "DTC U1000 CAN COMMUNICATION LINE"

for “ENGINE”

●

BRC-25, "CAN Communication Circuit"

for “ABS”

●

WT-23, "Inspection 4: CAN Communication Line"

for “AIR PRESSURE MONITOR”

●

BCS-23, "CAN Communication Line Check"

for “SMART ENTRANCE”

NG

>> Repair harness.

ECM Circuit Check

EKS00ASR

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the negative battery cable.

3.

Check following terminals and connector for damage, bend and loose connection. (control module side
and harness side)

●

ECM.

●

Harness connector F12.

●

Harness connector E62.

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

8(L) – 7(L)

: Continuity should exist.

11(R) – 5(R)

: Continuity should exist.

PKIA0861E

LAN-182

[CAN]

CAN SYSTEM (TYPE 31)

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect ECM connector.

2.

Check resistance between ECM harness connector F119 termi-
nals 95(L) and 87(R).

OK or NG

OK

>> Replace ECM.

NG

>> Repair harness between ABS actuator and electric unit

(control unit) and ECM.

ABS Actuator and Electric Unit (control unit) Circuit Check

EKS00ASS

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the negative battery cable.

3.

Check terminals and connector of ABS actuator and electric unit (control unit) for damage, bend and loose
connection. (control unit side and harness side)

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect ABS actuator and electric unit (control unit) connector.

2.

Check resistance between ABS actuator and electric unit (con-
trol unit) harness connector E64 terminals 26(L) and 15(R).

OK or NG

OK

>> Replace ABS actuator and electric unit (control unit).

NG

>> Repair harness between Data link connector and ABS

actuator and electric unit (control unit).

Tyre Pressure Monitoring Control Unit Circuit Check

EKS00AST

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the negative battery cable.

3.

Check terminals and connector of tyre pressure monitoring control unit for damage, bend and loose con-
nection. (control unit side and harness side)

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

95(L) – 87(R)

: Approx. 108 – 132

Ω

MKIB0609E

26(L) – 15(R)

: Approx. 54 – 66

Ω

PKIA0831E

CAN SYSTEM (TYPE 31)

LAN-183

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect tyre pressure monitoring control unit connector.

2.

Check resistance between tyre pressure monitoring control unit
harness connector M129 terminals 7(L) and 5(R).

OK or NG

OK

>> Replace tyre pressure monitoring control unit.

NG

>> Repair harness between smart entrance control unit and

tyre pressure monitoring control unit.

Smart Entrance Control Unit Circuit Check

EKS00ASU

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the negative battery cable.

3.

Check terminals and connector of smart entrance control unit for damage, bend and loose connection.
(control unit side and harness side)

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect smart entrance control unit connector.

2.

Check resistance between smart entrance control unit harness
connector M41 terminals 8(L) and 11(R).

OK or NG

OK

>> Replace smart entrance control unit.

NG

>> Repair harness between tyre pressure monitoring con-

trol unit and smart entrance control unit.

Combination Meter Circuit Check

EKS00ASV

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the negative battery cable.

3.

Check terminals and connector of combination meter for damage, bend and loose connection. (meter side
and harness side)

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

7(L) – 5(R)

: Approx. 54 – 66

Ω

PKIA0863E

8(L) – 11(R)

: Approx. 54 – 66

Ω

PKIA0820E
