HOW TO USE THIS MANUAL

Symbols included in illustrations refer to measurements or procedures. Before diagnosing a problem,
familiarize yourself with each symbol. Refer to "Connector Symbols" in GI Section and "KEY TO SYM-
BOLS SIGNIFYING MEASUREMENTS OR PROCEDURES" below.

4.

Action items
Next action for each test group is indicated based on result of each question. Test group number is shown
in the left upper portion of each test group.

HARNESS WIRE COLOR AND CONNECTOR NUMBER INDICATION

There are two types of harness wire color and connector number indication.

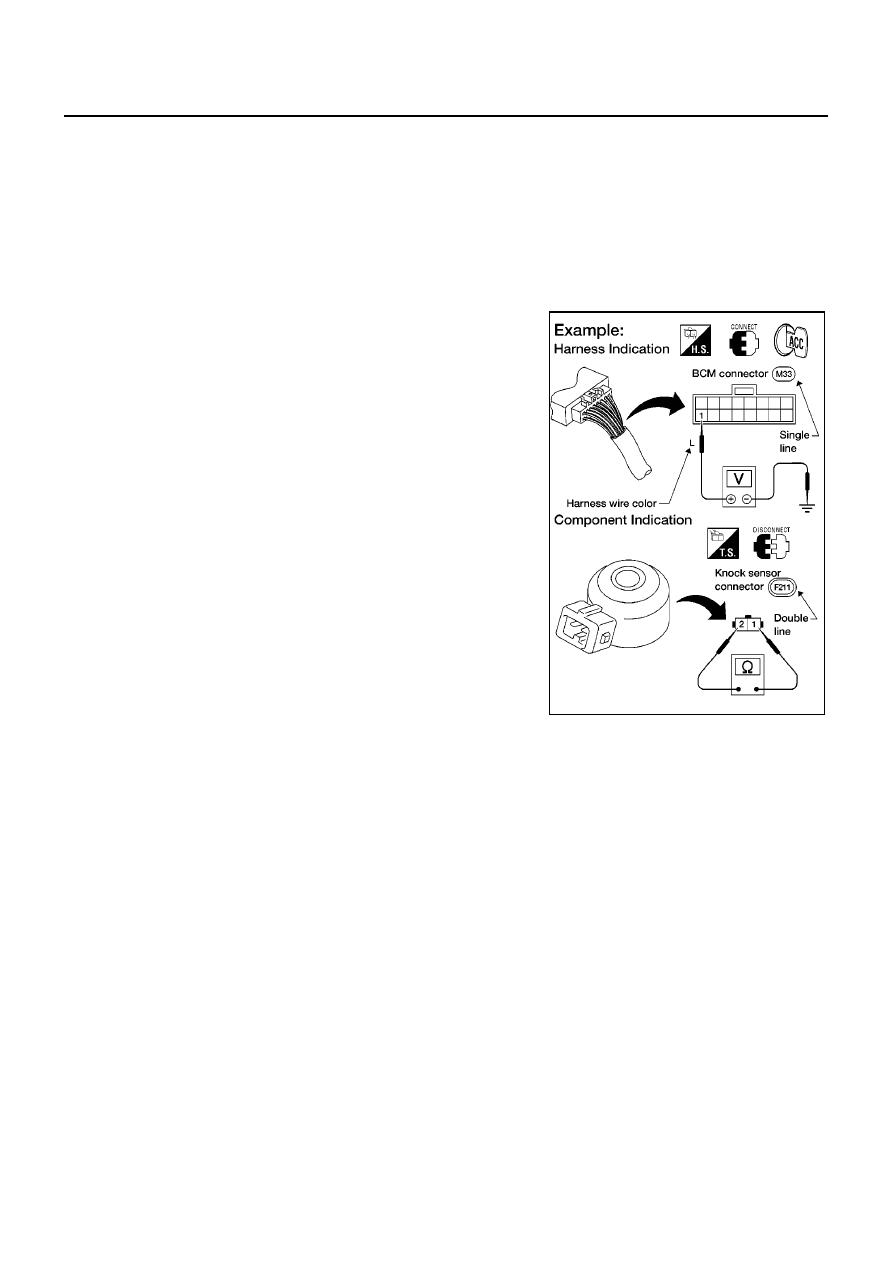

TYPE 1: Harness Wire Color and Connector Number are Shown in Illustration

●

Letter designations next to test meter probe indicate harness
wire color.

●

Connector numbers in a single circle (e.g. M33) indicate har-
ness connectors.

●

Connector numbers in a double circle (e.g. F211) indicate com-
ponent connectors.

AGI070

HOW TO USE THIS MANUAL

GI-13

C

D

E

F

G

H

I

J

K

L

M

B

GI

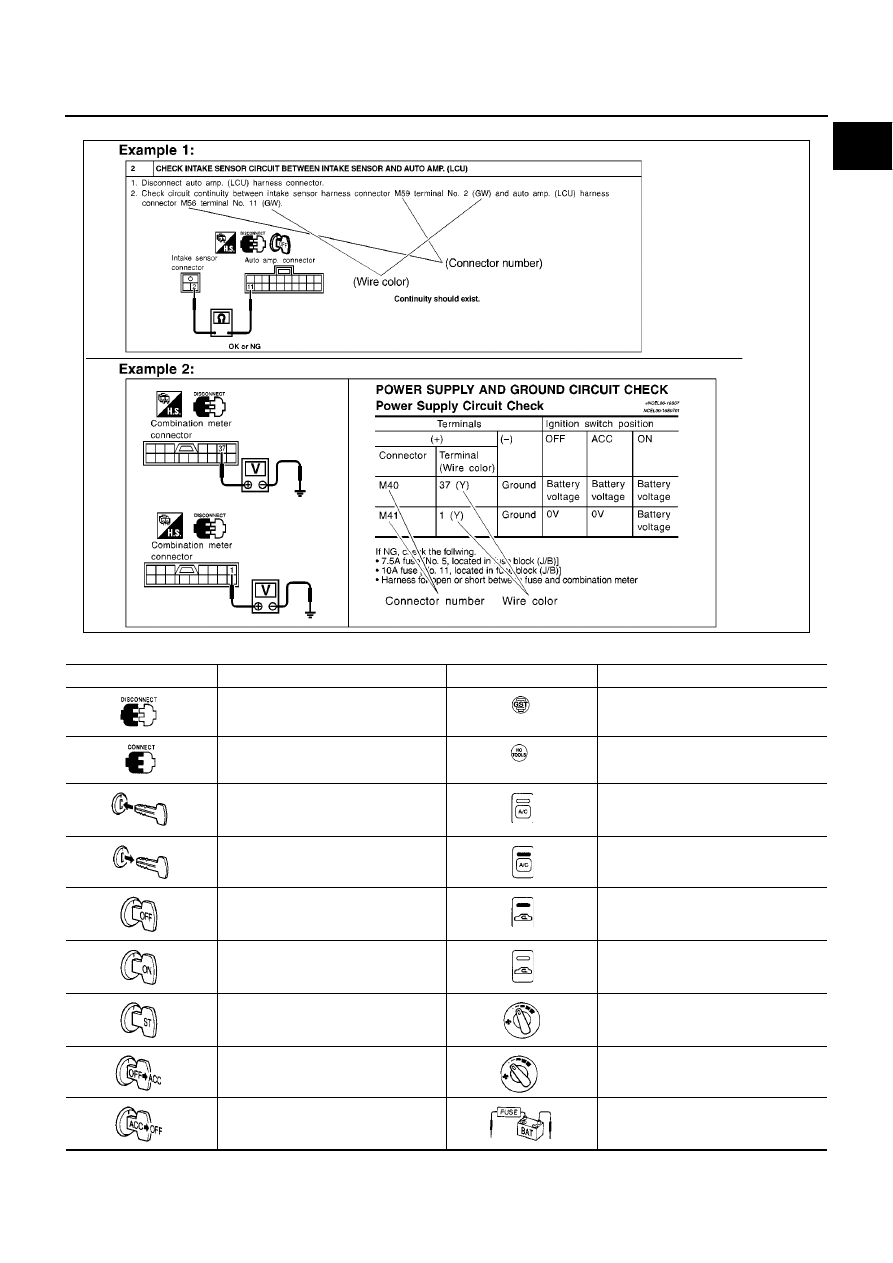

TYPE 2: Harness Wire Color and Connector Number are Shown in Text

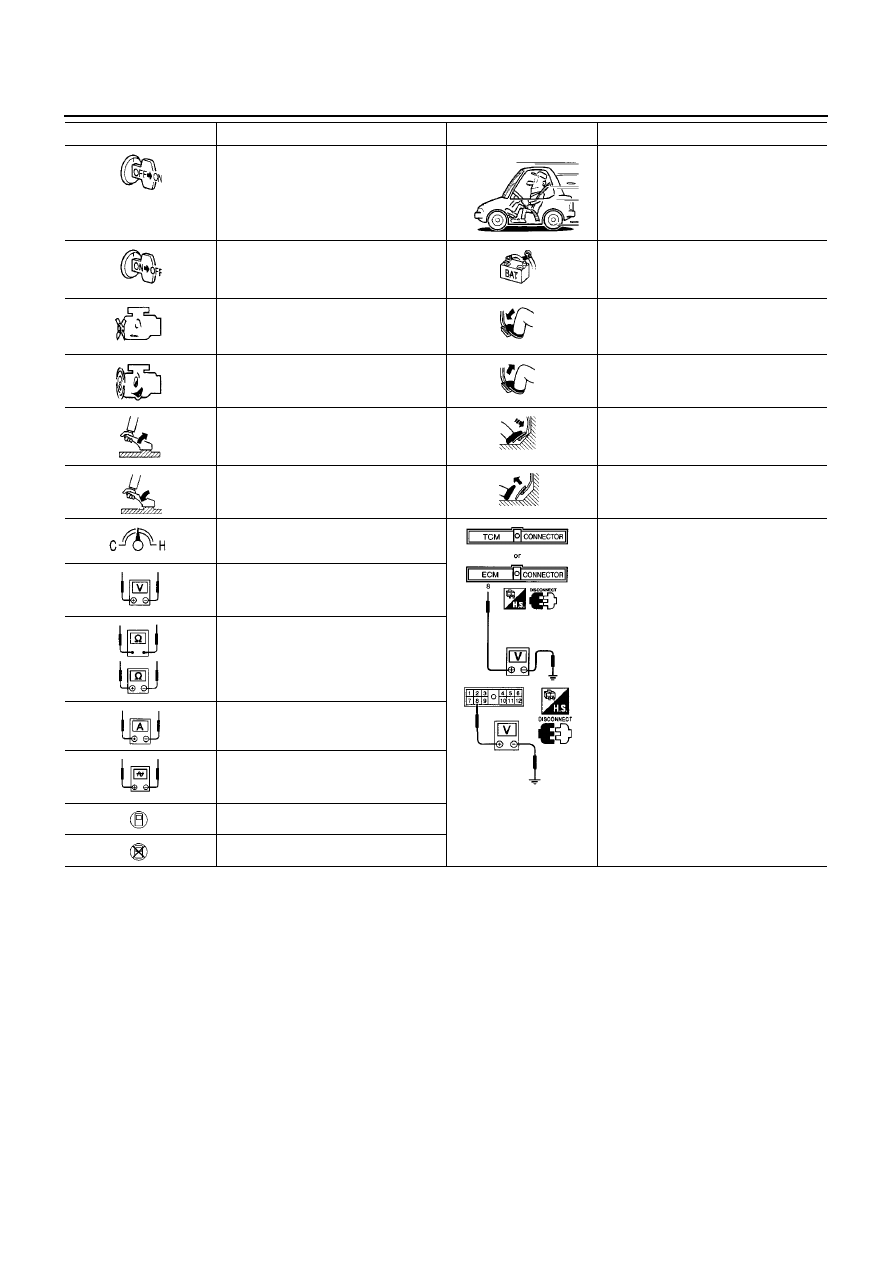

KEY TO SYMBOLS SIGNIFYING MEASUREMENTS OR PROCEDURES

SGI144A

Symbol

Symbol explanation

Symbol

Symbol explanation

Check after disconnecting the connec-
tor to be measured.

Procedure with Generic Scan Tool
(GST, OBD-II scan tool)

Check after connecting the connector
to be measured.

Procedure without CONSULT, CON-
SULT-II or GST

Insert key into ignition switch.

A/C switch is “OFF”.

Remove key from ignition switch.

A/C switch is “ON”.

Turn ignition switch to “OFF” position.

REC switch is “ON”.

Turn ignition switch to “ON” position.

REC switch is “OFF”.

Turn ignition switch to “START” posi-
tion.

Fan switch is “ON”. (At any position
except for “OFF” position)

Turn ignition switch from “OFF” to
“ACC” position.

Fan switch is “OFF”.

Turn ignition switch from “ACC” to
“OFF” position.

Apply positive voltage from battery
with fuse directly to components.

GI-14

HOW TO USE THIS MANUAL

How to Read Wiring Diagrams

EAS000UY

CONNECTOR SYMBOLS

Most of connector symbols in wiring diagrams are shown from the terminal side.

Turn ignition switch from “OFF” to
“ON” position.

Drive vehicle.

Turn ignition switch from “ON” to
“OFF” position.

Disconnect battery negative cable.

Do not start engine, or check with
engine stopped.

Depress brake pedal.

Start engine, or check with engine run-
ning.

Release brake pedal.

Apply parking brake.

Depress accelerator pedal.

Release parking brake.

Release accelerator pedal.

Check after engine is warmed up suffi-
ciently.

Pin terminal check for SMJ type ECM
and TCM connectors.
For details regarding the terminal
arrangement, refer to the “ELEC-
TRICAL UNITS” electrical reference
page at the end of the manual.

Voltage should be measured with a
voltmeter.

Circuit resistance should be measured
with an ohmmeter.

Current should be measured with an
ammeter.

Pulse signal should be checked with
an oscilloscope.

Procedure with CONSULT-II

Procedure without CONSULT-II

Symbol

Symbol explanation

Symbol

Symbol explanation

HOW TO USE THIS MANUAL

GI-15

C

D

E

F

G

H

I

J

K

L

M

B

GI

●

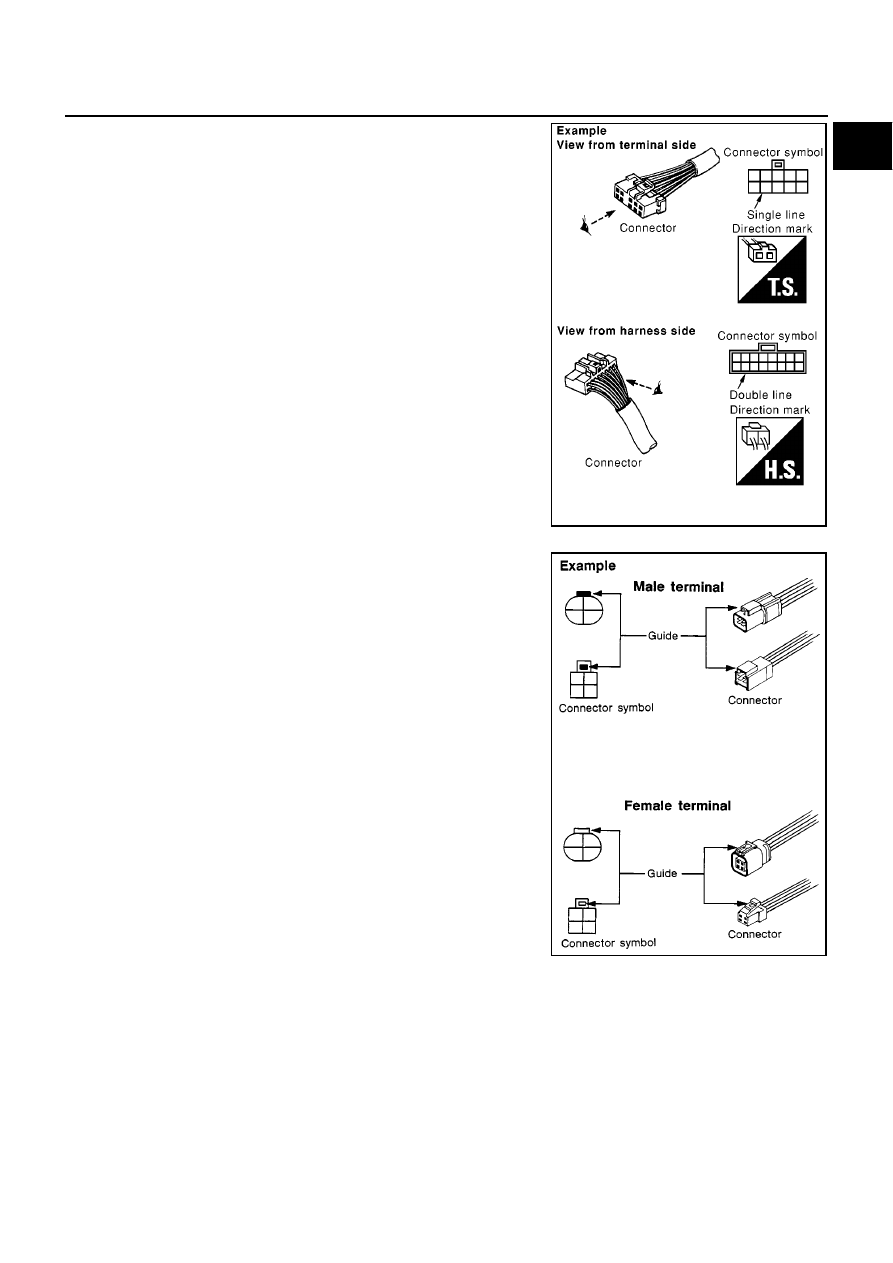

Connector symbols shown from the terminal side are enclosed
by a single line and followed by the direction mark.

●

Connector symbols shown from the harness side are enclosed
by a double line and followed by the direction mark.

●

Certain systems and components, especially those related to
OBD, may use a new style slide-locking type harness connector.
For description and how to disconnect, refer to PG section,
“Description”, “HARNESS CONNECTOR”.

●

Male and female terminals
Connector guides for male terminals are shown in black and
female terminals in white in wiring diagrams.

SAIA0257E

SGI363
