Nissan Primera P12. Manual - part 462

EM-194

[F9Q]

OVERHAUL

Installation

1.

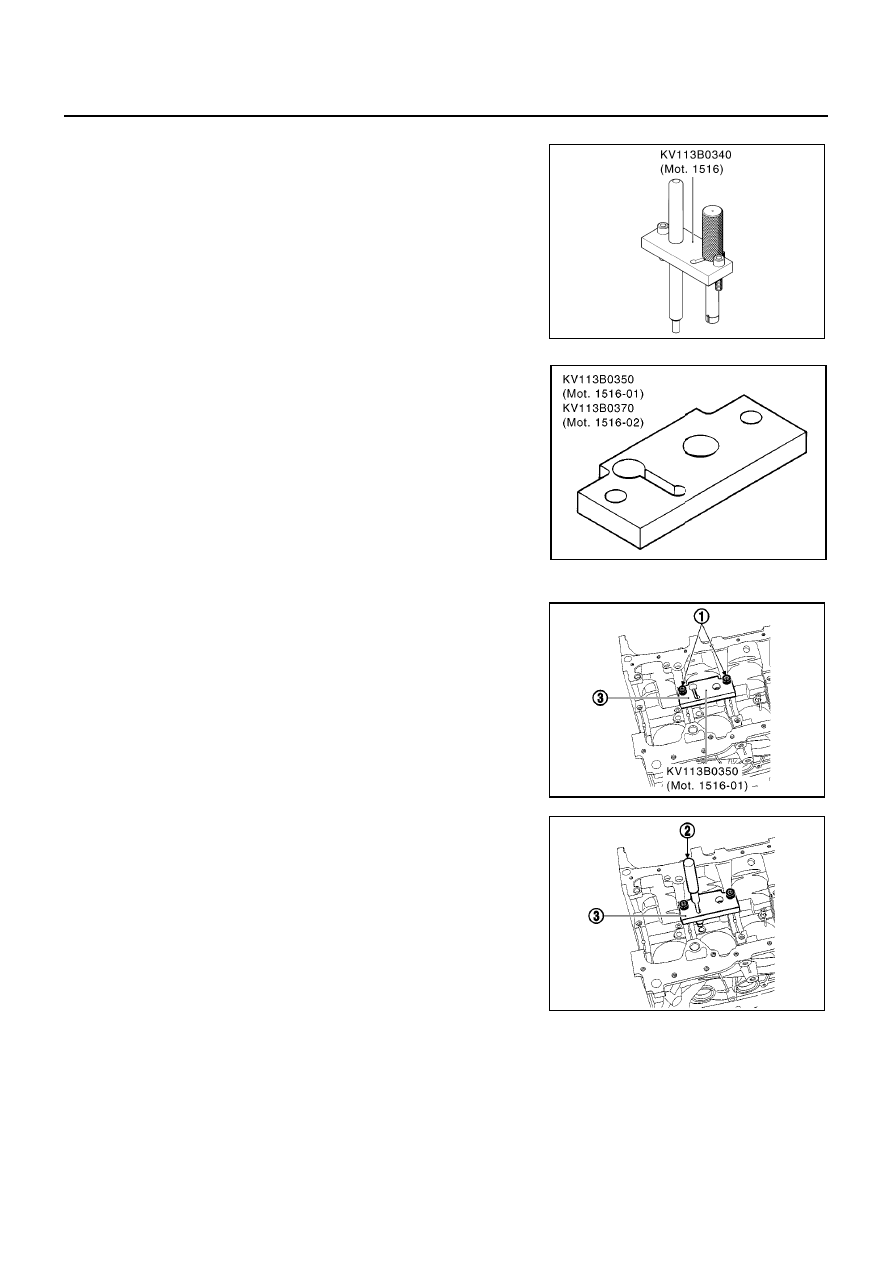

It is essential that the oil jets be installed with Tools KV113B0340
(Mot. 1516), KV113B0350 (Mot. 1516-01) and KV113B0370
(Mot. 1516-02).

Installation of Oil Jets for No. 1 and 3 Cylinders

1.

Locate the plate (3) of Tool KV113B0350 (Mot. 1516-01) on the
cylinder block (as shown in the illustration below) without tight-
ening the two bolts (1) of Tool KV113B0340 (Mot. 1516) tool.

2.

Position the guide rod (2) of Tool KV113B0340 (Mot. 1516) in the
plate (3) and the end of the guide rod in the oil jet hole to centre
the plate (3).

3.

Tighten the two bolts (1), the remove the guide rod.

4.

Insert the oil jet into the push rod.

MBIB0783E

MBIB0784E

MBIB0785E

MBIB0786E

OVERHAUL

EM-195

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

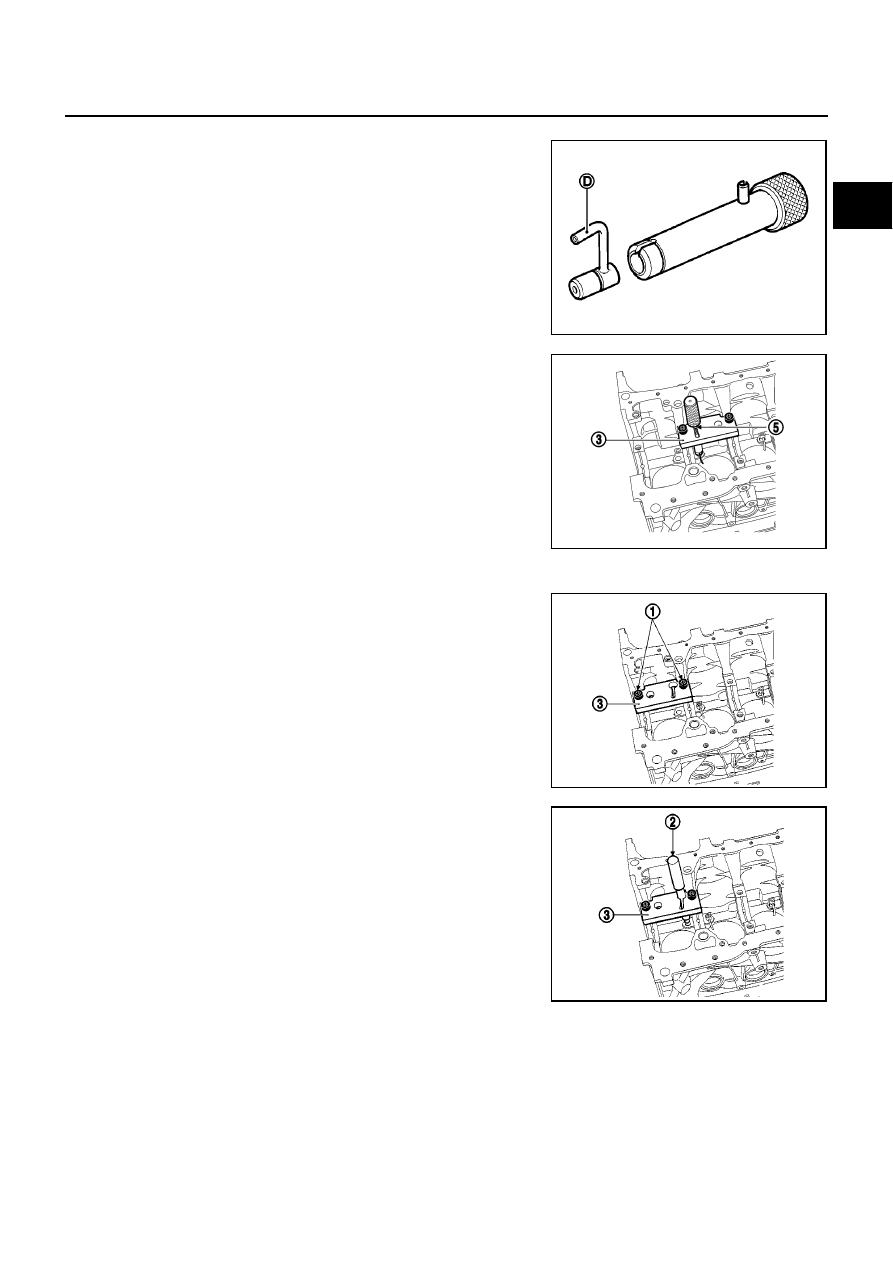

NOTE:
Check that the oil jet is correctly oriented, with the end of the oil
jet (D) directed towards the center of the cylinder.

5.

Install the push rod in place and instead of the guide rod.

6.

With a hammer, tap the push rod until the shoulder (5) of the
push rod comes into contact with the plate (3).

Installation of Oil Jets for No. 2 and 4 Cylinders

1.

Locate the plate (3) of Tool KV113B0350 (Mot. 1516-01) tool on
the cylinder block (as shown in the illustration below) without
tightening the two bolts (1) of Tool KV113B0340 (Mot. 1516).

2.

Position the guide rod (2) of Tool KV113B0340 (Mot. 1516) in the
plate (3) and the end of the guide rod in the oil jet hole to centre
the plate (3).

3.

Tighten the two bolts (1), the remove the guide rod.

MBIB0453E

MBIB0787E

MBIB0788E

MBIB0789E

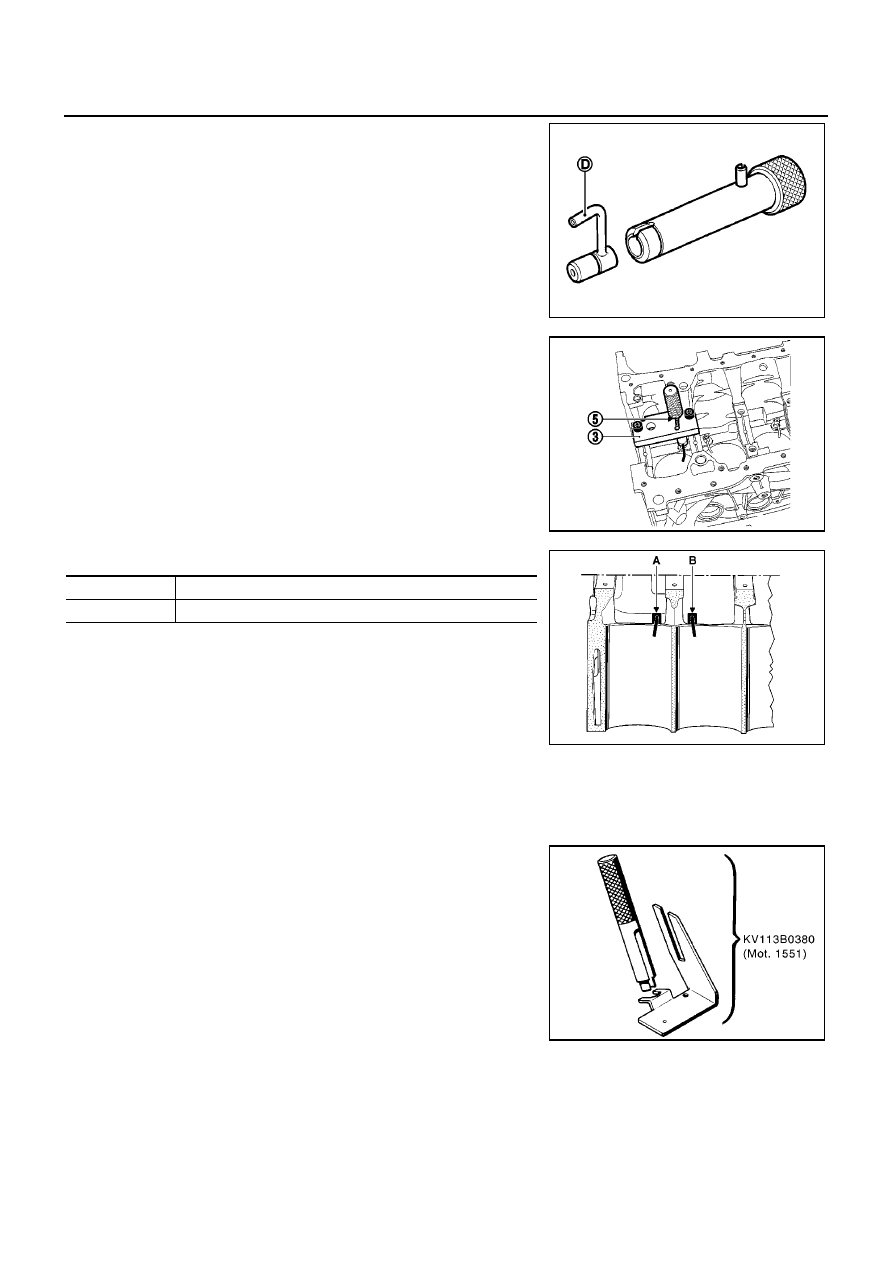

EM-196

[F9Q]

OVERHAUL

4.

Insert the oil jet into the push rod.

NOTE:
Make sure that the oil jet is correctly oriented, with the end of the
oil jet (D) directed towards the center of the cylinder.

5.

Install the push rod in place and instead of the guide rod.

6.

With a hammer, tap the push rod until the shoulder (5) of the
push rod comes into contact with the plate (3).

●

Orientation of the oil jet

CLEAN THE LOWER ENGINE

1.

Clean the cylinder block.

2.

Clean the crankshaft by passing a wire through the lubrication channels.

OIL RETURN PIPE

1.

Install pipe using Tool KV113B0380 (Mot. 1551).

MBIB0453E

MBIB0790E

A

Orientation of the oil jets of cylinders 2 and 4

B

Orientation of the oil jets of cylinders 1 and 3

MBIB0457E

MBIB0791E

OVERHAUL

EM-197

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

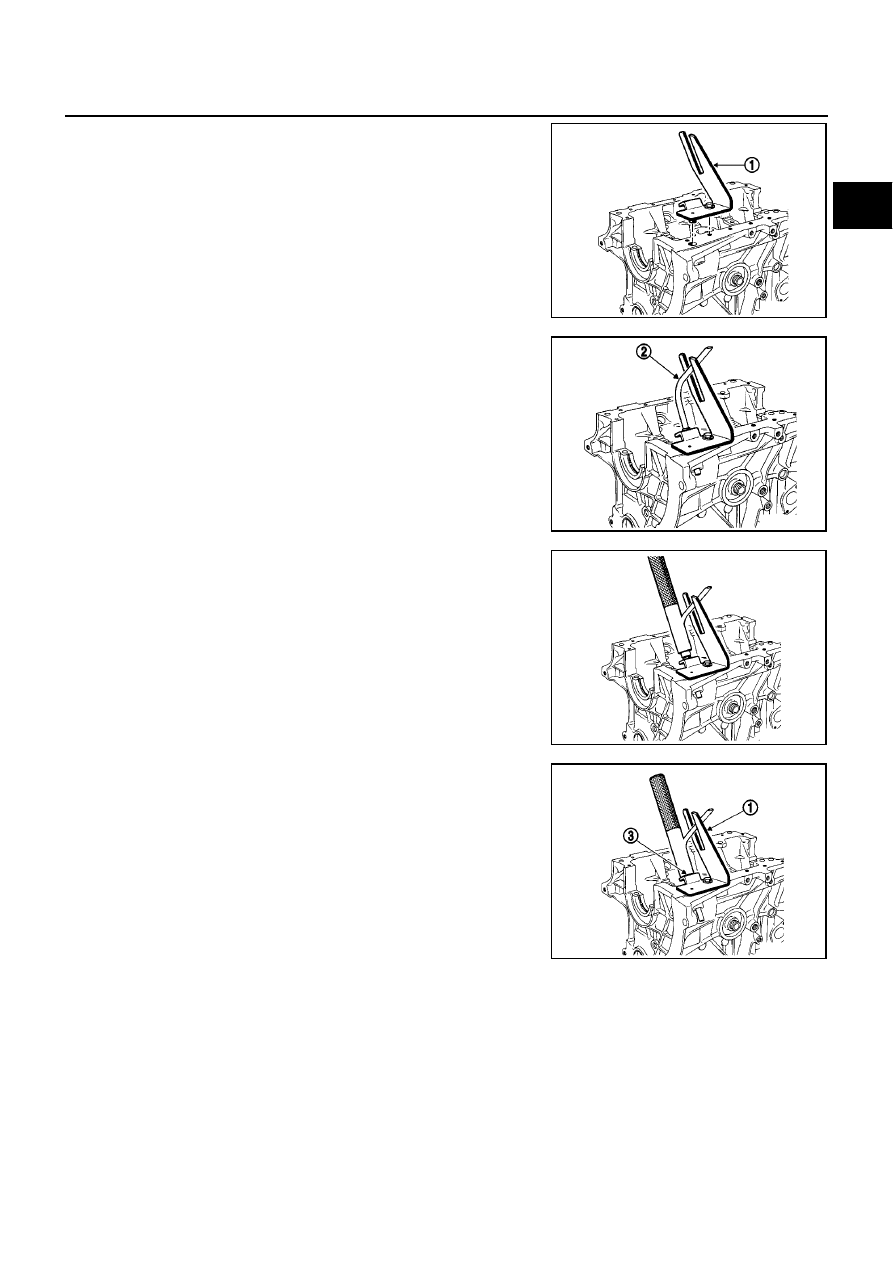

2.

Install the base (1) of Tool KV113B0380 (Mot. 1551) on the cylin-
der block (as shown in the figure).

3.

Slide the pipe (2) into the groove of the base of the tool.

4.

Install the snap fastener on the pipe collar.

5.

Tap the snap fastener using a hammer until the shoulder (3)
touches the base (1) of Tool KV113B0380 (Mot. 1551).

MBIB0792E

MBIB0793E

MBIB0794E

MBIB0795E
