Nissan Primera P12. Manual - part 320

DTC P0217 ENGINE OVER TEMPERATURE

EC-465

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

On Board Diagnosis Logic

EBS01563

Overall Function Check

EBS01564

Use this procedure to check the overall function of the cooling fan. During this check, a DTC might not be con-
firmed.

WARNING:

●

Never remove the radiator cap when the engine is hot. Serious burns could be caused by high
pressure fluid escaping from the radiator.

●

Wrap a thick cloth around cap. Carefully remove the cap by turning it a quarter turn to allow built-
up pressure to escape. Then turn the cap all the way off.

WITH CONSULT-II

1.

Check the coolant level in the reservoir tank and radiator.
Allow engine to cool before checking coolant level.
If the coolant level in the reservoir tank and/or radiator is below
the proper range, skip the following steps and go to

EC-468,

"Diagnostic Procedure"

.

2.

Confirm whether customer filled the coolant or not. If customer
filled the coolant, skip the following steps and go to

EC-468,

"Diagnostic Procedure"

.

3.

Turn ignition switch ON.

4.

Perform “COOLING FAN” in “ACTIVE TEST” mode with CON-
SULT-II.

5.

If the results are NG, go to

EC-468, "Diagnostic Procedure"

.

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0217

Engine over temperature
(Overheat)

●

Cooling fan does not operate properly (Over-
heat).

●

Cooling fan system does not operate properly
(Overheat).

●

Engine coolant was not added to the system
using the proper filling method.

●

Engine coolant is not within the specified
range.

●

Harness or connectors
(The cooling fan circuit is open or
shorted.)

●

Cooling fan

●

Radiator hose

●

Radiator

●

Radiator cap

●

Water pump

●

Thermostat

For more information, refer to

EC-476,

"Main 12 Causes of Overheating"

.

SEF621W

SEF111X

EC-466

[YD (WITHOUT EURO-OBD)]

DTC P0217 ENGINE OVER TEMPERATURE

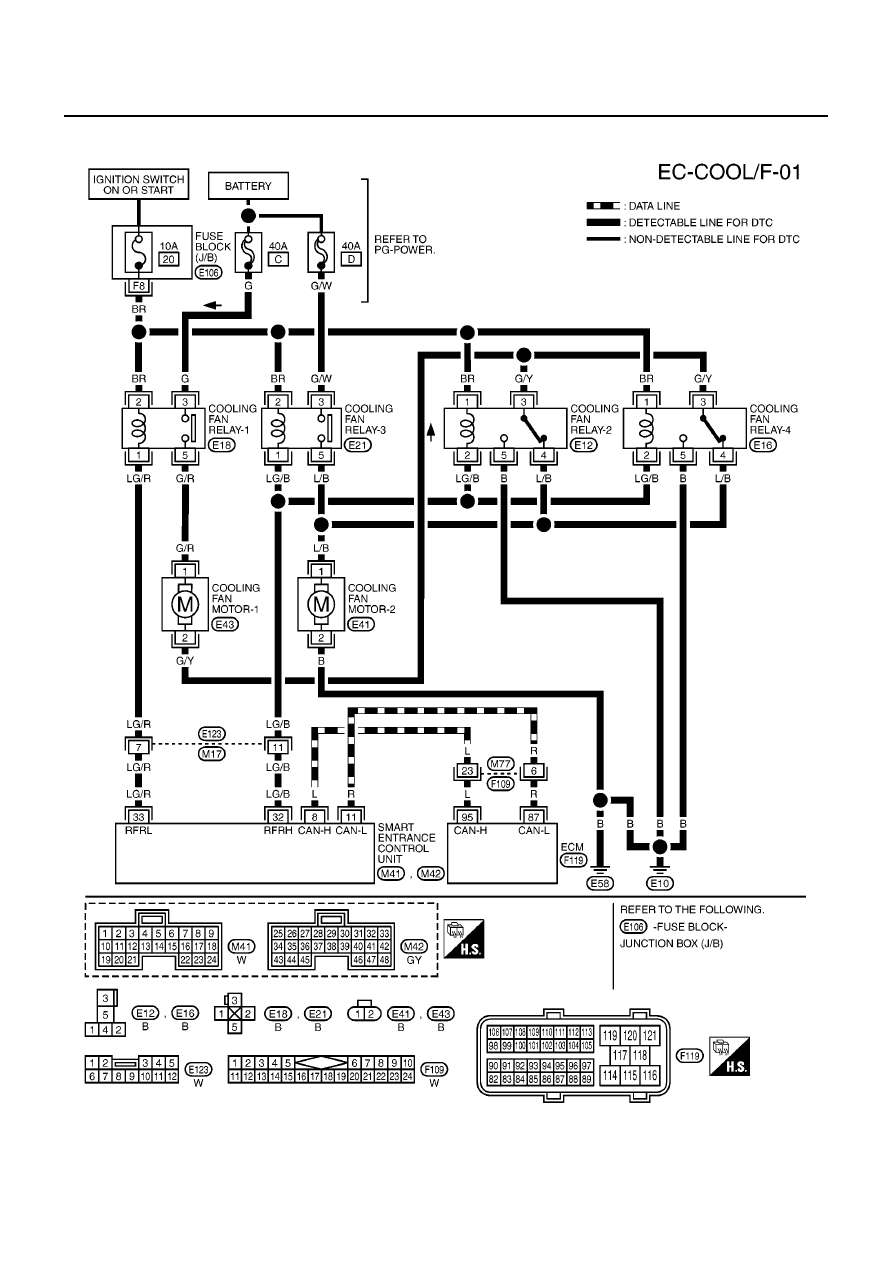

Wiring Diagram

EBS01565

LHD MODELS

MBWA0382E

DTC P0217 ENGINE OVER TEMPERATURE

EC-467

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

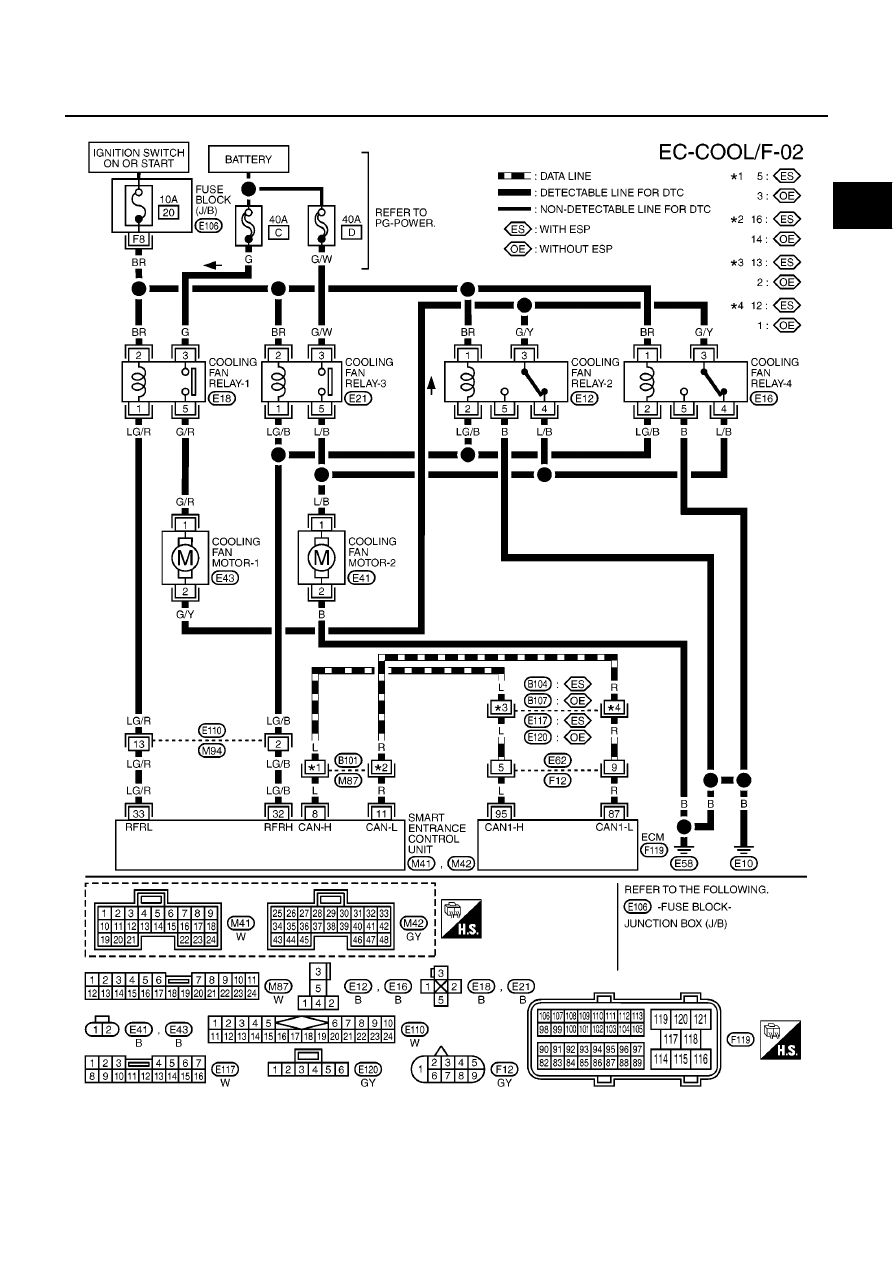

RHD MODELS

MBWA0383E

EC-468

[YD (WITHOUT EURO-OBD)]

DTC P0217 ENGINE OVER TEMPERATURE

Diagnostic Procedure

EBS01566

1.

CHECK COOLING FAN LOW SPEED OPERATION

With CONSULT-II

1.

Turn ignition switch ON.

2.

Perform “COOLING FAN” in “ACTIVE TEST” mode with CON-
SULT-II and touch “LOW” on the CONSULT-II screen.

3.

Make sure that cooling fans-1 and -2 operate at low speed.

OK or NG

OK

>> GO TO 2.

NG

>> Check cooling fan low speed control circuit. (Go to

EC-

470, "PROCEDURE A"

.)

2.

CHECK COOLING FAN HIGH SPEED OPERATION-I

With CONSULT-II

1.

Touch “HIGH”on the CONSULT-II screen.

2.

Make sure that cooling fan-1 operates at higher speed than low
speed.

OK or NG

OK

>> GO TO 3.

NG

>> Check cooling fan high speed control circuit-1. (Go to

EC-472, "PROCEDURE B"

.)

3.

CHECK COOLING FAN HIGH SPEED OPERATION-II

With CONSULT-II

Make sure that cooling fan-2 operates at higher speed than low speed.
OK or NG

OK

>> GO TO 4.

NG

>> Check cooling fan high speed control circuit-2. (Go to

EC-474, "PROCEDURE C"

.)

4.

CHECK COOLING SYSTEM FOR LEAK

Apply pressure to the cooling system with a tester, and check if the pressure drops.

CAUTION:

Higher than the specified pressure may cause radiator damage.

OK or NG

OK

>> GO TO 6.

NG

>> GO TO 5.

SEF784Z

SEF785Z

Testing pressure: 157 kPa (1.57 bar, 1.6 kg/cm

2

, 23psi)

Pressure should not drop.

SLC754A
