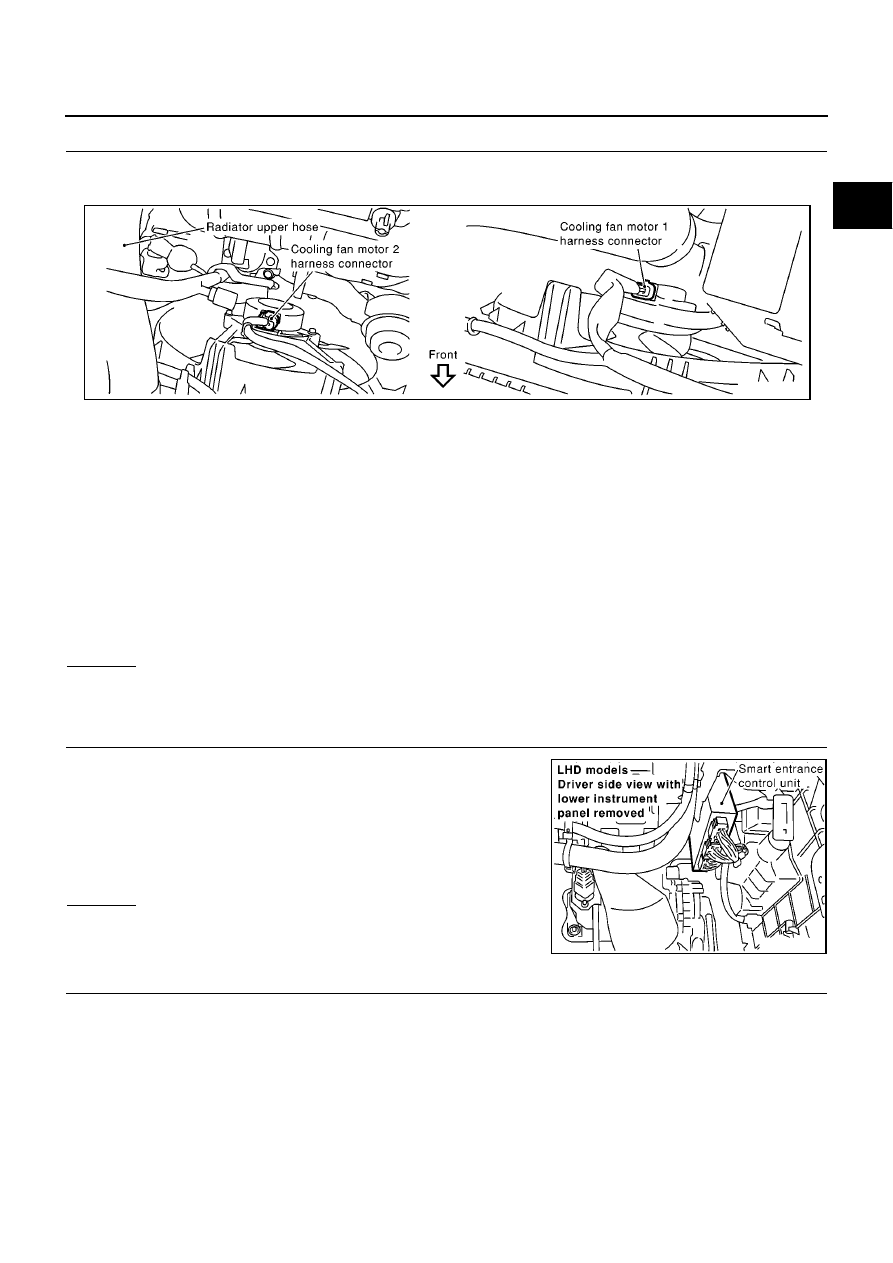

DTC P0217 ENGINE OVER TEMPERATURE

EC-157

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

3.

CHECK COOLING FAN MOTORS CONTROL CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect cooling fan motor-1 harness connector and cooling fan motor-2 harness connector.

3.

Disconnect cooling fan relay-2 and cooling fan relay-4.

4.

Check harness continuity between the following.

–

Cooling fan relay-1 terminal 5 and cooling fan motor-1 terminal 1

–

Cooling fan motor-1 terminal 2 and cooling fan relay-2 terminal 3

–

Cooling fan motor-1 terminal 2 and cooling fan relay-4 terminal 3

–

Cooling fan relay-2 terminal 4 and cooling fan motor-2 terminal 1

–

Cooling fan relay-4 terminal 4 and cooling fan motor-2 terminal 1

–

Cooling fan motor-2 terminal 2 and ground
Refer to Wiring Diagram.

5.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 4.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

4.

CHECK COOLING FAN MOTOR OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Disconnect smart entrance control unit harness connector.

2.

Check harness continuity between cooling fan relay-1 terminal 1
and smart entrance control unit terminal 33.
Refer to Wiring Diagram.

3.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 6.

NG

>> GO TO 5.

5.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors E123, M17 (LHD models)

●

Harness connectors E110, M94 (RHD models)

●

Harness for open or short between cooling fan relay-1 and smart entrance control unit

>> Repair open circuit or short to ground or short to power in harness or connectors.

Continuity should exist.

MBIB0087E

Continuity should exist.

MBIB0173E

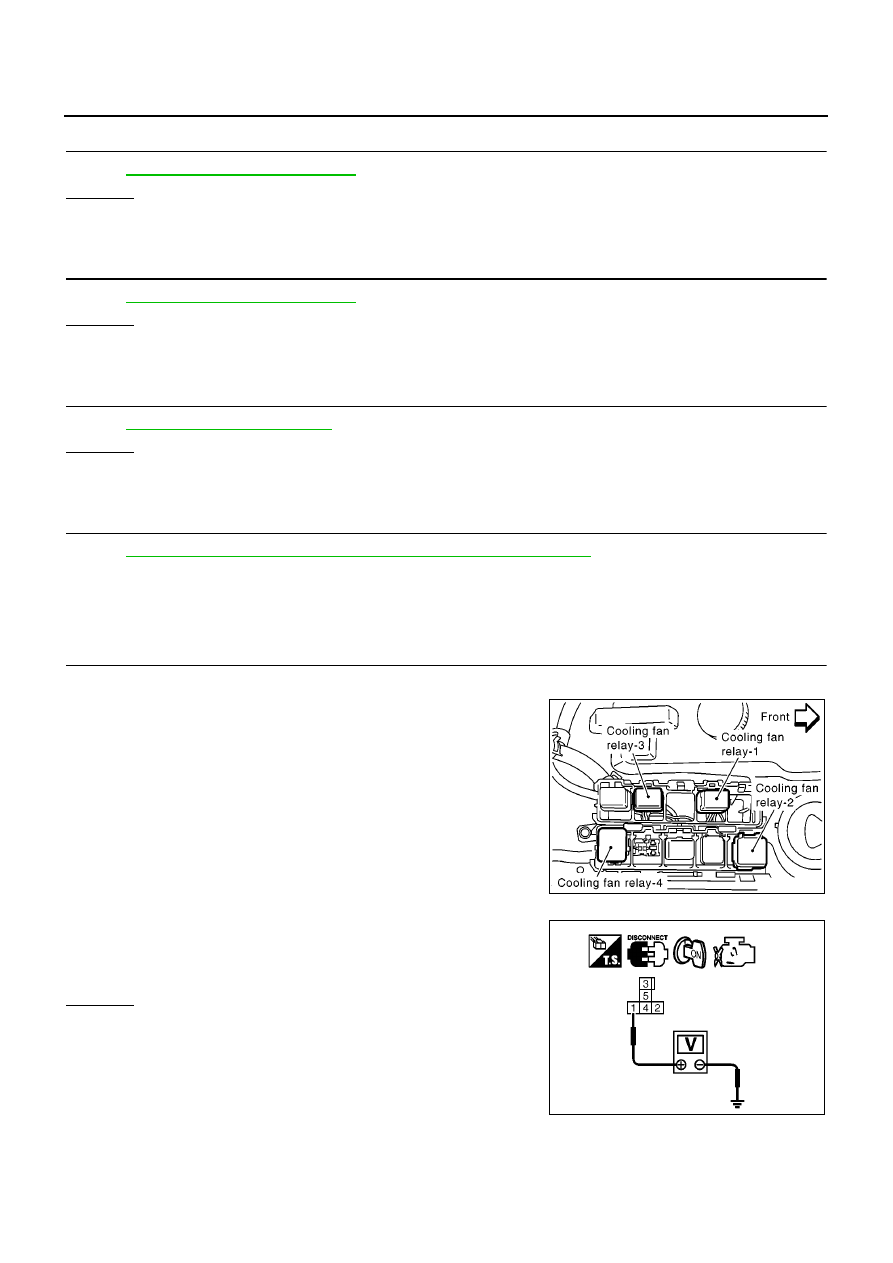

EC-158

[YD (WITH EURO-OBD)]

DTC P0217 ENGINE OVER TEMPERATURE

6.

CHECK COOLING FAN RELAYS-1, -2 AND 4

Refer to

EC-163, "Component Inspection"

.

OK or NG

OK

>> GO TO 7.

NG

>> Replace cooling fan relay.

7.

CHECK COOLING FAN MOTORS-1 AND -2

Refer to

EC-163, "Component Inspection"

.

OK or NG

OK

>> GO TO 8.

NG

>> Replace cooling fan motors.

8.

CHECK SMART ENTRANCE CONTROL UNIT

Refer to

BCS-21, "Trouble Diagnoses"

.

OK or NG

OK

>> GO TO 9.

NG

>> Replace smart entrance control unit.

9.

CHECK INTERMITTENT INCIDENT

Perform

EC-75, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

PROCEDURE B

1.

CHECK COOLING FAN RELAYS-2 AND -4 POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect cooling fan relays-2 and -4.

3.

Turn ignition switch ON.

4.

Check voltage between cooling fan relays-2, -4 terminal 1 and
ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

MBIB1087E

Voltage: Battery voltage

MBIB0991E

DTC P0217 ENGINE OVER TEMPERATURE

EC-159

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

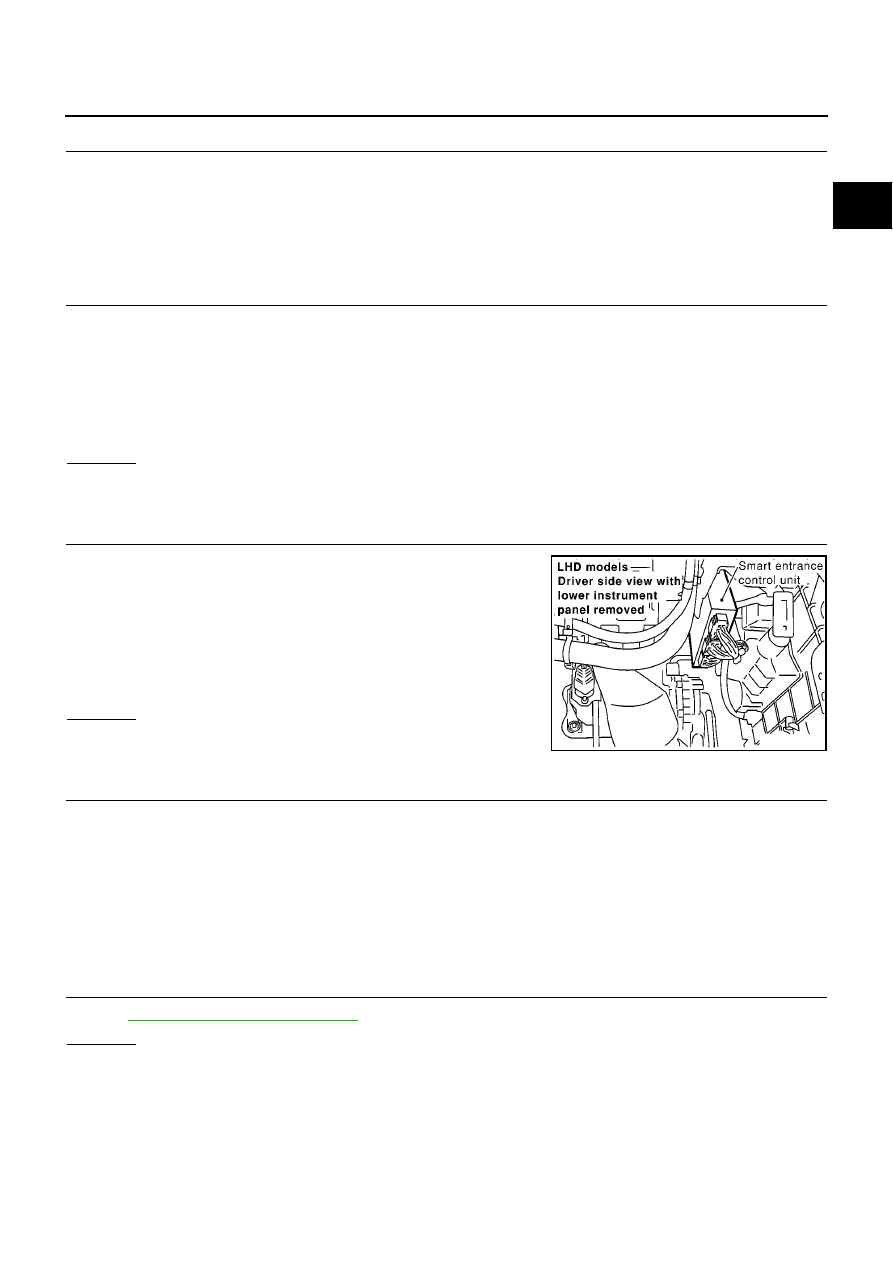

2.

DETECT MALFUNCTIONING PART

Check the following.

●

Fuse block (J/B) connector E106

●

Harness for open or short between cooling fan relays-2, -4 and fuse

>> Repair open circuit or short to ground or short to power in harness or connectors.

3.

CHECK COOLING FAN RELAY GROUND CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Check harness continuity between cooling fan relay-2 terminal 5 and ground, cooling fan relay-4 terminal
5 and ground.
Refer to Wiring Diagram.

3.

Also check harness for short to power.

OK or NG

OK

>> GO TO 4.

NG

>> Repair open circuit or short to power in harness or connectors.

4.

CHECK COOLING FAN MOTOR OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Disconnect smart entrance control unit harness connector.

2.

Check harness continuity between cooling fan relay-2 terminal 2
and smart entrance control unit terminal 32, cooling fan relay-4
terminal 2 and smart entrance control unit terminal 32.
Refer to Wiring Diagram.

3.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 6.

NG

>> GO TO 5.

5.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors E123, M17 (LHD models)

●

Harness connectors E110, M94 (RHD models)

●

Harness for open or short between cooling fan relay-2 and smart entrance control unit

●

Harness for open or short between cooling fan relay-4 and smart entrance control unit

>> Repair open circuit or short to ground or short to power in harness or connectors.

6.

CHECK COOLING FAN RELAYS-2 AND -4

Refer to

EC-163, "Component Inspection"

.

OK or NG

OK

>> GO TO 7.

NG

>> Replace cooling fan relays.

Continuity should exist.

Continuity should exist.

MBIB0173E

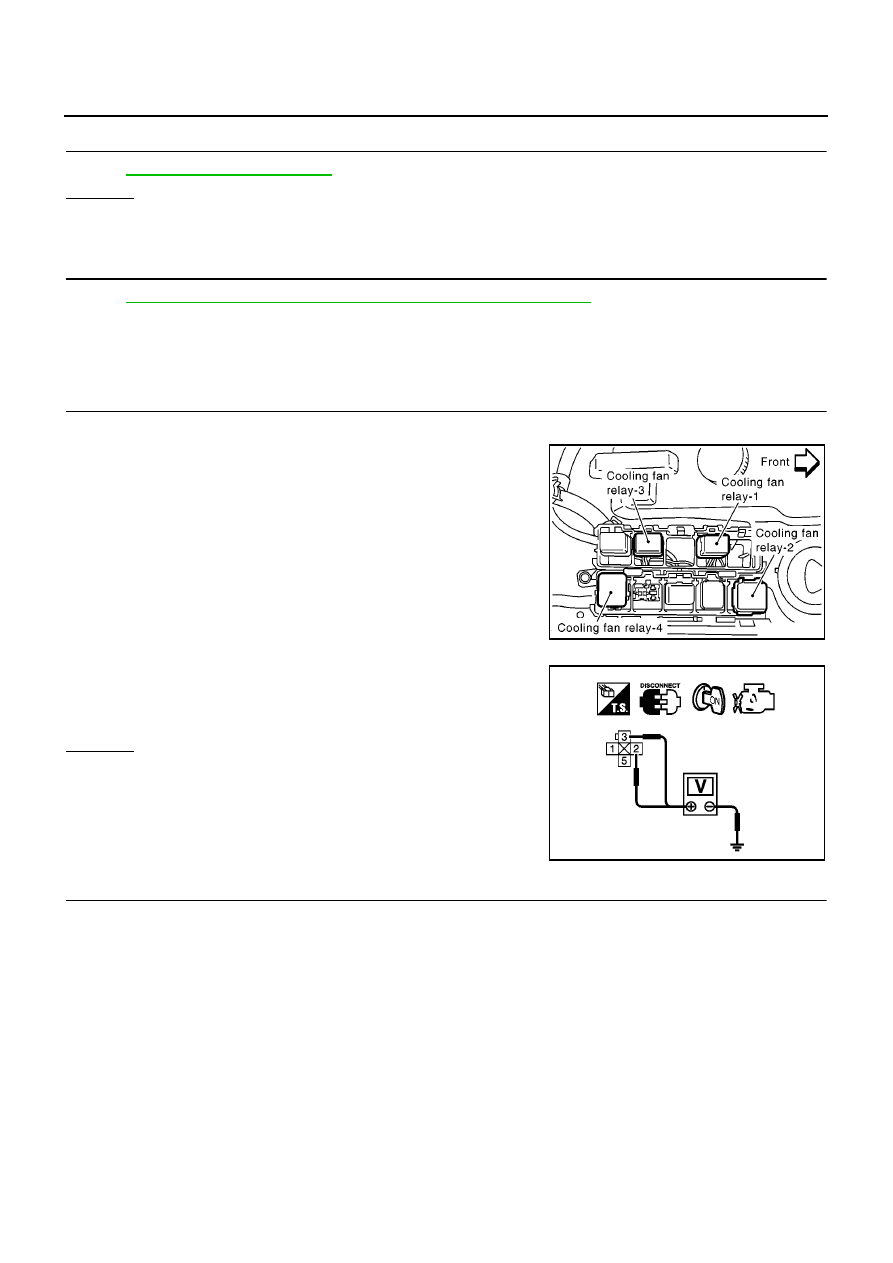

EC-160

[YD (WITH EURO-OBD)]

DTC P0217 ENGINE OVER TEMPERATURE

7.

CHECK SMART ENTRANCE CONTROL UNIT

Refer to

BCS-21, "Trouble Diagnoses"

.

OK or NG

OK

>> GO TO 8.

NG

>> Replace smart entrance control unit.

8.

CHECK INTERMITTENT INCIDENT

Perform

EC-75, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

PROCEDURE C

1.

CHECK COOLING FAN MOTOR-2 POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect cooling fan relay-3.

3.

Turn ignition switch ON.

4.

Check voltage between cooling fan relay-3 terminals 2, 3 and
ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

2.

DETECT MALFUNCTIONING PART

Check the following.

●

Fuse block (J/B) connector E106

●

40A fusible link

●

Harness for open or short between cooling fan relay-3 and fuse

●

Harness for open or short between cooling fan relay-3 and battery

>> Repair open circuit or short to ground or short to power in harness or connectors.

MBIB1087E

Voltage: Battery voltage

MBIB0055E
