Nissan Primera P12. Manual - part 215

TROUBLE DIAGNOSIS

EC-45

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

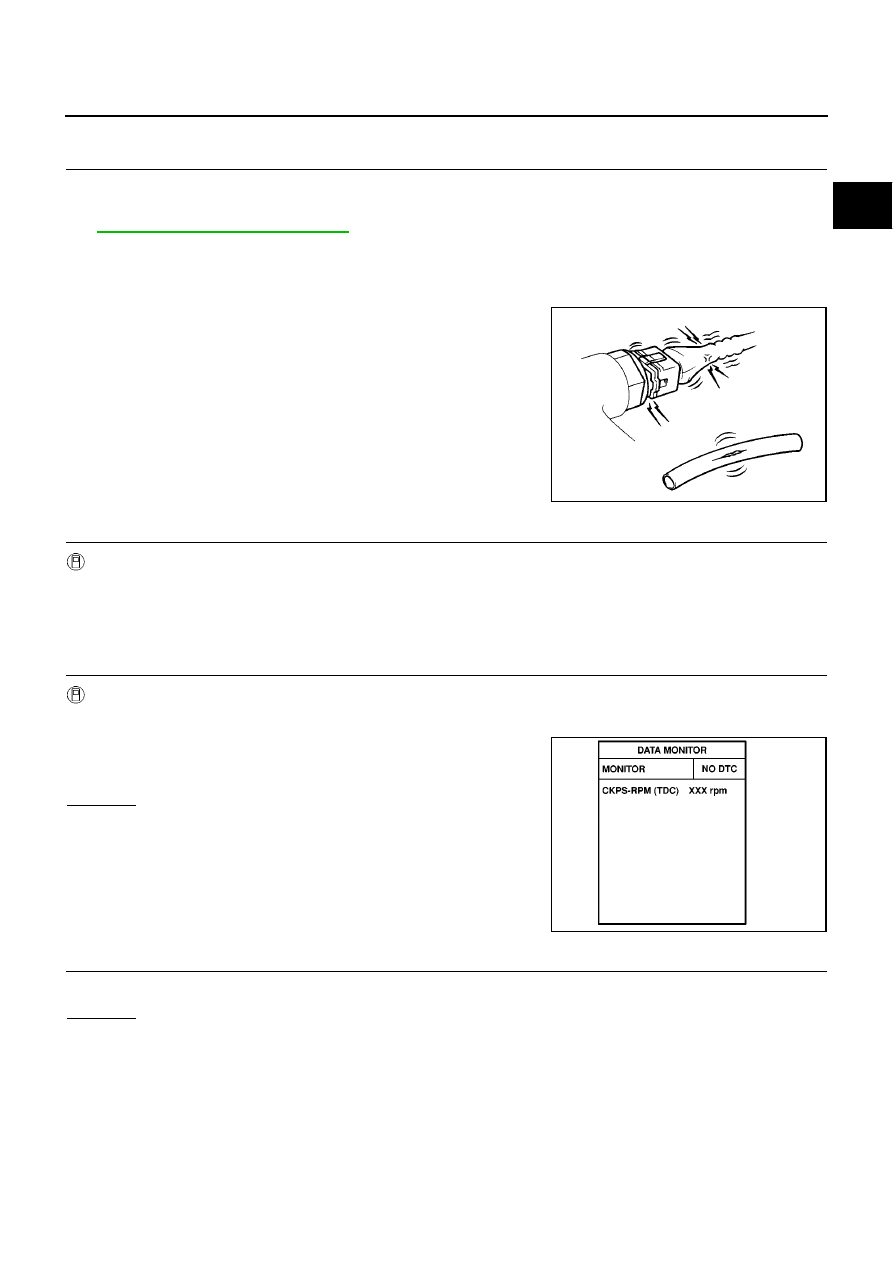

1.

INSPECTION START

1.

Check service records for any recent repairs that may indicate a related incident.

2.

Check the current need for scheduled maintenance, especially for fuel filter and air cleaner filter. Refer to

MA-7, "PERIODIC MAINTENANCE"

.

3.

Open engine hood and check the following:

–

Harness connectors for improper connections

–

Vacuum hoses for splits, kinks, or improper connections

–

Wiring for improper connections, pinches, or cuts

4.

Start engine and warm it up to the normal operating tempera-
ture.

>> GO TO 2.

2.

PREPARATION FOR CHECKING IDLE SPEED

With CONSULT-II

Connect CONSULT-II to the data link connector.

>> GO TO 3.

3.

CHECK IDLE SPEED

With CONSULT-II

1.

Select “CKPS·RPM (TDC)” in “DATA MONITOR” mode with CONSULT-II.

2.

Read idle speed.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 4.

4.

CHECK FOR INTAKE AIR LEAK

Listen for an intake air leak after the mass air flow sensor.

OK or NG

OK

>> GO TO 5.

NG

>> Repair or replace.

SEF142I

725

±

25 rpm

SEF817Y

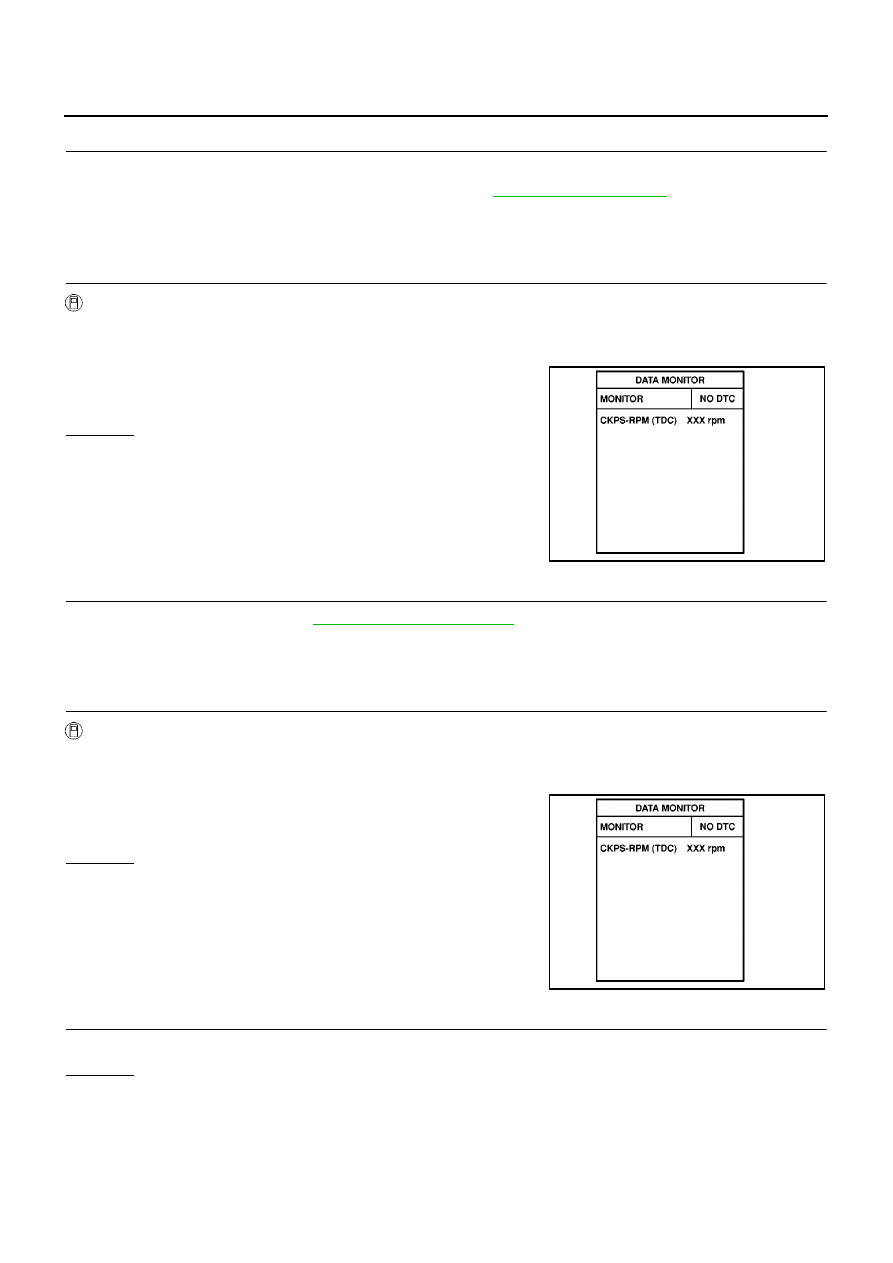

EC-46

[YD (WITH EURO-OBD)]

TROUBLE DIAGNOSIS

5.

BLEED AIR FROM FUEL SYSTEM

1.

Stop engine.

2.

Use priming pump to bleed air from fuel system. Refer to

EC-29, "AIR BLEEDING"

.

>> GO TO 6.

6.

CHECK IDLE SPEED AGAIN

With CONSULT-II

1.

Start engine and let it idle.

2.

Select “CKPS·RPM (TDC)” in “DATA MONITOR” mode with CONSULT-II.

3.

Read idle speed.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 7.

7.

DRAIN WATER FROM FUEL FILTER

Drain water from fuel filter. Refer to

EC-29, "WATER DRAINING"

.

>> GO TO 8.

8.

CHECK IDLE SPEED AGAIN

With CONSULT-II

1.

Start engine and let it idle.

2.

Select “CKPS·RPM (TDC)” in “DATA MONITOR” mode with CONSULT-II.

3.

Read idle speed.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 9.

9.

CHECK AIR CLEANER FILTER

Check air cleaner filter for clogging or breaks.

OK or NG

OK

>> GO TO 10.

NG

>> Replace air cleaner filter.

725

±

25 rpm

SEF817Y

725

±

25 rpm

SEF817Y

TROUBLE DIAGNOSIS

EC-47

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

10.

CHECK BATTERY VOLTAGE

Check battery voltage.

OK or NG

OK

>> GO TO 12.

NG

>> GO TO 11.

11.

CHECK BATTERY

Refer to

SC-3, "BATTERY"

.

OK or NG

OK

>> Check charging system. Refer to

SC-12

.

NG

>> Repair or replace.

12.

CHECK COMPRESSION PRESSURE

Check compression pressure. Refer to

EM-78, "CHECKING COMPRESSION PRESSURE"

.

OK or NG

OK

>> GO TO 11.

NG

>> Follow the instruction of “CHECKING COMPRESSION PRESSURE”.

13.

CHECK IDLE SPEED AGAIN

With CONSULT-II

1.

Start engine and let it idle.

2.

Select “CKPS·RPM (TDC)” in “DATA MONITOR” mode with CONSULT-II.

3.

Read idle speed.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Replace fuel injector.

2. GO TO 3.

Voltage:

More than 12.13V

725

±

25 rpm

SEF817Y

EC-48

[YD (WITH EURO-OBD)]

TROUBLE DIAGNOSIS

Symptom Matrix Chart

EBS013JM

SYSTEM — Basic engine control system

SYMPTOM

Reference
page

HARD/NO

ST

AR

T/REST

AR

T

(EXCP

.

HA)

ENGINE

S

T

A

L

L

HESI

T

A

TION/

S

URGING/

FL

A

T

SPOT

KNO

C

K

/DET

O

NA

TI

ON

LAC

K

O

F

PO

W

E

R

POO

R

ACCEL

E

RA

TION

HI

ID

L

E

LO

W

ID

L

E

NO

ST

AR

T

(wit

h

fi

rs

t

fir

in

g

)

NO

ST

AR

T

(wit

h

o

u

t

fi

rs

t

fir

in

g

)

HARD

T

O

S

T

A

R

T

W

HEN

E

NGINE

IS

C

OL

D

HARD

T

O

S

T

A

R

T

W

HEN

E

NGINE

IS

H

OT

AT

ID

L

E

DU

RING

D

R

IVING

W

H

EN

DECEL

E

RA

TING

Warranty symptom code

AA

AB

AC

AD

AE

AF

Fuel pump

5

5

5

5

5

5

5

5

5

5

5

—

Fuel injector

3

3

3

3

3

3

3

3

3

4

4

3

3

EC-141

Glow control system

1

1

1

1

1

EC-317

Engine body

3

3

3

3

3

3

3

3

4

4

3

EM-89

EGR system

3

3

EC-209

Air cleaner and duct

3

3

EM-15

Fuel rail pressure relief valve

EC-98

ENGI

NE

CONTROL

Fuel pump circuit

4

4

4

4

4

4

4

4

4

4

4

EC-245

Fuel injector circuit

1

1

1

1

1

1

1

1

1

1

1

1

1

EC-141

Mass air flow sensor circuit

1

1

1

EC-110

Engine coolant temperature circuit

1

1

1

1

EC-119

Vehicle speed signal circuit

1

LAN-5

Accelerator pedal position sensor circuit

1

1

1

EC-124

,

EC-164

,

EC-298

Fuel rail pressure sensor circuit

EC-134
