CLUTCH DISC, CLUTCH COVER AND FLYWHEEL

CL-15

[YD]

D

E

F

G

H

I

J

K

L

M

A

B

CL

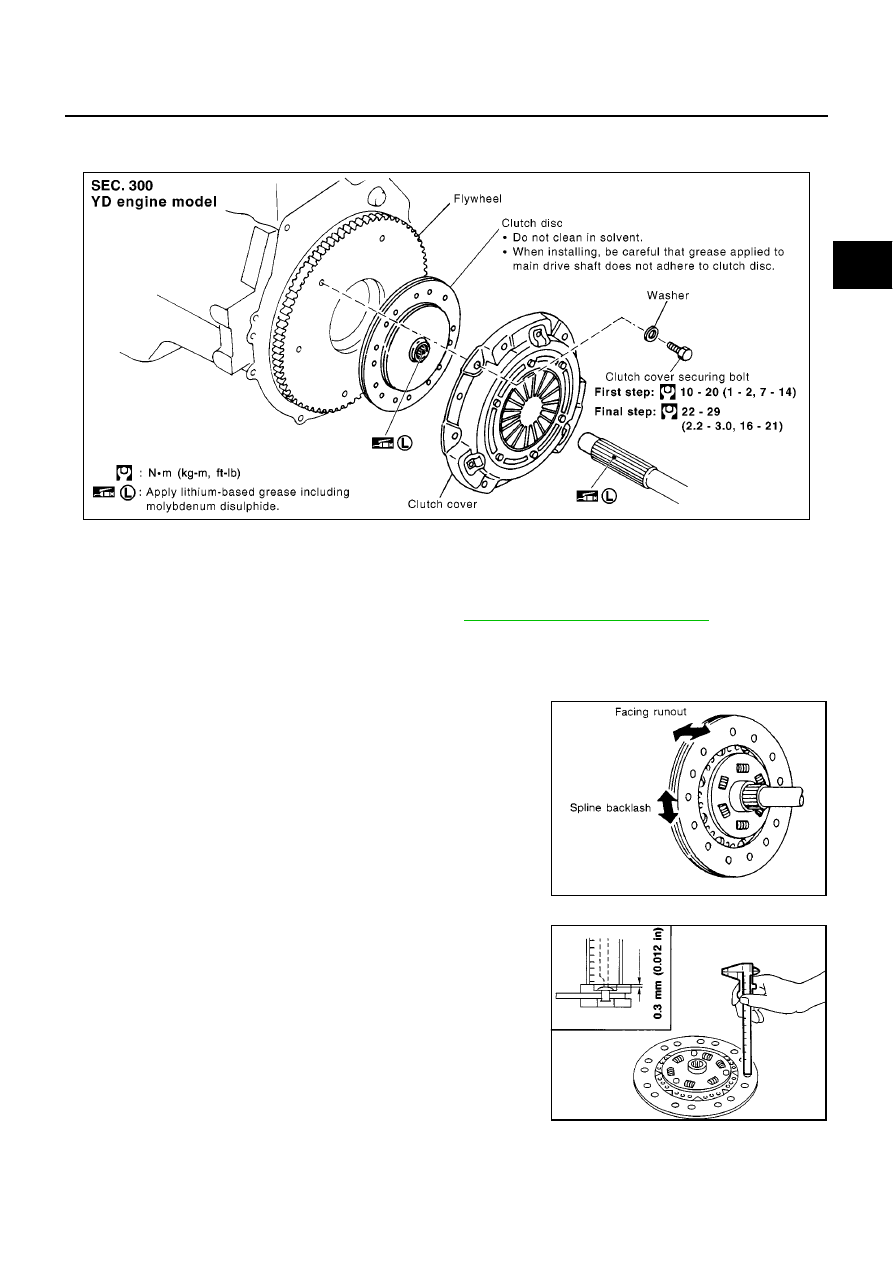

CLUTCH DISC, CLUTCH COVER AND FLYWHEEL

PFP:30100

Removal and Installation

ECS009XR

CAUTION:

Be careful not to bring any grease into contact with the clutch disc facing, pressure plate surface, or
flywheel surface.

REMOVAL

1.

Remove manual transaxle from the vehicle. Refer to

MT-15, "TRANSAXLE ASSEMBLY"

(RS6F51A).

2.

Loosen clutch cover mounting bolts evenly. Remove clutch cover and clutch disc.

INSPECTION AND ADJUSTMENT AFTER REMOVAL
Clutch Disc

●

Measure circumferential runout relative to the clutch disc center
spline. If it is outside the specification, replace the clutch disc.

●

Measure clutch disc spline and input shaft spline backlash at the
circumference of the disc. If outside the specification, replace.

●

Using calipers, measure the depth to the clutch disc facing rivet
heads. If it exceeds the allowable wear limit, replace the facing.

MCIB0085E

Runout limit/diameter of the area to be measured:

MODEL 240

1.0 mm (0.039 in) or less/230 mm
(9.06 in) dia.

Maximum allowable spline backlash:

MODEL 240

1.0 mm (0.039 in)

SCL221

Facing wear limit (depth to the rivet head):

0.3 mm (0.012 in)

SCL229

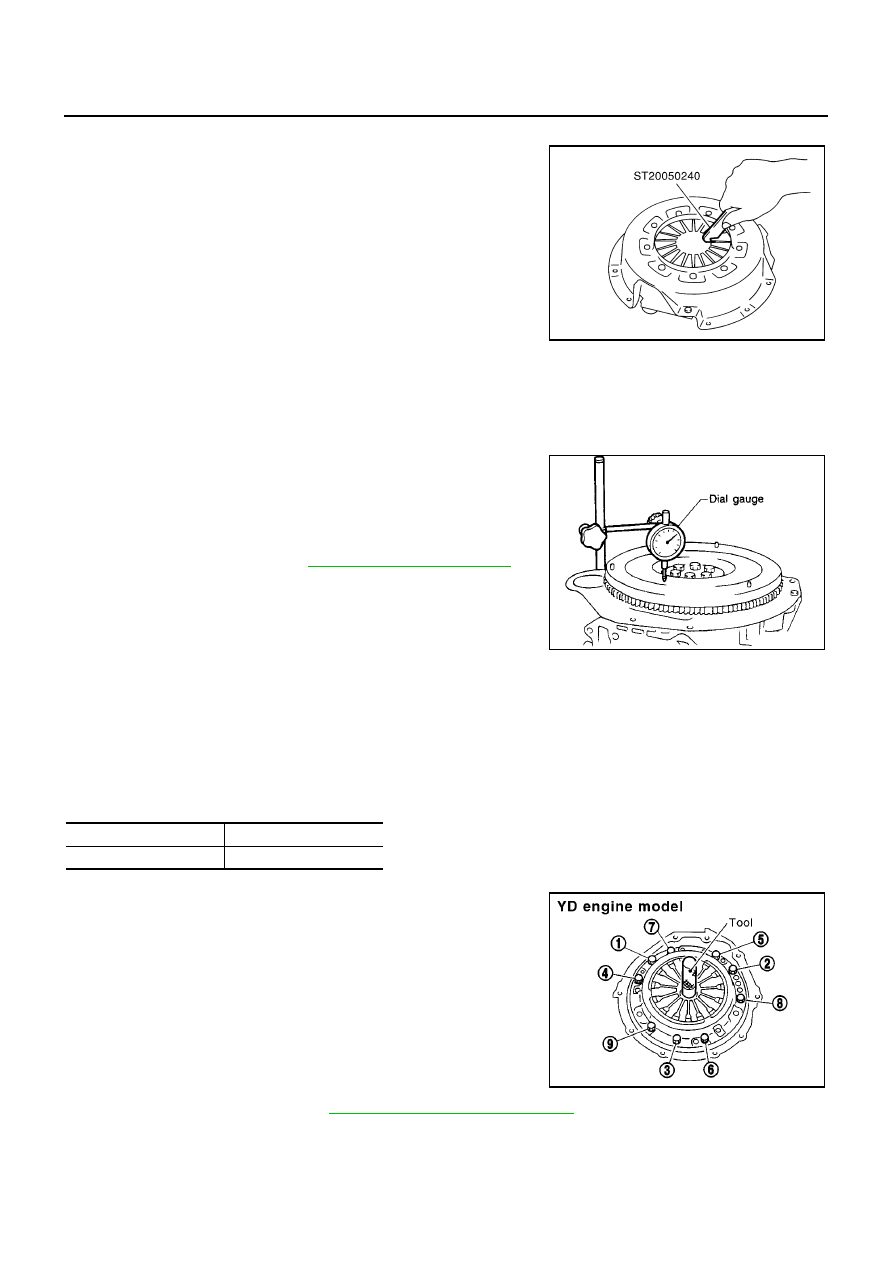

CL-16

[YD]

CLUTCH DISC, CLUTCH COVER AND FLYWHEEL

Clutch Cover

Check diaphragm spring lever claws for unevenness with the lever
still on the vehicle. If they exceed the tolerance, adjust lever height
using a diaphragm adjusting wrench (special service tool).

●

Check clutch cover thrust ring for wear or breakage. If wear or
breakage is found, replace clutch cover assembly.

NOTE:

●

Worn thrust ring will generate a beating noise when tapped at
the rivet with a hammer.

●

Broken thrust ring will make a clinking sound when cover is
shaken up and down.

●

If a trace of burn or discoloration is found on the clutch cover pressure plate to clutch disc contact surface,
repair the surface with sandpaper. If surface is damaged or distorted, replace the assembly.

Flywheel Runout

Using a dial gauge, measure runout at the flywheel clutch contact
surface. If runout is outside the specification, replace the flywheel. If
a trace of burn or discoloration is found on the surface, repair it with
sandpaper.

CAUTION:

Measure it at flywheel outer face (not on knock pin and clutch
cover mounting hole).

INSTALLATION

1.

Apply recommended grease to clutch disc and input shaft splines.

CAUTION:

Be sure to apply grease to the points specified. Otherwise, noise, poor disengagement, or damage
to the clutch may result. Excessive grease may cause slip or judder. Wipe off any grease oozing
from the parts.

2.

Install clutch disc and clutch cover. Pre-tighten mounting bolts and install clutch aligning bar.

3.

Tighten clutch cover attaching bolts evenly in two steps in the order shown in the figure.

4.

Install manual transaxle. Refer to

MT-15, "TRANSAXLE ASSEMBLY"

(RS6F51A).

Tolerance for diaphragm spring lever unevenness:

MODEL 240

0.7 mm (0.028 in)

SCL466-C

Allowable flywheel runout:

Vehicles with
YD22DDTi:

EM-113, "Flywheel Runout"

AEM100

Engine type

Tool number

YD22DDTi

ST20630000

Tightening torque:

First step

: 9.9 - 19 N·m (1.0 - 2.0 kg·m, 7 - 14 ft·lb)

Final step

YD22DDTi

: 22 - 29 N·m (2.2 - 3.0 kg·m, 16 - 21 ft·lb)

MCIB0086E

SERVICE DATA AND SPECIFICATIONS (SDS)

CL-17

[YD]

D

E

F

G

H

I

J

K

L

M

A

B

CL

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00030

Clutch Control System

ECS009XS

Clutch Master Cylinder

ECS009XT

Unit: mm (in)

Clutch Operating Cylinder

ECS009XU

Unit: mm (in)

Clutch Disc

ECS009XV

Unit: mm (in)

Clutch Cover

ECS009XW

Unit: mm (in)

Clutch Pedal

ECS009XX

Unit: mm (in)

Type of clutch control

Hydraulic

Inner diameter

15.87 (5/8)

Inner diameter

19.05 (3/4)

Engine type

YD22DDTi

Model

240

Facing size (outer dia.

×

inner dia.

×

thickness)

240

×

170

×

3.5 (9.45

×

6.69

×

0.138)

Thickness of disc assembly with load

7.5 - 8.1 (0.295 - 0.319) with 6,865 N (700.2 kg, 1543.3 lb)

Wear limit of facing surface to rivet head

0.3 (0.012)

Runout limit/diameter of the area to be measured

1.0 (0.039) or less/230 (9.06) dia.

Maximum allowable spline backlash

1.0 (0.039)

Engine type

YD22DDTi

Model

240

Full-load

6,867 N (700.4 kg, 1543.7 lb)

Diaphragm spring lever height

37.0 - 39.0 (1.457 - 1.535)

Uneven limit diaphragm spring toe height

0.7 (0.028)

Pedal height

162 - 171 (6.34 - 6.73)

Pedal height at clutch disengagement

78.0 (3.071) or more

Pedal free play

9 - 16 (0.35 - 0.63)

Clearance between clutch switch thread end and stopper rub-
ber

0.1 - 1.0 (0.04 - 0.039)
