2.

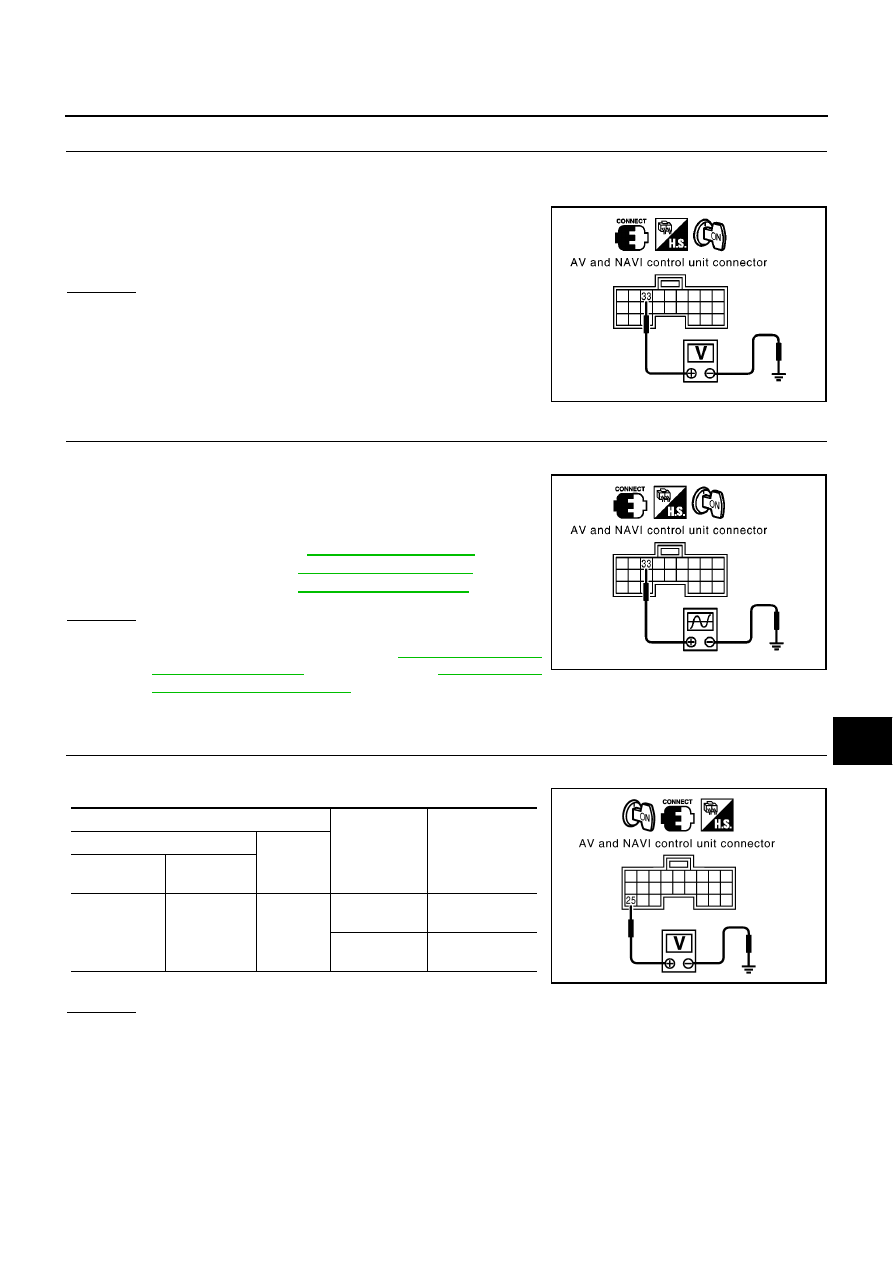

VEHICLE SPEED SIGNAL CHECK 1

1.

Connect AV and NAVI control unit connector and combination meter connector.

2.

Turn the ignition switch ON.

3.

Check voltage between AV and NAVI control unit harness con-
nector M55 terminal 33 (L/B) and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Replace AV and NAVI control unit.

3.

VEHICLE SPEED SIGNAL CHECK 2

1.

Connect combination meter connector.

2.

While driving vehicle at a constant speed.

3.

Check voltage signal between AV and NAVI control unit and
ground with oscilloscope or CONSULT-II.

OK or NG

OK

>> Replace AV and NAVI control unit.

NG

>> Check combination meter system.

DI-14, "Combination

Meter Self-Diagnosis"

(LHD MODELS),

DI-37, "Combi-

nation Meter Self-Diagnosis"

(RHD MODELS).

Illumination Control Signal Check

EKS009JZ

1.

ILLUMINATION CONTROL SIGNAL CHECK

1.

Turn the ignition switch ON.

2.

Check voltage between AV and NAVI control unit and ground.

*1:LHD (W/R), RHD (Y/R)

OK or NG

OK

>> Replace AV and NAVI control unit.

NG

>> Check harness for open or short between AV and NAVI control unit and combination switch.

Approx. 3.5 V or more.

MKIB0631E

33 (L/B)-ground

:

AV-65, "Terminals and

Reference Value for AV
and NAVI Control Unit"

MKIB0632E

Terminals

Lighting switch

condition

Voltage (V)

(+)

(-)

Connector

Terminal

(wire color)

M55

25(*1)

Ground

1st or 2nd

position

Approx. 3.5V or
more

OFF

Approx. 1.5V or
less

MKIB0633E

AV-84

NAVIGATION SYSTEM

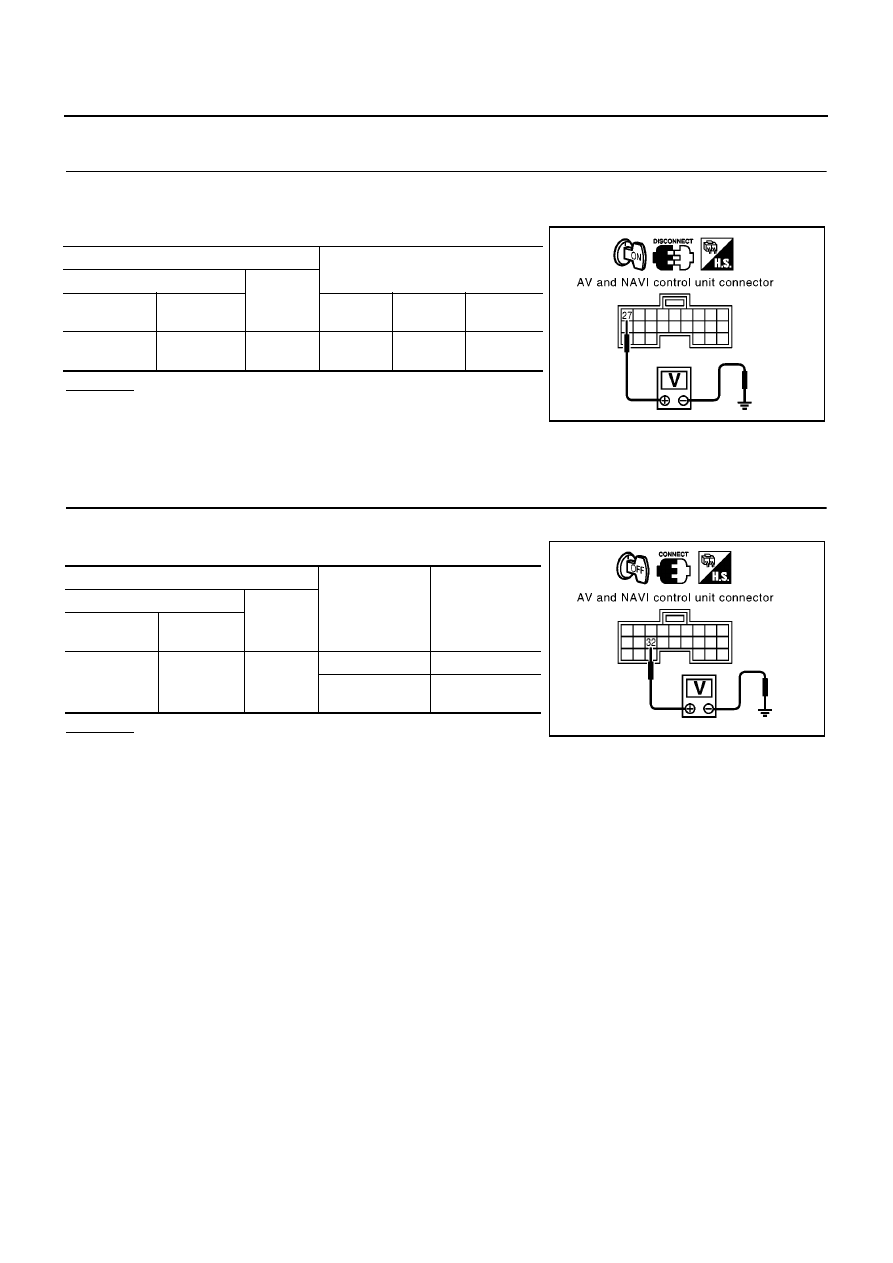

Ignition Signal Check

EKS009K0

1.

IGNITION SIGNAL CHECK

1.

Disconnect the AV and NAVI control unit connector.

2.

Turn the ignition switch ON.

3.

Check voltage between AV and NAVI control unit and ground.

OK or NG

OK

>> Replace AV and NAVI control unit.

NG

>> Check harness for open or short between AV and NAVI

control unit and fuse.

Reverse Signal Check

EKS009K1

1.

REVERSE SIGNAL CHECK

1.

With the selector lever in R-position.

2.

Check voltage between AV and NAVI control unit and ground.

OK or NG

OK

>> Replace AV and NAVI control unit.

NG

>> Check harness for open or short between AV and NAVI control unit and back lamp switch.

Terminals

Ignition switch position

(+)

(-)

Connector

Terminal

(wire color)

OFF

ACC

ON

M55

27 (Y/G)

Ground

0V

0V

Battery
voltage

MKIB0634E

Terminals

Shift selector

lever position

Voltage (V)

(+)

(-)

Connector

Terminal

(wire color)

M55

32(G/W)

Ground

R-position

Battery voltage

Other than R-

position

Approx. 3.0V or
less

MKIB0635E

NAVIGATION SYSTEM

AV-85

C

D

E

F

G

H

I

J

L

M

A

B

AV

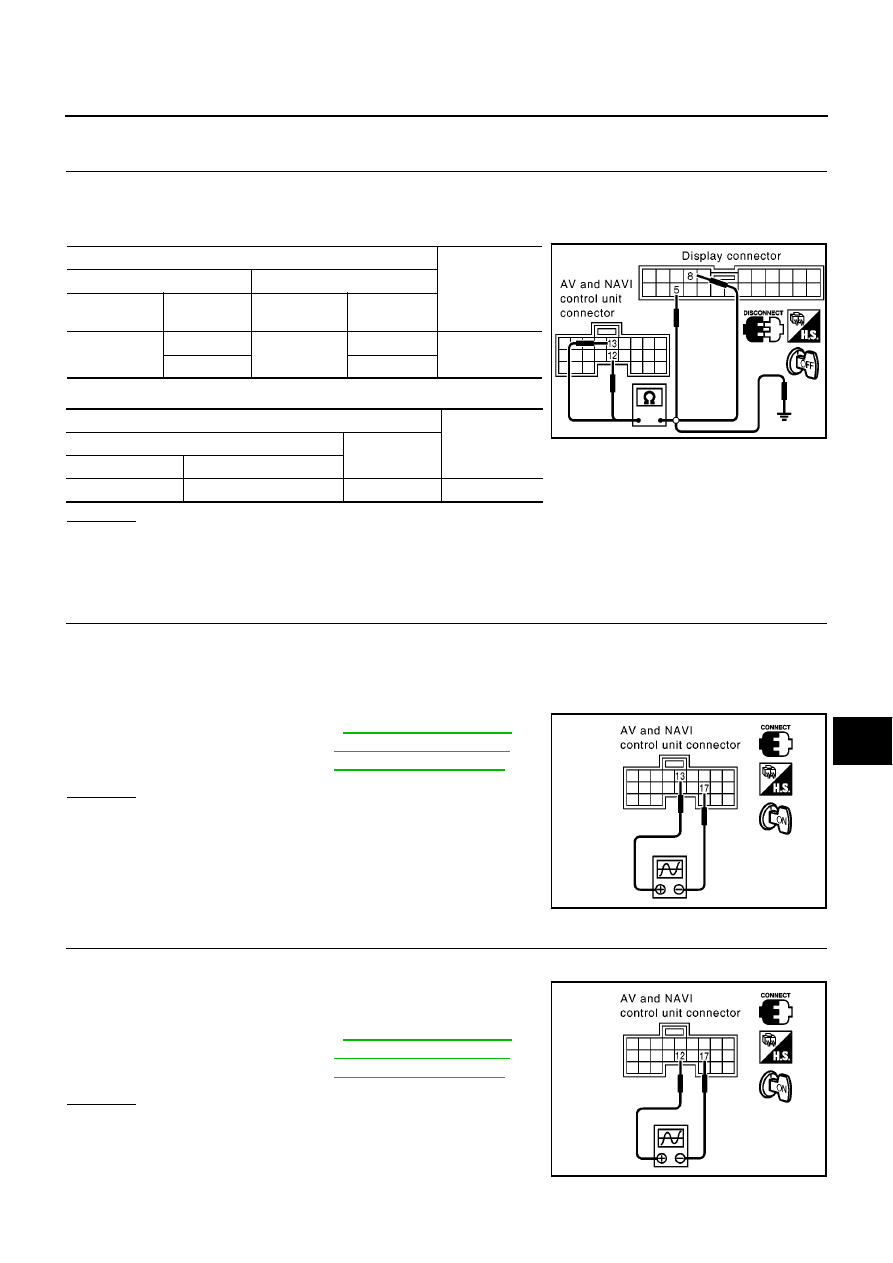

RGB Screen Is Not Shown

EKS009K2

1.

HARNESS CHECK

1.

Turn the ignition switch OFF.

2.

Disconnect AV and NAVI control unit connector and Display connector.

3.

Check continuity between AV and NAVI control unit and Display.

4.

Check continuity between AV and NAVI control unit and ground.

OK or NG

OK

>> GO TO 2.

NG

>>

●

Repair harness.

●

Check connector housings for disconnected or loose terminals.

2.

HORIZONTAL SYNCHRONIZATION SIGNAL CHECK

1.

Connect AV and NAVI control unit connector and Display connector.

2.

Turn the ignition switch ON.

3.

Check voltage signal between AV and NAVI control unit connector terminals 13 (BR) and 17 with oscillo-
scope or CONSULT-II.

OK or NG

OK

>> GO TO 3.

NG

>> Replace the display unit.

3.

RGB AREA SIGNAL CHECK

1.

Press “INFO” switch.

2.

Check voltage signal between AV and NAVI control unit connec-
tor terminals 12 (R) and 17with oscilloscope or CONSULT-II.

OK or NG

OK

>> Replace the display unit.

NG

>> Replace AV and NAVI control unit.

Terminals

Continuity

AV and NAVI control unit (+)

Display (-)

Connector

Terminal

(wire color)

Connector

Terminal

(wire color)

M54

12 (R)

M63

8 (R)

Yes

13 (BR)

5 (BR)

Terminals

Continuity

(+)

(-)

Connector

Terminal (wire color)

M54

12(R), 13(BR)

Ground

No

MKIB0636E

13 (BR)-17

:

AV-65, "Terminals and

Reference Value for AV
and NAVI Control Unit"

MKIB0637E

12 (R) - 17

:

AV-65, "Terminals and

Reference Value for AV
and NAVI Control Unit"

MKIB0638E

AV-86

NAVIGATION SYSTEM

No Screens Appear

EKS009K3

1.

CHECK SYMPTOM

Check possibility to operate air conditioning and audio unit by multifunction switch.
OK or NG

OK

>> GO TO 2.

NG

>>

AV-98, "System Does Not Start"

2.

DISPLAY POWER SYSTEM HARNESS CHECK

Check voltage between Display unit and ground.

AV-81, "Check Display, Multifunction Switch Power, and

Ground Circuit"

OK or NG

OK

>> Replace the display unit.

NG

>> Open or short in display power system harness.

Color of RGB Image Is Not Proper

EKS009K4

1.

COLOR BAR DIAGNOSIS CHECK

Check color tone by “SCREEN ADJUSTMENT” of CONFIRMATION/ADJUSTMENT function.

OK or NG

OK

>> Inspection end.

NG

>> GO TO 2.
