< SERVICE DATA AND SPECIFICATIONS (SDS)

[FOR EUROPE (LHD)]

BODY ALIGNMENT

Unit: mm (in)

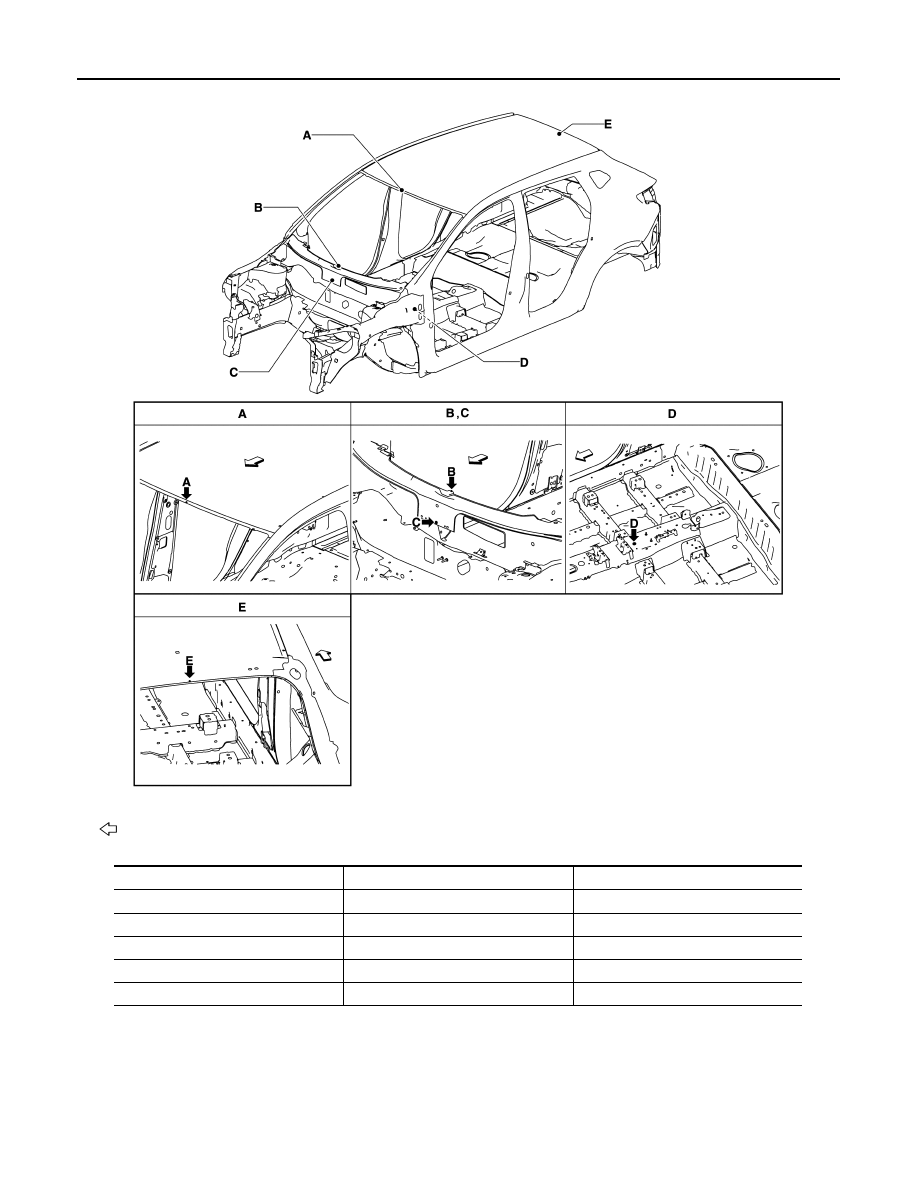

4WD : Body Center Marks (With Sunroof Models)

INFOID:0000000010305326

A mark is placed on each part of the body to indicate the vehicle center. When repairing the vehicle frame
(members, pillars, etc.) damaged by an accident which it enables more accurate and effective repair by using
these marks together with body alignment specifications.

: Vehicle front

Points

Portion

Marks

A

Front roof

Embossment

B

Cowl top

indent

C

Cowl top

Hole

φ

8 (0.31)

D

Trans control reinforcement

Hole 12

×

14 (0.47

×

0.55)

E

Rear roof

Embossment

JSKIA3903ZZ

BODY ALIGNMENT

BRM-105

< SERVICE DATA AND SPECIFICATIONS (SDS)

[FOR EUROPE (LHD)]

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

Unit: mm (in)

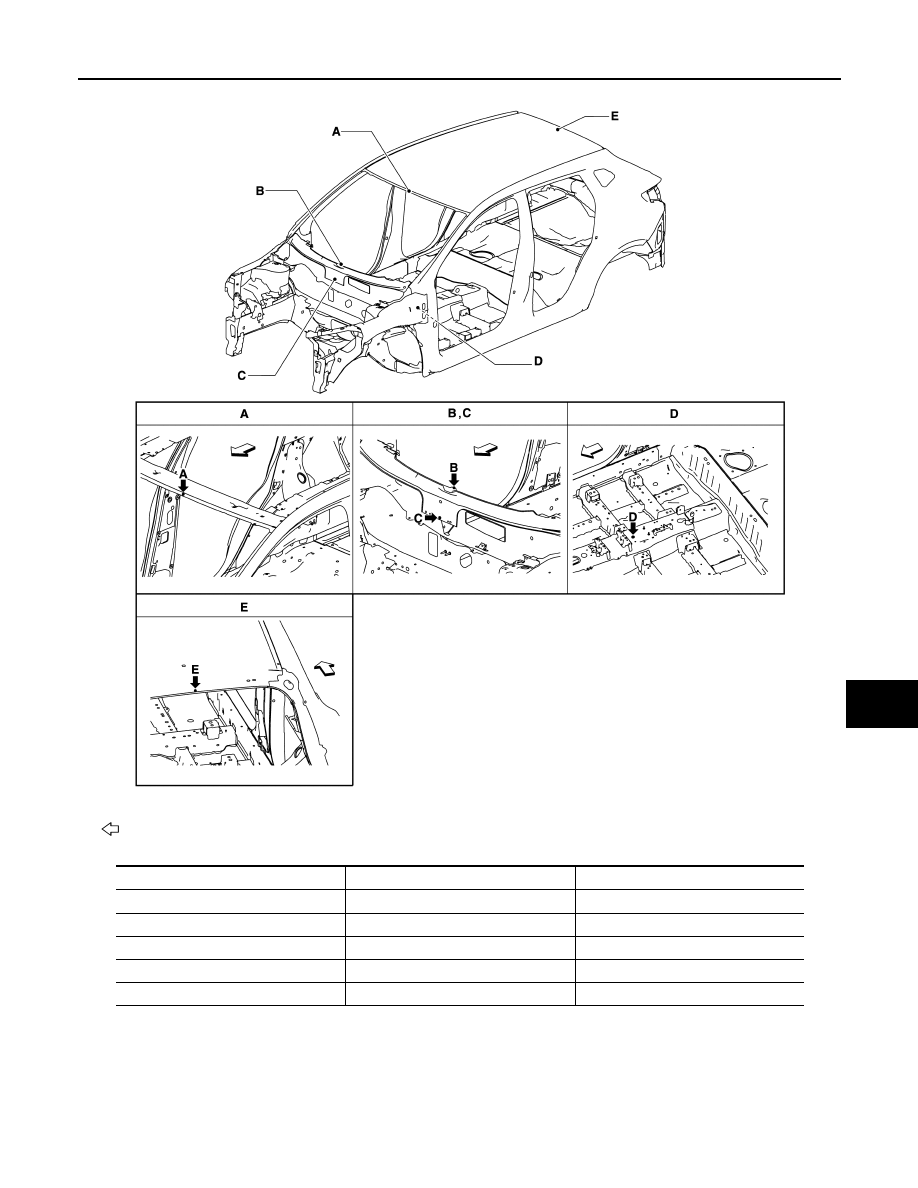

4WD : Description

INFOID:0000000010305311

• All dimensions indicated in the figures are actual.
• When using a tracking gauge, adjust both pointers to equal length. Then check the pointers and gauge itself

to make sure there is no free play.

• When a measuring tape is used, check to be sure there is no elongation, twisting or bending.
• Measurements should be taken at the center of the mounting holes.

: Vehicle front

Points

Portion

Marks

A

Upper front roof rail

Embossment

B

Cowl top

indent

C

Cowl top

Hole

φ

8 (0.31)

D

Trans control reinforcement

Hole 12

×

14 (0.47

×

0.55)

E

Rear roof

Embossment

JSKIA3904ZZ

BRM-106

< SERVICE DATA AND SPECIFICATIONS (SDS)

[FOR EUROPE (LHD)]

BODY ALIGNMENT

• An asterisk (*) following the value at the measuring point indicates that the measuring point on the other side

is symmetrically the same value.

• The coordinates of the measurement points are the distances measured from the standard line of

″

X

″

,

″

Y

″

and

″

Z

″

.

•

″

Z

″

: Imaginary base line [200 mm (7.87 in) below datum line (

″

0Z

″

 at design plan)]

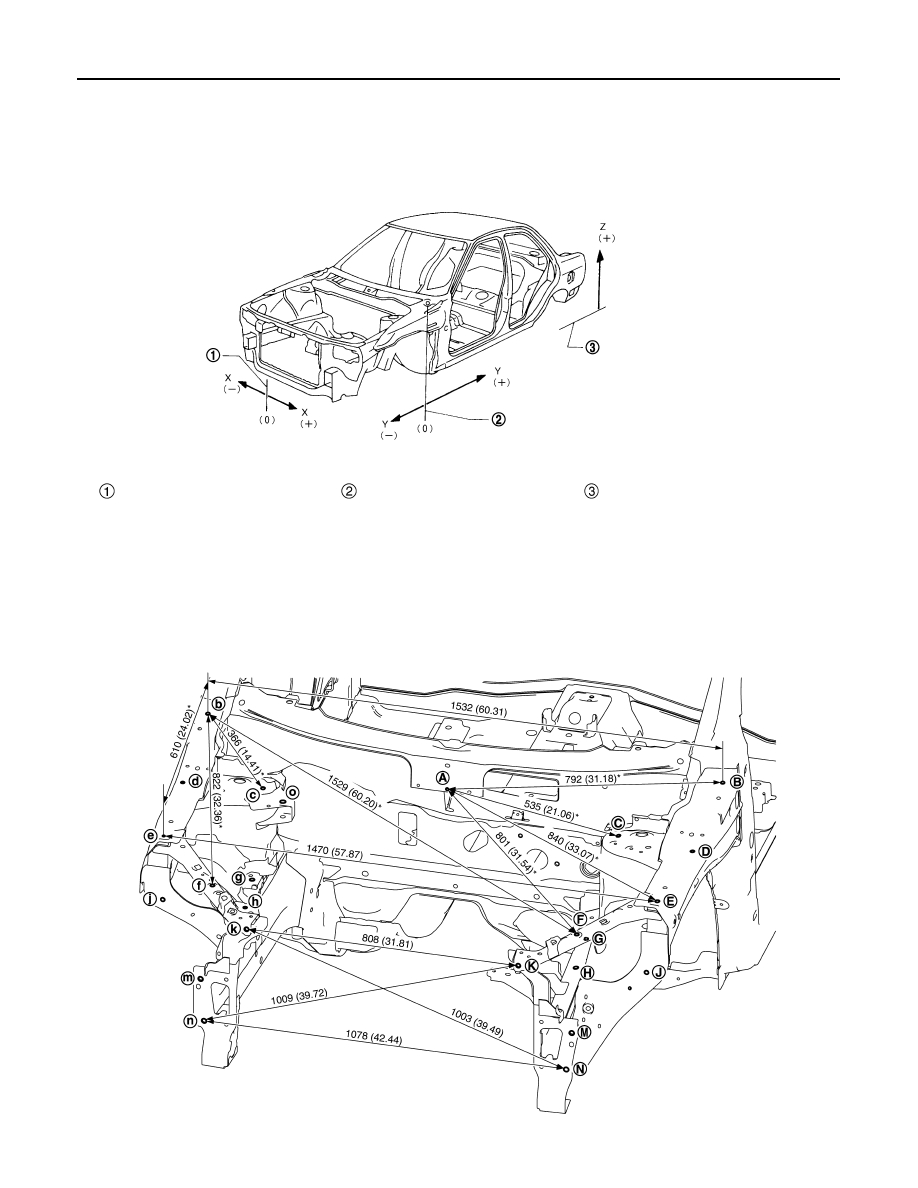

4WD : Engine Compartment (R9M Engine Models)

INFOID:0000000010305327

MEASUREMENT

Dimensions marked with

″

*

″

 indicate symmetrically identical dimensions on both the right and left hand of the

vehicle.

Vehicle center

Front axle center

Imaginary base line

JSKIA0073GB

JSKIA3905GB

BODY ALIGNMENT

BRM-107

< SERVICE DATA AND SPECIFICATIONS (SDS)

[FOR EUROPE (LHD)]

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

«The others»

Unit: mm (in)

MEASUREMENT POINTS

Unit: mm (in)

Point

Dimension

Memo

Point

Dimension

Memo

Point

Dimension

Memo

 –

766 (30.16)*

 –

391 (15.39)*

 –

972 (38.27)

 –

594 (23.39)

 –

1307 (51.46)*

 –

1440 (56.69)

 –

618 (24.33)

 –

514 (20.24)*

 –

294 (11.57)

 –

672 (26.46)

 –

1188 (46.77)*

 –

305 (12.01)

 –

684 (26.93)

 –

1516 (59.68)

 –

364 (14.33)

 –

883 (34.76)*

 –

1522 (59.92)*

 –

383 (15.08)

 –

474 (18.66)

 –

525 (20.67)*

 –

980 (38.58)

 –

1325 (52.17)*

 –

1386 (54.57)*

 –

983 (38.70)

 –

1556 (61.26)*

 –

265 (10.43)*

 –

374 (14.72)

 –

1620 (63.78)*

 –

1291 (50.83)*

 –

376 (14.80)

 –

1266 (49.84)

 –

1086 (42.76)

 –

1105 (43.50)

 –

454 (17.87)

 –

980 (38.58)

 –

1101 (43.35)

 –

1058 (41.65)

 –

984 (38.74)

 –

1097 (43.19)

 –

986 (38.82)

 –

995 (39.17)
