СНЯТИЕ

Внимание: Не обожгитесь горячим моторным маслом и охлаждающей жидкостью двигателя.

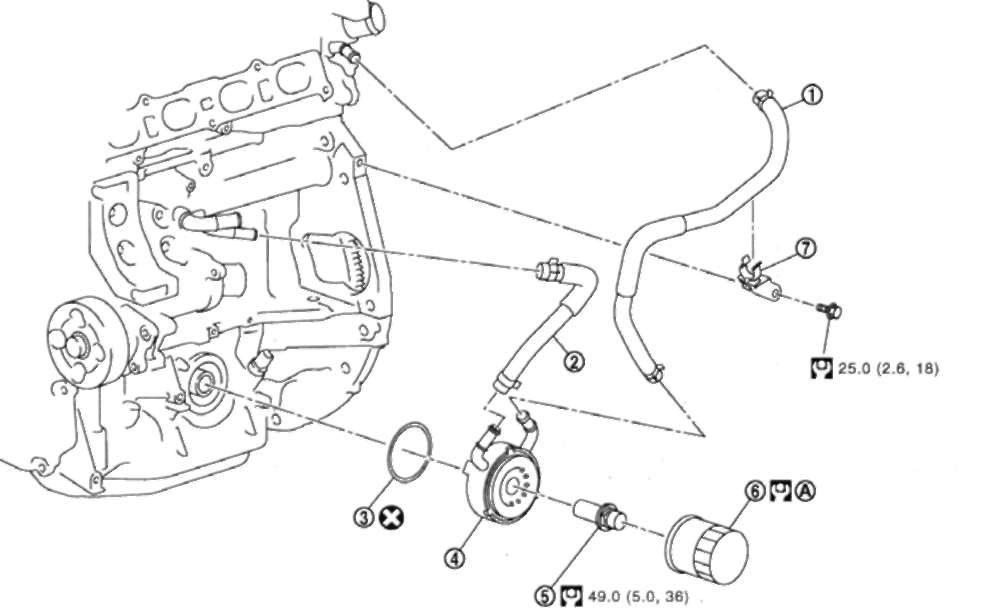

1. Слейте охлаждающую жидкость, вывернув пробки из сливных отверстий в блоке цилиндров и на радиаторе. См. ниже и главу МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ.

2. Выверните масляный фильтр при помощи ключа (специнструмент: KV10115801). См. выше.

3. Отсоедините водяные шланги от масляного радиатора.

• При снятии только масляного радиатора пережите водяные шланги возле масляного радиатора во избежание вытекания охлаждающей жидкости двигателя.

• Поскольку из трубок вытекут остатки охлаждающей жидкости, подготовьте поддон для ее сбора.

Внимание: Выполняйте эту операцию, когда двигатель холодный.

4. Открутите соединительный болт и снимите масляный радиатор.

Примечание: Для упрощения установки нанесите метки совмещения на масляный радиатор и масляный поддон (верхний).

УСТАНОВКА

Установка выполняется в порядке, обратном снятию.

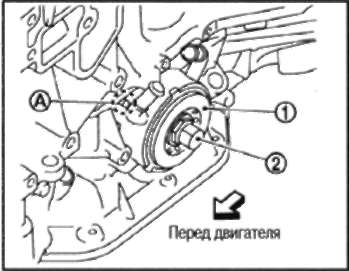

• Затяните соединительный болт (2), совместив стопор (А) со стороны масляного поддона (верхнего) с выступом на масляном радиаторе (1).

ПРОВЕРКА ПОСЛЕ СНЯТИЯ

Масляный радиатор Проверьте, нет ли трещин на масляном радиаторе. Проверьте, не засорился ли масляный радиатор, продув воздух через впускной патрубок для охлаждающей жидкости. При необходимости замените масляный радиатор.

ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Проверьте уровень моторного масла и охлаждающей жидкости двигателя и долейте.

2. Запустите двигатель и проверьте, нет ли утечек моторного масла или охлаждающей жидкости двигателя.

3. Заглушите двигатель и выждите 10 минут.

4. Снова проверьте уровень моторного масла и охлаждающей жидкости двигателя.
