МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ HR16DE - Nissan Qashqai





СБОРКА ГОЛОВКИ ЦИЛИНДРОВ ДВИГАТЕЛЯ HR16DE - Nissan Qashqai





СБОРКА

1. Если снималась направляющая втулка клапана, установите ее.

Внимание: Замените ее направляющей увеличенного ремонтного размера (на 0,2 мм).

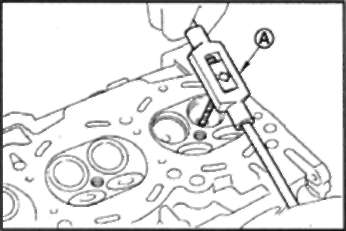

а. Выполните развертку отверстия под направляющую втулку клапана в головке цилиндров при помощи развертки (подходящий специнструмент) (А).

Диаметр отверстия под направляющую втулку клапана (увеличенного на 0,2 мм ремонтного размера): См. ниже раздел «Технические данные и спецификации».

b. Нагрейте головку цилиндров до 110-130*С, погрузив ее в горячее масло (А).

Выступ «Н»: См. ниже раздел «Технические данные и спецификации».

Внимание: Головка цилиндров (2) горячая. Чтобы не обжечься при проведении работ, наденьте защитную одежду.

d. При помощи развертки (при помощи специнструмента) (А) выполните доводку поверхности направляющей втулки клапана.

Стандарт: См. ниже раздел «Технические данные и спецификации».

2. Если снималось седло клапана, установите его.

Внимание: Замените его седлом клапана увеличенного ремонтного размера (на 0,5 мм).

а. Выполните развертку выемки (а) в головке цилиндров под седло клапана ремонтного размера.

Увеличенный размер (на 0,5 мм): См. ниже раздел «Технические данные и спецификации».

• Выполняйте развертку концентрическими кругами к центру направляющей втулки клапана. Это обеспечит правильную посадку седла клапана.

b. Нагрейте головку цилиндров до 110-130"С, погрузив ее в горячее масло (А).

Внимание:

• Головка цилиндров горячая. Чтобы не обжечься при проведении работ, наденьте защитную одежду.

• Не прикасайтесь к охлажденным седлам голыми руками.

d. Доведите седло до требуемых размеров путем фрезеровки или шлифовки при помощи подходящего специнструмента.

Внимание: При обработке поверхности фрезой возьмитесь за рукоятку обеими руками. Затем прижмите фрезу к контактной поверхности по всей окружности и фрезеруйте одиночными проходами. Если прижимать инструмент неравномерно или с отрывом, седло клапана может принять ступенчатую форму.

e. Выполните притирку клапана при помощи шлифовальной пасты.

f. Проведите повторную проверку прилегания клапана. См. ниже.

3. Запрессуйте сальник клапана.

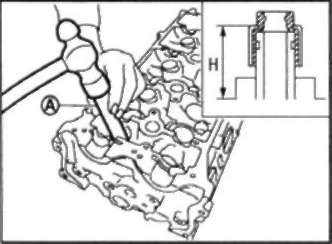

• Запрессуйте сальник клапана при помощи выколотки (специнструмент: KV10115600) (А) по размерам, указанным на рисунке.

Высота «Н»: 13,2-13,8 мм

4. Установите гнездо клапанной пружины.

5. Установите клапан.

• Устанавливайте клапаны большего диаметра со стороны впуска.

6. Установите клапанную пружину.

Примечание: Ее можно устанавливать в любом направлении.

7. Установите тарелку клапанной пружины.

8. Установите сухари.

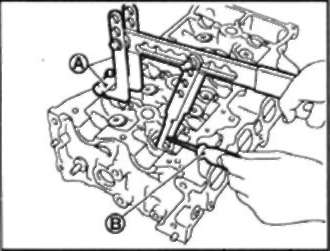

• Сожмите клапанную пружину при помощи приспособл., приставки и переходника (специнстр.: KV10116200) (А). Поставьте сухари при помощи пальчикового магнита (В).

Внимание: При выполнении этой операции не повредите отверстия под толкатели клапанов.

• После установки компонентов клапана для обеспечения правильной посадки слегка постучите по кончику штока клапана пластиковым молотком.

9. Установите толкателиь клапана.

10. Вверните свечу зажигания при помощи ключа (подходящий специнструмент).
