РЕГУЛИРОВКА НАПРАВЛЕННОСТИ СВЕТА ГАЛОГЕННЫХ ФАР ОПИСАНИЕ - Nissan Qashqai







ПОДГОТОВКА ПЕРЕД РЕГУЛИРОВКОЙ

Примечание:

• Более подробно см. нормы, действующие в Вашей стране.

• Выполните регулировку направленности света фар, если проводились ремонтные работы на передке автомобиля или производилась замена фар в сборе.

Перед проведением регулировки направленности света фар проверьте следующее:

• Доведите давление во всех шинах до требуемого.

• Убедитесь, что в автомобиле нет дополнительного груза

(полная заправка охлаждающей жидкостью двигателя, моторным маслом и топливом), за исключением водителя (или эквивалентного веса на месте водителя). Уберите багаж из салона автомобиля и багажного отсека.

Примечание: Убедитесь, что запасное колесо, домкрат и инструмент на штатных местах.

• Оботрите грязь с фар.

Внимание: Не пользуйтесь органическим растворителем, бензином и т.п.

• Сядьте на сиденье водителя.

• Выставьте регулятор наклона фар в положение «0».

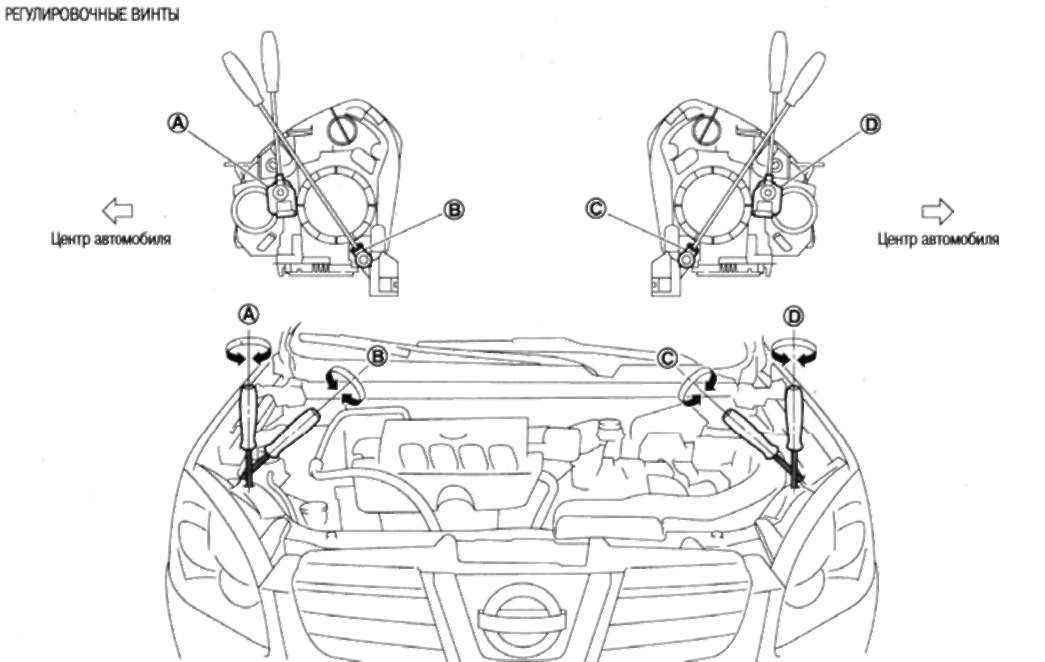

B. Регулировочный винт правой фары (внутрь-наружу)

C. Регулировочный винт левой фары (внутрь-наружу)

D. Регулировочный винт левой фары (вверх-вниз)



Регулировочные винты

Направление вращения отвертки

Направление перемещения фары

А

Регулировочный винт правой фары (вверх-вниз)

По часовой стрелке

Вверх

Против часовой стрелки

Вниз

В

Регулировочный винт правой фары (внутрь-наружу)

По часовой стрелке

Внутрь

Против часовой стрелки

Наружу

С

Регулировочный винт левой фары (внутрь-наружу)

По часовой стрелке

Внутрь

Против часовой стрелки

Наружу

D

Регулировочный винт левой фары (вверх-вниз)

По часовой стрелке

Вверх

Против часовой стрелки

Вниз
