Nissan Juke F15. Manual - part 45





AV-166

< DTC/CIRCUIT DIAGNOSIS >

[AUDIO WITH NAVIGATION]

STEERING SWITCH SIGNAL A CIRCUIT

STEERING SWITCH SIGNAL A CIRCUIT

Description

INFOID:0000000012202579

Transmits the steering switch signal to NAVI control unit.

Diagnosis Procedure

INFOID:0000000012202580

1.

CHECK STEERING SWITCH SIGNAL A CIRCUIT

1. Turn ignition switch OFF.

2. Disconnect NAVI control unit connector and spiral cable connector.

3. Check continuity between NAVI control unit harness connector and spiral cable harness connector.

4. Check continuity between NAVI control unit harness connector and ground.

Is the inspection result normal?

YES

>> GO TO 2.

NO

>> Repair harness or connector.

2.

CHECK SPIRAL CABLE

Check spiral cable.
Is the inspection result normal?

YES

>> GO TO 3.

NO

>> Replace spiral cable. Refer to

SR-15, "Exploded View"

.

3.

CHECK NAVI CONTROL UNIT VOLTAGE

1. Connect NAVI control unit connector and spiral cable connector.

2. Turn ignition switch ON.

3. Check voltage between NAVI control unit harness connector.

Is the inspection result normal?

YES

>> GO TO 4.

NO

>> Replace NAVI control unit. Refer to

AV-182, "Removal and Installation"

.

4.

CHECK STEERING SWITCH

1. Turn ignition switch OFF.

2. Check steering switch. Refer to

AV-166, "Component Inspection"

.

Is the inspection result normal?

YES

>> INSPECTION END

NO

>> Replace steering switch. Refer to

AV-195, "Removal and Installation"

.

Component Inspection

INFOID:0000000012202581

Measure the resistance between the steering switch connector.

NAVI control unit

Spiral cable

Continuity

Connector

Terminal

Connector

Terminal

M108

6

M33

24

Existed

NAVI control unit

Ground

Continuity

Connector

Terminal

M108

6

Not existed

(+)

(

−)

Voltage

(Approx.)

NAVI control unit

Connector

Terminal

Connector

Terminal

M108

6

M108

15

3.3  V

AV

STEERING SWITCH SIGNAL A CIRCUIT

AV-167

< DTC/CIRCUIT DIAGNOSIS >

[AUDIO WITH NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

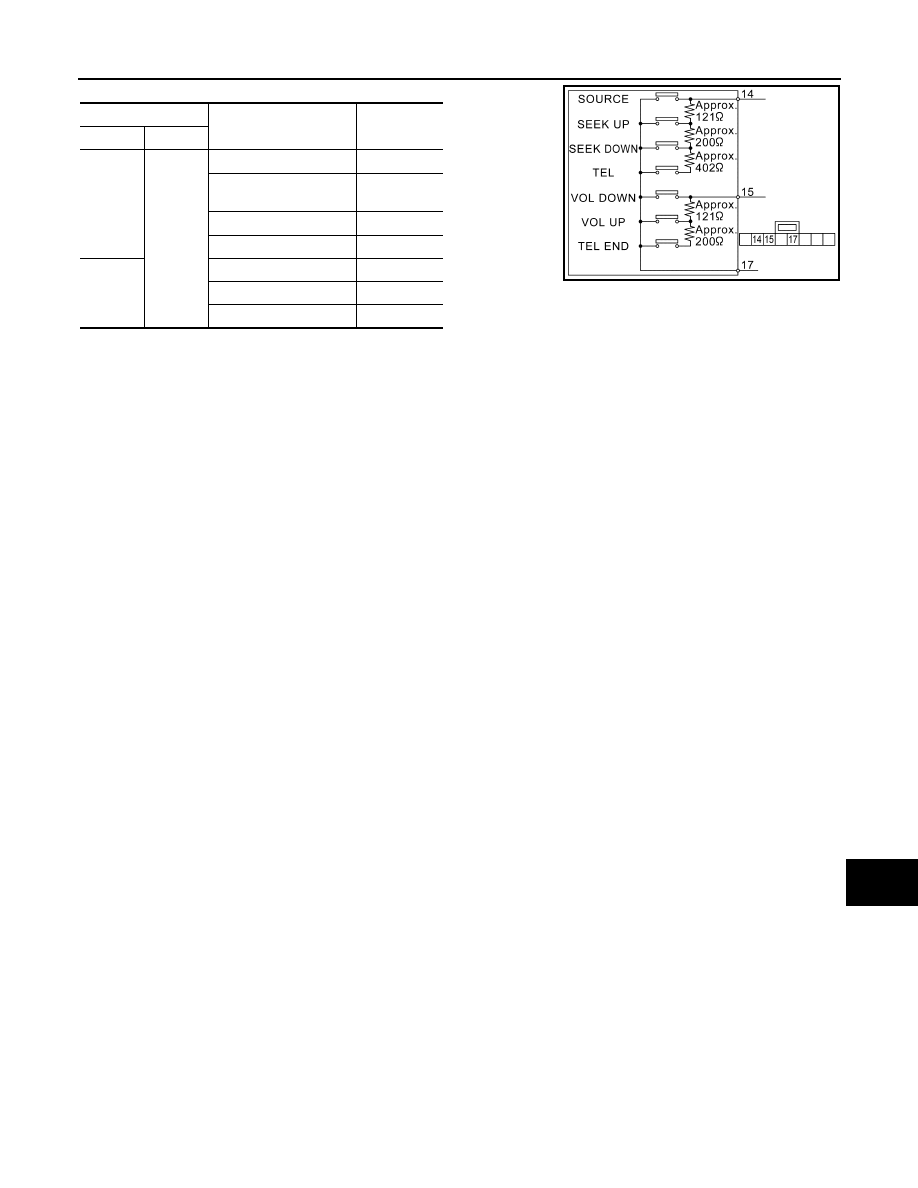

Steering switch

Condition

Resistance

(Approx.)

Terminal

Terminal

14

17

TEL switch ON

709 – 737

SEEK DOWN switch
ON

315 – 327

SEEK UP switch ON

119 – 123

SOURCE switch ON

0

15

TEL END switch ON

315 – 327

VOL UP switch ON

119 – 123

VOL DOWN switch ON

0

JSNIA8044GB

AV-168

< DTC/CIRCUIT DIAGNOSIS >

[AUDIO WITH NAVIGATION]

STEERING SWITCH SIGNAL B CIRCUIT

STEERING SWITCH SIGNAL B CIRCUIT

Description

INFOID:0000000012202582

Transmits the steering switch signal to NAVI control unit.

Diagnosis Procedure

INFOID:0000000012202583

1.

CHECK STEERING SWITCH SIGNAL B CIRCUIT

1. Turn ignition switch OFF.

2. Disconnect NAVI control unit connector and spiral cable connector.

3. Check continuity between NAVI control unit harness connector and spiral cable harness connector.

4. Check continuity between NAVI control unit harness connector and ground.

Is the inspection result normal?

YES

>> GO TO 2.

NO

>> Repair harness or connector.

2.

CHECK SPIRAL CABLE

Check spiral cable.
Is the inspection result normal?

YES

>> GO TO 3.

NO

>> Replace spiral cable. Refer to

SR-15, "Exploded View"

.

3.

CHECK NAVI CONTROL UNIT VOLTAGE

1. Connect NAVI control unit connector and spiral cable connector.

2. Turn ignition switch ON.

3. Check voltage between NAVI control unit harness connector.

Is the inspection result normal?

YES

>> GO TO 4.

NO

>> Replace NAVI control unit. Refer to

AV-182, "Removal and Installation"

.

4.

CHECK STEERING SWITCH

1. Turn ignition switch OFF.

2. Check steering switch. Refer to

AV-168, "Component Inspection"

.

Is the inspection result normal?

YES

>> INSPECTION END

NO

>> Replace steering switch. Refer to

AV-195, "Removal and Installation"

.

Component Inspection

INFOID:0000000012202584

Measure the resistance between the steering switch connector.

NAVI control unit

Spiral cable

Continuity

Connector

Terminal

Connector

Terminal

M108

16

M33

31

Existed

NAVI control unit

Ground

Continuity

Connector

Terminal

M108

16

Not existed

(+)

(

−)

Voltage

(Approx.)

NAVI control unit

Connector

Terminal

Connector

Terminal

M108

16

M108

15

3.3 V

AV

STEERING SWITCH SIGNAL B CIRCUIT

AV-169

< DTC/CIRCUIT DIAGNOSIS >

[AUDIO WITH NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

Steering switch

Condition

Resistance

(Approx.)

Terminal

Terminal

14

17

TEL switch ON

709 – 737

SEEK DOWN switch
ON

315 – 327

SEEK UP switch ON

119 – 123

SOURCE switch ON

0

15

TEL END switch ON

315 – 327

VOL UP switch ON

119 – 123

VOL DOWN switch ON

0

JSNIA8044GB
