Ниссан Жук (2018 год). Инструкция - часть 55





8 - 22

Техническое обслуживание и операции, выполняемые владельцем

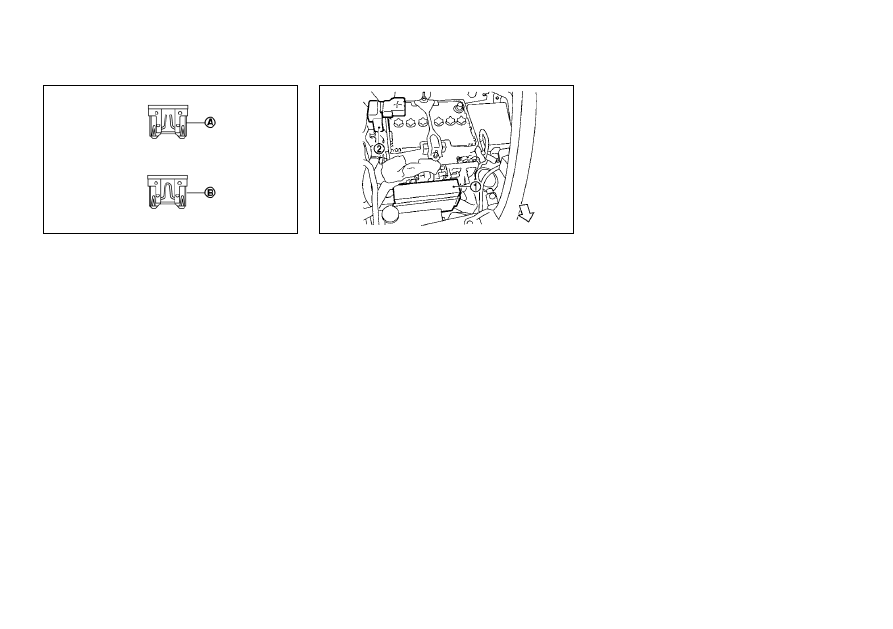

Плавкие вставки

Если какое-либо электрооборудование не работает и предо-
хранители находятся в исправном состоянии, то проверьте
плавкие вставки в держателях

c

 и

d

. Если какая-либо

плавкая вставка перегорела, то замените ее оригинальной
деталью NISSAN.

Для проверки и замены плавких вставок в держателях

d

обратитесь в сервисный центр официального дилера ком-
пании NISSAN.

6.  Выньте перегоревший предохранитель с помощью спе-

циального съемника, находящегося в блоке предохрани-
телей в пассажирском салоне.

7. Перегоревший предохранитель A следует заменить

новым B.

Если перегорел и новый предохранитель, то обратитесь на
сервисную станцию официального дилера NISSAN для про-
верки и ремонта электрооборудования автомобиля.

В держателе

f

 также находятся предохранители. При не-

обходимости проверки и/или замены предохранителя, обра-
титесь в сервисный центр официального дилера компании
NISSAN.

8 - 23

Техническое обслуживание и операции, выполняемые владельцем

Выключатель питания для длительного
хранения автомобиля (для некоторых
вариантов исполнения автомобиля)

Если какое-либо электрооборудование не работает, то из-
влеките переключатель длительного хранения и убедитесь
в том, что предохранитель исправен.

ПРИМЕЧАНИЕ

Указанный переключатель необходим при постановке ав-
томобиля на длительное хранение. Даже если этот пере-
ключатель неисправен, нет необходимости его заменять.
Выньте предохранитель из переключателя, затем замените
только предохранитель в блоке предохранителей.

Извлечение переключателя длительного хранения

1.  Перед извлечением переключателя убедитесь в том, что

выключатель зажигания находится в положении OFF или
LOCK.

2.  Убедитесь в том, что переключатель света фар находит-

ся в положении OFF.

3.  Откройте крышку блока предохранителей.

6. Перегоревший предохранитель A следует заменить

новым B.

Если перегорел и новый предохранитель, то обратитесь на
сервисную станцию официального дилера NISSAN для про-
верки и ремонта электрооборудования автомобиля.

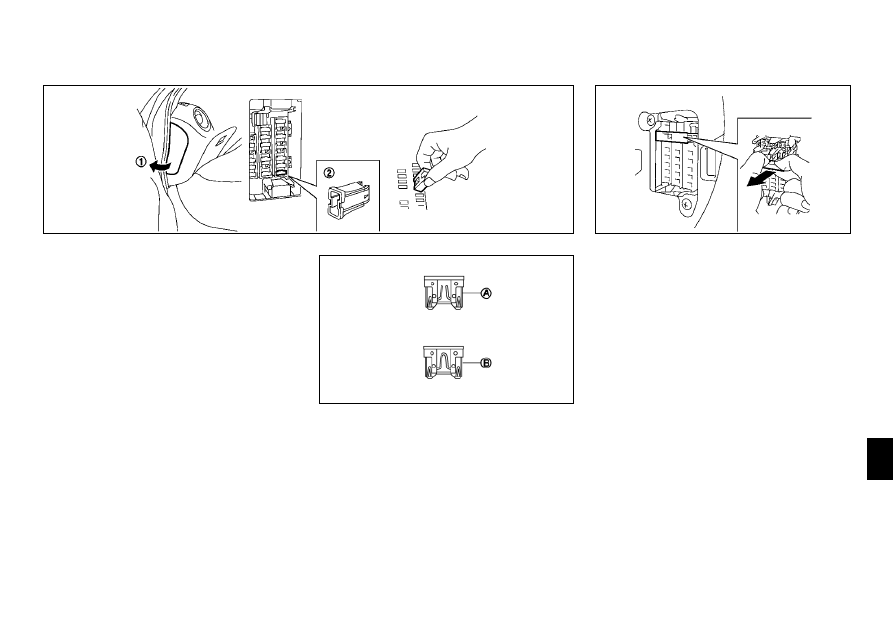

БЛОК ПРЕДОХРАНИТЕЛЕЙ В ПАССАЖИРСКОМ
САЛОНЕ

ВНИМАНИЕ

Запрещается применять предохранители с номинальным
значением тока, отличающимся в большую или меньшую
сторону от указанного на предохранителе. Это может при-
вести к выходу из строя электрической системы или к воз-
никновению пожара.

При отказе какого-либо компонента электрооборудования
проверьте целостность предохранителей.

1.  Убедитесь в том, что ключ в замке зажигания находится

в положении OFF.

2.  Убедитесь в том, что переключатель света фар находит-

ся в положении OFF.

3.  Откройте крышку блока предохранителей

c

.

4.  Найдите перегоревший предохранитель.

5.  Удалите перегоревший предохранитель с помощью спе-

циального съемника

d

.

8 - 24

Техническое обслуживание и операции, выполняемые владельцем

ПРИБОРЫ ОСВЕЩЕНИЯ И СВЕТОВОЙ
СИГНАЛИЗАЦИИ

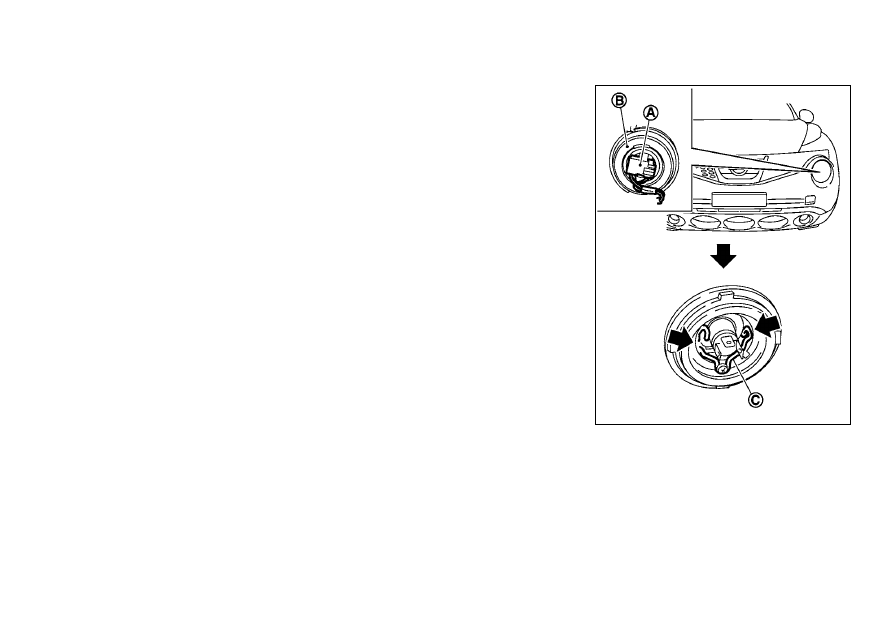

1.  Отсоедините «отрицательную» шину от аккумуляторной

батареи.

2.  Отсоедините электрический разъем A от цоколя лампы.

3.  Снимите резиновый колпачок B.

4.  Нажмите и поверните пружинный фиксатор C, чтобы

освободить лампу.

5.  Выньте лампу из фары. Не трясите и не вращайте лампу,

вынимая ее.

Фары

После дождя или мойки автомобиля, а также при перепа-
дах температур на внутренней поверхности рассеивателей
приборов наружного освещения может временно образовы-
ваться конденсат. Это вызвано разницей между температу-
рой внутри прибора и температурой наружного воздуха. Это
не является признаком неисправности. При образовании на
внутренней поверхности рассеивателя крупных капель воды,
обратитесь к официальному дилеру NISSAN.

Автомобили с галогенными фарами

Галогенная фара представляет собой блок-фару, в которой
используются сменные галогенные лампы. Лампы могут за-
меняться из моторного отсека без демонтажа блок-фары.

ВНИМАНИЕ

Колба галогенной лампы наполнена газом под высоким
давлением. При падении или появлении царапин на колбе
лампа может лопнуть.

4.  Зажмите переключатель и вытяните его в направлении,

показанном на иллюстрации.

8 - 25

Техническое обслуживание и операции, выполняемые владельцем

ПРИБОРЫ НАРУЖНОГО ОСВЕЩЕНИЯ

Наименование

Мощность лампы

(Вт)

Передний указатель поворота

21

Передний габаритный фонарь

5

Противотуманные фары

35

Боковой повторитель указателя
поворота

5

Задний комбинированный фонарь

Указатель поворота

21

Стоп-сигнал/Задний габаритный
фонарь

21/5

Фонарь заднего хода

16

Задний противотуманный фонарь

21

Центральный верхний стоп-сигнал

Светодиод (LED)

Фонарь освещения регистрацион-
ного знака

5

ПЛАФОНЫ ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Наименование

Мощность лампы

(Вт)

Плафон для чтения карт

5

Плоафон освещения багажного
отделения

5

6.  Установите крышку на место, действуя в обратном по-

рядке.

ВНИМАНИЕ

•  Не дотрагивайтесь пальцами до стеклянной колбы лам-

пы.

•  Не оставляйте надолго фары со снятыми лампами, по-

скольку в пространство оптического элемента фары
могут проникнуть грязь, пыль и влага, что отрицательно
скажется на качестве и сроке работы фары.

Используйте лампы такого же типа и мощности, что были
установлены в фарах первоначально:

Автомобили с галогенными фарами

Лампа дальнего света: 60 Вт (H4)

Фары ближнего света: 55 Вт (H4)

Необходимость регулировки света фар возникает лишь по-
сле замены ламп. При необходимости отрегулировать фары,
обратитесь на сервисную станцию официального дилера
NISSAN.
