4 - 2

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

МОНИТОР ЗАДНЕГО ВИДА
(для некоторых вариантов
исполнения автомобиля)

МЕРЫ ПРЕДОСТОРОЖНОСТИ



ОПАСНОСТЬ

Не регулируйте органы управления дисплеем, системой

•

отопления и кондиционирования воздуха или аудиоси-
стемой во время движения - полностью сосредоточьте
внимание на дорожной обстановке.

Если в компоненты системы попали инородные пред-

•

меты, на них были пролиты какие-либо жидкости, при
работе системы идет дым или замечены другие не-
обычные признаки, немедленно прекратите пользова-
ние этой системой и обратитесь к официальному дилеру
NISSAN. Продолжение эксплуатации системы при по-
добных условиях может привести к аварии, пожару или
удару электрическим током.

Запрещается разбирать или вносить какие-либо изме-

•

нения в данную систему. В противном случае это может
привести к аварии, пожару или удару электрическим
током.

ВНИМАНИЕ

Не пользуйтесь этой системой в течение продолжительного
времени при неработающем двигателе во избежание раз-
ряда аккумуляторной батареи.

При переводе рычага коробки передач в положение R (За-
дний ход) на мониторе будет показана обстановка вокруг
задней части автомобиля.

Данная система призвана помочь водителю обнаружить при-
сутствие достаточно больших неподвижных объектов вбли-
зи автомобиля во избежание его повреждения. Эта система
не обнаруживает небольшие предметы, находящиеся ниже
уровня заднего бампера, и может не обнаружить объекты,
расположенные слишком близко к бамперу.



ОПАСНОСТЬ

Камера заднего вида является удобной системой, од-

•

нако ее наличие не отменяет необходимости предпри-
нимать обычные меры предосторожности при движении
задним ходом. Обязательно обернитесь и убедитесь в
безопасности маневра, прежде чем начинать движение
задним ходом. Двигайтесь задним ходом с малой ско-
ростью.

Расстояние до объектов на мониторе отличается от дей-

•

ствительного, потому что камера заднего вида имеет
широкоугольный объектив.

На мониторе заднего обзора предметы кажутся находя-

•

щимися ближе, как и при наблюдении через внутреннее
или наружные зеркала заднего вида.

Перед началом движения задним ходом убедитесь в

•

том, что дверь багажного отделения надежно закрыта.

Монитор заднего вида не позволяет видеть зону под

•

бампером и по углам бампера из-за ограниченного поля
охвата объектива камеры.

Следите за тем, чтобы объектив камеры заднего вида

•

не был ничем закрыт. Объектив камеры заднего вида
установлен над задним регистрационным знаком.

При мойке автомобиля струей воды под высоким дав-

•

лением не допускайте попадания струи воды в камеру.
В противном случае попадание воды внутрь камеры мо-
жет привести к конденсации влаги на линзе объектива,
к неисправности камеры, возгоранию или к поражению
электрическим током.

Оберегайте камеру заднего вида от ударных воз-

•

действий. Она представляет собой прецизионное
устройство. В противном случае может нарушиться
функционирование камеры или возникнуть неисправ-
ность, которая может привести к возгоранию или к по-
ражению электрическим током.

ВНИМАНИЕ

Камера имеет пластиковый кожух. Будьте осторожны, чтобы
не поцарапать кожух при очистке от снега или грязи.

ЧТЕНИЕ ЛИНИЙ НА ДИСПЛЕЕ

На мониторе будут показаны линии, которые указывают ши-
рину автомобиля и расстояние до препятствия относительно
линии бампера A.

4 - 3

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

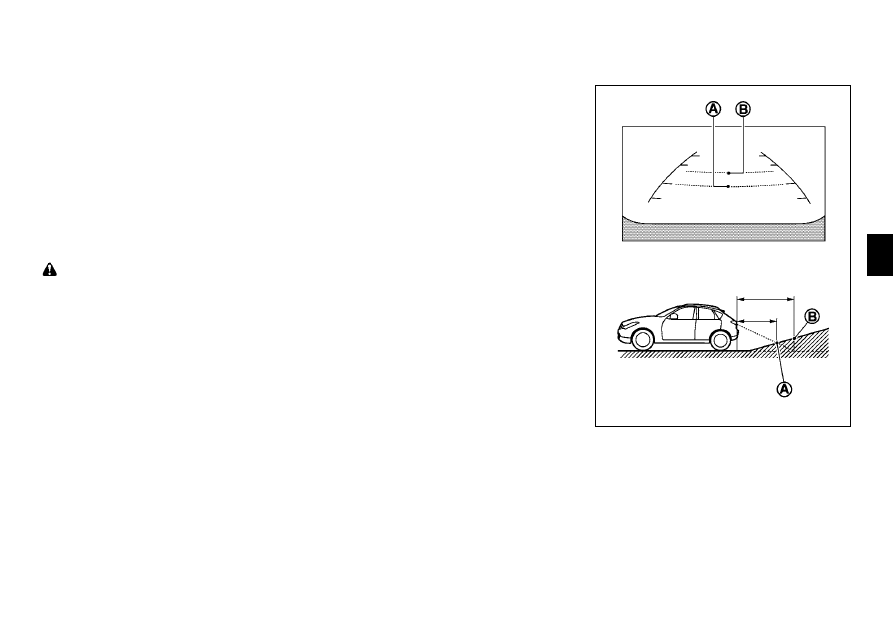

Движение задним ходом на крутой подъем

При движении задним ходом по крутому подъему, линии
расстояния до препятствия и линии габаритной ширины ав-
томобиля на дисплее показывают меньшее расстояние до
препятствия, чем на самом деле. Например, дисплей показы-
вает расстояние 1 м до точки A, однако фактическое место
на подъеме, удаленное на 1 м от автомобиля – это точка B.
Имейте в виду,, что любой предмет на подъеме, на самом деле
расположен дальше, чем это кажется на дисплее.

в том случае, когда автомобиль находится на ровной дороге
с твердым покрытием. Расстояние до препятствия, наблю-
даемое на мониторе, служит только для справки и может от-
личаться от фактического расстояния между автомобилем и
показанным препятствием.

Линии, указывающие расстояние (

c

-

f

):

Эти линии указывают расстояние между препятствием и за-
дним бампером автомобиля.

Красная линия

•

c

: примерно 0,5 м

Желтая линия

•

d

: примерно 1 м

Зеленая линия

•

e

: примерно 2 м

Зеленая линия

•

f

: примерно 3 м

Линии, указывающие ширину автомобиля

g

:

Эти линии указывают габаритную ширину автомобиля при
движении задним ходом.



ОПАСНОСТЬ

Используйте отображаемые на дисплее линии только

•

для справки. Расположение линий на дисплее в значи-
тельной степени зависит от количества пассажиров в
автомобиле, уровня топлива в баке, расположения ав-
томобиля, состояния дороги и ее уклона. При движении
задним ходом обязательно обернитесь назад, чтобы
проверить пространство позади автомобиля.

При движении задним ходом в сторону подъема пред-

•

меты на мониторе кажутся расположенными ближе, чем
на самом деле. При движении задним ходом на спуск
предметы на мониторе кажутся находящимися дальше,
чем на самом деле. Используйте внутреннее зеркало
заднего вида или обернитесь через плечо, чтобы пра-
вильно оценить расстояние до автомобилей, находя-
щихся сзади.

РАЗНИЦА МЕЖДУ ПРОГНОЗИРУЕМЫМИ
И ДЕЙСТВИТЕЛЬНЫМИ РАССТОЯНИЯМИ

Линию расстояния до препятствия и линию ширины авто-
мобиля можно использовать только для справки, и только

4 - 4

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

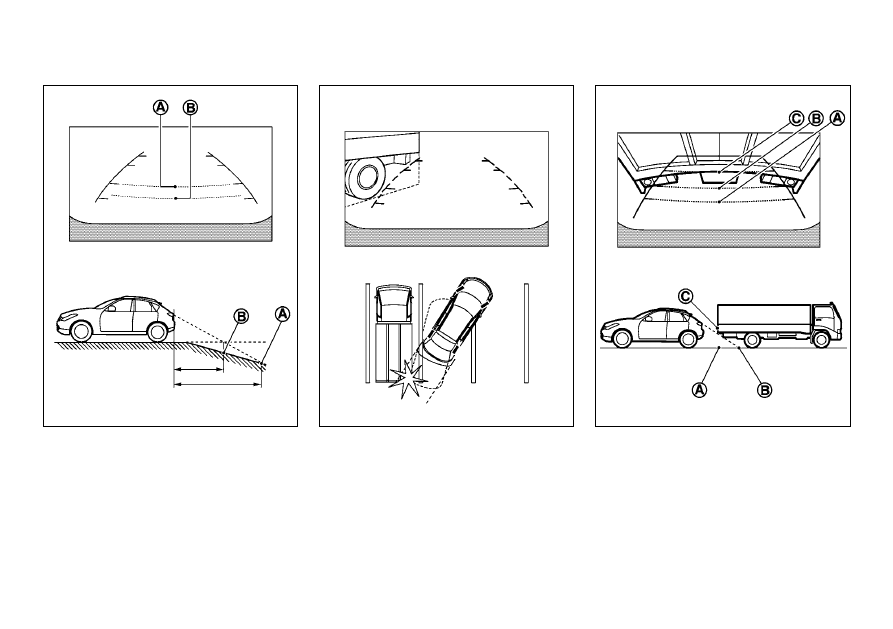

Движение задним ходом позади выступающих
предметов

Расстояние до точки C, показанное на дисплее, выглядит
большим, чем до точки B. Однако на самом деле расстоя-
ние до точки C такое же, как и до точки A. Автомобиль
может задеть препятствие при движении задним ходом к
точке A, если препятствие выступает за пределы фактиче-
ской траектории движения.

Движение задним ходом около выступающих
предметов

На дисплее может показаться, что автомобиль не задевает
препятствие. Однако автомобиль может задеть препятствие,
если оно выступает за фактическую траекторию движения.

Движение задним ходом на крутом спуске

При движении задним ходом по крутому спуску, линии рас-
стояния до препятствия и линии габаритной ширины авто-
мобиля на дисплее показывают большее расстояние, чем на
самом деле. Например, дисплей показывает расстояние 1,0
м до точки A, однако фактическая точка на спуске, удален-
ная на 1,0 м от автомобиля – это точка B. Имейте в виду,
что любой предмет на спуске на самом деле расположен
ближе, чем это кажется на дисплее.

4 - 5

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

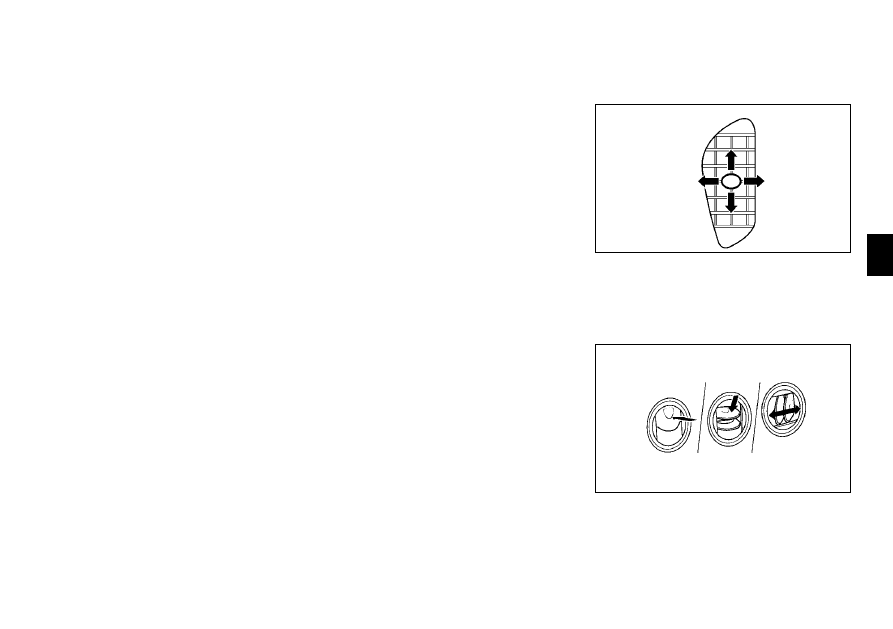

ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

ЦЕНТРАЛЬНЫЕ ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

Отрегулируйте поток воздуха из вентиляционных решеток,
перемещая центральный движок (вверх/вниз, налево/на-
право) до тех пор, пока не обеспечите нужное положение
вентиляционных решеток.

БОКОВЫЕ ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

Откройте или закройте решетки, и отрегулируйте направ-
ление потока воздуха через вентиляционные решетки, как
показано на иллюстрации.

Запрещается использовать для чистки объектива каме-

•

ры спирт, бензин и другие растворители. Это приведет
к помутнению крышки объектива и искажению цвето-
передачи. Для чистки объектива камеры используйте
мягкую ткань, смоченную раствором нейтрального мою-
щего средства, а затем протрите объектив сухой мягкой
тканью.

Будьте осторожны, чтобы не повредить объектив ка-

•

меры, так как это повлияет на изображение на экране
монитора.

Запрещается наносить полироль на объектив камеры.

•

При попадании полироли или воска на крышку объек-
тива камеры промойте ее при помощи мягкой чистой
ткани, смоченной раствором нейтрального моющего
средства.

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
СИСТЕМЫ

При переводе рычага коробки передач в положение R

•

(Задний ход) экран монитора автоматически включится
в режим заднего обзора. Однако при этом вы можете
продолжать слушать аудиосистему.

Для появления на экране изображения от камеры задне-

•

го вида и для переключения дисплея в обычный режим
работы может потребоваться некоторое время после
перевода рычага переключения передач в положение R
(Задний ход) или после переключения из положения R
(Задний ход) в другое положение. Изображение пред-
метов может быть искажено до момента полного вклю-
чения монитора заднего вида.

При слишком высокой или низкой температуре изобра-

•

жение предметов на мониторе может быть нечетким.
Это не является признаком неисправности.

При попадании в объектив камеры сильного луча света

•

изображение предметов на мониторе может быть нечет-
ким. Это не является признаком неисправности.

Вы можете заметить на предметах вертикальные линии.

•

Это может быть вызвано сильным отражением света от
бампера. Это не является признаком неисправности.

Экран может мерцать при флуоресцентном освещении.

•

Это не является признаком неисправности.

Цвет предметов на мониторе заднего вида может отли-

•

чаться от действительного.

В условиях низкой освещенности и ночью изображение

•

предметов на мониторе может быть нечетким. Это не
является признаком неисправности.

При попадании на объектив камеры заднего вида грязи,

•

дождя или снега изображение предметов на мониторе
может быть нечетким. Очистите объектив камеры.
