Nissan Juke 2017 года. Руководство - часть 4

0 - 10

Основные иллюстрации

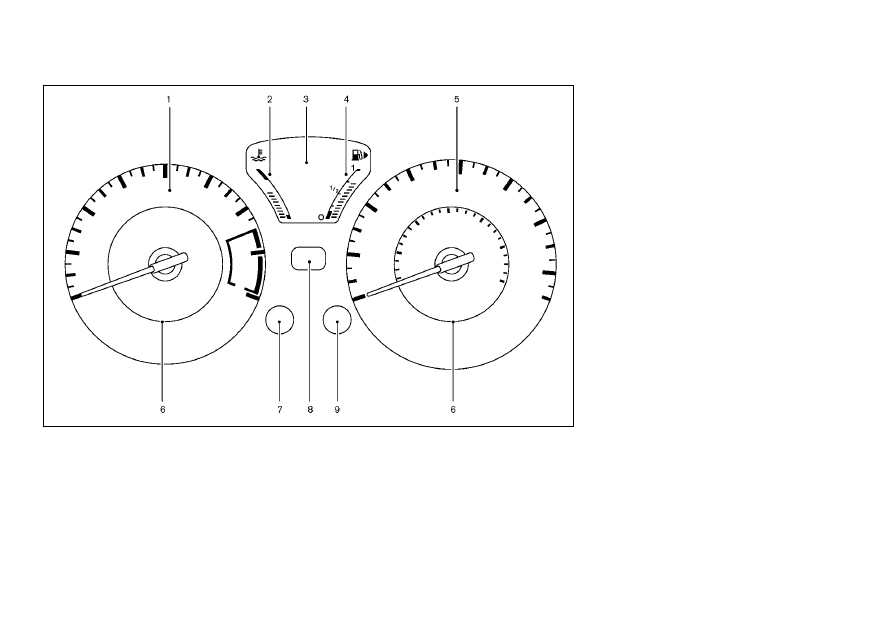

6.   Индикаторы и сигнализаторы (стр. 2-9)

7.

 Регулятор яркости подсветки приборной панели

(стр.2-4)

8.  Индикатор положения селектора трансмиссии CVT*

(стр. 2-4, стр. 5-11)

9.   Кнопка сброса показаний счетчика пробега на два марш-

рута RESET (стр. 2-2)/Переключатель режима маршрут-
ного компьютера (стр. 2-4)

*:   для некоторых вариантов исполнения автомобиля

Дисплей системы круиз-контроля и ограничителя



–

скорости * (стр. 5-30, стр. 5-28)

Индикация температуры наружного воздуха (стр. 2-4)



–

Вывод информации об уровне и состоянии моторно-



–

го масла (стр. 2-6)

4.   Указатель уровня топлива  (стр. 2-3)

5.   Спидометр (стр. 2-2)

1.   Тахометр (стр. 2-2)

2.   Указатель температуры охлаждающей жидкости двига-

теля (стр.2-2)

3.   Информационный дисплей (стр. 2-3)

Одометр/счетчик пробега на две поездки (стр. 2-2)



–

Маршрутный компьютер (стр. 2-4)



–

СТРЕЛОЧНЫЕ УКАЗАТЕЛИ И ПРИБОРЫ

0 - 11

Основные иллюстрации

6.   Бачок омывателя ветрового стекла и омывателя фар

(при наличии) (стр. 8-17)

7.   Ремни привода навесных агрегатов (стр. 8-10)

8.   Щуп для проверки уровня моторного масла (стр. 8-7)

9.   Расширительный бачок системы охлаждения двигателя

(стр. 8-5)

10.  Блок предохранителей и плавких вставок (стр. 8-21)

11.  Аккумуляторная батарея (стр. 8- 18)

Запуск двигателя от дополнительной аккумулятор-



–

ной батареи (стр. 6-10)

3.   Пробка радиатора (стр. 8-5)

Перегрев двигателя (стр. 6-12)



–

4.   Бачок главного тормозного цилиндра/привода сцепле-

ния (стр. 8-13)

автомобили с левосторонним управлением (LHD)



–

5.   Воздушный фильтр (стр. 8-15)

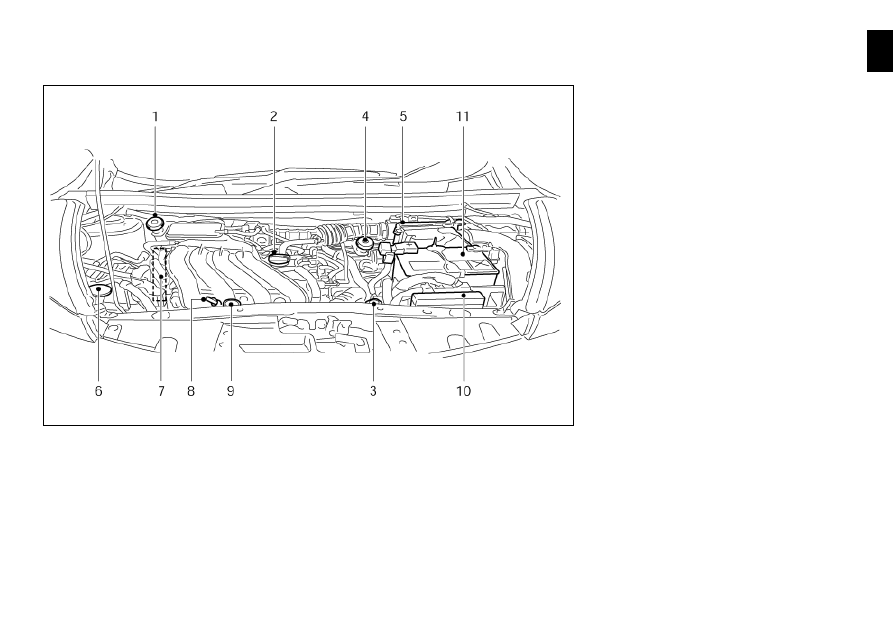

АВТОМОБИЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ
HR16DE

1.   Бачок главного тормозного цилиндра/привода сцепле-

ния (стр. 8-13)

автомобили с правосторонним управлением (RHD)



–

2.   Крышка заливной горловины для моторного масла

(стр. 8-7)

МОТОРНЫЙ ОТСЕК

0 - 12

Основные иллюстрации

6.  Бачок омывателя ветрового стекла и омывателя фар

(при наличии) (стр. 8-17)

7.   Ремни привода навесных агрегатов (стр. 8-10)

8.   Щуп для проверки уровня моторного масла (стр. 8-7)

9.   Расширительный бачок системы охлаждения двигателя

(стр. 8-5)

10.  Блок предохранителей и плавких вставок (стр. 8-21)

11.  Аккумуляторная батарея (стр. 8-18)

Запуск двигателя от дополнительной аккумулятор-



–

ной батареи (стр. 6-10)

3.   Пробка радиатора (стр. 8-5)

Перегрев двигателя (стр. 6-12)



–

4.  Бачок главного тормозного цилиндра/привода сцепле-

ния (стр. 8-13)

Автомобиль с левосторонним управлением



–

5.   Воздушный фильтр (стр. 8-15)

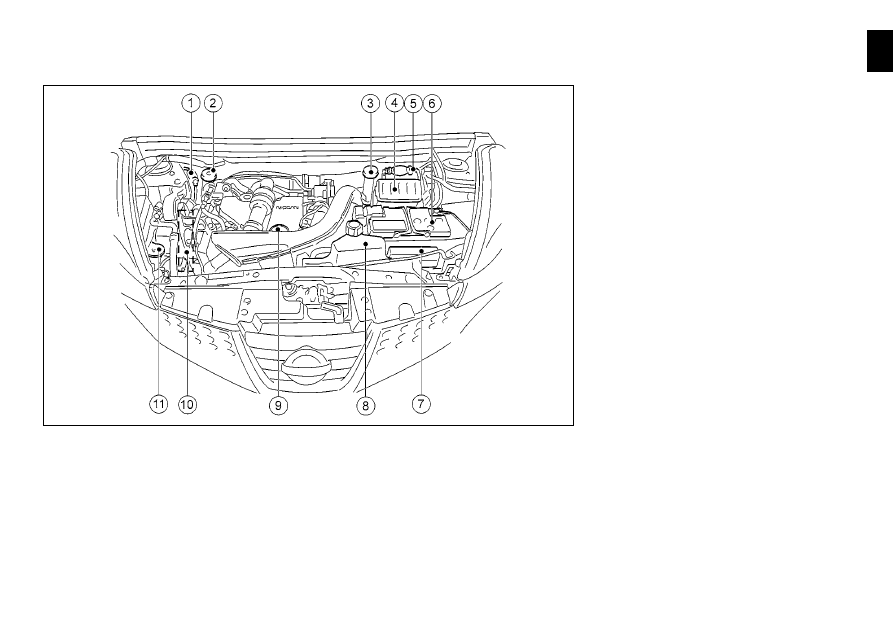

АВТОМОБИЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ
MR16DDT

1.   Бачок главного тормозного цилиндра/привода сцепле-

ния (стр. 8-13)

автомобили с правосторонним управлением (RHD)



–

2.  Крышка заливной горловины для моторного масла

(стр. 8-7)

0 - 13

Основные иллюстрации

Запуск двигателя от дополнительной аккумулятор-



–

ной батареи (стр. 6-10)

7.   Блок предохранителей и плавких вставок (стр. 8-21)

8.   Расширительный бачок системы охлаждения двигателя

(стр. 8-5)

9.   Крышка заливной горловины для моторного масла (стр. 8-7)



Щуп для проверки уровня моторного масла (стр. 8-7)

10.  Ремни привода навесных агрегатов (стр. 8-10)

11.  Бачок омывателя ветрового стекла и омывателя фар

(при наличии) (стр. 8-17)

3.   Бачок главного тормозного цилиндра и гидропривода

сцепления (автомобили LHD) (стр. 8-13)

4.   Воздушный фильтр (стр. 8-15)

5.  Груша насоса ручной подкачки топлива (автомобили

LHD) (стр. 8-11)

6.   Аккумуляторная батарея (стр. 8-18)

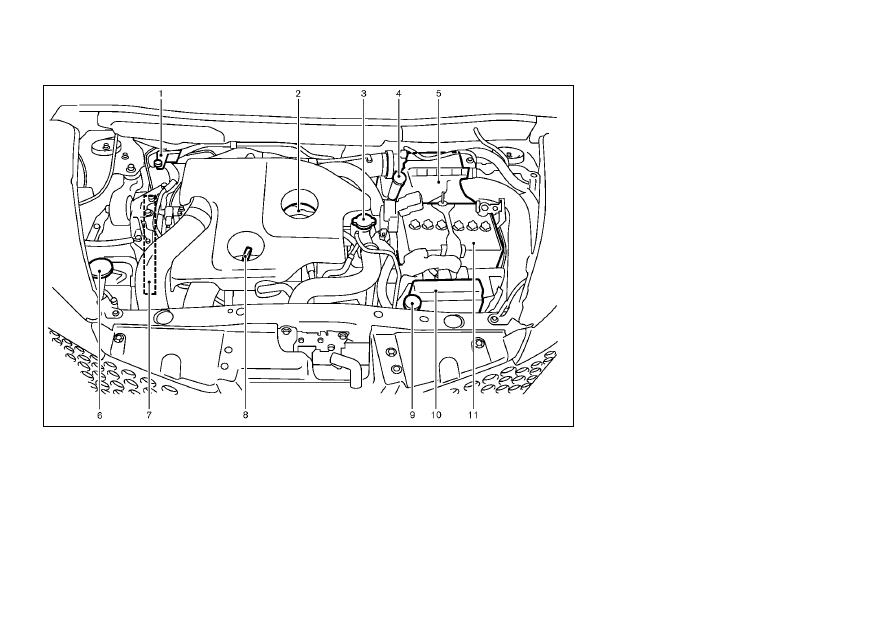

АВТОМОБИЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ
К9К

1.  Груша насоса ручной подкачки топлива (автомобили

LHD) (стр. 8-11)

2.   Бачок главного тормозного цилиндра и гидропривода

сцепления (автомобили RHD) (стр. 8-13)
