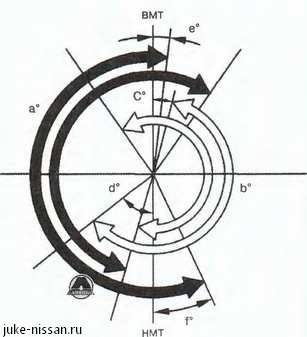

Диаметр расточки под направляющую в головке блока цилиндров мм
8,975 - 8,996
9,175 - 9,196
Величина натяга при посадке направляющей втулки, мм
0,027 - 0,059
Параметр
Стандартное значение
Предельно допустимое значение
Зазор между направляющей втулкой и клапаном, мм
Впуск
0,020 - 0,053
0,1
Выпуск
0,030 - 0,063
Выступание втулки "Н", мм
Впуск
----------------------
Выпуск
11,4 - 11,8
Седла клапанов
Параметр
Номинальноезначение
Ремонтное седло(+0,5 мм)
Диаметр "D" гнезда седла, мм
Впуск
31,40031,416
31,900 3,916
Выпуск
25,900 25.916
26,400 26,416
Натяг седла при посадке, мм
Впуск Выпуск
0,081 -0,113
Параметр
Номинальноезначение
Ремонтноеседла
(+0,5 мм)
Диаметр "d" седла, мм
Впуск
31,497 - 31,513
31,997 - 32,013
Выпуск
25,597 - 26,013
26,497 - 26,013
Диаметр "d1" седла, мм *1
Впуск
29.0
Выпуск
23,0
Диаметр "d2" седла, мм *2
Впуск
30,6 -30;8
Выпуск
24,9- 25,1
Угол «а1»
Впуск
60°
Выпуск
45°
Угол «а2»
Впуск
89°45" 90°15'
Выпуск
Угол «аЗ»
Впуск
120°
Выпуск
Ширина контактной поверхности«W»,мм
*3
Впуск
1,05- 1,35
Выпуск
1,25-1,55
Высота«h»,мм
Впуск
6,0
5,45
Выпуск
5,43
Глубина «Н», мм
6. 0
*1: диаметр, образованный
границей конических частей с углами а1 и а2
*2: диаметр, образованный границей конических частей с углами
а2 и аЗ. *3: механическая обработка.
Клапанные пружины
Параметр
Номинальное значение
Высота в свободном состоянии, мм
42,26
Установочная высота, мм
32,40
Усилие при высоте пружины, Н при мм
В собранном (засухаренном) виде
136-154 при 32,40
При полностью открытом клапане
262 - 296 при 23,96
Неперпендикулярность оси к основанию, мм
Предельно допустимое значение
1,8
Блок цилиндров
Неплоскостность поверхности
Предельно допустимое значение, мм
0,1
Диаметр отверстия цилиндра
Номинальное значение, мм
78,000-78,015
Овальность (разность по направлениям "а" и "b")
Предельно допустимое значение, мм
0.015
Конусность (разность по сечениям "с" и "d"):
0,010
Размерные группы диаметра постели коренных вкладышей
Группа А
51,997-51,998
Группа В
51,998-51,999
Группа С
51,999-52,000
Группа D
52,000 - 52,001
Группа Е
52,001 - 52,002
Группа F
52,002 - 52,003
Группа G
52,003 - 52,004
Группа Н
52,004 - 52,005
Группа J
52 005 - 52,006
Группа К
52,006 - 52,007
Группа L
52,007-52,008
Группа М
52,008 - 52,009
Группа N
52,009 - 52.010
Группа Р
52,010-52,011
Группа R
52,011 -52,012
Группа S
52,012-52,013
Группа Т
52,013 - 52,014
Группа U
52,014-52,015
Группа V
52,015-52,016
Группа W
52,016-52,017
Разница междудиаметрами цилиндров
Номинальное значение
Не более 0,03
Поршни
Параметр
Номинальное значение
Диаметр "А" юбки поршня, мм
77,965 -77,980
Высота "Н" контрольного диаметра, мм
37,1
Диаметр отверстий в бобышках поршня, мм
19,006- 19,012
Зазор между цилиндром и поршнем, мм
0.020 - 0,050
Поршневые кольца
Параметр
Номинальное значение, мм
Предельно допустимое значение,
мм
Боковой зазор
Верхнее компрессионное
0,040 0,080
0,11
Второе компрессионное
0,030 0,070
0,10
Маслосъёмное
0045 0,125
—
Зазор в замке
Верхнее компрессионное
0,20 - 0,30
0,50
Второе компрессионное
0,35 - 0,50
0,66
Маслосъёмное
0,20 - 0,60
0,92
Поршневые пальцы
Параметр
Номинальноезначение, мм
Наружный диаметр поршневого пальца
18,996- 19,002
Зазормеждупоршневым
пальцем и поршнем
0,008 - 0,012
Зазор между поршневым пальцем и верхней головкой шатуна
-0,018-0,044
Шатуны
Параметр
Значение
Расстояние между центрами головок, мм
129.84- 129.94
Изгиб[на 100 мм],мм
Предельно допустимый
0,15
Кручение [на 100 мм],мм
Предельно допустимый
0.30
Внутренний диаметр втулки верхней головки шатуна (после
установки в шатун), мм
Номинальный
18,958- 18,978
Осевой зазор, мм
Номинальный
0,2.00 - 0,352
Диаметр постели шатунного вкладыша,мм
Группа А
43,000 -43,001
ГруппаВ
43,001 -43,002
Группа С
43,002-43,003
ГруппаD
43,003-43.004
Группа Е
43,004 -43,С05
Группа F
43,005-43,006
Группа G
43,006-43,007
Группа Н
43,007-43,008
ГруппаJ
43,008-43,009
ГруппаК
43,009-43,010
Группа L
43,010 - 43,011
ГруппаМ
43,011 -43,012
Группа N
43,012-43,013
Вкладыши коренных
подшипников
Номергруппы
Толщина, мм
Цвет
Примечание
0
1,996- 1.999
Черный
Группы и цветовые обозначения одни и те же для верхних и нижних
вкладышей
1
1,999-2,002
Коричневый
2
2,002 - 2,005
Зеленый
3
2,005-2,008
Желтый
4
2,008-2,011
Синий
5
2,011 -2,014
Розовый
01
Верхний
1,996- 1 999
Черный
Группы и цветовые обозначения отличаются для верхних и нижних
вкладышей
Нижний
1,999 - 2,002
Коричневый
12
Верхний
1,999-2,002
Коричневый
Нижний
2,002-2,005
Зеленый
23
Верхний
2. 002-2,005
Зеленый
Нижний
2 005 - 2 008
Желтый
34
Верхний
2,005 - 2,008
Желтый
Нижний
2,008-2,011
Синий
45
Верхний
2,008 - 2.011
Синий
Нижний
2,011 -2 014
Розовый
Примечание Ремонтные размеры
вкладышей: 2.126 - 2.134 мм (+0,25 мм).
Масляный зазор в коренных подшипниках:
0.024 - 0.034 мм.
Шатунные вкладыши
Номергруппы
Толщина, мм
Цвет
Примечание
0
1,493- 1,501
Черный
Группы и цветовые обозначения одни и те же для верхних и нижних
вкладышей
1
1.501
- 1,504
Коричневый
2
1,504 -1,507
Зеленый
3
1,507 - 1,510
Желтый
4
1,510-1,513
Синий
01
Верхний
1,498 - 1,501
Черный
Группы и цветовыеобозначения отличаются для верхних и нижних
вкладышей
Нижний
1,501 - 1,504
Коричневый
12
Верхний
1,501 - 1,504
Коричневый
Нижний
1,504 - 1,507
Зеленый
23
Верхний
1,504 - 1,507
Зеленый
Нижний
1,507- 1,510
Желтый
34
Верхний
1,507 - 1,510
Желтый
Нижний
1,510 -1,513
Синий
Ремонтные размеры вкладышей: 1 627 -
1.635 мм (+0,25 мм).
Масляный зазор в шатунных подшипниках:
0.029 - 0.039 мм (предельно допустимый.0.1
мм).
