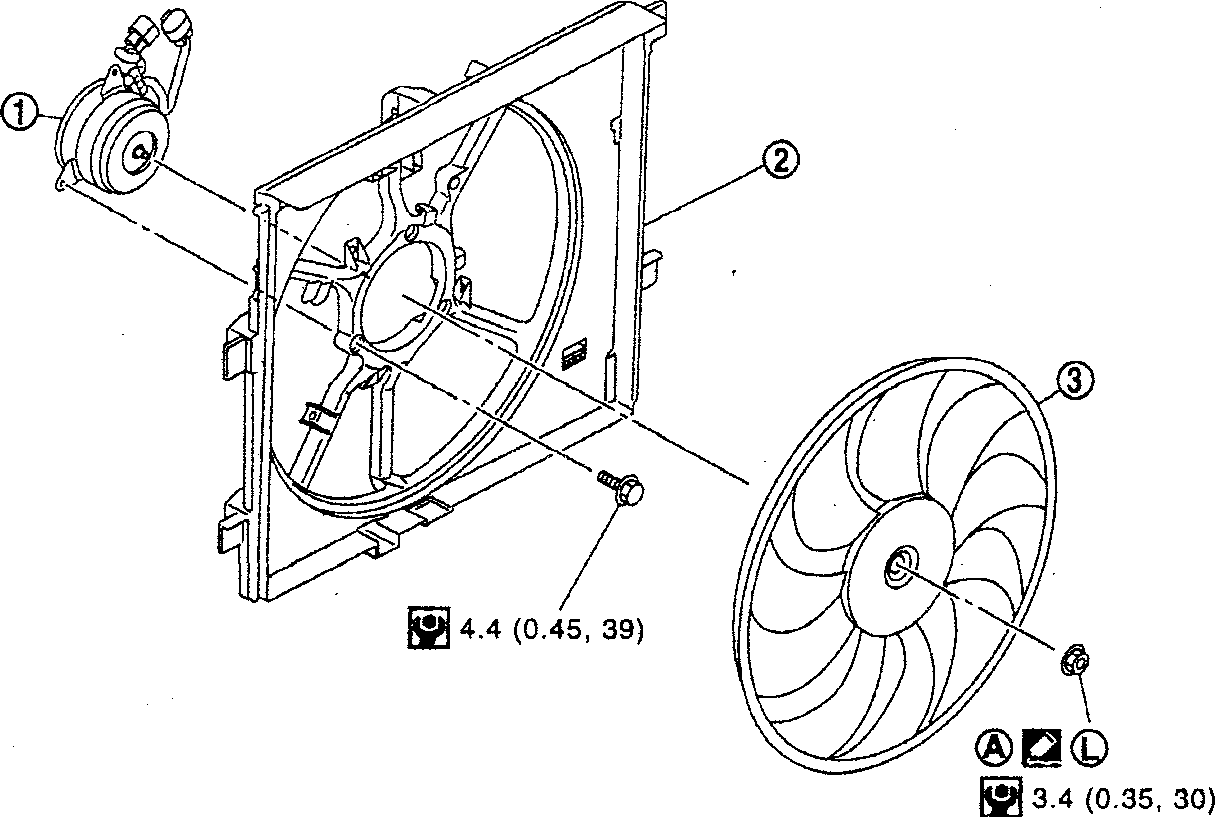

Nissan Juke. ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР

1. Двигатель вентилятора

2. Кожух вентилятора

3. Охлаждающий вентилятор

А. Нанесите на вал двигателя вентилятора.

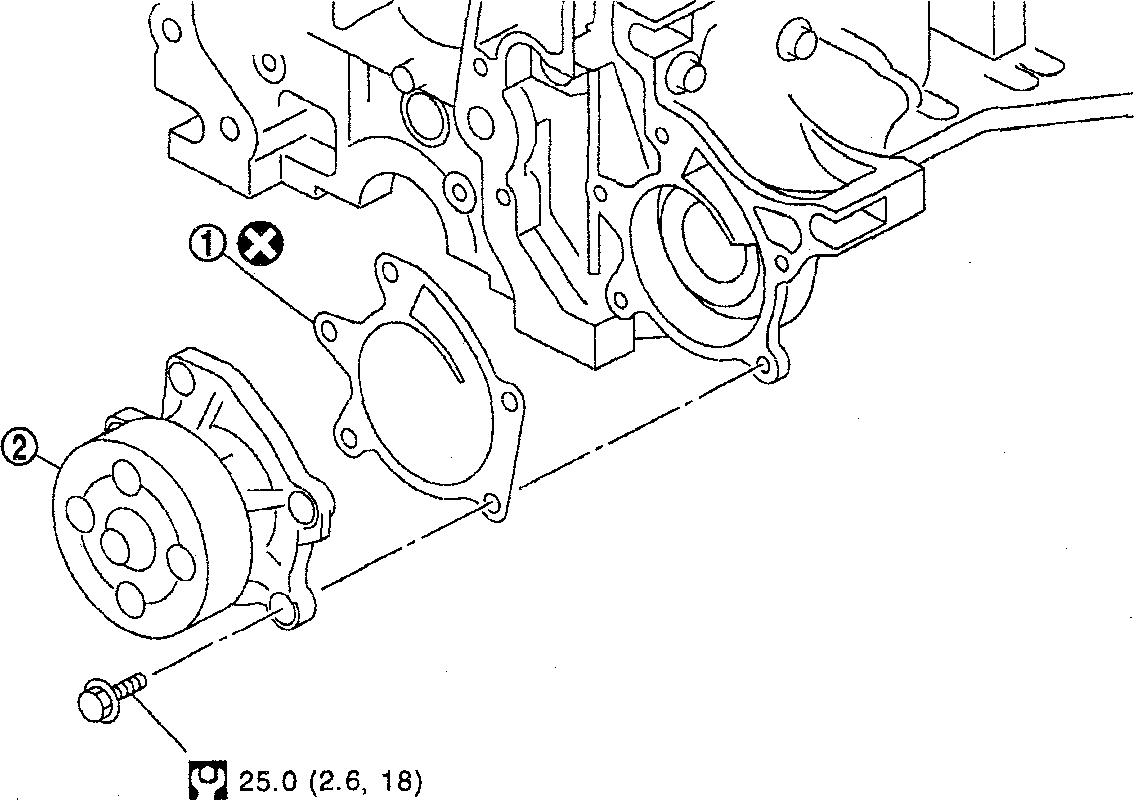

2. Водяной насос

1. Поокладка

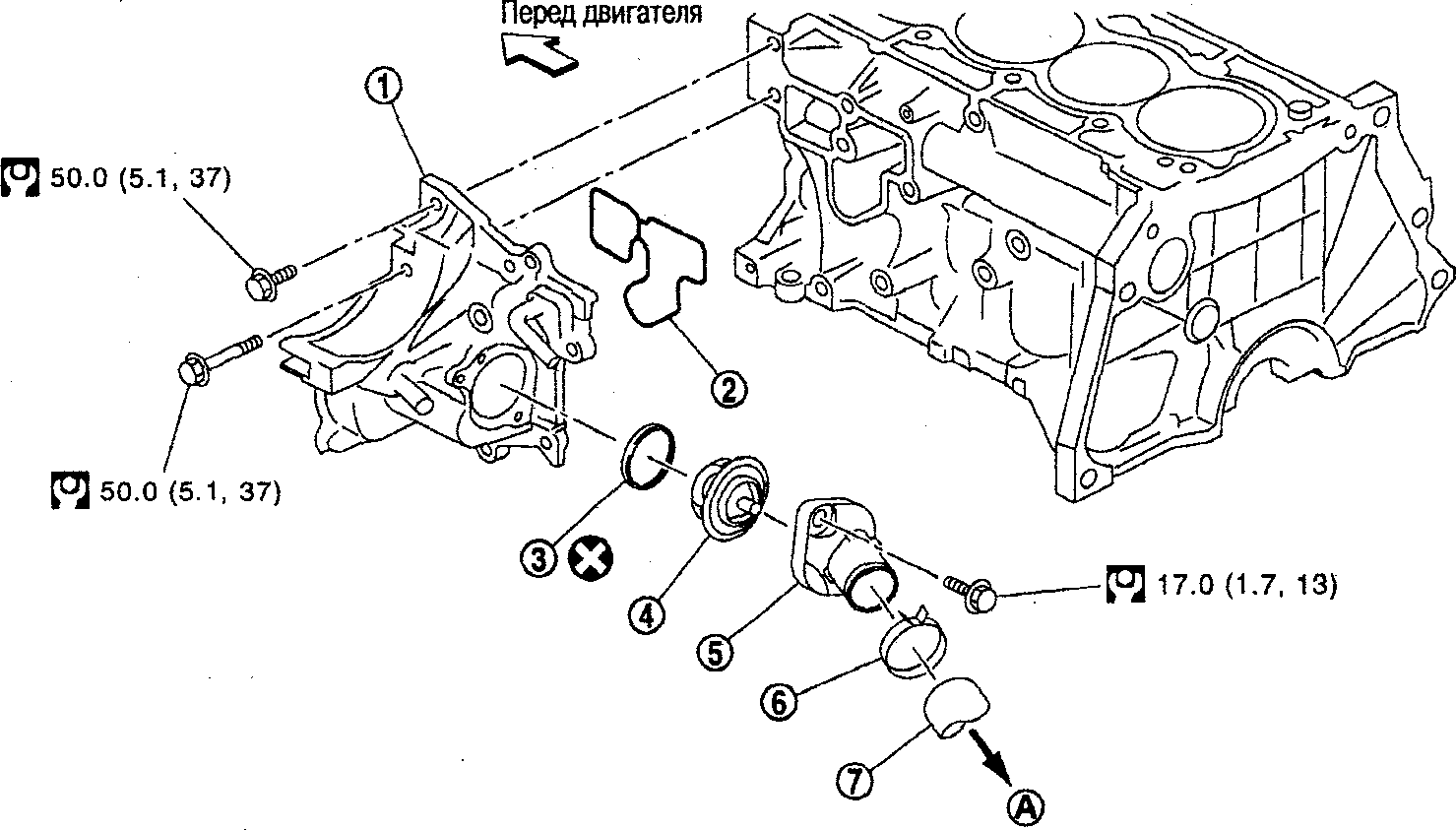

ТЕРМОСТАТ

1. Кожух термостата

2. Прокладка

3. Резиновое кольцо

4. Термостат

5. Впускной патрубок

6. Хомут

7. Шланг радиатора (верхний) А. К радиатору

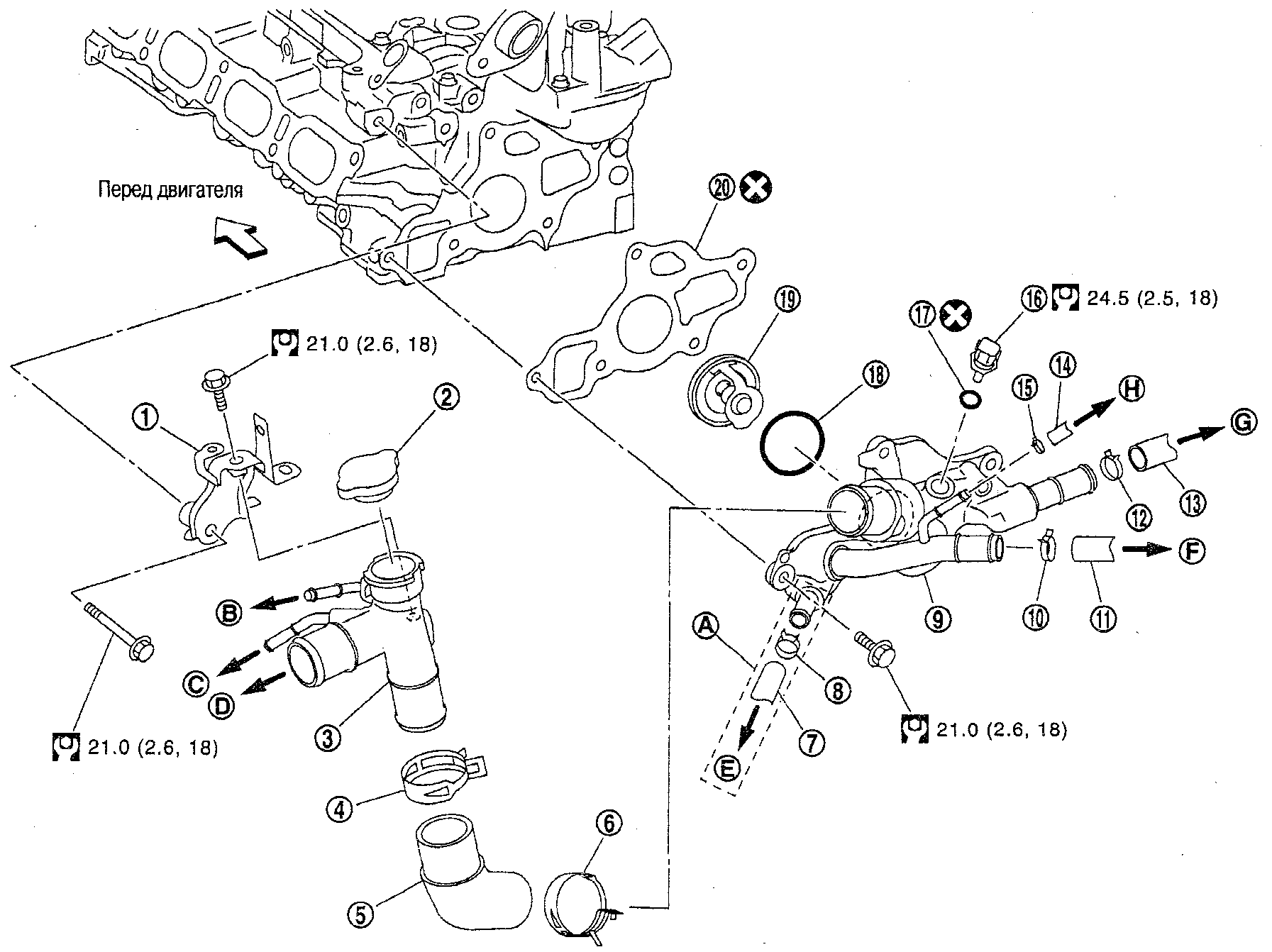

ВЫПУСКНОЙ ПАТРУБОК

1. Кронштейн трубок отопителя

2. Крышка радиатора

3. Переходник выпускного патрубка

4. Хомут

5. Шланг выпускного патрубка

6. Хомут

7. Шланг отопителя

8. Хомут

9. Выпускной патрубок

10. Хомут

11. Шланг отопителя

12. Хомут

13. Шланг отопителя

14. Шланг отопителя

15. Хомут

16. Датчик температуры охлаждающей жидкости двигателя

17. Прокладка

18. Резиновое кольцо

19. Водяной распределительный клапан

20. Прокладка

А. Для моделей с CVT

B. К бачку

C. К шлангу отопителя

D. К шлангу радиатора (верхнему)

E. К подогревателю жидкости CVT

F. К шлангу отопителя

G. К шлангу отопителя

H. К впускному патрубку турбокомпрессора

1. Шланг бачка

2. Резиновые подушки (верхние)

3. Крышка радиатора

4. Радиатор

5. Резиновые подушки (нижние)

6. Кольцевое уплотнение

7. Пробка сливного отверстия

8. Хомуты

9. Шланг радиатора (нижний)

10. Охлаждающий вентилятор в сборе

11. Шланг радиатора (верхний)

12. Бачок 13. Крышка бачка

A. К выпускному патрубку

B. К впускному патрубку

C. К впускному патрубку

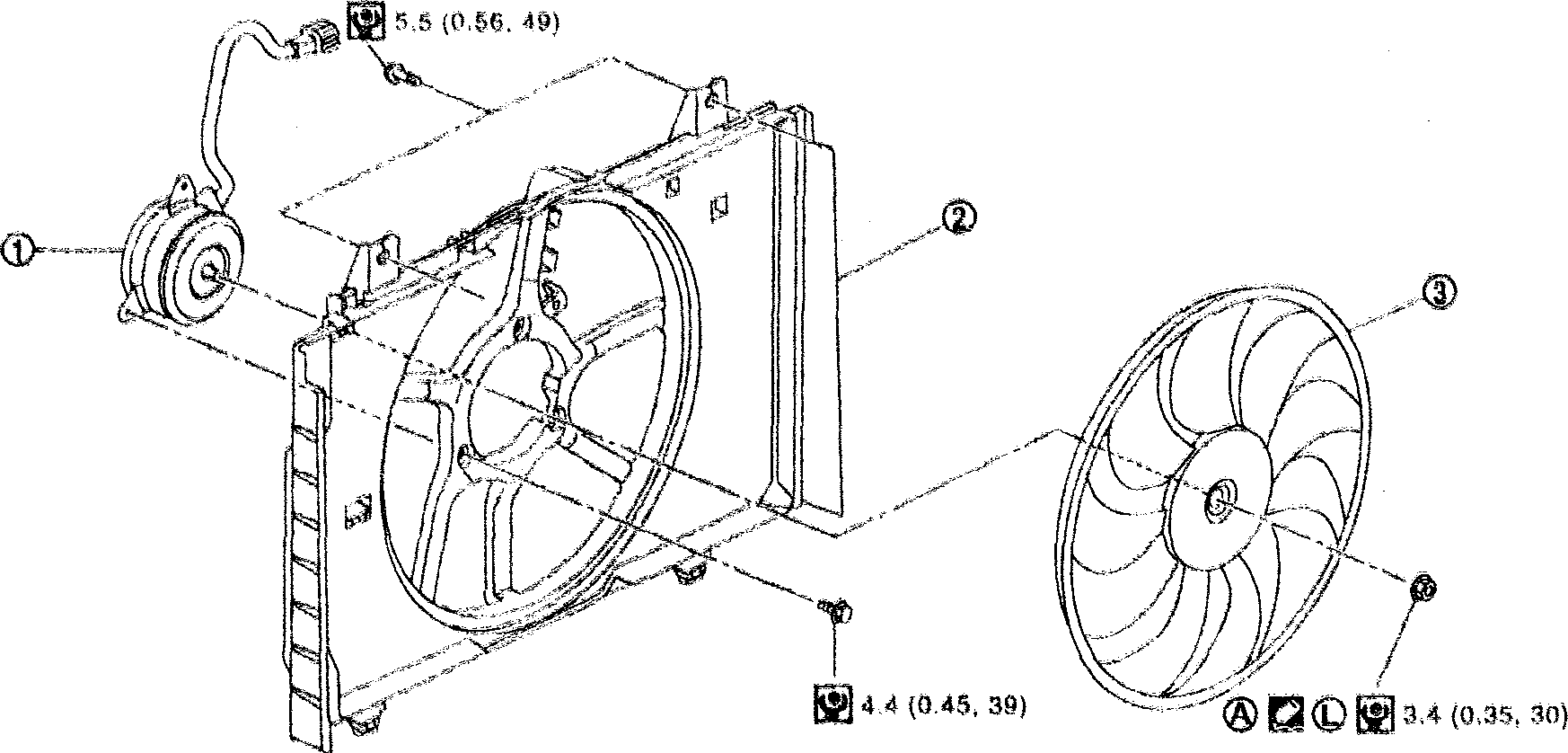

ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР

А, Нанесите на вал двигателя пвнтилн тбрэ.

1. Двигвтелt> ном!ияйтора

2. Кожух вентилятора

3, Охлаждающий вентилятор

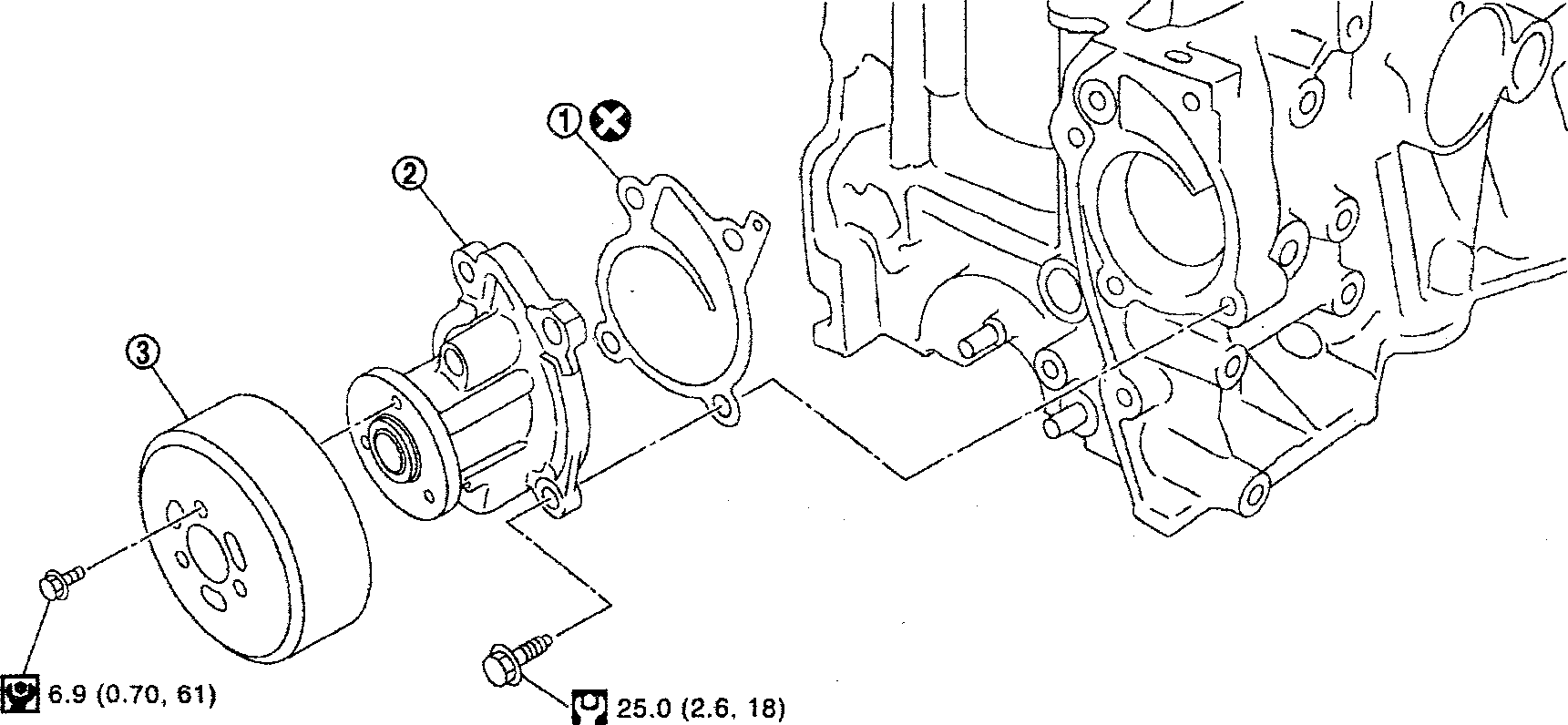

3. Шкив водяного насоса

2. Водяной насос

1. Прокладка

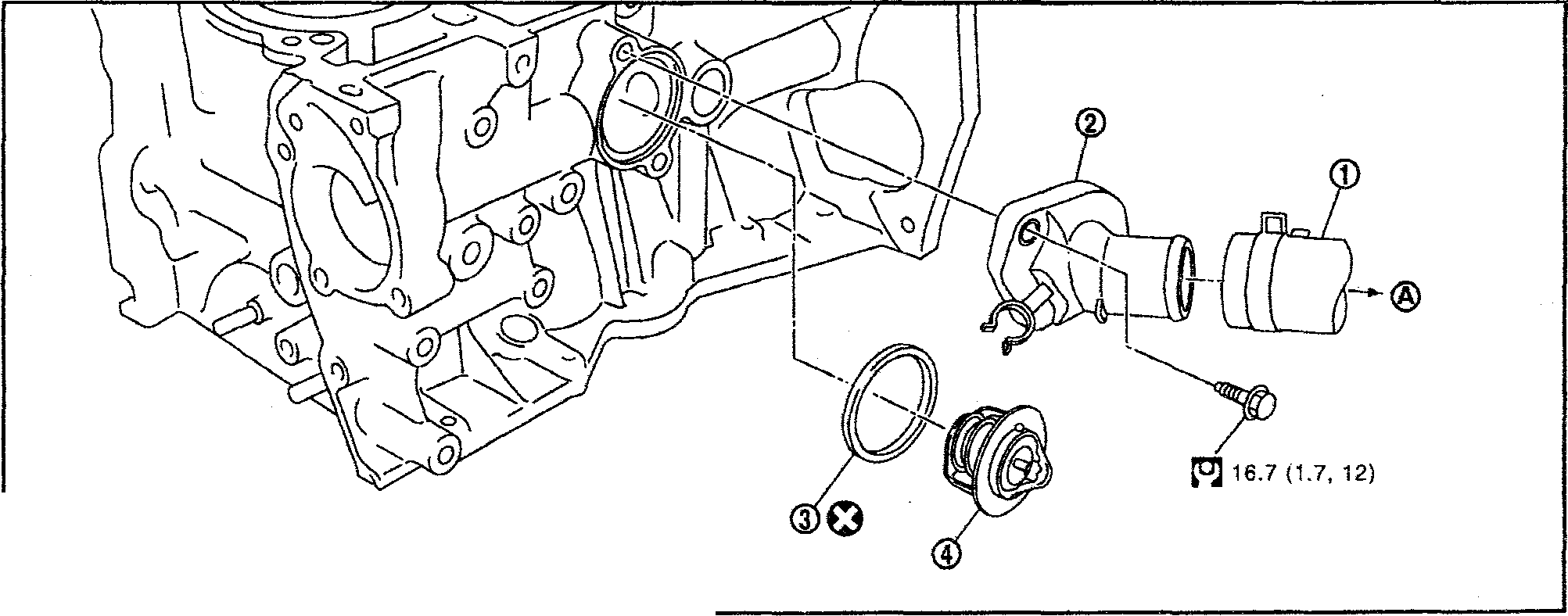

ТЕРМОСТАТ

1. Шланг радиатора (верхний)

2. Впускной патрубок

3. Резиновое кольио

4. Термостат А. К радиатору

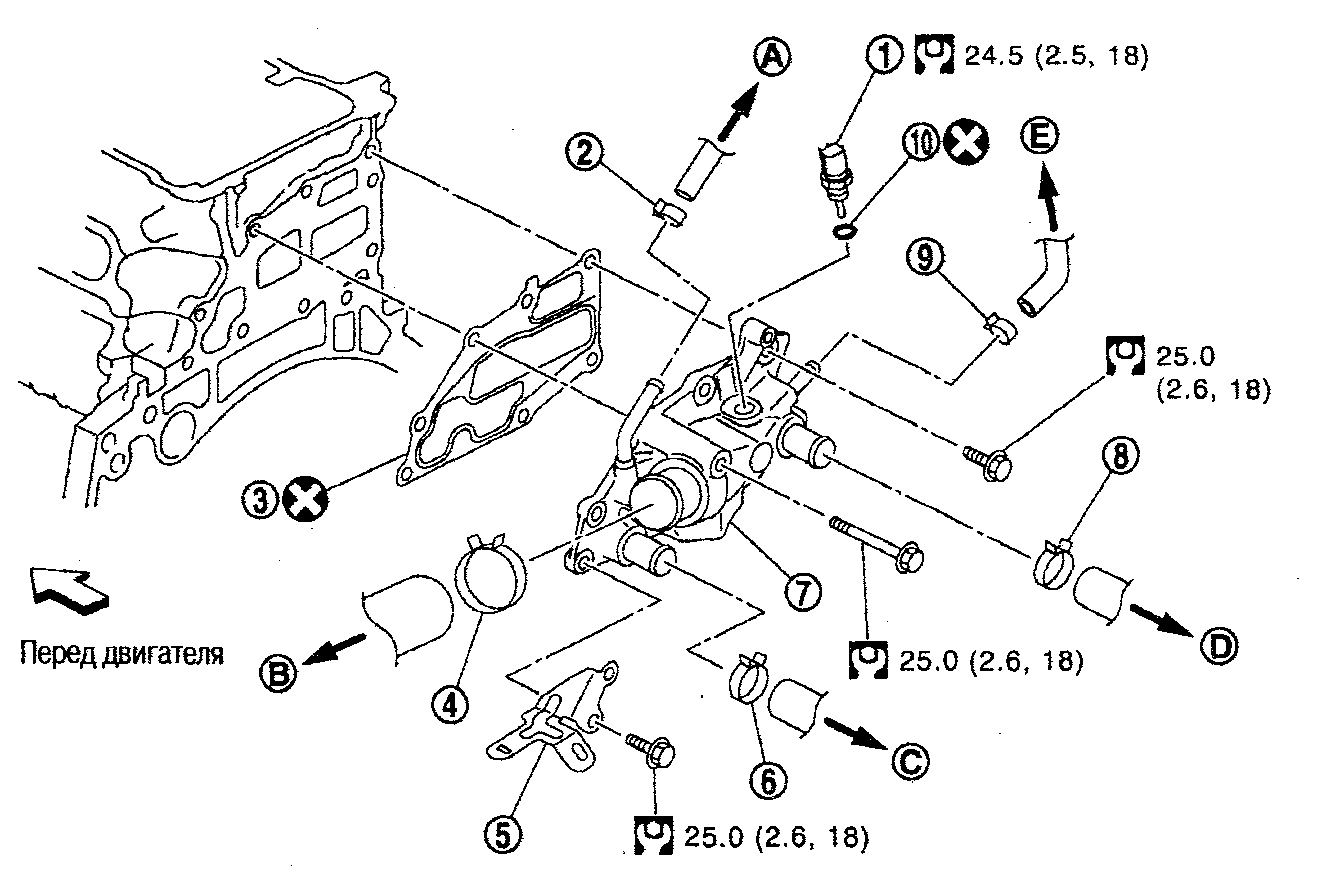

ВЫПУСКНОЙ ПАТРУБОК

1. Датчик температуры охлаждающей жидкости двигателя

2. Хомут

3. Прокладка

4. Хомут

5. Кронштейн

6. Хомут

7. Выпускной патрубок

8. Хомут

9. Хомут

10. Шайба

A. К электроприводу дроссельной заслонки

B. К радиатору

C. К подогревателю жидкости CVT

D. К сердцевине отопителя

E. К электроприводу дроссельной заслонки

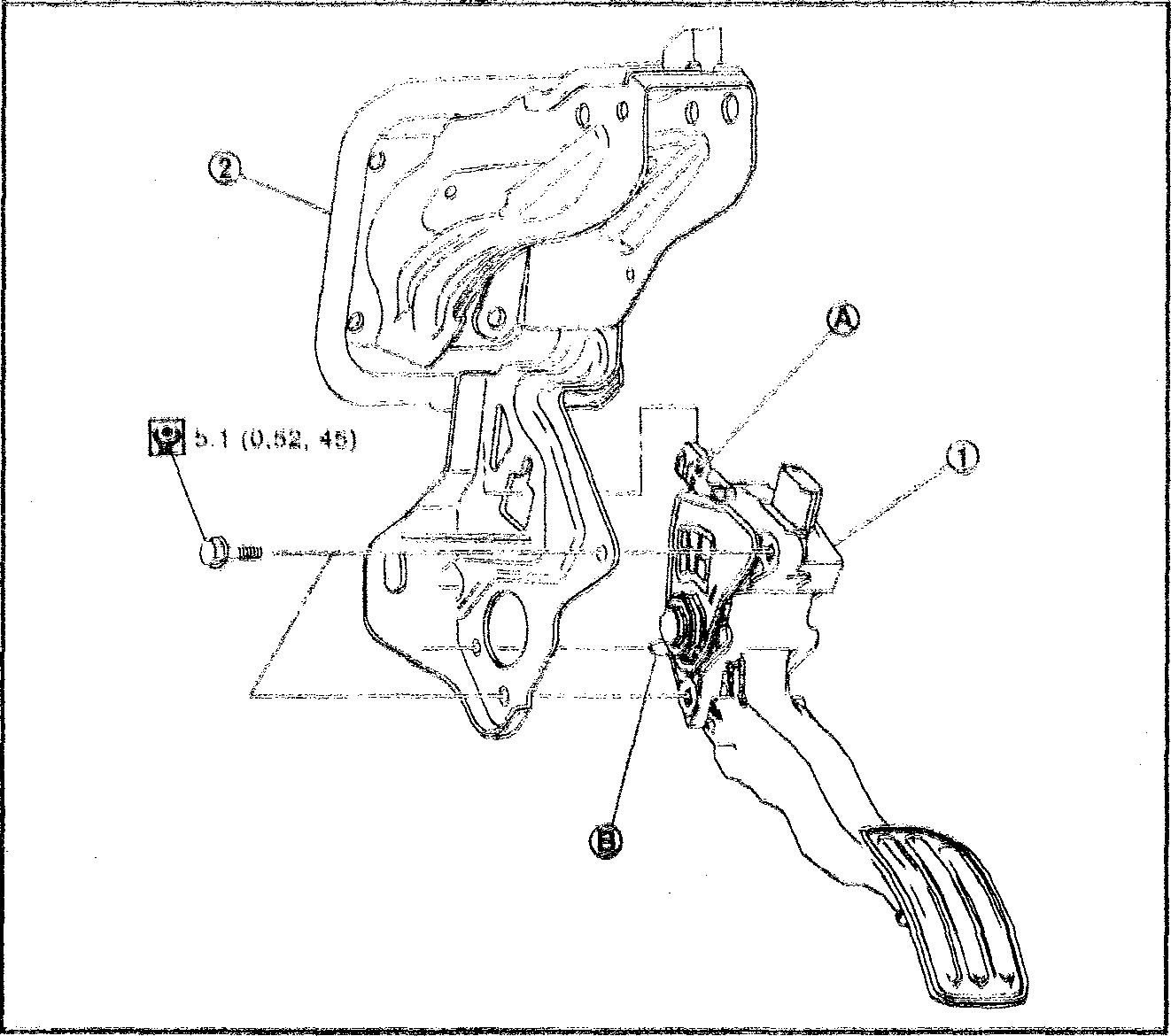

АКСЕЛЕРАТОР

1, Педаль акселератора в сбор•

2, Кронштейн падали тормоза

А, Установочный крючок й, Установочный штифт

1. foi шинный бак

2, Сн.иторнрй кольцо

ДАТЧИК УРОВНЯ ТОПЛИВА, ТОПЛИВНЫЙ ФИЛЬТР И ТОПЛИВНЫЙ НАСОС В СВОЙ1 модели two

;) Датчик уровня топлива, топливный

фильтр и топливный наснге я coupe -) Кольценов уплсчнрмно

Разборка

2. Датчик уровня топлива

1. Датчик уровня топлива, топливный фильтр и топливный насос е сборе

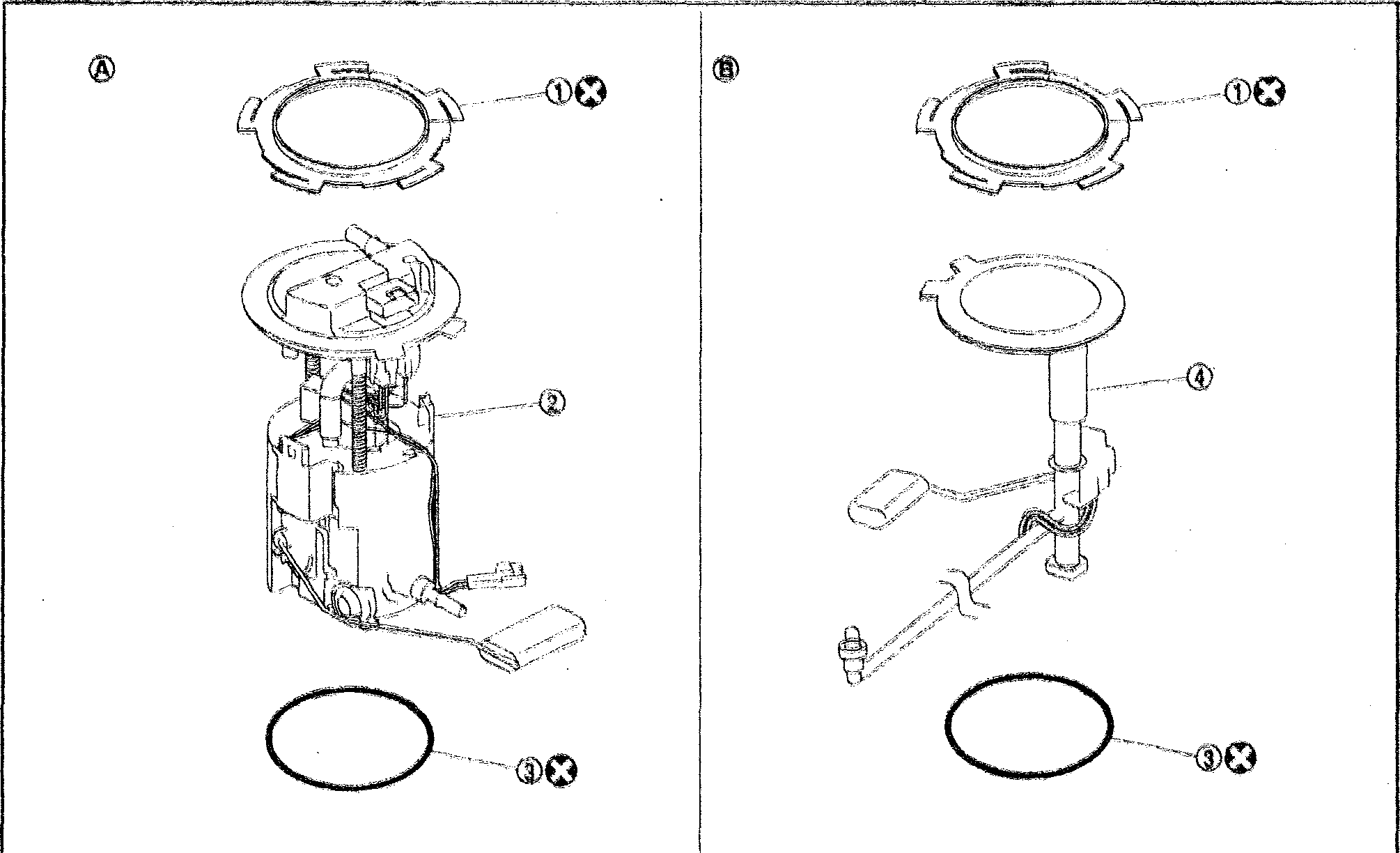

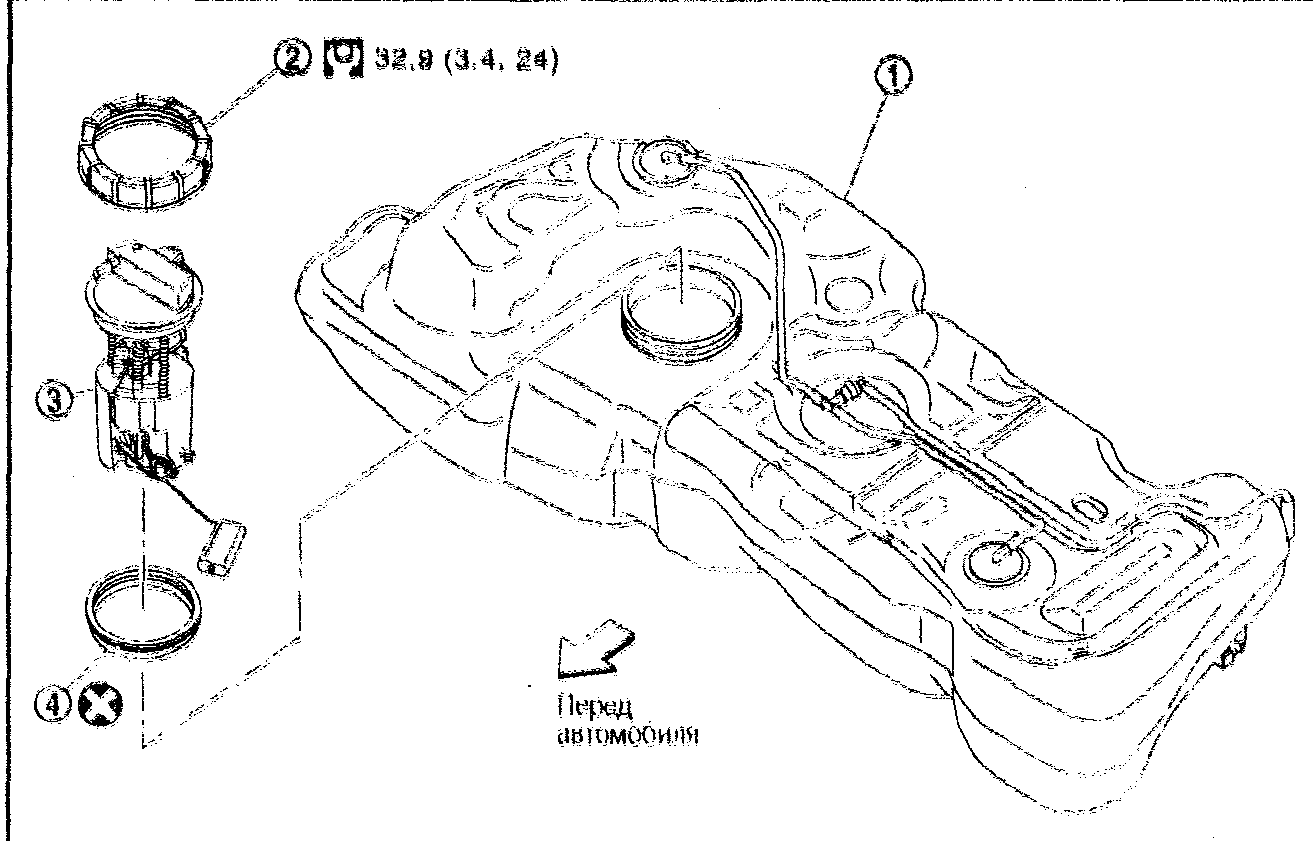

МОДЕЛИ 4WD

1, Стопорное кольцо

2, Датчик уровня топлива, топливный фильтр и топливный насос в сборе

3 Кольцевое уплотнение

4, Промежуточный датчик уровня топлива

A, С правой стороны

B. С петой стороны

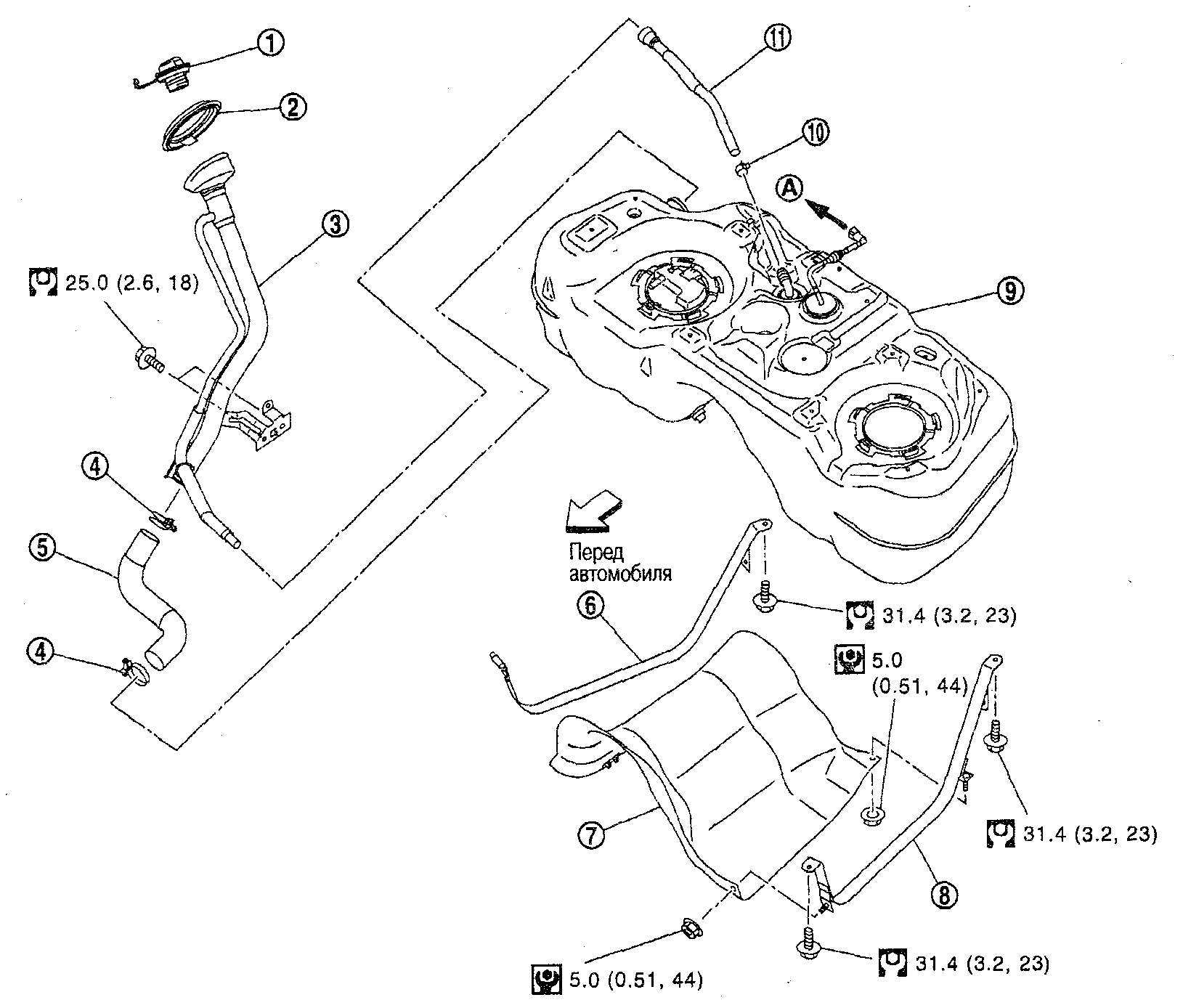

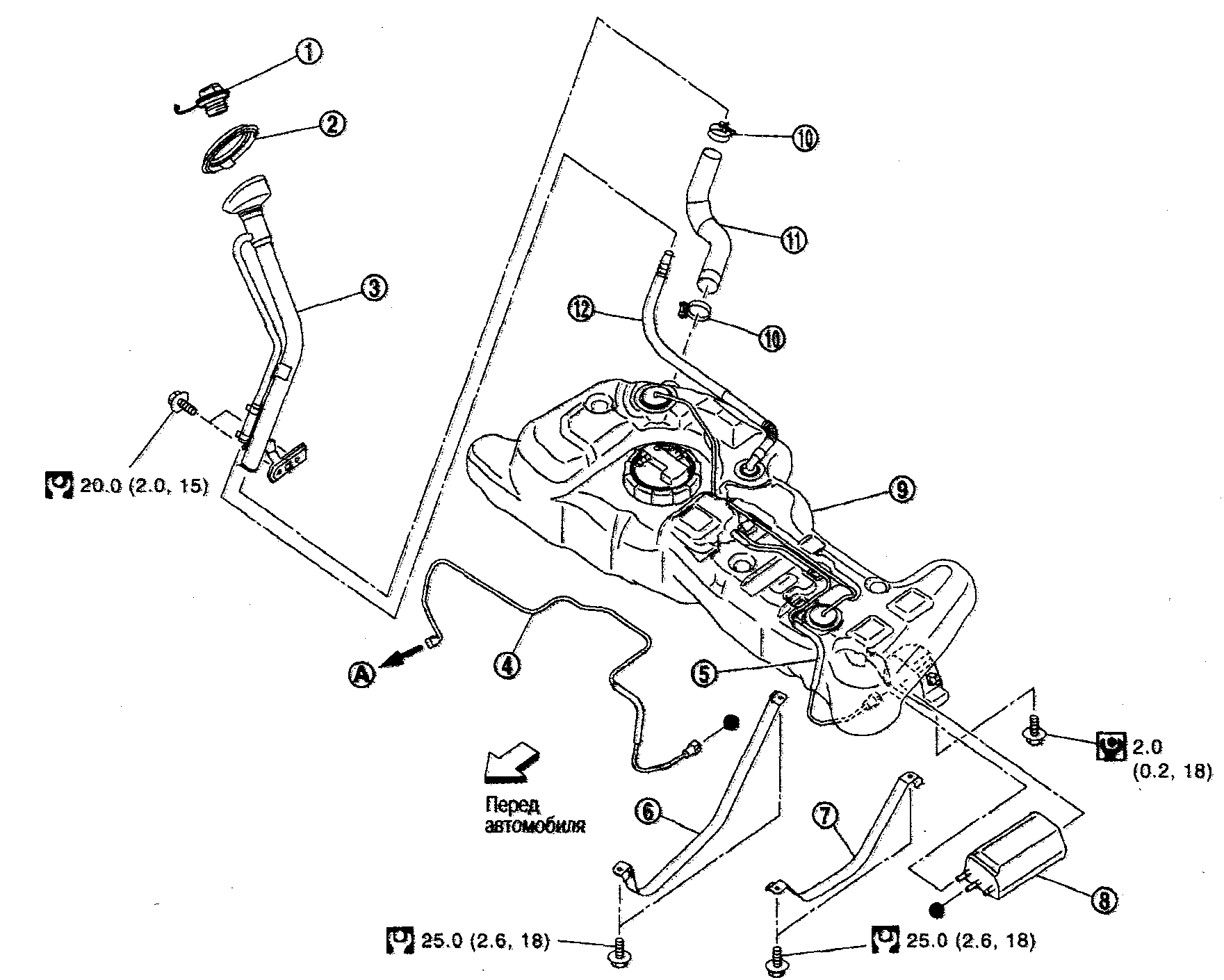

ТОПЛИВНЫЙ БАК

МОДЕЛИ 2WD

1. Крышка наливной горловины топливного бага

2. Резиновая втулка

3. Труба наливной горловины

4. Шланг угольного фильтра

5. Шланг угольного фильтра

6. Ленточный хомут топливного бака (правый)

Т. Ленточный хомут топливного бака (левый)

8. Угольный фильтр EVAP

9. Топливный бак

10. Хомуты

11. Шланг наливной горловины

12. Вентиляционный шланг

1. Крышка наливной горловины топливного бака

2. Резиновая втулка

3. Труба наливной горловины

4. Хомуты

5. Шланг наливной горловины

6. Ленточный хомут топливного бака (правый)

7. Защита

8. Ленточный хомут топливного бака (левый)

9. Топливный бак

10. Хомут

11. Вентиляционный шланг

А. К угольному фильтру EVAP
