Nissan Tiida (2017 год). Руководство - часть 1





0 - 7

Основные иллюстрации



11.  Боковая вентиляционная решетка (стр. 4-2)

12.  Перчаточный ящик (стр. 2-21)

13.  Навигационная система* (для некоторых вариантов ис-

полнения автомобиля)

14.  Сигнализатор ремня безопасности (стр. 2-8)/ Индикатор

отключения подушки безопасности переднего пассажи-
ра (стр. 1-23)

15.  Подстаканники (с крышкой) (стр. 2-21)

16.  Рычаг переключения передач (стр. 5-8)

17.  Выключатель электрического обогревателя заднего стек-

ла (стр. 2-13)

18.  Климат-контроль (стр. 4-3, 4-10)

19.  Выключатель аварийной световой сигнализации

(стр. 2-18)

20.  Замок зажигания (стр. 5-3)

21.  Рычаг фиксатора угла наклона рулевой колонки

(стр. 3-13)

22.  Рычаг отпирания замка капота (стр. 3-9)

23.  Рукоятка дистанционного отпирания замка лючка горло-

вины топливного бака (стр. 3-12)

24.  Органы управления системой круиз-контроля (для неко-

торых вариантов исполнения автомобиля) (стр. 5-13)



Переключатель корректора фар (для некоторых вариан-
тов исполнения автомобиля) (стр. 2-16)



Регулятор наружных зеркал заднего вида (для некоторых
вариантов исполнения автомобиля) (стр. 3-15)

5.   Органы управления системой круиз-контроля (для неко-

торых вариантов исполнения автомобиля) (стр. 5-13)

6.   Выключатель очистителя/омывателя ветрового стекла

(стр. 2-11, 2-12 )

7.   Аудиосистема (стр. 4-19, 4-29, 4-25)

8.   Закрытый вещевой ящик (стр. 2-22)/Разъем USB*

9.   Центральная вентиляционная решетка (стр. 4-2)

10.  Подушка безопасности переднего пассажира (стр. 1-20)

1.   Комбинированный переключатель света фар, противо-

туманных фар (для некоторых вариантов исполнения
автомобиля) и указателей поворота (стр. 2-13)

2.   Выключатели на рулевом колесе для управления аудиоси-

стемой и телефоном с интерфейсом Bluetooth® (для не-
которых вариантов исполнения автомобиля) (стр. 4-36)

3.   Подушка безопасности водителя/Кнопка звукового сиг-

нала (стр. 1-20, 2-18)

4.   Стрелочные указатели и приборы  (стр. 2-2)

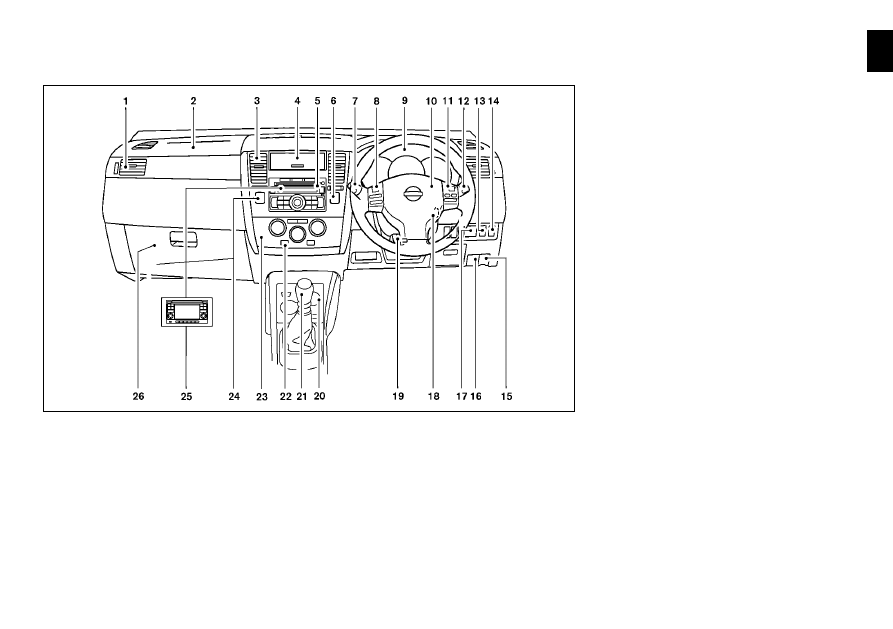

ПАНЕЛЬ УПРАВЛЕНИЯ

Автомобили с левосторонним управлением (LHD)

0 - 8

Основные иллюстрации



Выключатель омывателя фар (для некоторых вариантов
исполнения автомобиля) (стр. 2-16)



Выключатель системы динамической стабилизации ESP
(для некоторых вариантов исполнения автомобиля)
(стр. 5-22)

*:   См. отдельное «Руководство по эксплуатации навигаци-

онной системы» (для некоторых вариантов исполнения
автомобиля).



0 - 9

Основные иллюстрации



11.  Органы управления системой круиз-контроля (для неко-

торых вариантов исполнения автомобиля) (стр. 5-13)

12.  Выключатель очистителя/омывателя ветрового стекла

(стр. 2-11, 2-12)

13.  Регулятор наружных зеркал заднего вида (для некоторых

вариантов исполнения автомобиля) (стр. 3-15)

14.  Переключатель корректора фар (для некоторых вариан-

тов исполнения автомобиля) (стр. 2-16)

15.  Рукоятка дистанционного отпирания замка лючка горло-

вины топливного бака (стр. 3-12)

16.  Рычаг отпирания замка капота (стр. 3-9)

17.  Выключатель системы динамической стабилизации ESP (для

некоторых вариантов исполнения автомобиля) (стр. 5-22)

18.  Замок зажигания (стр. 5-3)

19.  Рычаг фиксатора угла наклона рулевой колонки

(стр. 3-13)

20.  Подстаканники (с крышкой) (стр. 2-21)

21.  Рычаг переключения передач (стр. 5-8)

22.  Выключатель электрического обогревателя заднего стек-

ла (стр. 2-13)

23.  Климат-контроль (стр. 4-3, 4-10)

24.  Выключатель аварийной световой сигнализации

(стр. 2-18)

25.  Навигационная система* (для некоторых вариантов ис-

полнения автомобиля)

26.  Перчаточный ящик (стр. 2-21)

*:   См. отдельное «Руководство по эксплуатации навигаци-

онной системы» (для некоторых вариантов исполнения
автомобиля).

7.   Комбинированный переключатель света фар, противо-

туманных фар (для некоторых вариантов исполнения
автомобиля) и указателей поворота (стр. 2-13)

8.   Выключатели на рулевом колесе для управления аудиоси-

стемой и телефоном с интерфейсом Bluetooth® (для не-
которых вариантов исполнения автомобиля) (стр. 4-36)

9.   Стрелочные указатели и приборы  (стр. 2-2)

10.  Подушка безопасности водителя/Кнопка звукового сиг-

нала (стр. 1-20, 2-18)

1.   Боковая вентиляционная решетка (стр. 4-2)

2.   Подушка безопасности переднего пассажира (стр. 1-20)

3.   Центральная вентиляционная решетка (стр. 4-2)

4.   Закрытый вещевой ящик (стр. 2-22)/Разъем USB*

5.   Аудиосистема (стр. 4-19, 4-29, 4-25)

6.   Сигнализатор ремня безопасности (стр. 2-8)/ Индикатор

отключения подушки безопасности переднего пассажи-
ра (стр. 1-23)

Автомобили с правосторонним управлением (RHD)

0 - 10

Основные иллюстрации

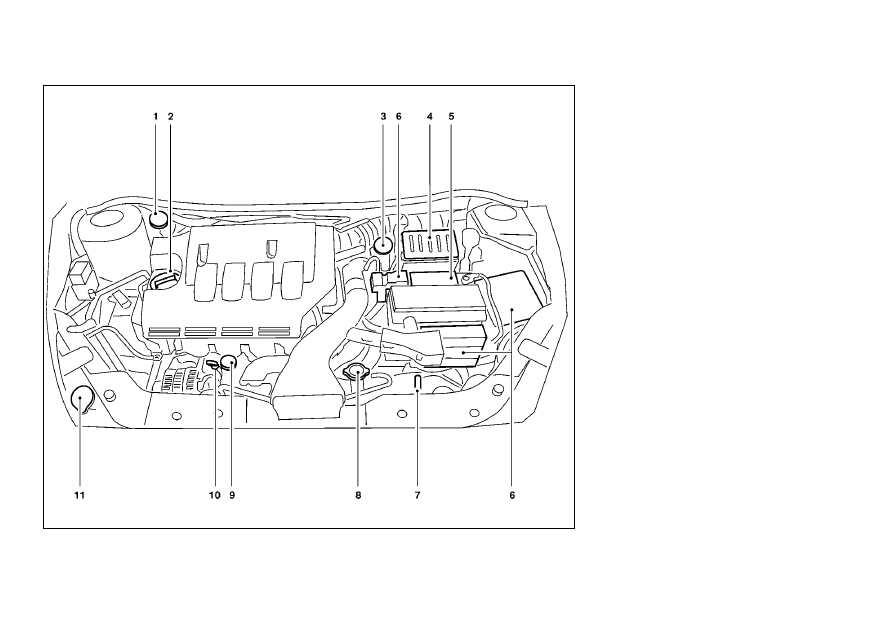

ДВИГАТЕЛЬ HR16DE

1.   Бачок главного тормозного цилиндра и гидропривода

сцепления (*1) (модели RHD) (стр. 8-18) (стр. 8-10)

2.   Пробка заливной горловины для моторного масла

(стр. 8-7)

3.   Бачок главного тормозного цилиндра и гидропривода

сцепления (*1) (модели LHD) (стр. 8-10)

4.   Воздушный фильтр (стр. 8-13)

5.   Аккумуляторная батарея (стр. 8-11)

6.   Блок плавких предохранителей и держателей плавких

вставок (стр. 8-16)

7.   Щуп контроля масла для автоматической коробки пере-

дач (2*) (стр. 8-9)

8.   Крышка радиатора (стр. 8-6)

9.   Расширительный бачок системы охлаждения двигателя

(стр. 8-6)

10.  Масляный щуп двигателя (стр. 8-7)

11.  Бачок омывателя ветрового стекла (стр. 8-11)

*1:  Автомобили, оснащенные механической коробкой передач

*2:  Автомобили, оснащенные автоматической коробкой пере-

дач

ПРОВЕРКИ В МОТОРНОМ ОТСЕКЕ
