Nissan Tiida C11. Manual - part 828





REFRIGERATION SYSTEM

HA-27

< ON-VEHICLE REPAIR >

C

D

E

F

G

H

J

K

L

M

A

B

HA

N

O

P

ON-VEHICLE REPAIR

REFRIGERATION SYSTEM

Component

INFOID:0000000001404235

MR18DE

AWIIA0442GB

1.

Evaporator

2.

Expansion valve

3.

Low-pressure service valve

4.

High-pressure service valve

5.

Refrigerant pressure sensor

6.

Shaft seal

7.

Drain hose

L.

Refrigerant leak checking order

M.

Tightening torque

N.

Wrench size

P.

O-ring size

HA-28

< ON-VEHICLE REPAIR >

REFRIGERATION SYSTEM

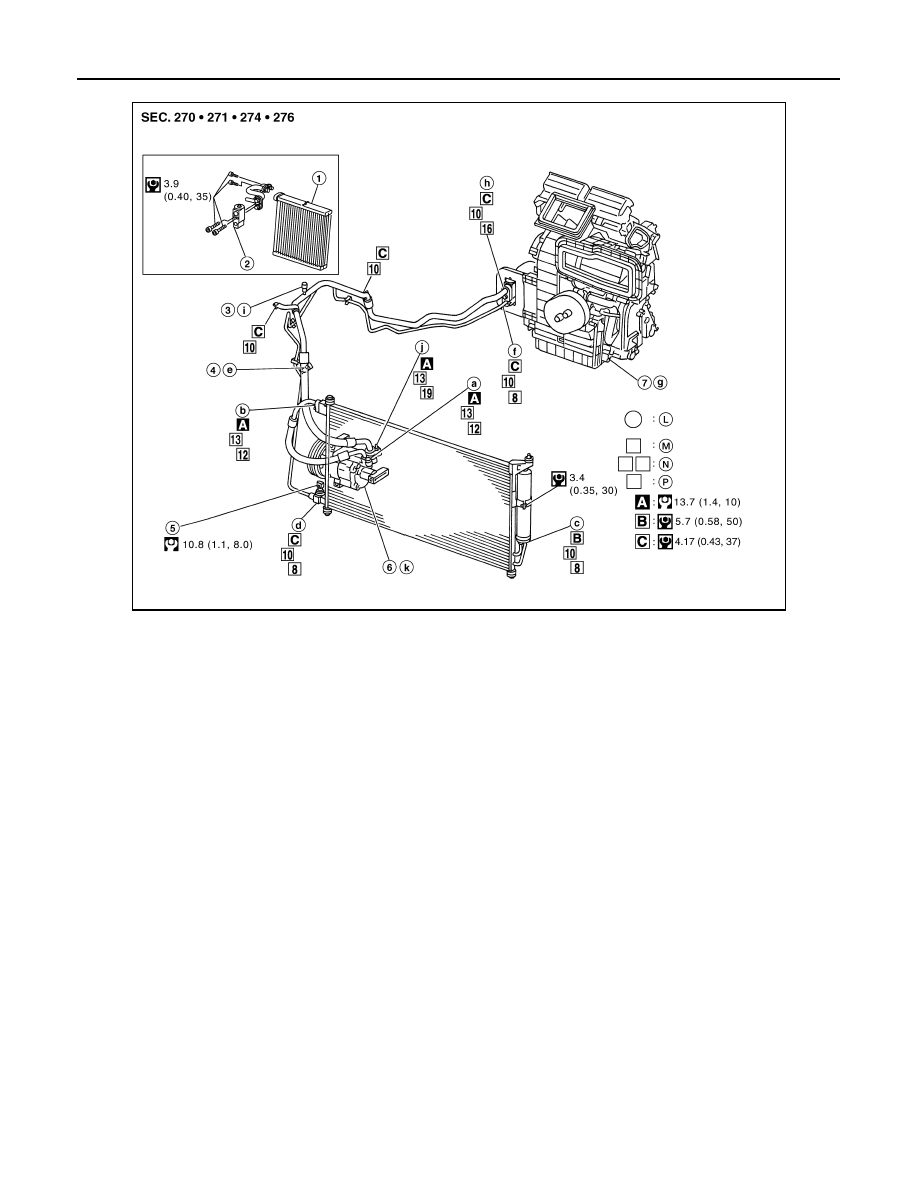

HR16DE

AWIIA0443GB

1.

Evaporator

2.

Expansion valve

3.

Low-pressure service valve

4.

High-pressure service valve

5.

Refrigerant pressure sensor

6.

Shaft seal

7.

Drain hose

L.

Refrigerant leak checking order

M.

Tightening torque

N.

Wrench size

P.

O-ring size

REFRIGERATION SYSTEM

HA-29

< ON-VEHICLE REPAIR >

C

D

E

F

G

H

J

K

L

M

A

B

HA

N

O

P

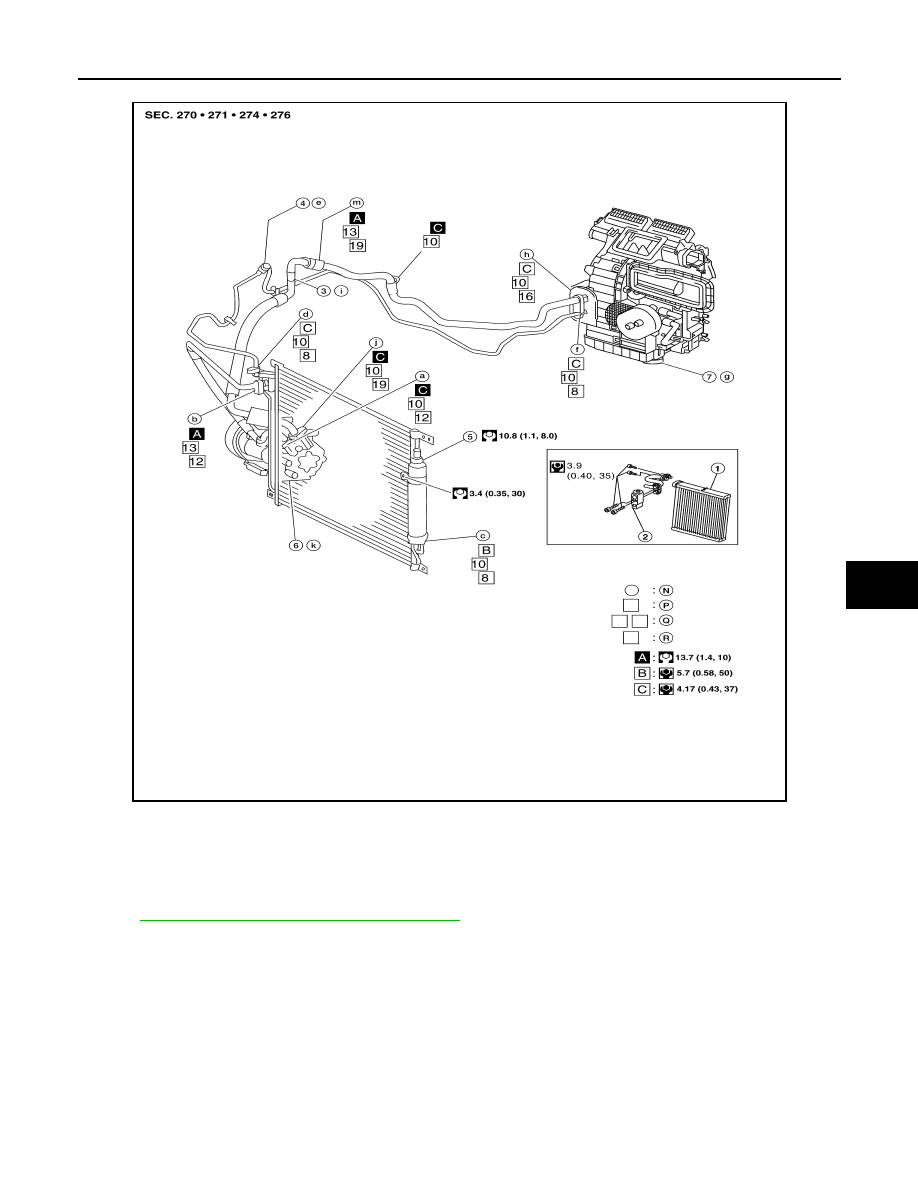

K9K

Refer to

HA-4, "Precaution for Refrigerant Connection"

.

HFC-134a (R-134a) Service Procedure

INFOID:0000000001404234

SETTING OF SERVICE TOOLS AND EQUIPMENT

Discharging Refrigerant

ALIIA0091GB

1.

Evaporator

2.

Expansion valve

3.

Low-pressure service valve

4.

High-pressure service valve

5.

Refrigerant pressure sensor

6.

Shaft seal

7.

Drain hose

N.

Refrigerant leak checking order

P.

Tightening torque

Q.

Wrench size

R.

O-ring size

HA-30

< ON-VEHICLE REPAIR >

REFRIGERATION SYSTEM

WARNING:

Avoid breathing A/C refrigerant and oil vapor or mist. Exposure may irritate eyes, nose and throat.
Remove HFC-134a (R-134a) refrigerant from the A/C system using certified service equipment meeting
requirements of SAE J2210 HFC-134a (R-134a) recycling equipment or SAE J2201 HFC-134a (R-134a)
recovery equipment. If an accidental system discharge occurs, ventilate the work area before resum-
ing service. Additional health and safety information may be obtained from the refrigerant and oil man-
ufacturers.

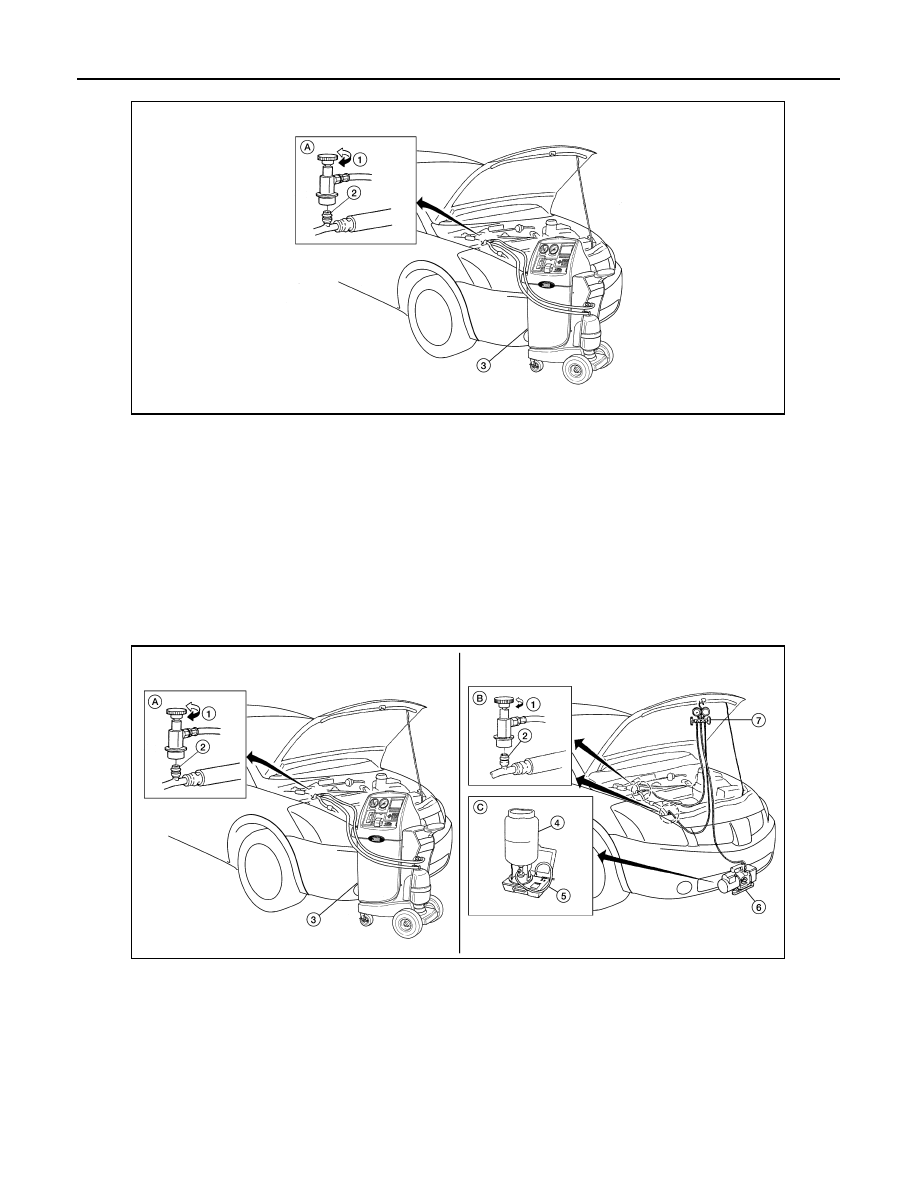

Evacuating System and Charging Refrigerant

1.

Shut-off valve

2.

A/C service valve

3.

Recovery/recycling equipment

A.

Preferred (best) method

WJIA2195E

1.

Shut-off valve

2.

A/C service valve

3.

Recovery/recycling equipment

4.

Refrigerant container (HFC-134a)

5.

Weight scale (J-39650)

6.

Evacuating vacuum pump (J-39699)

7.

Manifold gauge set (J-39183)

A.

Preferred (best) method

B.

Alternative method

C.

For charging

WJIA2196E
