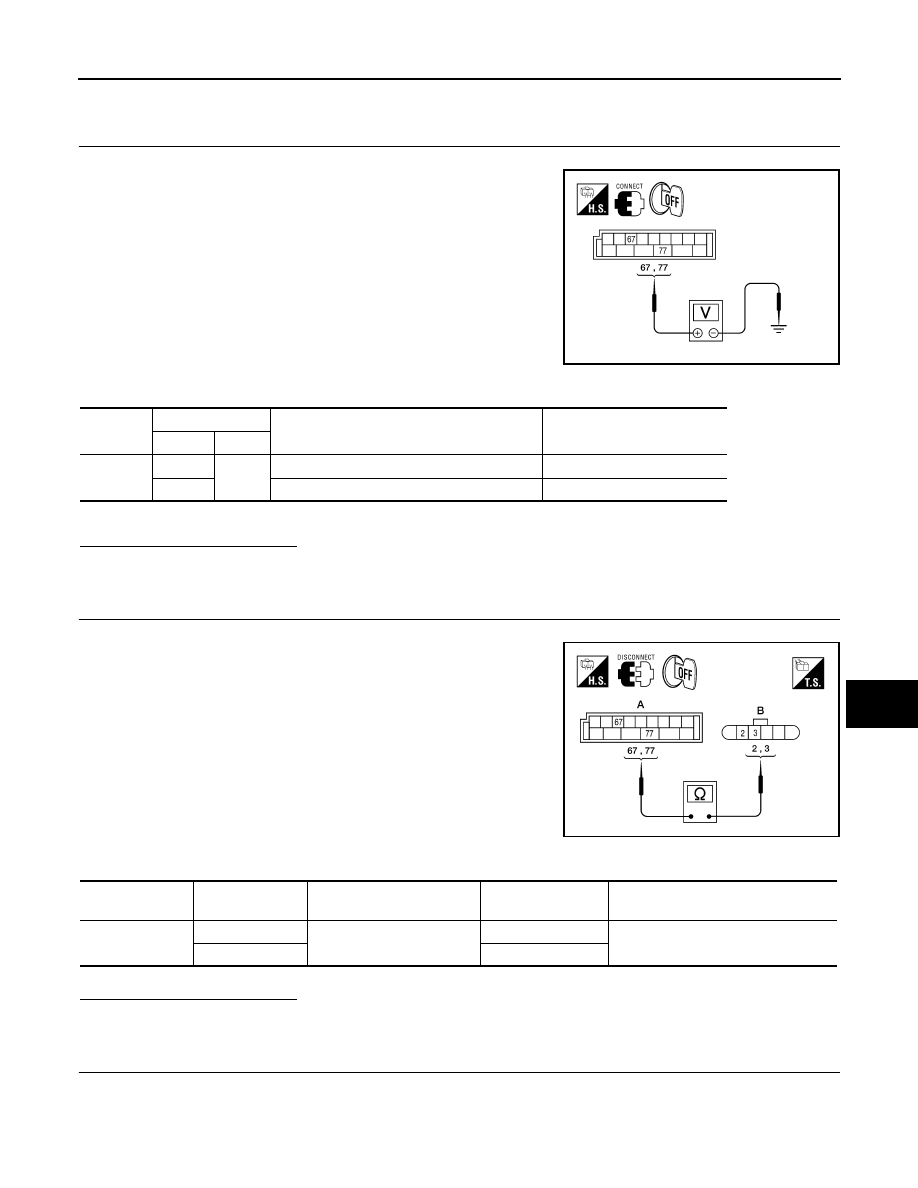

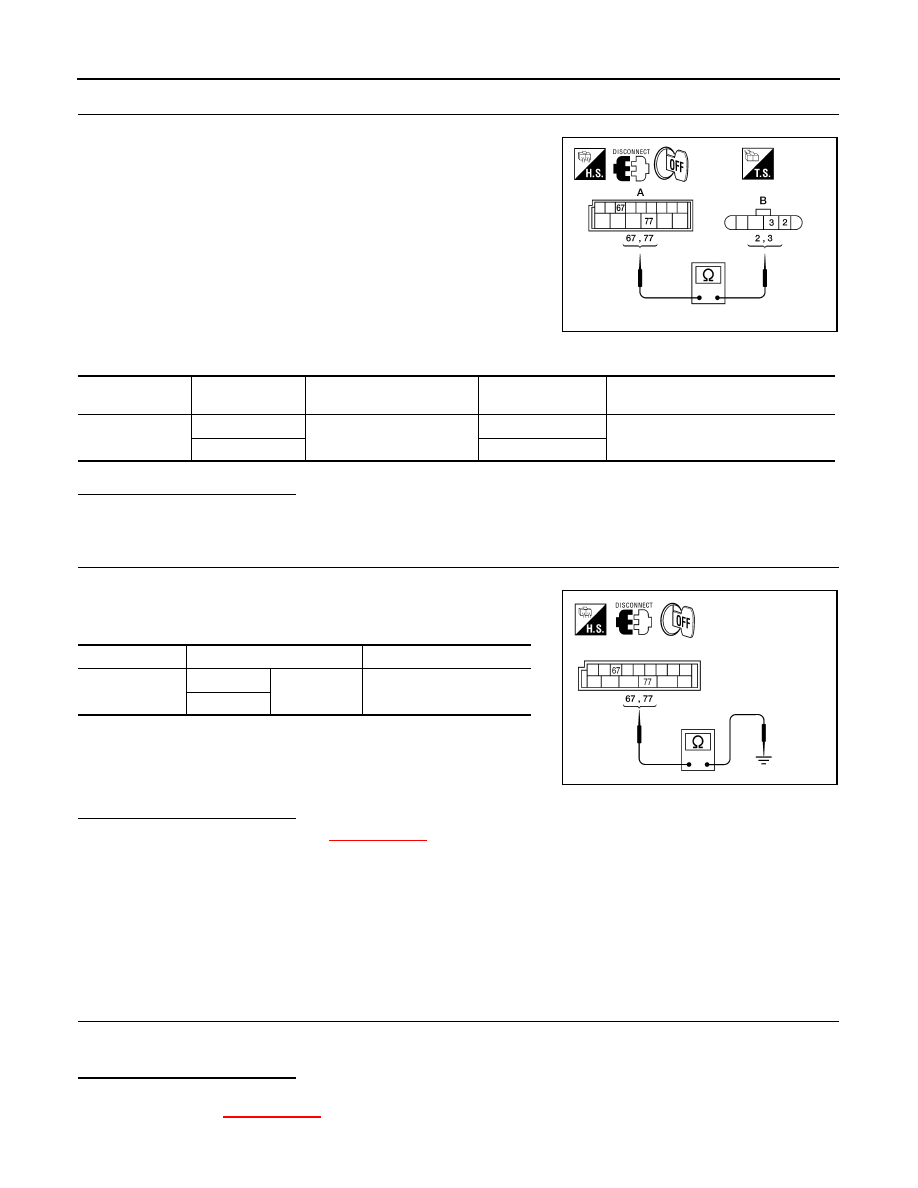

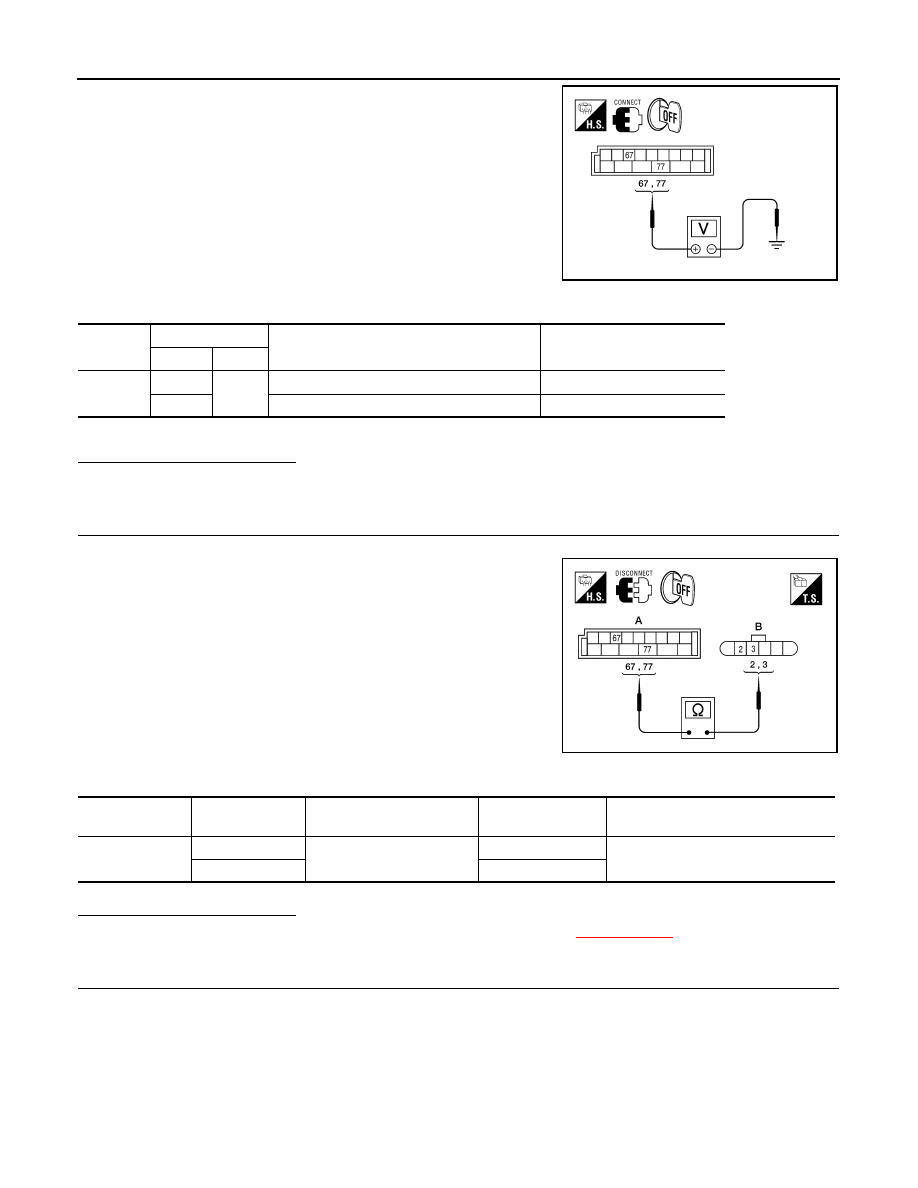

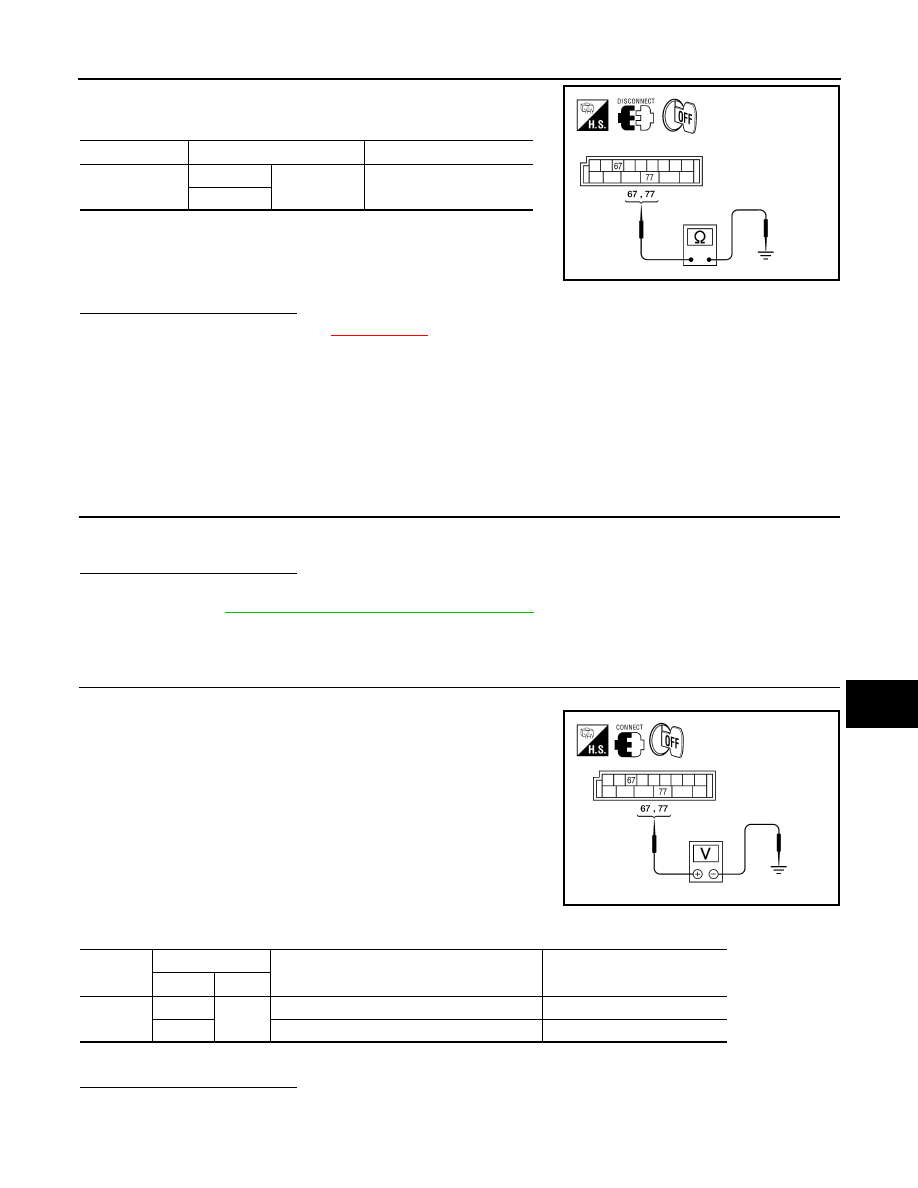

DLK-530 < COMPONENT DIAGNOSIS > [WITHOUT I-KEY & SUPER LOCK] DOOR LOCK ACTUATOR 2. Check voltage between BCM connector M20 terminals 67, 77 Is the inspection result normal? YES >> GO TO 2. NO >> GO TO 3. 2. CHECK DOOR LOCK ACTUATOR HARNESS 1. Disconnect BCM and front door lock actuator (passenger side). 2. Check continuity between BCM connector (A) M20 terminals 67, Is the inspection result normal? YES >> Replace front door lock actuator (passenger side). Refer to XX-XX, "*****" . NO >> Repair or replace harness. 3. CHECK DOOR LOCK ACTUATOR HARNESS 1. Disconnect BCM and front door lock actuator (passenger side). ALKIA0775ZZ Connector Terminals Condition Voltage (V) (Approx.) (+) (-) M20 77 Ground Door lock/unlock switch is turned to LOCK 0 → Battery voltage → 0 67 Door lock/unlock switch is turned to UNLOCK 0 → Battery voltage → 0 ALKIA0776ZZ BCM connector Terminal Front door lock actuator (passenger side) connector Terminal Continuity M20 67 D114 2 Yes 77 3 |
