Nissan Tiida C11. Manual - part 227





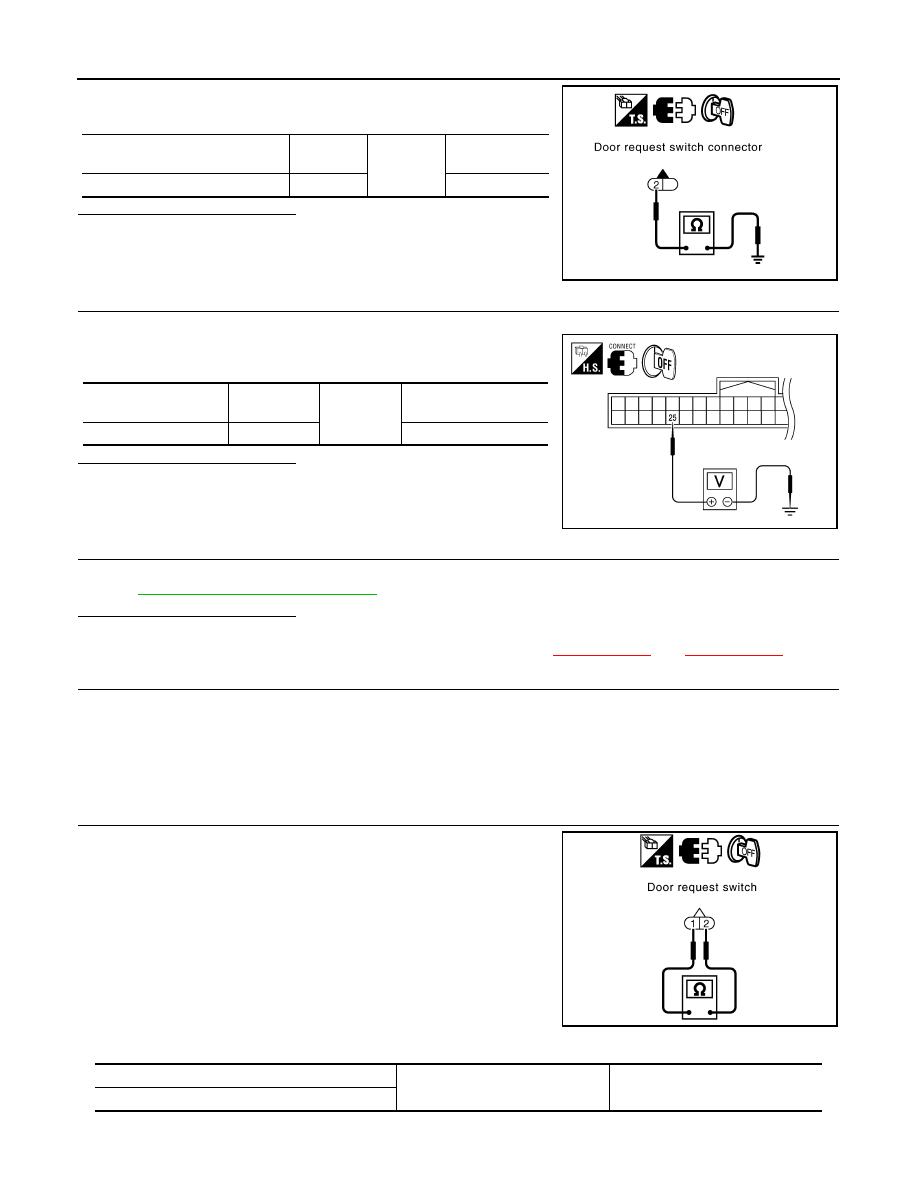

DLK-318

< COMPONENT DIAGNOSIS >

[WITH I-KEY & SUPER LOCK]

DOOR REQUEST SWITCH

Check continuity between front door request switch (passenger side)
connector and ground.

Is the inspection result normal?

YES

>> GO TO 4.

NO

>> Repair or replace front door request switch (passenger

side) ground circuit.

4.

CHECK INTELLIGENT KEY UNIT OUTPUT SIGNAL

1.

Connect Intelligent Key unit connector.

2.

Check voltage between Intelligent Key unit connector and
ground.

Is the inspection result normal?

YES

>> GO TO 5.

NO

>> GO TO 6.

5.

CHECK DOOR REQUEST SWITCH

Check door request switch.
Refer to

DLK-324, "Component Inspection"

.

Is the inspection result normal?

YES

>> GO TO 6.

NO

>> Replace front outside handle (passenger side). Refer to

XX-XX, "*****"

 and

XX-XX, "*****"

.

6.

CHECK INTERMITTENT INCIDENT

Refer to @@@.

>> INSPECTION END

PASSENGER SIDE : Component Inspection

INFOID:0000000001530310

1.

CHECK DOOR REQUEST SWITCH

Check door request switch.

Front door request switch

(passenger side) connector

Terminal

Ground

Continuity

D103

2

Yes

PIIB7427E

Intelligent Key unit

connector

Terminal

Ground

Voltage (V)

(Approx.)

M52

25

5

ALKIA0743ZZ

PIIB7426E

Terminal

Door request switch condition

Continuity

Front door request switch (passenger side)

DOOR REQUEST SWITCH

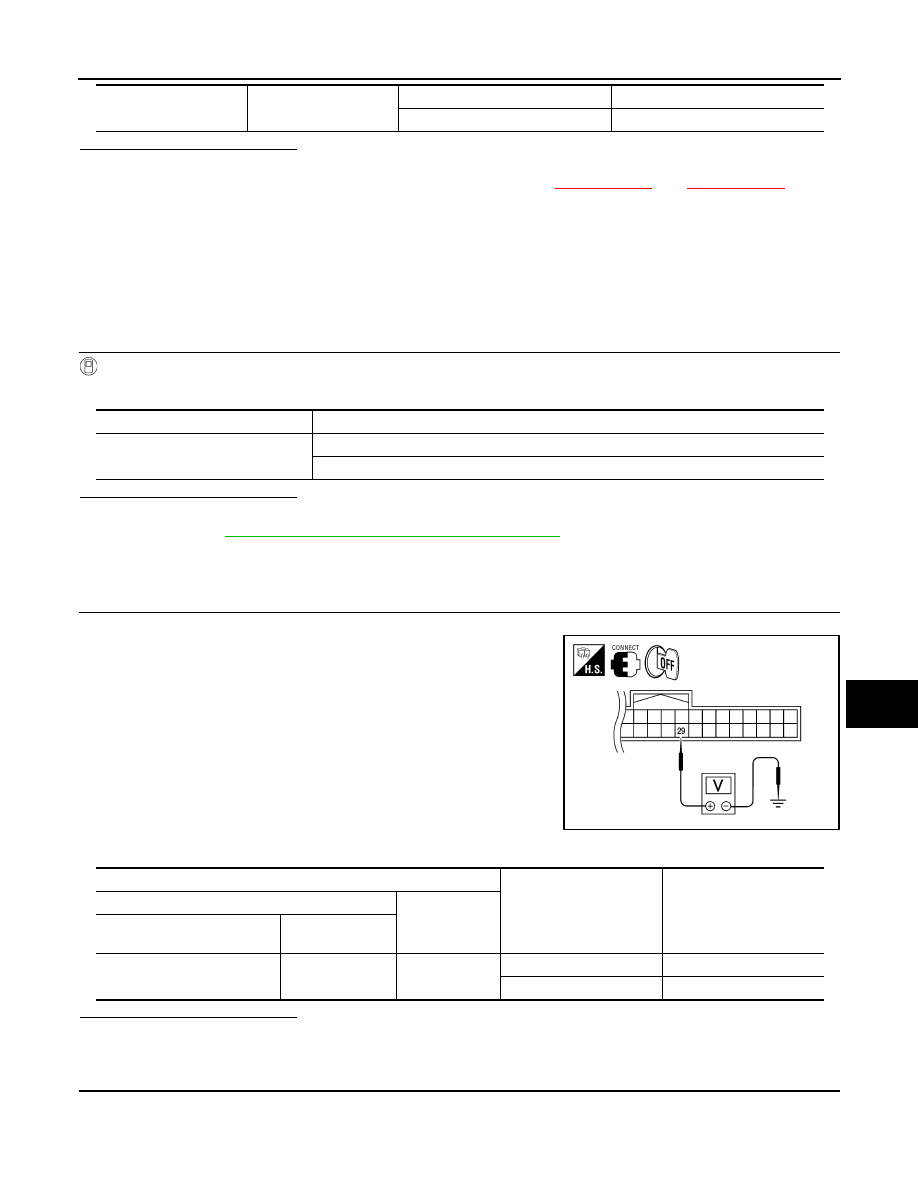

DLK-319

< COMPONENT DIAGNOSIS >

[WITH I-KEY & SUPER LOCK]

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

Is the inspection result normal?

YES

>> Door request switch is OK.

NO

>> Replace front outside handle (passenger side). Refer to

XX-XX, "*****"

 and

XX-XX, "*****"

.

BACK DOOR

BACK DOOR : Description

INFOID:0000000001530311

Transmits lock/unlock operation to Intelligent Key unit.

BACK DOOR : Component Function Check

INFOID:0000000001530312

1.

CHECK FUNCTION

 With CONSULT-III

Check door request switch “BD/TR REQ SW” in “Data Monitor” mode.

Is the inspection result normal?

YES

>> Door request switch is OK.

NO

>> Refer to

DLK-319, "BACK DOOR : Diagnosis Procedure"

.

BACK DOOR : Diagnosis Procedure

INFOID:0000000001530313

1.

CHECK INTELLIGENT KEY UNIT INPUT SIGNAL

1.

Turn ignition switch OFF.

2.

Check voltage between Intelligent Key unit harness connector
and ground.

Is the inspection result normal?

YES

>> GO TO 6.

NO

>> GO TO 2.

2.

CHECK DOOR REQUEST SWITCH CIRCUIT

1.

Disconnect Intelligent Key unit and back door request switch.

1

2

Pressed

Yes

Released

No

Monitor item

Condition

BD/TR REQ SW

Door request switch is pressed

:ON

Door request switch is released

:OFF

ALKIA0745ZZ

Terminal

Door request

switch condition

Voltage (V)

(Approx.)

(+)

(–)

Intelligent Key unit

connector

Terminal

M52

29

Ground

Pressed

0

Released

5

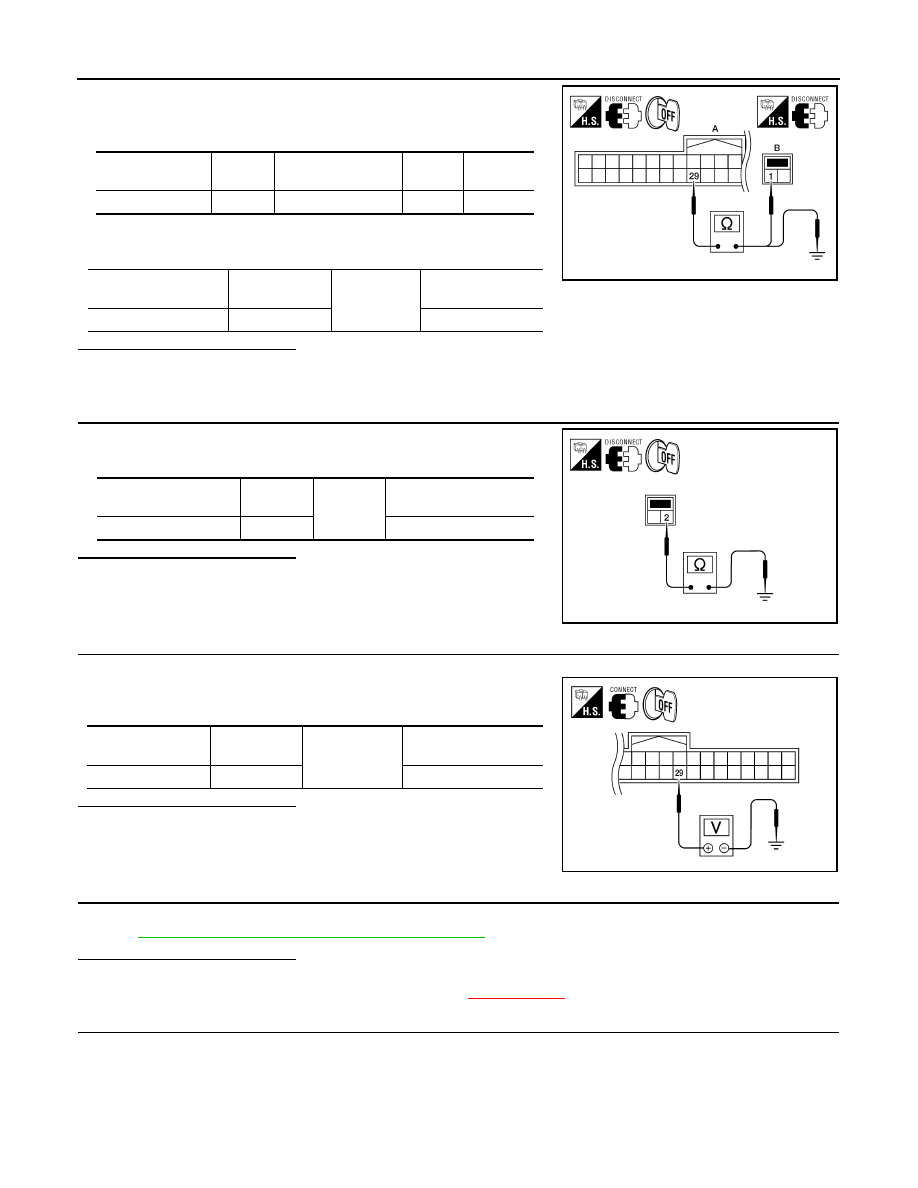

DLK-320

< COMPONENT DIAGNOSIS >

[WITH I-KEY & SUPER LOCK]

DOOR REQUEST SWITCH

2.

Check continuity between Intelligent Key unit connector (A) M52
terminal 29 and back door request switch connector (B) D406
terminal 1.

3.

Check continuity between Intelligent Key unit connector (A) M52
terminal 29 and ground.

Is the inspection result normal?

YES

>> GO TO 3.

NO

>> Repair or replace harness between Intelligent Key unit and back door request switch.

3.

CHECK DOOR REQUEST SWITCH GROUND CIRCUIT

Check continuity between back door request switch connector and
ground.

Is the inspection result normal?

YES

>> GO TO 4.

NO

>> Repair or replace back door request switch ground cir-

cuit.

4.

CHECK INTELLIGENT KEY UNIT OUTPUT SIGNAL

1.

Connect Intelligent Key unit connector.

2.

Check voltage between Intelligent Key unit connector and
ground.

Is the inspection result normal?

YES

>> GO TO 5.

NO

>> GO TO 6.

5.

CHECK DOOR REQUEST SWITCH

Check door request switch.
Refer to

DLK-321, "BACK DOOR : Component Inspection"

.

Is the inspection result normal?

YES

>> GO TO 6.

NO

>> Replace back door request switch. Refer to

XX-XX, "*****"

.

6.

CHECK INTERMITTENT INCIDENT

Refer to @@@.

>> INSPECTION END

Intelligent Key unit

connector

Terminal

Back door request

switch connector

Terminal

Continuity

M52

29

D406

1

Yes

Intelligent Key unit

connector

Terminal

Ground

Continuity

M52

29

No

WIIA1188E

Back door request

switch connector

Terminal

Ground

Continuity

D406

2

Yes

WIIA1187E

Intelligent Key unit

connector

Terminal

Ground

Voltage (V)

(Approx.)

M52

29

5

ALKIA0745ZZ

DOOR REQUEST SWITCH

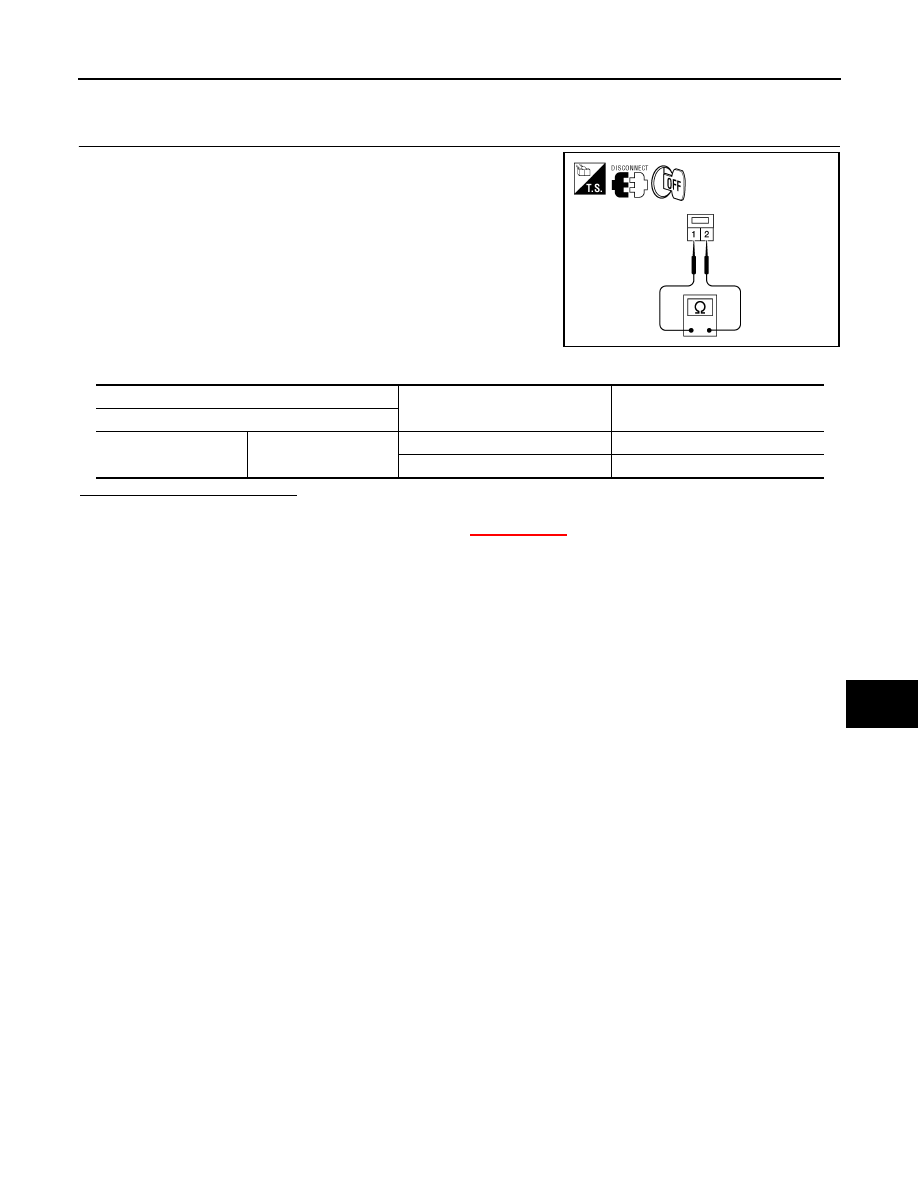

DLK-321

< COMPONENT DIAGNOSIS >

[WITH I-KEY & SUPER LOCK]

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

BACK DOOR : Component Inspection

INFOID:0000000001530314

1.

CHECK DOOR REQUEST SWITCH

Check door request switch.

Is the inspection result normal?

YES

>> Door request switch is OK.

NO

>> Replace back door request switch. Refer to

XX-XX, "*****"

.

WIIA1186E

Terminal

Door request switch condition

Continuity

Door request switch

1

2

Pressed

Yes

Released

No
