Nissan Patrol P61G. Руководство - часть 71

N — 10

N – ИНФОРМАЦИОННАЯ СИСТЕМА ВОДИТЕЛЯ, МУЛЬТИМЕДИЙНАЯ СИСТЕМА

N

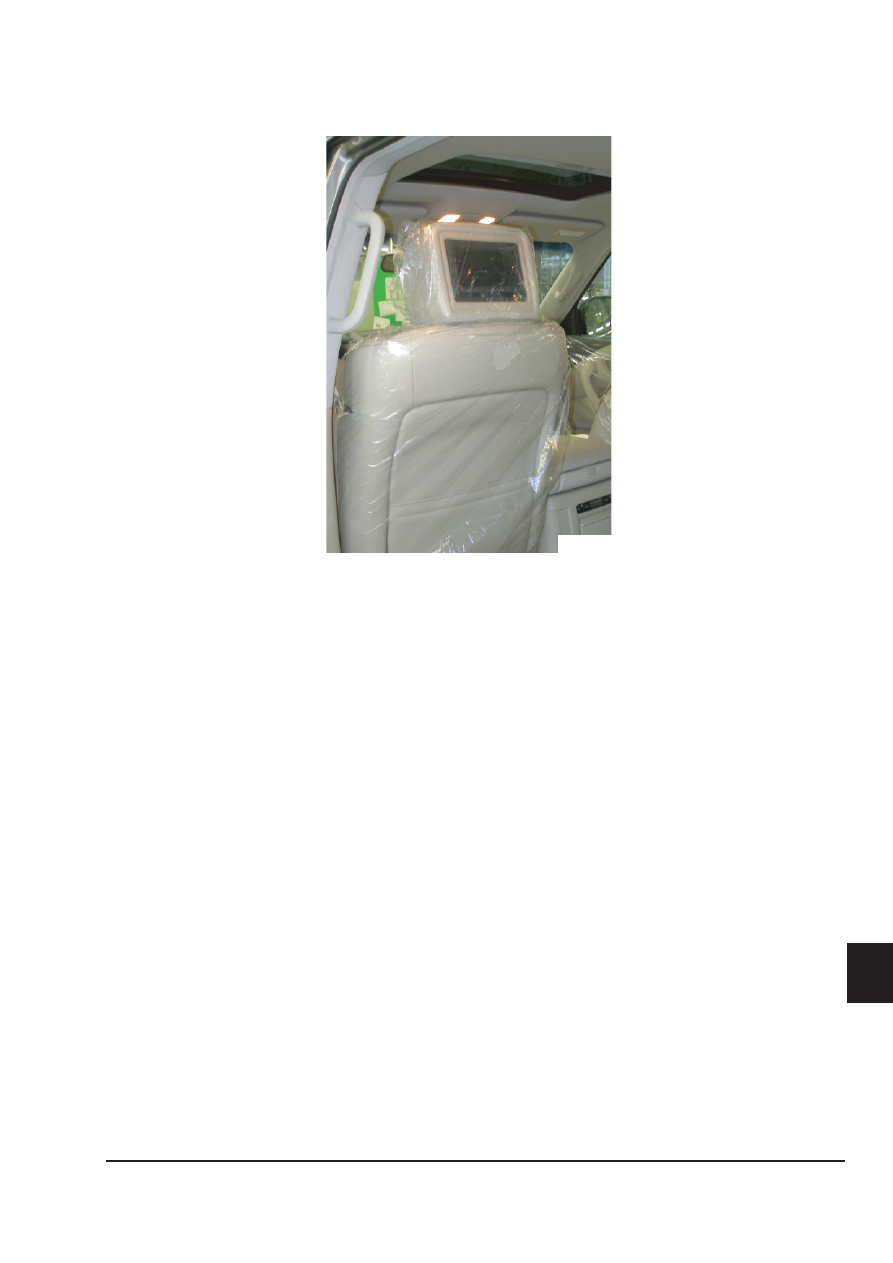

Дисплей для задних пассажиров

Y62N040

N — 11

N – ИНФОРМАЦИОННАЯ СИСТЕМА ВОДИТЕЛЯ, МУЛЬТИМЕДИЙНАЯ СИСТЕМА

N

Динамики

Аудиосистема BOSE

7

8

Y62 LC200

Y61

BOSE 13SP

GOM, RUS

6 динамиков

GCC

7 динами-

ков (опция)

4динамика 2

динамика

7 динами-

ков (опция)

6 динами-

ков

4 динамика

3-дюймовый высокочастотный
динамик x 1

2,5-дюймовый высокочастотный
динамик x 2

6x9-дюймовый низкочастотный
динамик x 2

6,5-дюймовый низкочастотный
динамик x 2

1-дюймовый высокочастотный
динамик x 2

3-дюймовый высокочастотный динамик,
расположенный в задней части крыши x 2

Устройство Bass Box с 4,5-дюймовыми
низкочастотными динамиками Bose Nd Richbass x 2

Цифровой усилитель Bose

N — 12

N – ИНФОРМАЦИОННАЯ СИСТЕМА ВОДИТЕЛЯ, МУЛЬТИМЕДИЙНАЯ СИСТЕМА

N

Система Off-road

[Общее описание]

Система отображает следующую информацию:

Угол поворота рулевого колеса



•

Информация об абсолютном угле поворота каждого колеса поступает по шине V-CAN в блок
управления. Блок управления обрабатывает эту информацию и преобразует ее в значение угла
(от -30 до +30 градусов, шаг 5 градусов). Эта операция выполняется каждые 100 мс, и информа-
ция на индикаторе регулярно обновляется.

Проскальзывание колес



•

Информация о проскальзывании каждого колеса поступает по шине V-CAN в блок управления.
Если блок управления обнаружил проскальзывание какого-либо колеса, он на 500 мс включает
индикатор SLIP. Эта операция выполняется каждые 100 мс, и информация на индикаторе регу-
лярно обновляется.
Информация о движении автомобиля



•

Информация о скорости движения поступает по шине V-CAN в блок управления.
0 км/ч: остановка
0 км/ч < движение
Блок управления обновляет информацию каждые 100 мс.

Информация о положении колес
Угол поворота колес отображается, как показано ниже.

Остановка

Движение

Проскаль-
зывание

N — 13

N – ИНФОРМАЦИОННАЯ СИСТЕМА ВОДИТЕЛЯ, МУЛЬТИМЕДИЙНАЯ СИСТЕМА

N

Индикатор SLIP

Давление воздуха в шинах



•

Информация о давлении воздуха в каждой шине поступает по шине V-CAN в блок управления и
отображается на дисплее.
Низкое давление или прокол шины: Величина давления воздуха в шине показана красным или
оранжевым.

Компас



•

Направление движения автомобиля разделено на 32 сектора.

Индикатор неисправности



•

Система сообщает о неисправности в следующих случаях:


» Выключатель зажигания в положении OFF



» Отсутствует следующая информация (в частности, это может быть вызвано ошибкой при



   передаче данных):



» Угол поворота колес / Проскальзывание / Давление воздуха в шинах

Показания системы в случае ее неисправности



•



» Не отображается информация об угле поворота колес и проскальзывании. Изображение



   шины показано серым цветом.



» Компас показан серым цветом и указывает на север.



» Вместо давления воздуха в шинах отображается «**», и цвет символов не изменяется.

Остановка/

движение

Проскальзы-

вание

Индикатор SLIP не горит при нормальном
движении автомобиля, а также во время
его остановки.

При проскальзывании колес цвет индикатор
изменяется и появляется надпись SLIP.

Север

Нормальное давление

Низкое давление

Колесо спущено

Восток

Запад

Юг
