Ниссан Патрол (2018 год). Инструкция - часть 12

2 - 6

Приборная панель и органы управления

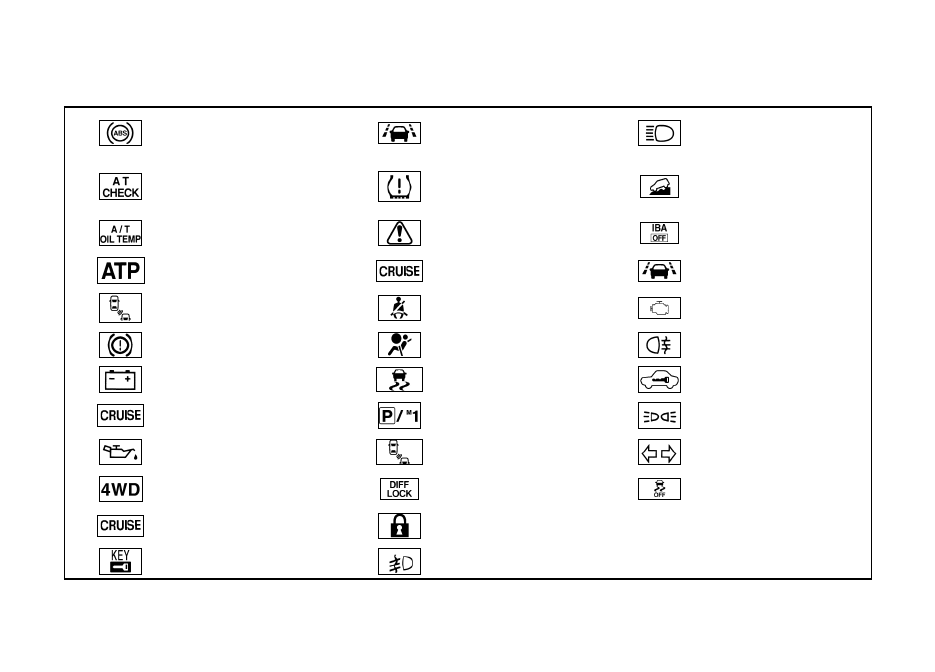

СВЕТОВЫЕ СИГНАЛИЗАТОРЫ И ИНДИКАТОРЫ,
ЗВУКОВЫЕ ПРЕДУПРЕЖДАЮЩИЕ СИГНАЛЫ

Сигнализатор неисправности
антиблокировочной тормозной системы
(ABS)

Световой индикатор отклонения от
полосы движения (оранжевый)*

Индикатор включения дальнего света
фар

Сигнализатор неисправности
автоматической коробки передач (АТ)

Сигнализатор низкого давления
воздуха в шинах

Индикатор включения системы
управляемого спуска (HDC)

Сигнализатор перегрева рабочей жидкости
автоматической коробки передач

Общий сигнализатор неисправности*

Сигнализатор отключения системы
помощи при торможении (IBA)*



Сигнализатор неисправности парковочного
режима автоматической коробки передач
(АТ)

Сигнализатор системы обнаружения
препятствий впереди (оранжевый)*

Индикатор включения системы
предотвращения отклонения от полосы
движения (LDP) (зеленый) *

Сигнализатор системы предупреждения
о непросматриваемых зонах (BSW/BSI)
(оранжевый)*

Сигнализатор непристегнутого ремня
безопасности

Сигнализатор неисправности двигателя
(MIL)

Сигнализатор неисправности тормозной
системы

Сигнализатор неисправности системы
подушек безопасности (SRS)

Индикатор включения заднего
противотуманного фонаря

Сигнализатор разряда аккумуляторной
батареи

Сигнализатор неисправности системы
динамической стабилизации (VDC)

Индикатор охранной системы

Световой индикатор системы контроля
дистанции (DCA) (оранжевый)*:

Индикатор положения рычага
селектора автоматической коробки
передач

Индикатор включения габаритных
фонарей

Сигнализатор низкого давления моторного
масла

Индикатор системы (BSI) (зеленый)*

Индикаторы включения указателей
поворота и аварийной световой
сигнализации

Сигнализатор неисправности системы
полного привода (4WD)

Световой сигнализатор блокировки
дифференциала*

Индикатор отключения системы
динамической стабилизации
автомобиля (VDC)

Световой индикатор  интеллектуальной
системы круиз-контроля (ICC)
(оранжевый)*

Индикатор блокировки дверных
замков*

*: для некоторых вариантов исполнения автомобиля

Сигнализатор неисправности системы
Intelligent Key

Индикатор включения
противотуманных фар

2 - 7

Приборная панель и органы управления

ПРОВЕРКА ИСПРАВНОСТИ ЛАМП СВЕТОВЫХ
СИГНАЛИЗАТОРОВ И ИНДИКАТОРОВ

Закройте все двери автомобиля, включите стояночный тор-
моз, пристегните ремни безопасности и нажмите выклю-
чатель зажигания в положение ON, не запуская двигатель.
При этом должны загореться следующие световые сигнали-

заторы и индикаторы (при наличии):

,

,

,

,

,

,



При наличии, следующие индикаторы и сигнализаторы
должны загореться на короткое время, а затем погаснуть:

,

,

,

,

,

,

,



Если какой-либо сигнализатор не включился, это может озна-
чать перегорание лампы или разрыв электрической цепи. Неза-
медлительно обратитесь к официальному дилеру NISSAN для
проверки и, при необходимости, ремонта системы.

На матричном жидкокристаллическом дисплее, расположен-
ном под тахометром, могут появляться показания некоторых
индикаторов и предупреждающие сообщения. (См. «Матрич-
ный жидкокристаллический дисплей» ниже в этом разделе).

СВЕТОВЫЕ СИГНАЛИЗАТОРЫ

Сигнализатор неисправности

антиблокировочной тормозной

системы (ABS)

После включения зажигания в положение ON световой сигна-
лизатор неисправности антиблокировочной тормозной систе-
мы загорается и через некоторое время гаснет. Это означает,
что антиблокировочная тормозная система исправна.

Если световой сигнализатор неисправности антиблокировоч-
ной тормозной системы не гаснет при работающем двигате-
ле или загорается во время движения, это может указывать
на неисправность антиблокировочной тормозной системы
и необходимость ее проверки. Обратитесь к официальному
дилеру NISSAN для проверки и ремонта системы.

При возникновении неисправности антиблокировочной си-
стемы она отключается. Тормозная система при этом пол-
ностью сохраняет свою работоспособность, однако система
не сможет предотвратить блокировку колес при торможе-
нии. (См. «Антиблокировочная тормозная система (ABS)» в
разделе «5. Пуск двигателя и вождение автомобиля).

Если блокировка дифференциала включается при помощи
выключателя блокировки дифференциала (для некоторых
вариантов исполнения автомобиля), загорается сигнализатор
неисправности системы ABS. Это указывает на то, что анти-
блокировочная тормозная система может функционировать не
полностью. См. «Переключатель режима блокировки диффе-
ренциала (для некоторых вариантов исполнения автомобиля)»
в разделе «5. Пуск двигателя и вождение автомобиля».

Сигнализатор неисправности
автоматической коробки передач (АТ)

Сигнализатор неисправности автоматической коробки передач вклю-
чается при включении зажигания в положение ON, а затем гаснет. Это
означает, что автоматическая коробка передач исправна.

Если сигнализатор неисправности автоматической короб-
ки передач не гаснет после запуска двигателя, или если
он загорается во время движения, это может указывать на
неисправность автоматической коробки передач. Незамед-
лительно обратитесь к официальному дилеру NISSAN для
проверки и, при необходимости, ремонта системы.

Световой индикатор температуры
рабочей жидкости автоматической
коробки передач (для некоторых
вариантов исполнения автомобиля)

Этот сигнализатор загорается при перегреве рабочей жидкости
автоматической коробки передач. Если этот сигнализатор заго-
рается во время движения, как можно скорее снизьте скорость
движения до тех пор, пока сигнализатор не погаснет.

ВНИМАНИЕ

Продолжение движения автомобиля с горящим сигнализатором
перегрева рабочей жидкости автоматической коробки передач мо-
жет привести к серьезным повреждениям коробки передач.

Сигнализатор неисправности
парковочного режима автоматической
коробки передач (АТ)

Данный сигнализатор предупреждает водителя о том, что ав-
томатическая трансмиссия не включается в режим парковки
автомобиля. Если рычаг переключения диапазонов автома-
тической трансмиссии находится в положении P (Стоянка),
а переключатель раздаточной коробки не установлен ни в
одну из позиций, предназначенных для движения автомо-
биля, то трансмиссия разъединена и, следовательно, колеса
автомобиля не заблокированы.

Если сигнализатор автоматической коробки передач заго-
рается при положении селектора P (Стоянка), то переклю-
чите режима системы полного привода (4WD) в положение
AUTO, 4H или 4L при положении селектора коробки передач
N (Нейтраль). (См. «Система полного привода (4WD)» в раз-
деле «5. Пуск двигателя и вождение автомобиля»)

Сигнализатор системы предупреждения

о непросматриваемых зонах (BSW)/

Сигнализатор системы вмешательства

при наличии препятствия в

непросматриваемой зоне (BSI)

(оранжевый, для некоторых вариантов

исполнения автомобиля)

После нажатия выключателя зажигания в положение ON,
данный сигнализатор сначала загорается оранжевым светом,
затем переключается на зеленый свет, а потом гаснет. Это ука-
зывает, что системы BSW и BSI работоспособны.

2 - 8

Приборная панель и органы управления

Если сигнализатор загорается оранжевым светом и продолжает
гореть, это может указывать на неправильное функционирование
системы BSW или BSI. Хотя автомобиль остается управляемым в
нормальных условиях, следует обратиться на сервисную станцию
официального дилера NISSAN для проверки системы. См. «Систе-
ма предупреждения о непросматриваемых зонах (BSW) / Система
вмешательства при наличии препятствия в непросматриваемой
зоне (BSI) (для некоторых вариантов исполнения автомобиля)» в
разделе «5. Пуск двигателя и вождение автомобиля».

Сигнализатор неисправности
тормозной системы



ОПАСНОСТЬ

Если уровень тормозной жидкости в бачке с тормозной

•

жидкостью находится ниже минимальной отметки, не
начинайте движение до тех пор, пока система не будет
проверена официальным дилером NISSAN.

Даже если вы полагаете, что продолжать движение

•

безопасно, автомобиль следует отбуксировать к месту
ремонта, поскольку управление автомобилем в таком
техническом состоянии может представлять опасность.

При неработающем двигателе и/или при недостаточном

•

уровне тормозной жидкости усилие на педали тормоза и
ее ход увеличатся; соответственно увеличится тормоз-
ной путь автомобиля.

Сигнализатор неисправности тормозной системы загорает-
ся при затянутом стояночном тормозе, при низком уровне
тормозной жидкости в бачке главного тормозного цилиндра,
или при возникновении неисправности антиблокировочной
тормозной системы (ABS).

Индикатор включения стояночного тормоза

Индикатор включения стояночного тормоза загорается при
включенном зажигании, если включен стояночный тормоз. При
отключении стояночного тормоза индикатор выключается.

Если стояночный тормоз отпущен не полностью, световой
индикатор включения стояночного тормоза продолжает
гореть. Перед началом движения убедитесь, что свето-
вой сигнализатор включения стояночного тормоза погас.
(См. «Стояночный тормоз» в разделе «3. Подготовка к на-
чалу движения»).

Сигнализатор низкого уровня тормозной жидкости

Если при работающем двигателе или во время движения
горит индикатор неисправности тормозной системы, а стоя-
ночный тормоз отключен, это может означать, что уровень
тормозной жидкости в бачке главного тормозного цилиндра
упал ниже минимально допустимого значения.

Если сигнализатор неисправности тормозной системы за-
горелся во время движения, следует как можно скорее
остановиться, соблюдая правила безопасности дорожного
движения. Заглушите двигатель и проверьте уровень тор-
мозной жидкости. Если уровень тормозной жидкости упал
ниже минимальной отметки на бачке главного тормозного
цилиндра, долейте нужное количество тормозной жидкости.
(См. «Тормозная жидкость» в разделе «8. Техническое об-
служивание и операции, выполняемые владельцем»).

Если уровень тормозной жидкости соответствует норме,
следует немедленно обратиться к официальному дилеру
NISSAN для проверки тормозной системы.

Индикатор низкого давления в гидравлической системе

Если при работающем двигателе или во время движения
загорается индикатор неисправности тормозной системы, а
стояночный тормоз отключен, проверьте уровень тормозной
жидкости в бачке главного тормозного цилиндра. Если уро-
вень тормозной жидкости соответствует норме, это может
указывать на низкое давление в гидравлической системе
усилителя тормозов. Незамедлительно обратитесь на сер-
висную станцию официального дилера NISSAN для провер-
ки тормозной системы.

Сигнализатор неисправности антиблокировочной тормозной
системы (ABS)

Если стояночный тормоз отключен и уровень тормозной
жидкости соответствует норме, но сигнализаторы неисправ-
ности тормозной системы и антиблокировочной тормозной
системы продолжают гореть, это может указывать на неис-
правность антиблокировочной тормозной системы. Неза-
медлительно обратитесь к официальному дилеру NISSAN
для проверки и, при необходимости, ремонта тормозной
системы. (См. «Сигнализатор неисправности антиблокиро-
вочной тормозной системы (ABS)» выше в этом разделе.)

Сигнализатор разряда
аккумуляторной батареи

Сигнализатор разряда аккумуляторной батареи загорается
при включении зажигания в положение ON. После запуска
двигателя сигнализатор разряда аккумуляторной батареи
гаснет. Это указывает на исправность системы зарядки ак-
кумуляторной батареи.

Если сигнализатор разряда аккумуляторной батареи не гаснет
при работающем двигателе или загорается во время движения,
это может указывать на неисправность системы зарядки акку-
муляторной батареи и необходимость ее проверки.

Если сигнализатор разряда аккумуляторной батареи загорелся
во время движения, следует остановиться при первой возмож-
ности, соблюдая правила безопасности дорожного движения.
Заглушите двигатель и проверьте состояние ремня привода
генератора. Если ремень привода генератора имеет недоста-
точное натяжение, поврежден или отсутствует, система заряд-
ки аккумуляторной батареи требует ремонта. (См. «Приводные
ремни навесных агрегатов двигателя» в разделе «8. Техниче-
ское обслуживание и операции, выполняемые владельцем»).

Если ремень привода генератора находится в нормальном
состоянии, но сигнализатор разряда аккумуляторной бата-
реи продолжает гореть, следует проверить систему зарядки
у официального дилера NISSAN.

2 - 9

Приборная панель и органы управления

ВНИМАНИЕ

Запрещено продолжать движение автомобиля, если ремень
привода генератора имеет недостаточное натяжение, или
если этот ремень поврежден или отсутствует.

Световой индикатор системы
контроля дистанции (DCA)
(оранжевый, для некоторых
вариантов исполнения автомобиля)

Этот сигнализатор загорается при обнаружении неисправ-
ности системы контроля дистанции (DCA).

Если этот световой сигнализатор загорелся, остановите ав-
томобиль в безопасном месте. Выключите двигатель, затем
вновь запустите его, возобновите движение и снова вклю-
чите систему DCA.

Если вы не можете повторно включить систему, или если
световой индикатор продолжает гореть, это может указы-
вать на неисправность системы. Хотя автомобиль остается
управляемым в нормальных условиях, следует обратить-
ся на сервисную станцию официального дилера NISSAN.
См. «Система помощи для соблюдения дистанции» в разде-
ле «5. Пуск двигателя и вождение автомобиля».

Сигнализатор низкого давления
моторного масла

Сигнализатор низкого давления моторного масла загорается
при включении зажигания в положение ON. После запуска
двигателя сигнализатор низкого давления моторного масла
гаснет. Это значит, что датчики давления масла в двигателе
исправны.

Если сигнализатор низкого давления моторного масла горит
или мигает при работающем двигателе, это может свиде-
тельствовать о слишком низком давлении масла в системе
смазки двигателя.

Как можно скорее остановите автомобиль, соблюдая пра-
вила дорожного движения. Затем немедленно остановите
двигатель и обратитесь к официальному дилеру NISSAN.

ВНИМАНИЕ

Работа двигателя при горящем сигнализаторе низкого

•

давления моторного масла может привести к серьезно-
му повреждению двигателя.

Сигнализатор низкого давления моторного масла не предна-

•

значен для оповещения о низком уровне моторного масла.
Уровень моторного масла необходимо регулярно проверять с
помощью масляного щупа. (См. «Моторное масло» в разделе
«5. Пуск двигателя и вождение автомобиля»).

Сигнализатор неисправности системы
полного привода (4WD)

Сигнализатор неисправности системы полного привода
(4WD) загорается при включении зажигания в положение
ON. После запуска двигателя сигнализатор неисправности
системы полного привода гаснет.

При возникновении неисправности системы 4WD, а также
при значительной разности скоростей вращения или радиу-
сов качения передних и задних колес сигнализатор неис-
правности системы полного привода будет гореть постоянно
или мигать. (См. «Система полного привода (4WD)» в раз-
деле «5. Пуск двигателя и вождение автомобиля»).

ВНИМАНИЕ

Если сигнализатор 4WD включается или мигает во

•

время движения автомобиля, необходимо снизить ско-
рость движения и немедленно обратиться на сервисную
станцию официального дилера NISSAN для проверки и
ремонта раздаточной коробки.

Если сигнализатор неисправности системы 4WD загорает-

•

ся при движении по сухой дороге с твердым покрытием:

Если переключатель системы 4WD находится в положе-



–

нии 4H, поверните его в положение AUTO.

Если переключатель системы находится в положении 4L,



–

то остановите автомобиль и переведите селектор короб-
ки передач в положение N (Нейтраль), затем переключите
переключатель системы 4WD в положение AUTO.

Если после этого сигнализатор продолжает гореть, как мож-
но скорее обратитесь к официальному дилеру NISSAN для
проверки системы.

Сигнализатор интеллектуальной
системы круиз-контроля (ICC)
(оранжевый) (для некоторых
вариантов исполнения автомобиля)

Если выключатель зажигания находится в положении ON,
сигнализатор интеллектуальной системы круиз-контроля
(ICC) загорается. После запуска двигателя сигнализатор
системы ICC гаснет. Это означает, что система ICC исправна.

Этот сигнализатор загорается в случае неисправности си-
стемы ICC.

Если сигнализатор системы ICC загорается, остановите ав-
томобиль в безопасном месте. Выключите двигатель, затем
вновь запустите его, возобновите движение и снова вклю-
чите систему ICC.

Если вы не можете настроить систему ICC, или если свето-
вой индикатор системы ICC продолжает гореть, это может
указывать на неисправность системы. Хотя автомобиль
остается управляемым в нормальных условиях, следует
обратиться на сервисную станцию официального дилера
NISSAN для проверки системы.

См. «Интеллектуальная система круиз-контроля (ICC)» в
разделе «5. Пуск двигателя и вождение автомобиля».
