Nissan Patrol (2017 год). Руководство - часть 76





8 - 20

  Техническое обслуживание и операции, выполняемые владельцем

ПРИБОРЫ НАРУЖНОГО ОСВЕЩЕНИЯ

Наименование

Мощность

лампы (Вт)

Передний указатель поворота

21

Передний габаритный фонарь

5

Противотуманные фары (для некоторых
вариантов исполнения автомобиля)

35

Боковой повторитель указателя поворота*
(для некоторых вариантов исполнения
автомобиля)

Светодиод

(LED)

Задний комбинированный фонарь

Указатель поворота

21

Стоп-сигнал/Габаритный фонарь*

Светодиод

(LED)

Фонарь заднего хода

16

Задний противотуманный фонарь
(для некоторых вариантов исполнения
автомобиля)

21

Фонарь освещения регистрационного
знака

5

Центральный верхний стоп-сигнал*

Светодиод

(LED)

Плафоны освещения порогов* (для неко-
торых вариантов исполнения автомобиля)

Светодиод

(LED)

*:  Для замены обратитесь на сервисную станцию офици-

ального дилера NISSAN.

ВНУТРЕННИЕ ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ

Наименование

Мощность

лампы (Вт)

Передний плафон для чтения карт

8

Задний плафон индивидуального
освещения

8

Плафон освещения багажного от-
деления

8

Плафон освещения подножки

5

Подсветка зеркала в солнцезащитном
козырьке

1,4

Плафоны подсветки ниши ног*

1,1

Плафон освещения перчаточного
ящика*

1,1

*:  Для замены обратитесь на сервисную станцию офици-

ального дилера NISSAN.

8 - 21

 Техническое обслуживание и операции, выполняемые владельцем

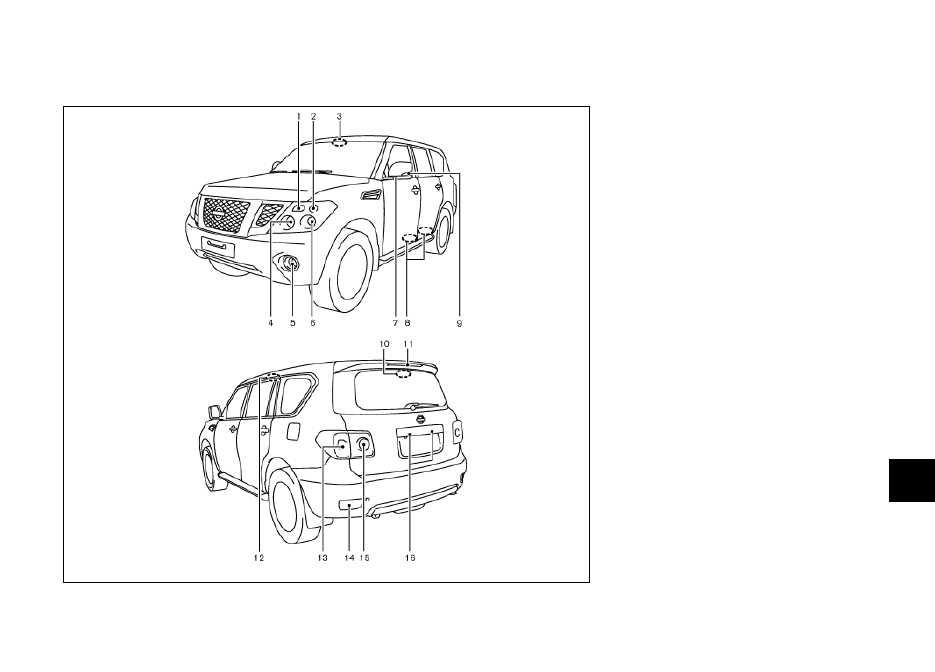

РАСПОЛОЖЕНИЕ ПРИБОРОВ ОСВЕЩЕНИЯ

1.  Передний указатель поворота

2.  Передний габаритный фонарь

3.  Передний плафон для чтения карт

4.  Фары (дальний свет)

5. Противотуманные

фары

6.  Фары (ближний свет)

7.  Плафоны освещения дороги у дверей (для некоторых

вариантов исполнения автомобиля)

8.  Плафон освещения подножки

9.  Боковой повторитель указателя поворота

10.  Плафон освещения багажного отделения

11.  Центральный верхний стоп-сигнал

12.  Задний плафон индивидуального освещения

13.  Задний комбинированный фонарь (Указатель поворота/

Стоп-сигнал/Габаритный фонарь)

14.  Задний противотуманный фонарь

15.  Фонарь заднего хода

16.  Фонарь освещения регистрационного знака

8 - 22

  Техническое обслуживание и операции, выполняемые владельцем

 СНЯТИЕ

 УСТАНОВКА

Процедуры замены ламп

В остальных приборах освещения и световой сигнализации
применяются лампы типов, которые обозначены буквами
латинского алфавита: A, B, C, D или Е. Для замены лампы,
сначала снимите рассеиватель и/или корпус фонаря.

Передний указатель поворота

Передний габаритный фонарь

1. Отверните

винты

A и болты B при помощи подходя-

щего инструмента.

2. Снимите зажимы C, затем снимите внутреннюю на-

кладку колесной арки D.

8 - 23

 Техническое обслуживание и операции, выполняемые владельцем

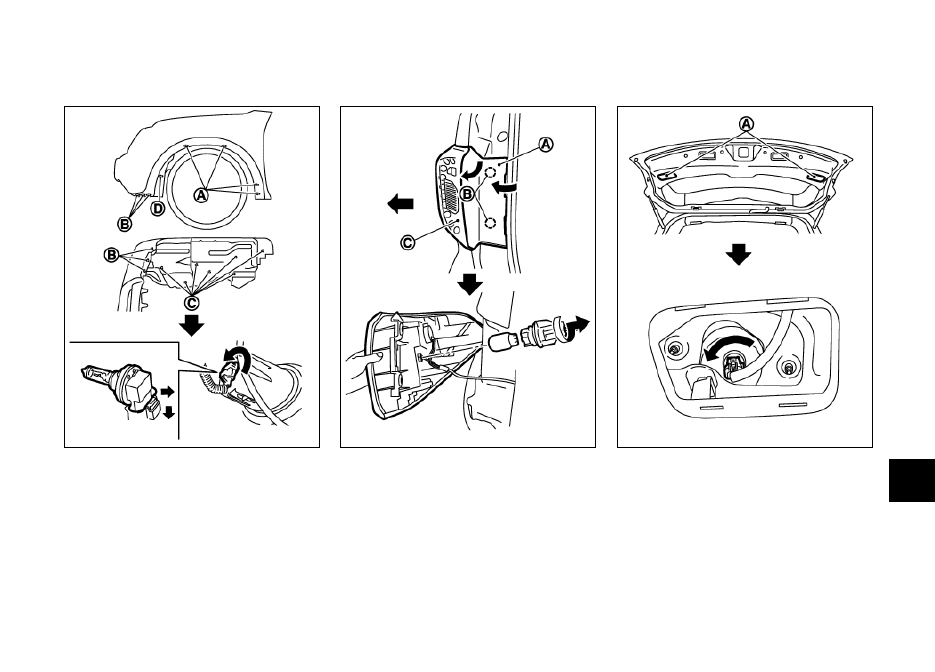

Передние противотуманные фары

1. Отверните

винты

A и B при помощи подходящего ин-

струмента.

2. Снимите зажимы C, затем снимите внутреннюю на-

кладку колесной арки D.

Задний комбинированный фонарь (указатель поворота)

1. Снимите

крышку

A, потянув ее вверх.

2. Отверните болты B, затем осторожно подденьте за-

дний комбинированный фонарь C и снимите его.

Фонарь заднего хода

Снимите крышку A с внутренней стороны двери багажного
отделения.
