2 - 24

Приборная панель и органы управления

СИСТЕМА ПРЕДОТВРАЩЕНИЯ РАЗРЯДА
АККУМУЛЯТОРНОЙ БАТАРЕИ

Звуковой сигнализатор невыключенного освещения вклю-
чается, если дверь водителя открыта в то время, когда
переключатель света фар находится в положении



или

, а выключатель зажигания находится положении

ACC, OFF или LOCK.

Покидая автомобиль, убедитесь в том, что вы повернули
переключатель света фар в положение OFF или AUTO.

Если во время работы двигателя переключатель света фар
находится в положении

 или

, то освещение авто-

матически выключится после переключения зажигания в поло-
жение ACC, OFF или LOCK и открывания двери водителя.

Если переключатель света фар остается в положении



или

 после автоматического выключения освещения,

приборы наружного освещения включатся, когда вы на-
жмете выключатель зажигания в положение ON и запустите
двигатель.

ВНИМАНИЕ

Не оставляйте включенными приборы наружного освеще-
ния при неработающем двигателе во избежание разряда
аккумуляторной батареи.

ВЫКЛЮЧАТЕЛЬ ОМЫВАТЕЛЯ ФАР

Омыватель фар

Омыватели фар работают при включенных фарах и вклю-
ченном зажигании.

Нажмите на выключатель омывателя фар.

Потяните на себя рычаг омывателя ветрового стекла. Омы-
ватель фар работает одновременно с омывателем ветрового
стекла. Эта функция активируется при каждом выключении
или включении зажигания или переключателя света фар.

ВНИМАНИЕ

Не включайте омыватель фар при пустом бачке омывателя
ветрового стекла.

ВЫКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТА

ВНИМАНИЕ

Рычаг переключателя указателей поворота не вернется в
нейтральное положение, если угол поворота рулевого коле-
са не достигнет определенного значения. После выполнения
поворота или смены полосы движения убедитесь в том, что
указатель поворота выключен.

Указатель поворота

Для включения указателя поворота переместите рычаг
переключателя вверх c или вниз d до фиксации. После
завершения поворота указатели поворота автоматически
выключаются.

Подача сигнала о смене полосы движения

Для подачи сигнала о смене полосы движения нажмите на
рычаг вверх c или вниз d до того момента, когда инди-
катор указателя поворота начнет мигать, но рычаг еще не
зафиксировался.

Для отключения мигания указателей переместите рычаг в
противоположном направлении.

2 - 25

Приборная панель и органы управления

ВЫКЛЮЧАТЕЛЬ ПРОТИВОТУМАННЫХ
ФАР

ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

Для включения передних противотуманных фар, поверните
выключатель противотуманных фар в положение

, когда

выключатель фар находится в положении

 или

.

Чтобы выключить противотуманные фары, поверните вы-
ключатель в положение OFF.

Когда выключатель фар находится в положении AUTO, то при
включении переключателя противотуманных фар в положение
включатся фары и другие фонари, если работает двигатель или
выключатель зажигания находится в положении ON.

ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ

Задний противотуманный фонарь должен использоваться
только в условиях значительного ограничения видимости.
[Обычно не более 100 м].

Для включения заднего противотуманного фонаря поверните
выключатель противотуманных фар в положение

, ког-

да выключатель фар находится в положении

. Переклю-

чатель автоматически вернется в положение

, а задний

противотуманный фонарь будет гореть вместе с передними
противотуманными фарами. Проверьте, загорелся ли индика-
тор

 на приборной панели.

Для выключения заднего противотуманного фонаря еще
раз поверните переключатель противотуманных фар в по-
ложение

. Проверьте, погас ли индикатор

 на

приборной панели.

Для того чтобы выключить противотуманные фары и задние
противотуманные фонари, поверните выключатель в поло-
жение OFF.

Когда выключатель фар находится в положении AUTO, то
при включении переключателя противотуманных фар в по-
ложение включатся фары и другие фонари, если работает
двигатель или выключатель зажигания находится в положе-
нии ON.

ВЫКЛЮЧАТЕЛЬ ОЧИСТИТЕЛЯ И
ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА



ОПАСНОСТЬ

При низкой температуре жидкость, попавшая на ветровое
стекло, может замерзнуть и значительно ухудшить обзор-
ность. Перед использованием омывателя рекомендуется
прогреть ветровое стекло, включив систему отопления в
режим обдува ветрового стекла.

ВНИМАНИЕ

Не допускайте непрерывную работу омывателя в тече-

•

ние более чем 30 секунд.

Не включайте омыватель ветрового стекла, когда в бач-

•

ке омывателя нет жидкости.

Если работе стеклоочистителя ветрового стекла меша-

•

ют снег или лед, стеклоочиститель может прекратить
работу во избежание перегорания обмоток электродви-
гателя. Если это произойдет, переведите выключатель
стеклоочистителя в положение OFF, и удалите снег или
лед с щеток очистителя и с прилегающей поверхности
стекла. Работу стеклоочистителя можно возобновить
примерно через 1 минуту, установив переключатель в
положение ON.

2 - 26

Приборная панель и органы управления

ВЫКЛЮЧАТЕЛЬ ОЧИСТИТЕЛЯ И ОМЫВАТЕЛЯ
ВЕТРОВОГО СТЕКЛА

Очиститель и омыватель ветрового стекла работают только
при положении выключателя зажигания ON.

Управление стеклоочистителем

Когда рычаг находится в положении AUTO c, включается
датчик дождя, автоматически управляющий стеклоочисти-
телем. (См. «Автоматический стеклоочиститель с датчиком
дождя» ниже в этом разделе).

При положении переключателя «

»  d очиститель ве-

трового стекла работает с низкой частотой.

При положении переключателя «

»  e очиститель ве-

трового стекла работает с высокой частотой.

Для остановки работы стеклоочистителя переведите рычаг
управления вверх, в положение OFF.

При положении рычага «

» f щетки стеклоочистителя

делают один взмах. После этого рычаг автоматически вер-
нется в исходное положение.

Управление омывателем

Для включения омывателя ветрового стекла потяните на
себя рычаг управления g до подачи необходимого ко-
личества омывающей жидкости на ветровое стекло. Сте-
клоочиститель автоматически сделает несколько взмахов
щетками.

Омыватели фар работают одновременно с омывателем
ветрового стекла. (См. «Омыватель фар» ниже в этом раз-
деле).

Удаление подтеков с ветрового стекла

Стеклоочиститель сделает еще один взмах щетками пример-
но через 3 секунды после окончания работы стеклоомывате-
ля и стеклоочистителя. Это делается для того, чтобы удалить
подтеки жидкости с ветрового стекла.

Омыватель фар

Потяните рычаг на себя g.

Омыватель фар будет работать одновременно с омывателем
ветрового стекла.

Омыватель фар работает одновременно с омывателем



y

ветрового стекла. Эта функция активируется при каж-
дом выключении или включении зажигания или пере-
ключателя света фар.

ВНИМАНИЕ

Не включайте омыватель фар при пустом бачке омывателя
ветрового стекла.

АВТОМАТИЧЕСКИЙ СТЕКЛООЧИСТИТЕЛЬ
С ДАТЧИКОМ ДОЖДЯ

Автоматический стеклоочиститель с датчиком дождя авто-
матически включает стеклоочиститель и управляет частотой
его работы в зависимости от интенсивности дождя и скоро-
сти движения автомобиля, используя для этого датчик до-
ждя, установленный в верхней части ветрового стекла.

Для включения системы стеклоочистителя с датчиком дождя
нажмите на рычаг вниз в положение AUTO c. Если выклю-
чатель зажигания находится в положении ON, произойдет
однократное включение стеклоочистителя.

Для регулировки чувствительности датчика дождя вращайте
переключатель вперед d (высокая чувствительность) или
назад e (низкая чувствительность).

High — Высокая чувствительность датчика



y

Low — Низкая чувствительность датчика



y

Для того чтобы выключить систему стеклоочистителя с дат-
чиком дождя, нажмите его вверх в положение OFF, или на-
жмите его вниз в положение

 или

.

2 - 27

Приборная панель и органы управления

ВНИМАНИЕ

Не прикасайтесь к датчику дождя и прилегающим поверхно-
стям, когда рычаг управления стеклоочистителем находится
в положении AUTO и выключатель зажигания находится в
положении ON. В противном случае стеклоочиститель может
внезапно включиться, что может привести к травмам или к
повреждению стеклоочистителя.

Автоматический стеклоочиститель с датчиком дождя

•

предназначен для использования во время дождя. Если
рычаг стеклоочистителя оставлен в положении AUTO,
стеклоочиститель может внезапно включиться, если
на датчик дождя и прилегающие поверхности попадает
грязь, масляная пленка или насекомые. Стеклоочисти-
тель может включиться также, если на датчик воздей-
ствуют отработавшие газы или влага.

Автоматический стеклоочиститель с датчиком дождя

•

может не включиться даже во время дождя, если дождь
не попадает на датчик.

УПРАВЛЕНИЕ ОЧИСТИТЕЛЕИ И ОМЫВАТЕЛЕМ
ЗАДНЕГО СТЕКЛА

ВНИМАНИЕ

Если работе стеклоочистителя мешают снег или лед, стекло-
очиститель может прекратить работу во избежание перего-
рания обмоток его электродвигателя. Если это произойдет,
переведите выключатель в положение OFF и удалите снег
или лед с щетки очистителя и прилегающей поверхности
стекла. Работу очистителя можно возобновить примерно
через 1 минуту, повернув рычаг в положение ON.

Очиститель и омыватель заднего стекла работают только
при включенном зажигании.

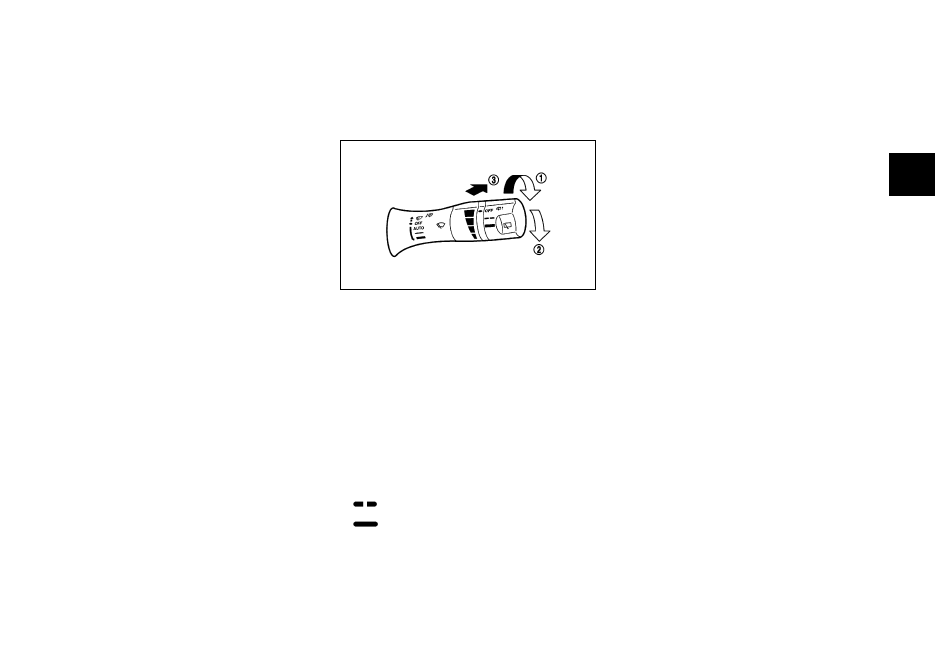

Управление стеклоочистителем

Для того чтобы включить стеклоочиститель, поверните вы-
ключатель из положения OFF по часовой стрелке.

c

  — прерывистый режим (не регулируется)

d

 (низкая частота) — непрерывная работа с низкой

частотой взмахов

Автоматическое включение при движении задним ходом

Если работает очиститель ветрового стекла, то при включе-
нии селектора коробки передач в положение R (Задний ход)
омыватель и очиститель заднего стекла включатся на один
цикл работы.

Управление омывателем

Нажмите на рычаг вперед e для включения омывателя. При
этом очиститель сделает несколько взмахов щетками.
