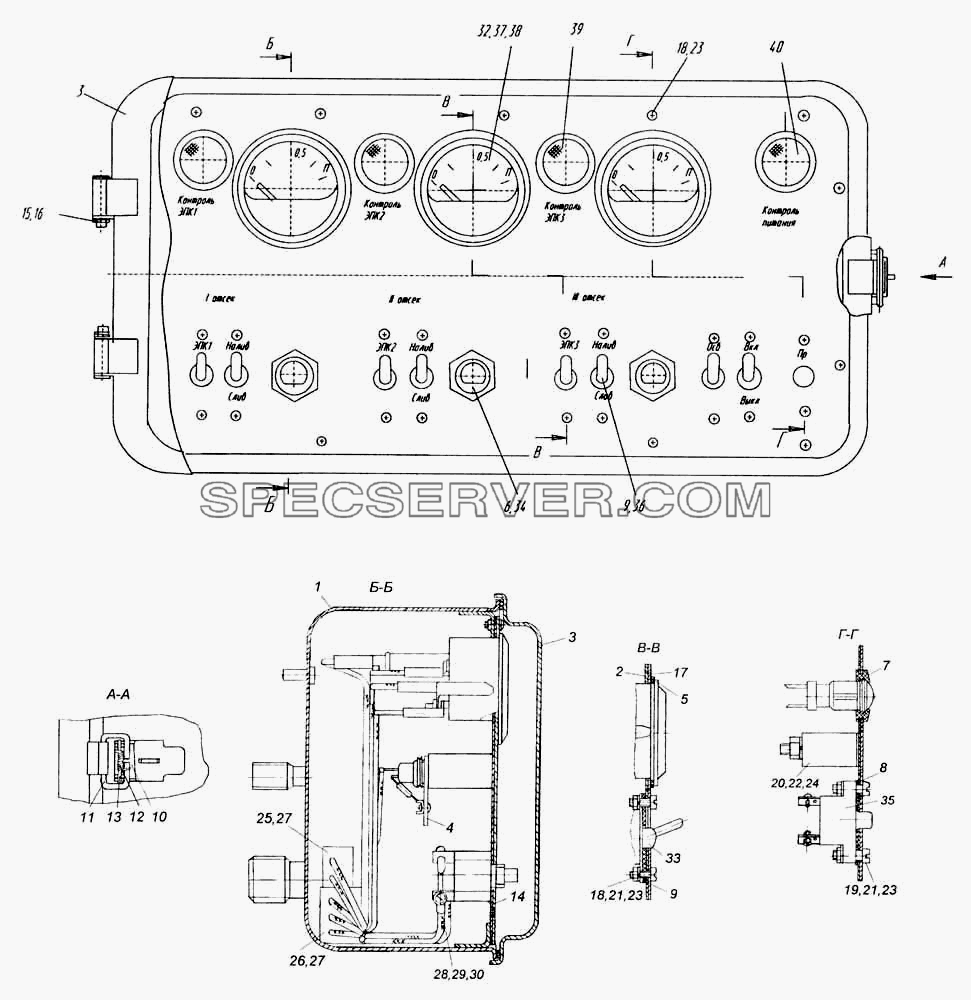

Запчасти: Щиток приборов 9693-3718400 для НефАЗа-9693
Щиток приборов 9693-3718400 для НефАЗа-9693 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
9693-3718410 |
Корпус |
2 |
|
9693-3718417 |
Панель в сборе |
3 |
|
9693-3718421 |
Крышка |
4 |
|
96741-3718315 |
Плата монтажная |
5 |
|
9674-3718237 |
Прокладка |
6 |
|
9674-3718238 |
Прокладка |
7 |
|
9674-3718243 |
Прокладка |
8 |
|
9674-3718244 |
Прокладка |
9 |
|
9674-3718245 |
Прокладка |
10 |
|
9674-3718251 |
Рычаг |
11 |
|
9674-3718252 |
Скоба |
12 |
|
9674-3718253 |
Пружина |
13 |
|
9674-3718254 |
Ось (Проволока 2,0-ОС ГОСТ 3282-74) |
14 |
|
9693-3718413 |
Прокладка |
15 |
|
9674-3718256 |
Шайба замковая |
16 |
|
9674-3718257 |
Ось |
17 |
|
9693-3718419 |
Фальшпанель |
18 |
|
1/32719/01 |
Винт ТС с крестообразным шлицем 10530 М4-6gх10 |
19 |
|
1/32724/01 |
Винт |
20 |
|
1/09021/21 |
Болт |
21 |
|
1/07940/11 |
Гайка |
23 |
|
1/11953/70 |
Шайба пружинная 4 |
25 |
|
02-6,3-04 ОСТ 37,003,032 88 |
Колодка штыревая |
26 |
|
02-6,3-06 ОСТ37.003.032 88 |
Колодка штыревая |
27 |
|
03-6,3-12 |
Штырь |
28 |
|
02 6,3-12 |
Гнездо |
29 |
|
диам. 4,2 |
Наконечник |
30 |
|
диам. 5,5 |
Наконечник |
31 |
|
диам. 6,5 |
Наконечник |
32 |
|
А-24-1 ГОСТ 2023.1-88 |
Лампа |
33 |
|
46.3710 ТУ 37.003.1079-81 |
Выключатель |
34 |
|
ВК322 ТУ37.003.402-73 |
Кнопка контроля схемы сигнализации |
35 |
|
Пр310 ТУ37.003.008-80 |
Предохранитель |
36 |
|
51.3709 ТУ37.003.1079-81 |
Переключатель |
37 |
|
170ТУ37.003.614-79 |
Указатель уровня топлива УБ |
38 |
|
211-329 ТУ37.458.063-90 |
Патрон ЛВ |
39 |
|
123.3803 ТУ37.003.293-72 |
Фонарь контрольной лампы |
40 |
|
124.3803 ТУ37.003.293-72 |
Фонарь контрольной лампы |
41 |
|
-0,75 ТУ 16-К81-01-87 L=(10.1+/-0,1) m |
Провод ПГВА |
42 |
|
3,31 ТВ40,4. белая Высшего сорта ГОСТ 19034-82 L=(6.3+/-0.1)m |
Трубка |

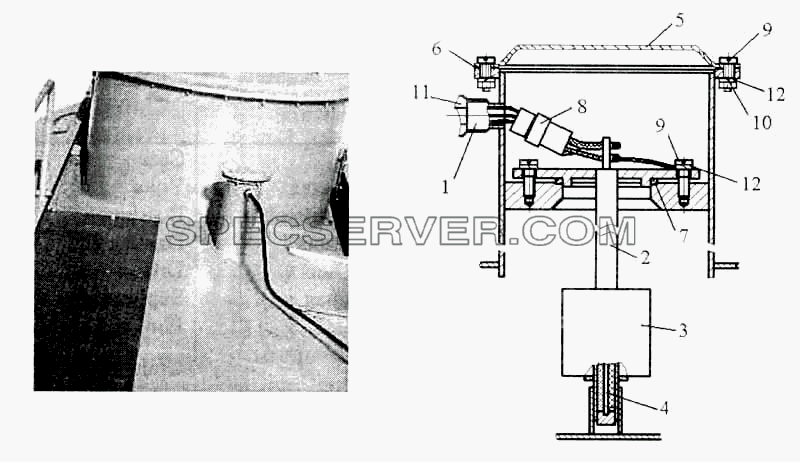

Запчасти: Датчик уровня жидкости для НефАЗа-9693
Датчик уровня жидкости для НефАЗа-9693 (список запасных частей)
Таблица запасных частей

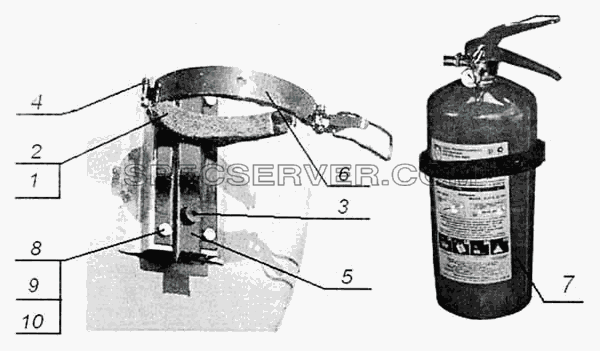

Запчасти: Установка огнетушителя для НефАЗа-9693
Установка огнетушителя для НефАЗа-9693 (список запасных частей)
Таблица запасных частей

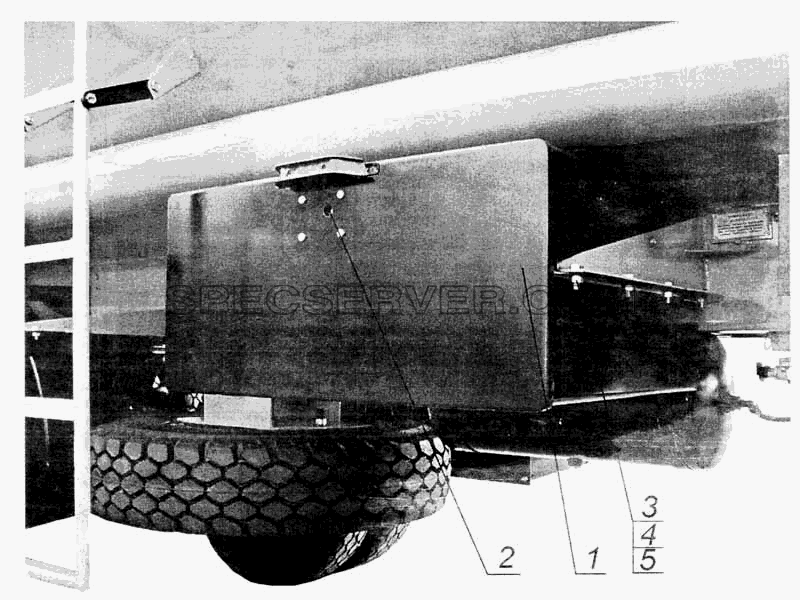

Запчасти: Установка ящика ЗИП для НефАЗа-9693
Установка ящика ЗИП для НефАЗа-9693 (список запасных частей)
Таблица запасных частей

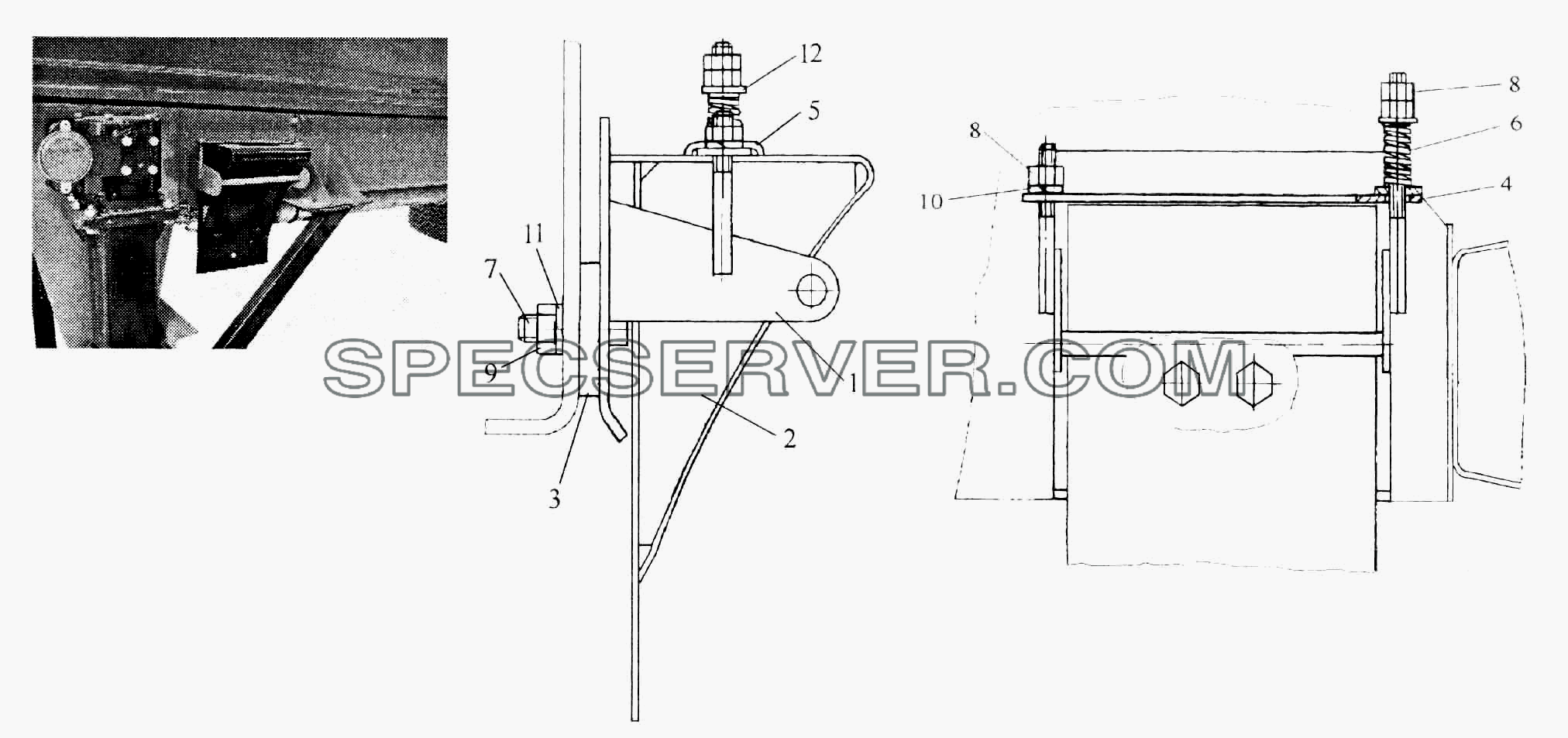

Запчасти: Установка противооткатных упоров для НефАЗа-9693
Установка противооткатных упоров для НефАЗа-9693 (список запасных частей)
Таблица запасных частей

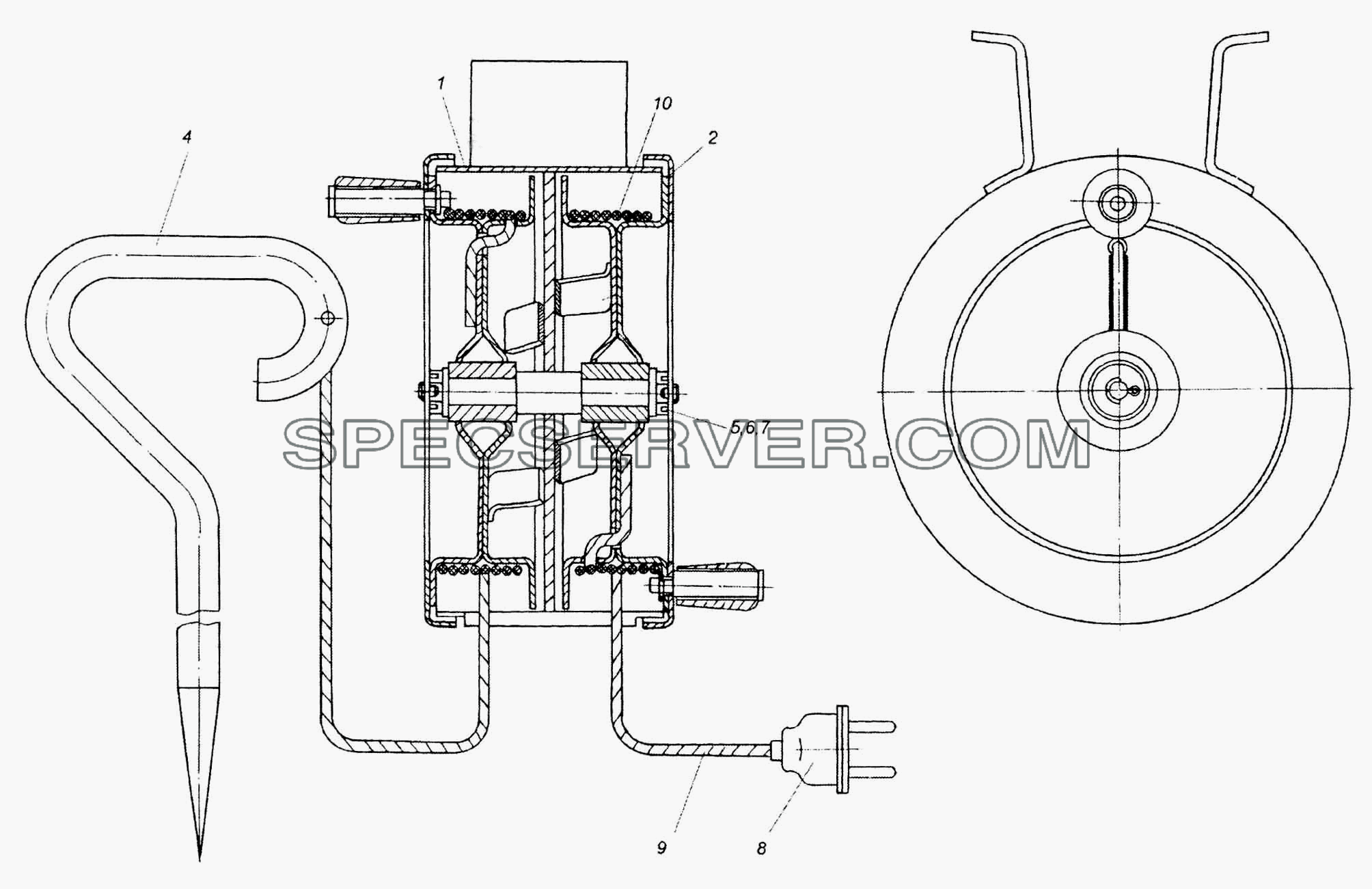

Запчасти: Заземляющее устройство для НефАЗа-9693
Заземляющее устройство для НефАЗа-9693 (список запасных частей)
его контакта ВШ-Ц-2-00-6/220 ГОСТ7396-76">8
Таблица запасных частей
|
