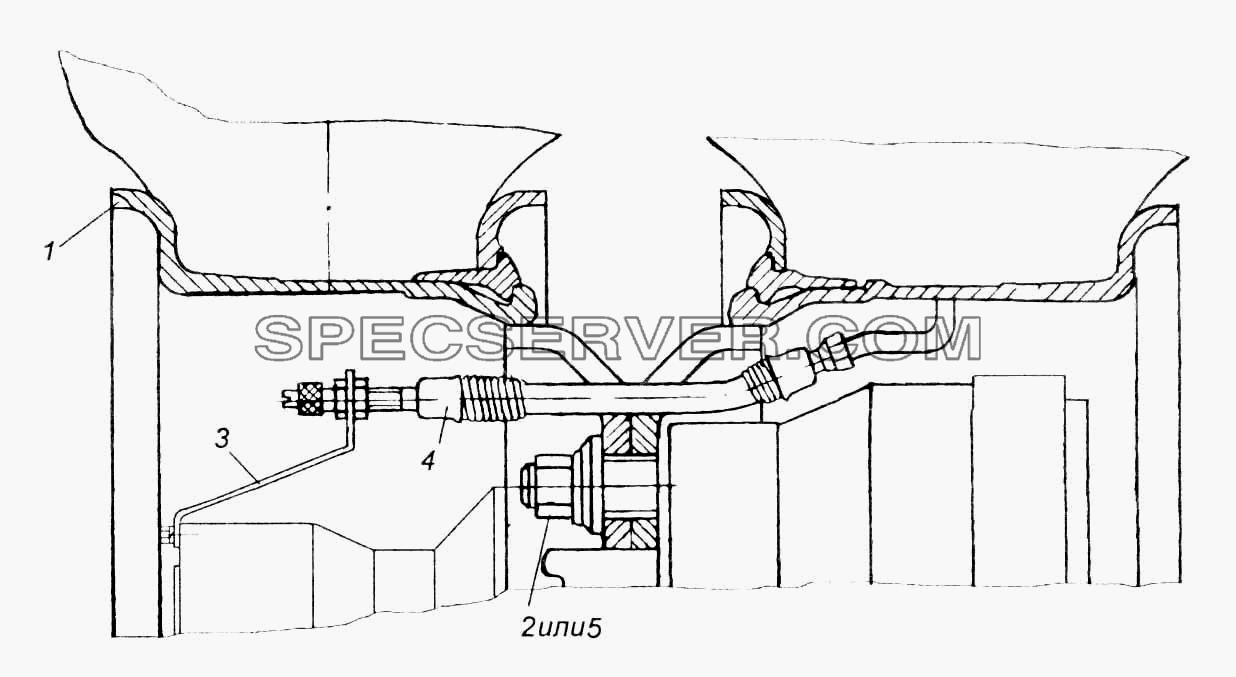

Запчасти: Установка сдвоенных дисковых колес 9693-3101003 для НефАЗа-9693

Установка сдвоенных дисковых колес 9693-3101003 для НефАЗа-9693 (список запасных частей)

Установка сдвоенных дисковых колес 9693-3101003 для НефАЗа-9693 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9693-3101011 Колесо с шиной
2 9693-3000012 Гайка крепления колес
3 9693-3101049 Кронштейн
4 11-3116010-02 Удлинитель вентиля
5 356-71748 Гайка с шайбой

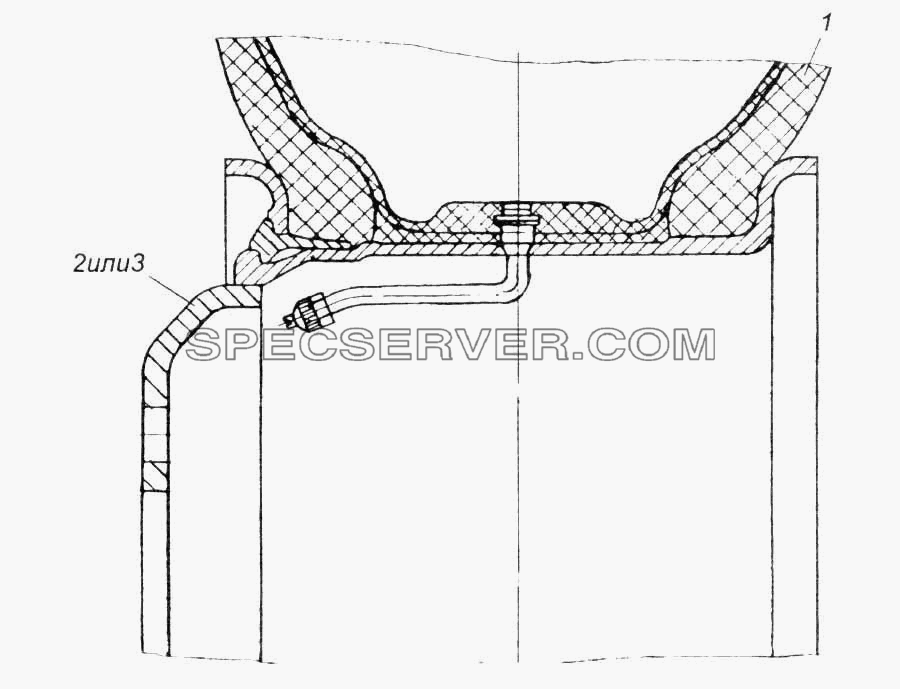

Запчасти: Колесо с шиной 9693-3101011 для НефАЗа-9693

Колесо с шиной 9693-3101011 для НефАЗа-9693 (список запасных частей)

Колесо с шиной 9693-3101011 для НефАЗа-9693 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 11,0R-20 Шина в сборе ГОСТ 5513-97
2 8,00-20 Колесо дисковое с кольцами
3 8,5b-20 Колесо дисковое с кольцами

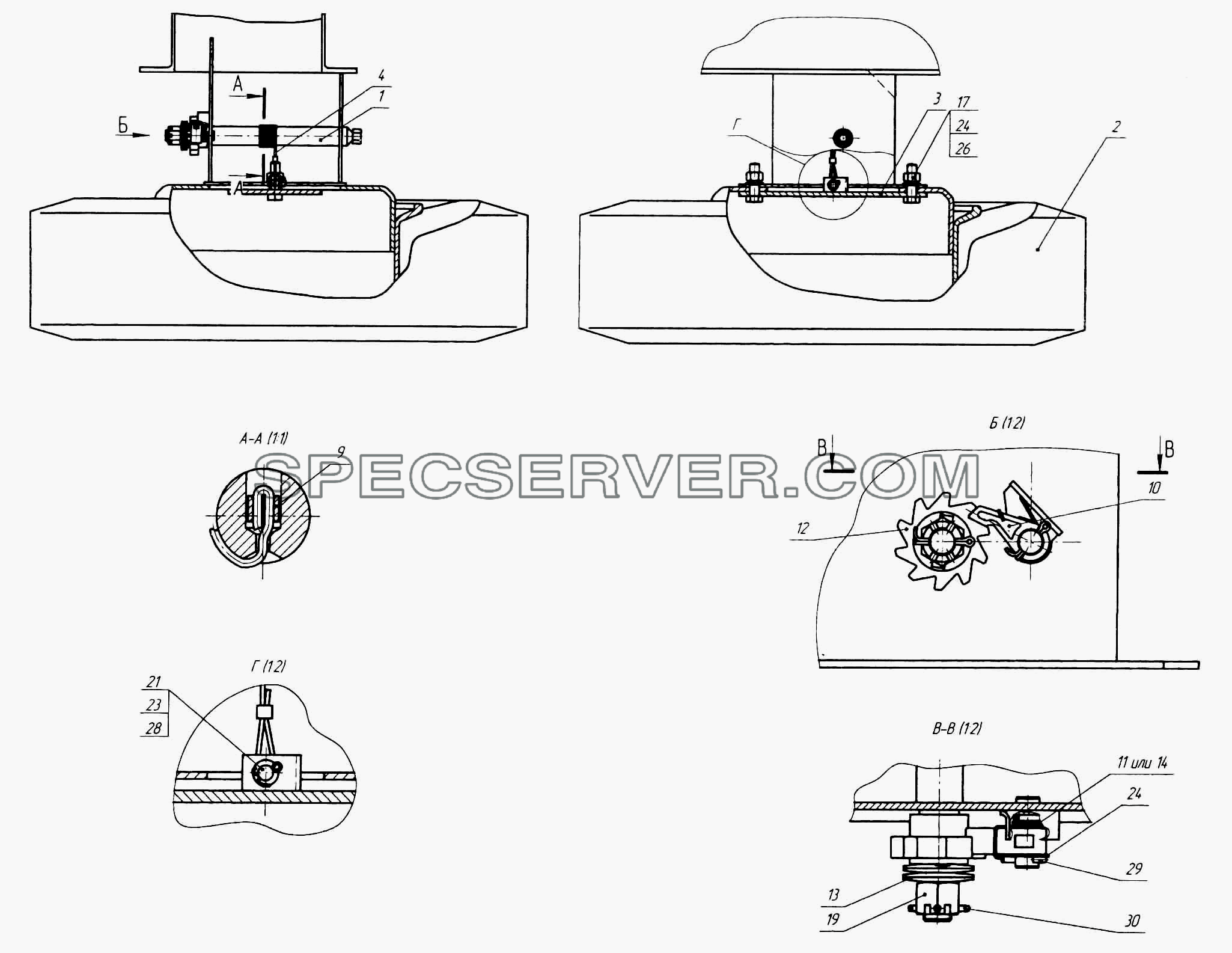

Запчасти: Установка запасного колеса для НефАЗа-9693

Установка запасного колеса для НефАЗа-9693 (список запасных частей)

Установка запасного колеса для НефАЗа-9693 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5511-3105840 Вал ворота
2 9693-3101011 Колесо с шиной
3 9693-3105010 Держатель запасного колеса
4 9674-3105861 Канат установки запасного колеса
9 5320-3925231 Втулка обжимная
10 5410-3105885 Защелка ворота держателя
11 5410-3105889 Пружина защелки ворота держателя запасного колеса
12 5410-3105903 Храповик ворота держателя запасного колеса
13 5410-31059907 Пружина тарельчатая ворота держателя запасного колеса
14 96741-3105899 Пружина защелки ворота держателя запасного колеса
17 1/21643/11 Гайка ЕМ20х1,5-6Н
19 853514-П29 Гайка ЕкМ24х1,5-6Н
21 260087 Палец 12х35 ОСТ37.001.163-75
23 1/05200/01 Шайба
24 1/05174/70 Шайба плоская 20х35
26 1/05204/01 Шайба плоская 20х35
28 1/07969/01 Шплинт разводной 4х25
29 1/07972/01 Шплинт 5х30
30 1/07350/01 Шплинт разводной 5х50

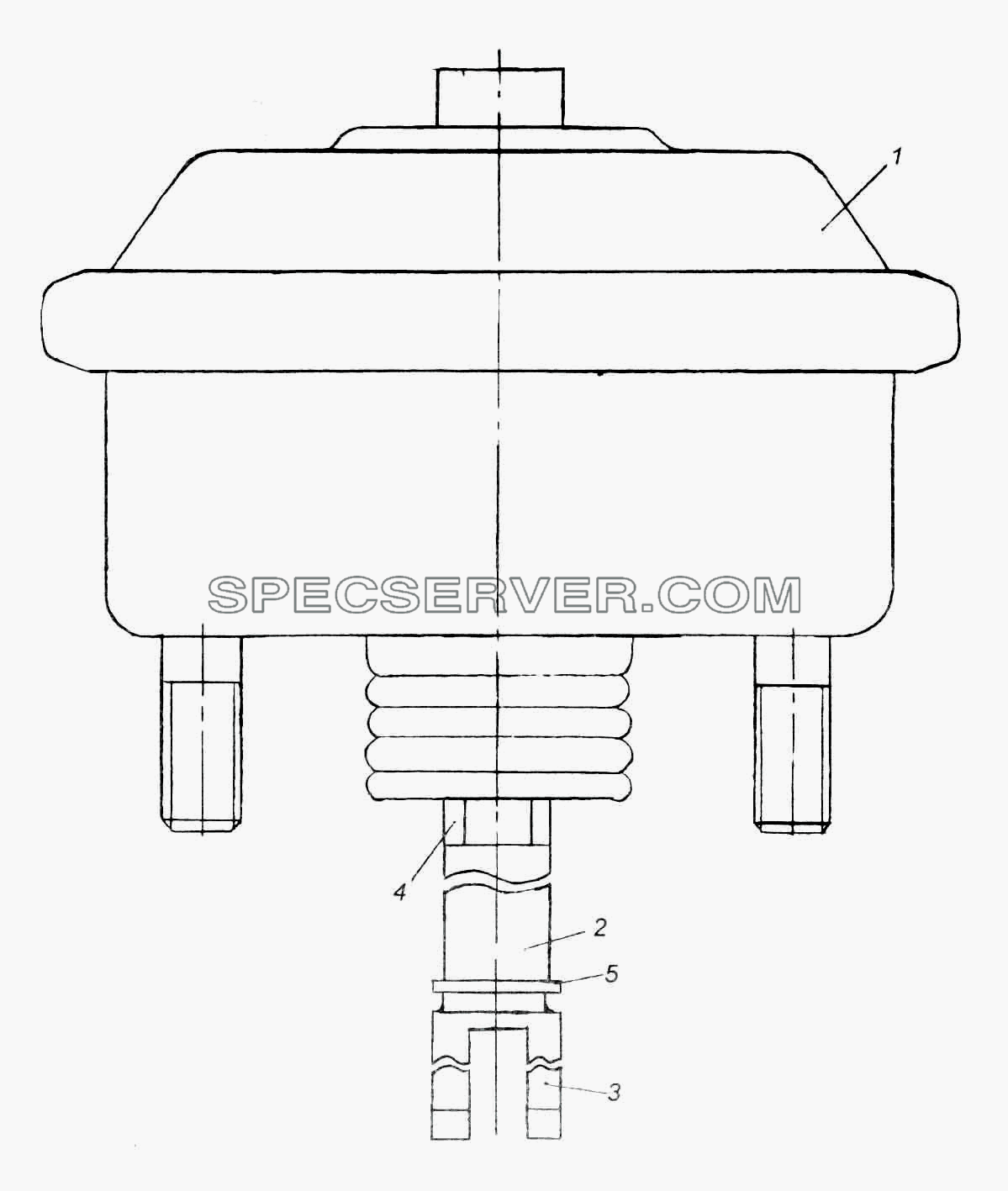

Запчасти: Тормозная камера тип 30 9693-3519212 для НефАЗа-9693

Тормозная камера тип 30 9693-3519212 для НефАЗа-9693 (список запасных частей)

Тормозная камера тип 30 9693-3519212 для НефАЗа-9693 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 500-3519110-01 Тормозная камера в сборе
2 9693-3508240 Переходник
3 500-3519238 Вилка
4 1/61015/11 Гайка М12х1,25-6Н
5 1/05201/01 Шайба плоская 14х26

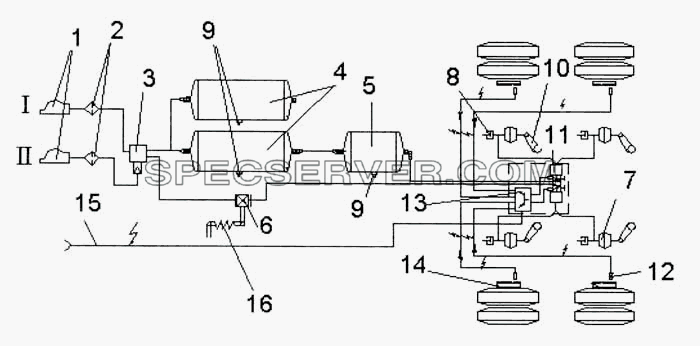

Запчасти: Функциональная схема АБС для НефАЗа-9693

Функциональная схема АБС для НефАЗа-9693 (список запасных частей)

Функциональная схема АБС для НефАЗа-9693 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3521110 Головка соединительная типа «Палм»
1 100-3521111 Головка соединительная типа «Палм»
2 12.3511310 Фильтр магистральный
3 11.3531010-70 Клапан воздухораспределительный
4 9674-3513015 Баллон воздушный емкостью 40 л
5 96742-3513025 Баллон воздушный емкостью 20 л
6 Г-100-3533010 Регулятор тормозных сил
7 9693-3519212 Тормозная камера
8 100-3515310 Клапан контрольного вывода
9 100-3513110 Кран слива конденсата
10 500-3501136 Рычаг регулировочный
10 79005 Рычаг регулировочный фирмы Ноldек
11 47 2195 0200 Модулятор тормозного давления
12 44 1032 8080 Датчик динамического состояния колес
13 40 0500 0360 Электронный блок управления
14 53205-3541121 Ротор датчика
15 779112 0800 Кабель питания с разъемом ISО 7638
16 Г-100-3533110 Упругий элемент

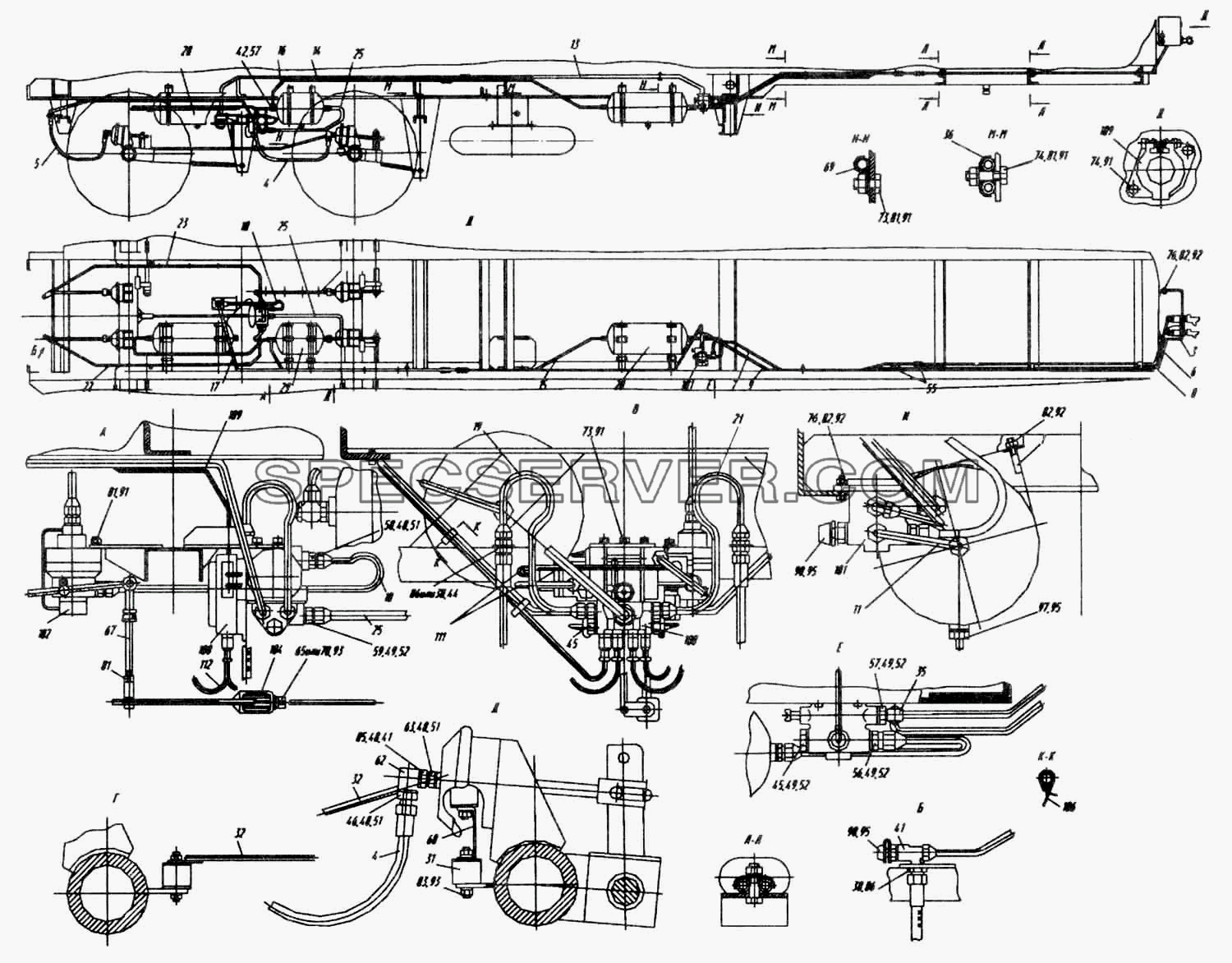

Запчасти: Привод пневматический тормозов с АБС для НефАЗа-9693

Привод пневматический тормозов с АБС для НефАЗа-9693 (список запасных частей)

Привод пневматический тормозов с АБС для НефАЗа-9693 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9334-3500042 Хомут
3 9674-3500070 Установка соединительных головок
4 8602-3506060 Шланг
5 969304-3506060 Шланг
6 9693-3506200 Трубка управляющей магистрали
7 9693-3506202 Трубка управляющей магистрали
8 9693-3506236 Трубка питающей магистрали
9 9693-3506238 Трубка питающей магистрали
11 9693-3506242 Трубка от воздухораспределителя к баллону
13 9693-3506246 Трубка от воздухораспределителя к регулятору тормозных сил
14 9693-3506248 Трубка от воздухораспределителя к регулятору тормозных сил
15 9693-3506252 Трубка от баллона до штуцера
16 9693-3506254 Трубка от штуцера до баллона дополнительного
17 9693-3506256 Трубка дополнительная
18 9693-3506261 Трубка от регулятора тормозных сил к клапану АБС
19 9693-3506271 Трубка от клапана АБС передняя правая
21 9693-3506273 Трубка от клапана АБС передняя
22 9693-3506281 Трубка от клапана АБС задняя
23 9693-3506283 Трубка от клапана АБС задняя левая
25 9693-3506311 Трубка от баллона к клапану АБС
28 9674-3513015 Баллон воздушный емкостью 40 л
29 96742-3513025 Баллон воздушный емкостью 20 л
31 96741-3533160 Компенсатор
32 9693-3533200 Штанга
35 9674-3500034 Угольник ввертный
36 9674-3500035 Скоба
38 96741-3506088 Гайка
41 96741-3506091 Тройник
42 96741-3506092 Тройник ввертной
44 96741-3506230 Штуцер
45 9674-3506394 Пробка
46 96931-3506399 Переходник
48 96741-3506524 Кольцо уплотнительное
49 96741-3506527 Кольцо уплотнительное
51 96741-3506544 Скоба
52 96741-3506547 Скоба
55 96741-3522165 Штуцер
56 9674-3522169 Штуцер
57 9674-3522171 Переходник
58 8602-3522174-01 Переходник
59 96742-3522175 Штуцер
62 96741-3522191 Угольник
63 96741-3522192 Переходник
65 96741-3522228 Болт
67 9693-3533033 Штанга
68 96741-3533165 Кронштейн
69 9674-3700073 Скоба
73 1/60434/21 Болт
76 1/13069/21 Болт ТЕМ10х1,25-6gх30
78 1/55403/21 Болт М12х1,25-6gх25
82 1/21647/11 Гайка
83 1/61015/11 Гайка М12х1,25-6Н
85 1/21641/11 Гайка М16х1,5-6Н
86 1/07267/21 Гайка ЕМ20х1,5-6Н
93 1/05170/70 Шайба пружинная 12
95 1/02634/60 Прокладка 22х28х1,5
97 100-3513110 Кран слива конденсата
98 100-3515310 Клапан контрольного вывода
101 11.3531010-70 Клапан воздухораспределительный
102 100-3533010-10 Регулятор тормозных сил
104 Г-100-3533110 Упругий элемент
106 4960-3724195 Хомут
108 400 5000 400 Клапан АБС с блоком управления "Vаriо соmрасt"
109 449 142 1200 Кабель питания с розеткой
111 449 424 0640 Кабель модулятора
112 449 712 0230 Удлинитель кабеля датчика
