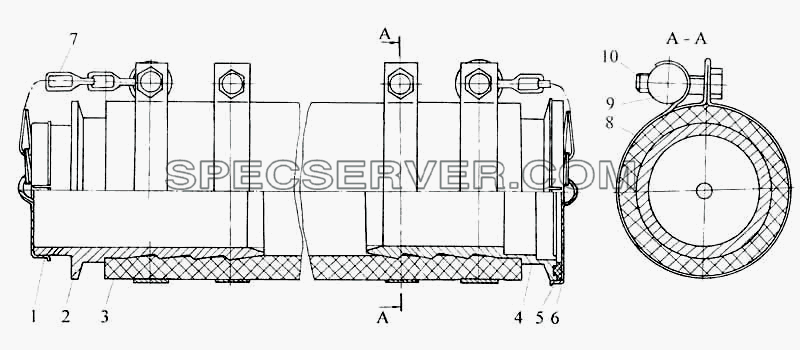

Запчасти: Рукав 9674-3932100 для НефАЗа-9693

Рукав 9674-3932100 для НефАЗа-9693 (список запасных частей)

Рукав 9674-3932100 для НефАЗа-9693 (список запасных частей) /a>

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9674-3932103 Заглушка
2 9674-3932101 Ниппель
3 Рукав масло-водостойкий напорно-всасывающий антистатический ТУ38-105-373-78Ду-75 L=4 Рукав масло-водостойкий напорно-всасывающий антистатический ТУ38-105-373-78Ду-75 L=4500mm
4 9674-3932102 Ниппель
5 9674-80000401 Кольцо уплотнительное
6 9674-3932104 Заглушка
7 5320-3513038 Цепочка
8 9654-4301126 Скоба
9 9654-4301122 Гайка
10 96741-8000046 Болт

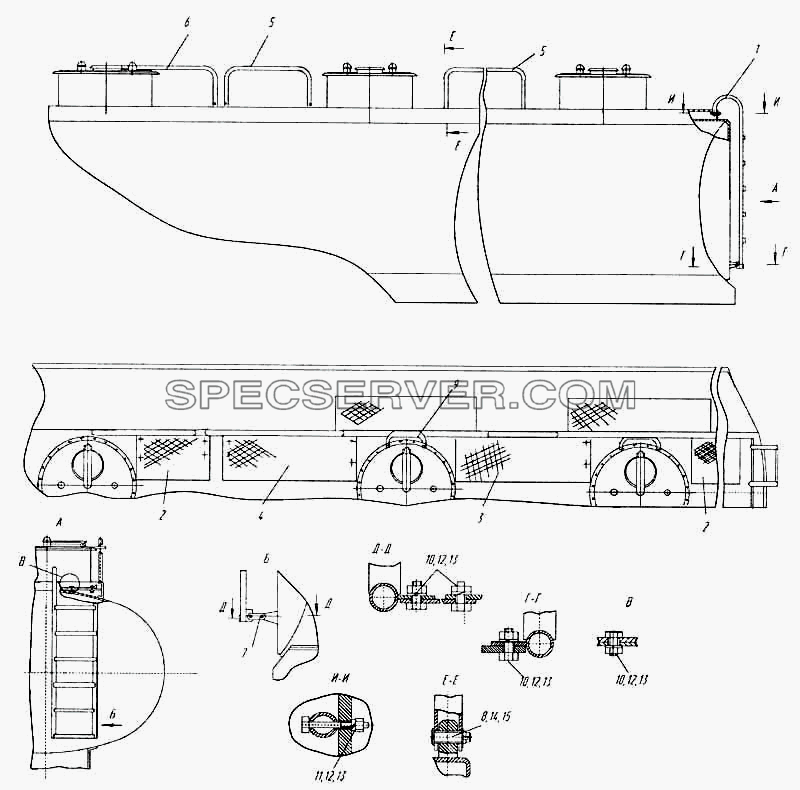

Запчасти: Установка лестницы, поручней и площадок для НефАЗа-9693

Установка лестницы, поручней и площадок для НефАЗа-9693 (список запасных частей)

Установка лестницы, поручней и площадок для НефАЗа-9693 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 66051-8210060 Лестница
2 9693-8210044 Площадка цистерны
3 9693-8210048 Площадка цистерны
4 8602-8210048 Площадка цистерны
5 6606-8210056 Поручень
6 66051-8210056 Поручень
7 66051-8210058 Пластина
8 9674-8210088 Ось
9 66051-8513124 Поручень

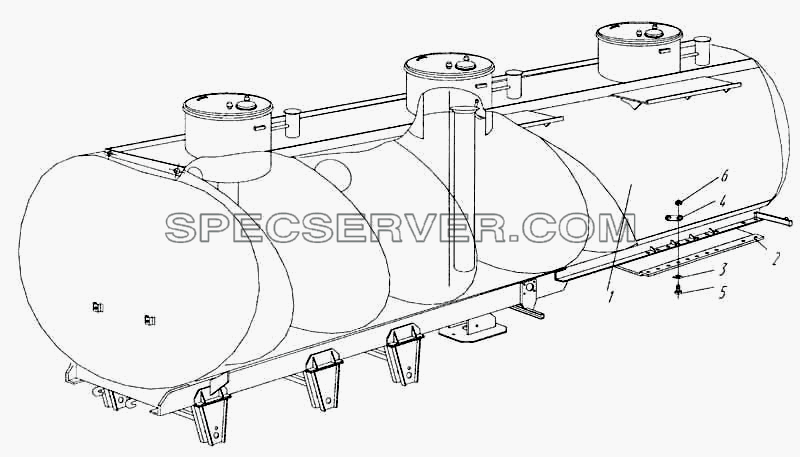

Запчасти: Корпус цистерны для НефАЗа-9693

Корпус цистерны для НефАЗа-9693 (список запасных частей)

Корпус цистерны для НефАЗа-9693 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9693-8513020 Корпус цистерны
2 9693-2704210 Плита опорная в сборе
3 96741-2704045 Шайба стопорная
4 96741-2704046 Пластина стопорная
5 1/13762/21 Болт М16х 1,5-6gх35
6 1/21641/11 Гайка М16х1,5-6Н

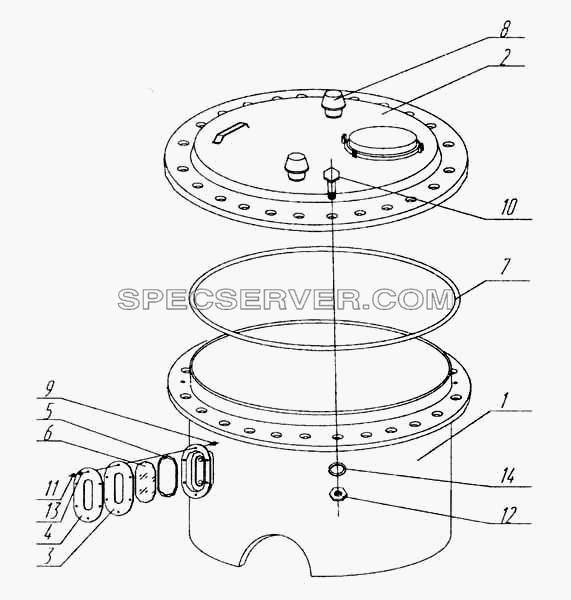

Запчасти: Горловина в сборе для НефАЗа-9693

Горловина в сборе для НефАЗа-9693 (список запасных частей)

Горловина в сборе для НефАЗа-9693 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 96741-8513100 Горловина в сборе
2 96741-8513110 Крышка горловины
3 96741-8513129 Прокладка
4 96741-8513131 Накладка
5 96741-8513132 Прокладка
6 96741-8513133 Стекло
7 96741-8513176 Прокладка
8 Ду50 ТУ70.001-334-80 Клапан дыхательный
12 1/21647/11 Гайка

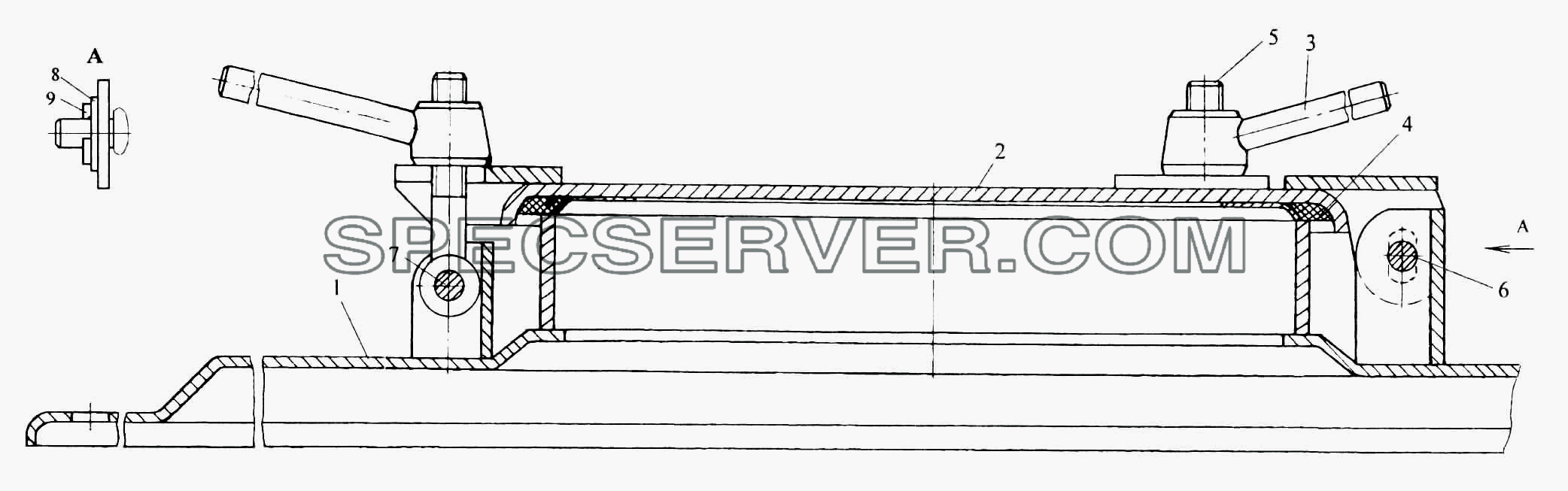

Запчасти: Крышка горловины для НефАЗа-9693

Крышка горловины для НефАЗа-9693 (список запасных частей)

Крышка горловины для НефАЗа-9693 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 96741-8513120 Крышка большая
2 СКЦ-8513130 Крышка малая
3 9674-8513140 Гайка в сборе
4 9674-8513113 Прокладка
5 9674-8513142 Болт откидной
6 9674-8513148 Ось
7 9674-8210088 Ось
8 1/26386/01 Шайба плоская 10х18
9 1/07964/01 Шплинт разводной 3х20

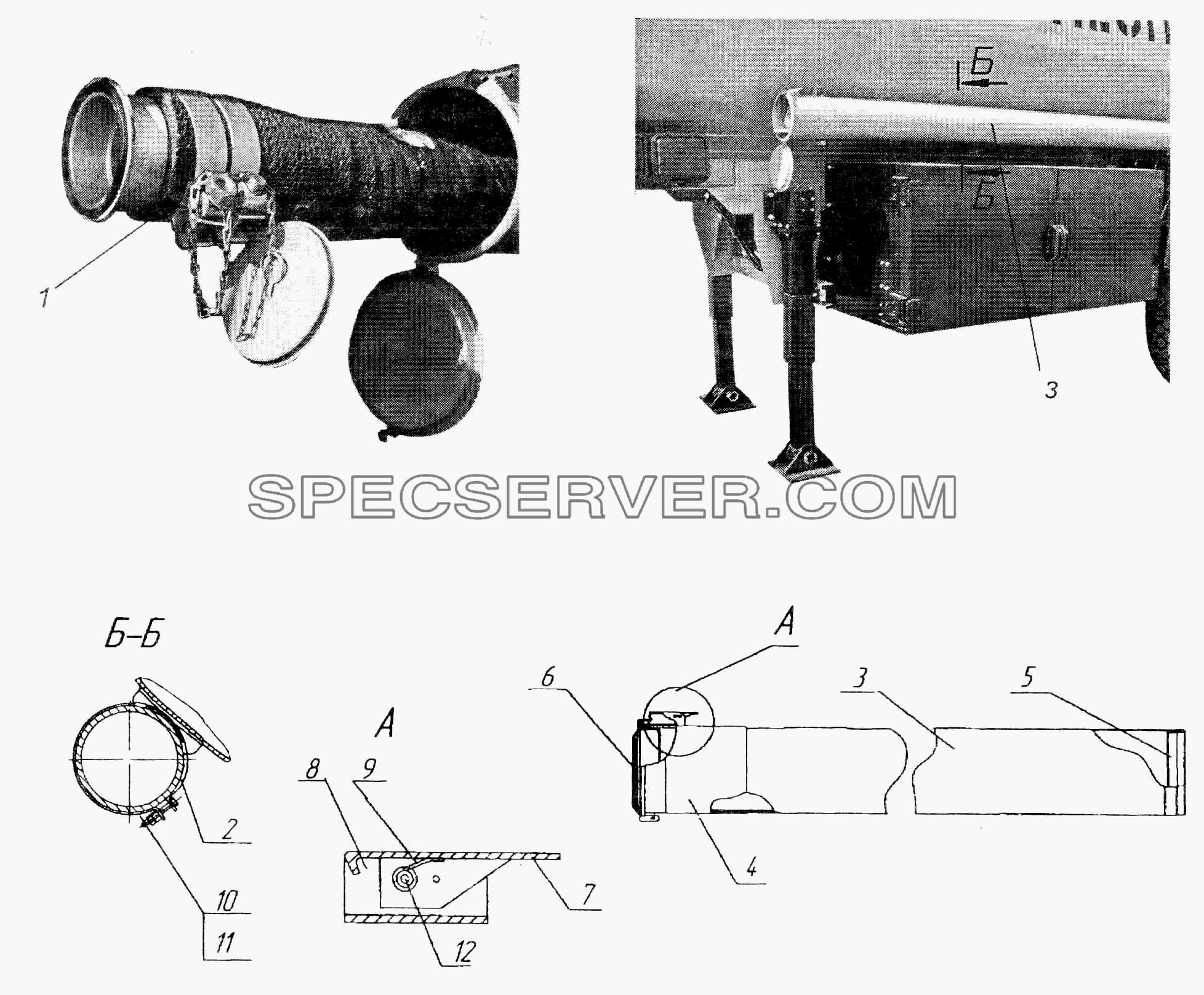

Запчасти: Пенал в сборе для НефАЗа-9693

Пенал в сборе для НефАЗа-9693 (список запасных частей)

Пенал в сборе для НефАЗа-9693 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9674-3932100 Рукав
2 9674-8513474 Хомут
3 9674-8520011 Корпус пенала
4 9674-8520012 Накладка
5 9674-8520014 Дно
6 9674-8520015 Крышка в сборе
7 9674-8520021 Крючок
8 9674-8520022 Кронштейн
9 9674-8520023 Пружина
10 1/12347/21 Болт ТЕМ10х1,25-6gх45
11 1/21647/11 Гайка
12 1/07346/01 Шплинт разводной 3х30
